8W-42 AIR CONDITIONING/HEATER
Component
Page
A/C Compressor Clutch . . . . . . . . . . . . . . . . 8W-42-5
A/C Compressor Clutch Relay . . . . . . . . . . . 8W-42-5
A/C High Pressure Switch . . . . . . . . . . . . . 8W-42-5
A/C Low Pressure Switch . . . . . . . . . . . . . . 8W-42-5
A/C Low Temperature Cut-Out Switch . . . . 8W-42-5

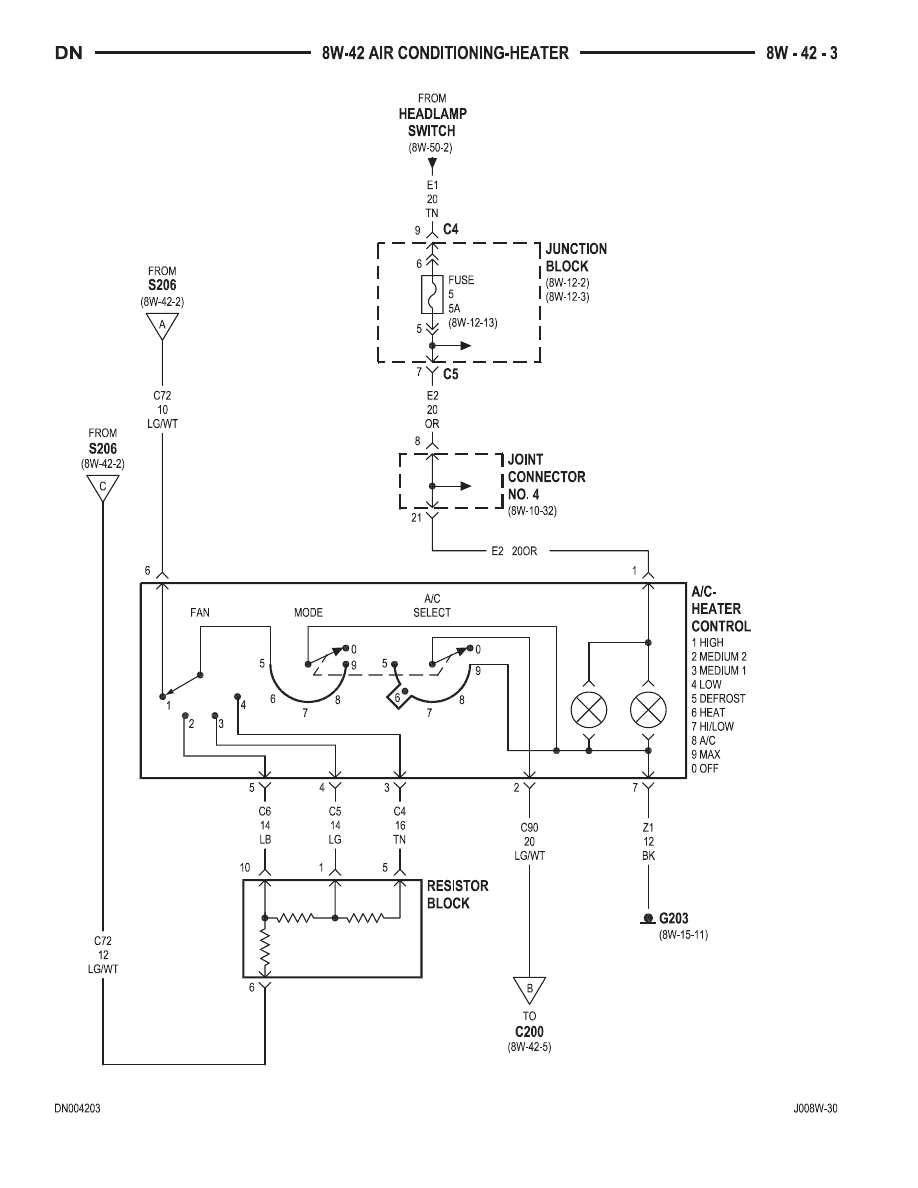

A/C- Heater Control . . . . . . . . . . . . . . 8W-42-2, 3, 5

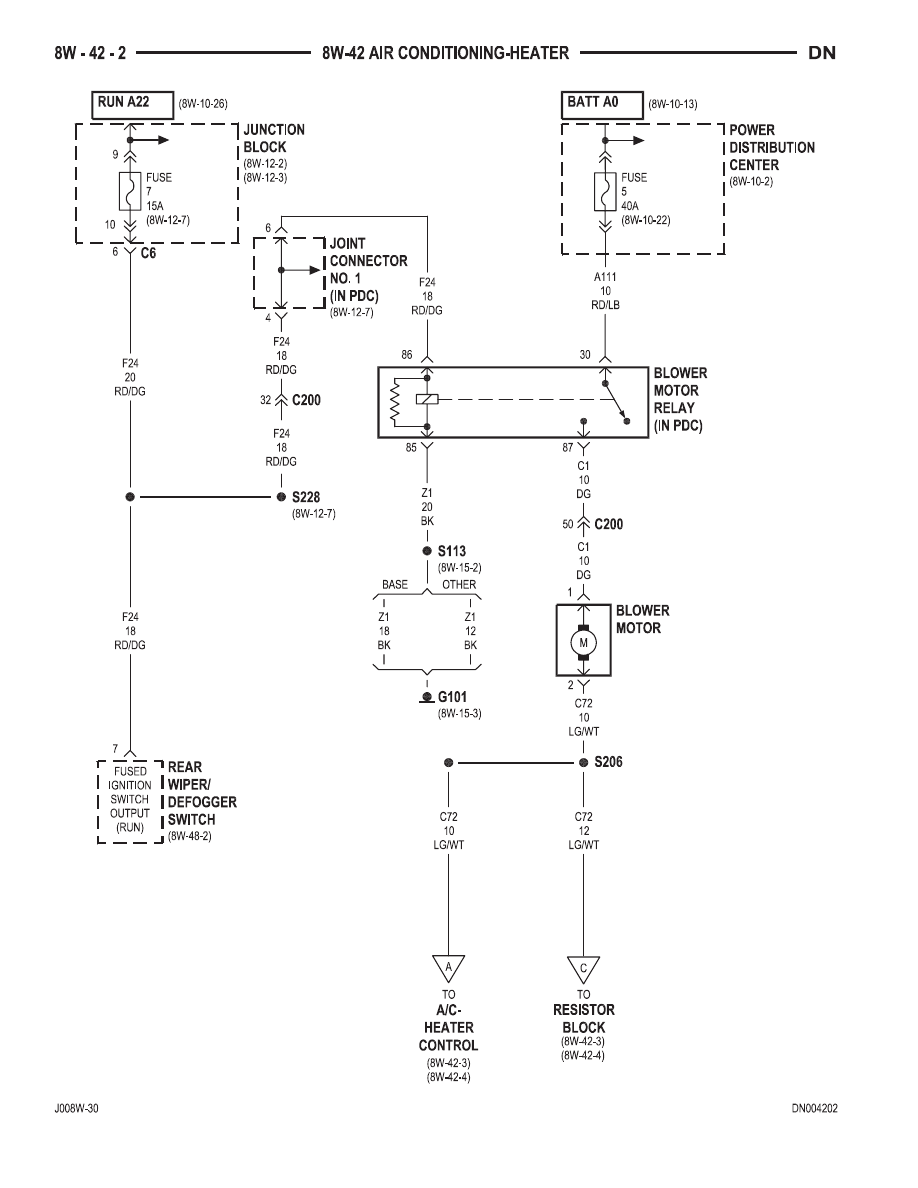

Blower Motor . . . . . . . . . . . . . . . . . . . . . . . 8W-42-2
Blower Motor Relay . . . . . . . . . . . . . . . . . . 8W-42-2
Fuse 1 (JB) . . . . . . . . . . . . . . . . . . . . . . . . . 8W-42-5
Fuse 2 (PDC) . . . . . . . . . . . . . . . . . . . . . . . 8W-42-7
Fuse 5 (JB) . . . . . . . . . . . . . . . . . . . . . 8W-42-3, 4, 6
Fuse 5 (PDC) . . . . . . . . . . . . . . . . . . . . . . . 8W-42-2
Fuse 7 (JB) . . . . . . . . . . . . . . . . . . . . . . . 8W-42-2, 5
Fuse 9 (JB) . . . . . . . . . . . . . . . . . . . . . . . . . 8W-42-7
Fuse C (R/FB) . . . . . . . . . . . . . . . . . . . . . . . 8W-42-6
G101 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-42-2
G102 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-42-7
G105 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-42-5
G109 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-42-7
Component
Page
G203 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-42-3, 4
G304 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-42-6
Headlamp Switch . . . . . . . . . . . . . . . . 8W-42-3, 4, 6

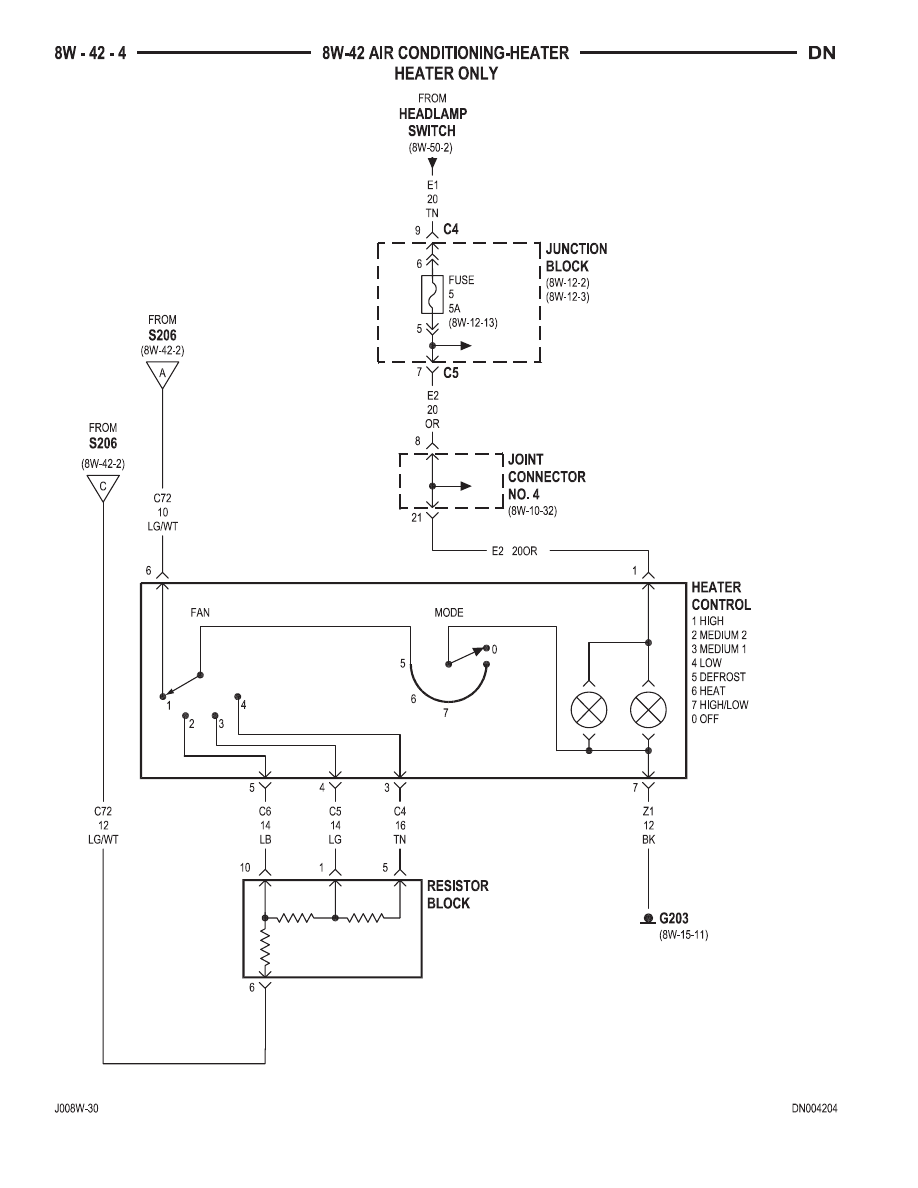

Heater Control . . . . . . . . . . . . . . . . . . . . . . 8W-42-4
Joint Connector No. 1 . . . . . . . . . . . . . . . 8W-42-2, 5
Joint Connector No. 2 . . . . . . . . . . . . . . . . . 8W-42-5
Joint Connector No. 4 . . . . . . . . . . . . . . . 8W-42-3, 4
Junction Block . . . . . . . . . . . . . 8W-42-2, 3, 4, 5, 6, 7
Overhead A/C Blower . . . . . . . . . . . . . . . . . 8W-42-6
Overhead A/C Control . . . . . . . . . . . . . . . . . 8W-42-6
Overhead A/C Resistor Block . . . . . . . . . . . 8W-42-6
Power Distribution Center . . . . . . . . . . . 8W-42-2, 7
Powertrain Control Module . . . . . . . . . . . 8W-42-5, 7
Radiator Fan Motor . . . . . . . . . . . . . . . . . . 8W-42-7
Radiator Fan Relay . . . . . . . . . . . . . . . . . . . 8W-42-7
Rear Wiper/Defogger Switch . . . . . . . . . . . . 8W-42-2
Relay And Fuse Block . . . . . . . . . . . . . . . . . 8W-42-6
Resistor Block . . . . . . . . . . . . . . . . . . . 8W-42-2, 3, 4
DN
8W - 42 AIR CONDITIONING/HEATER
8W - 42 - 1
