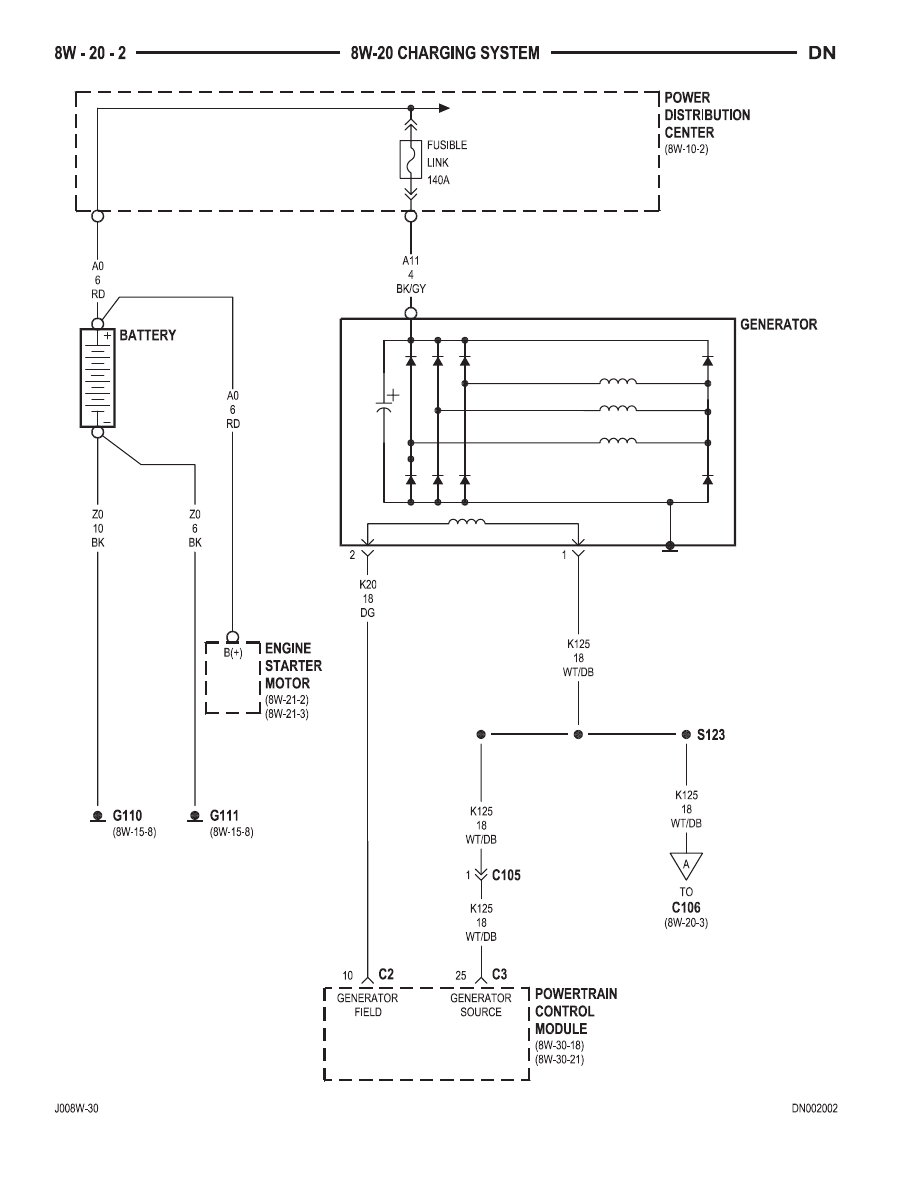

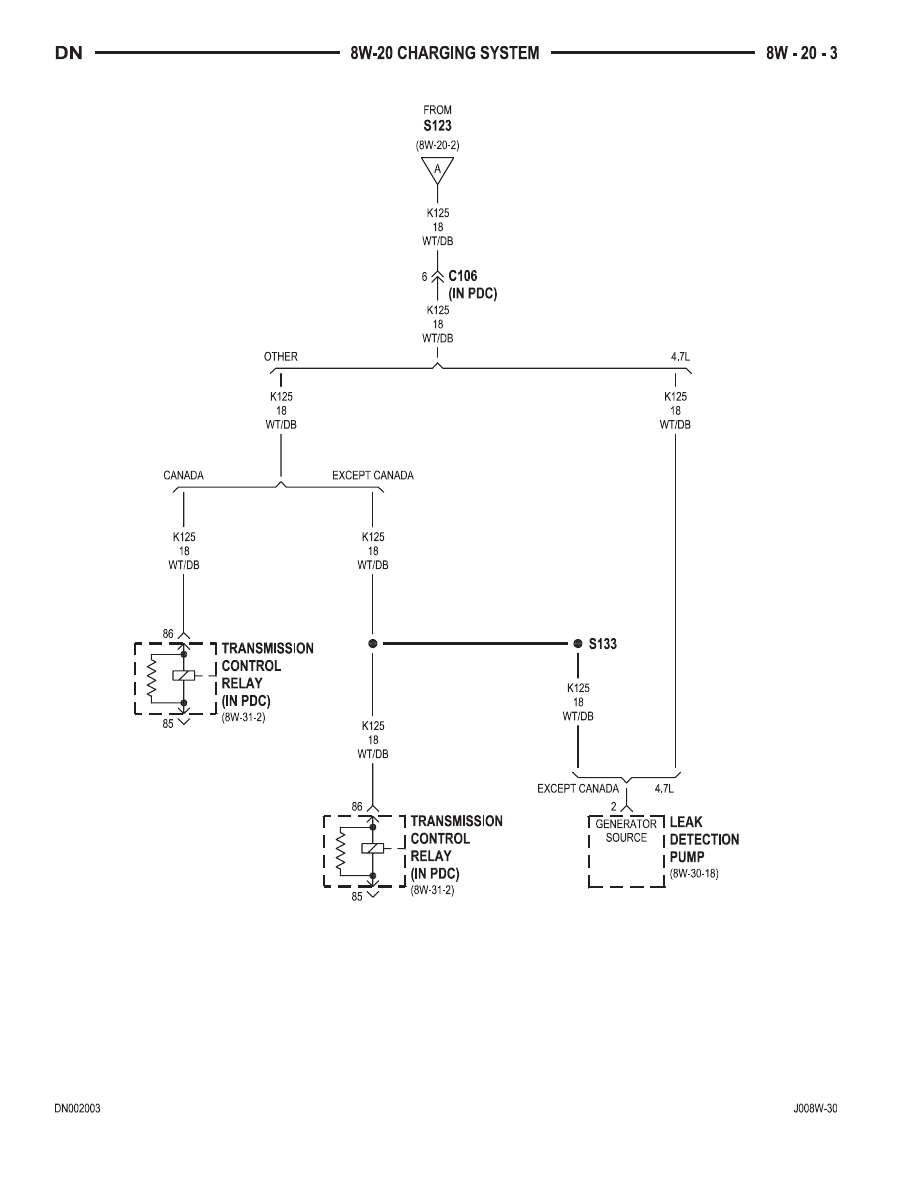

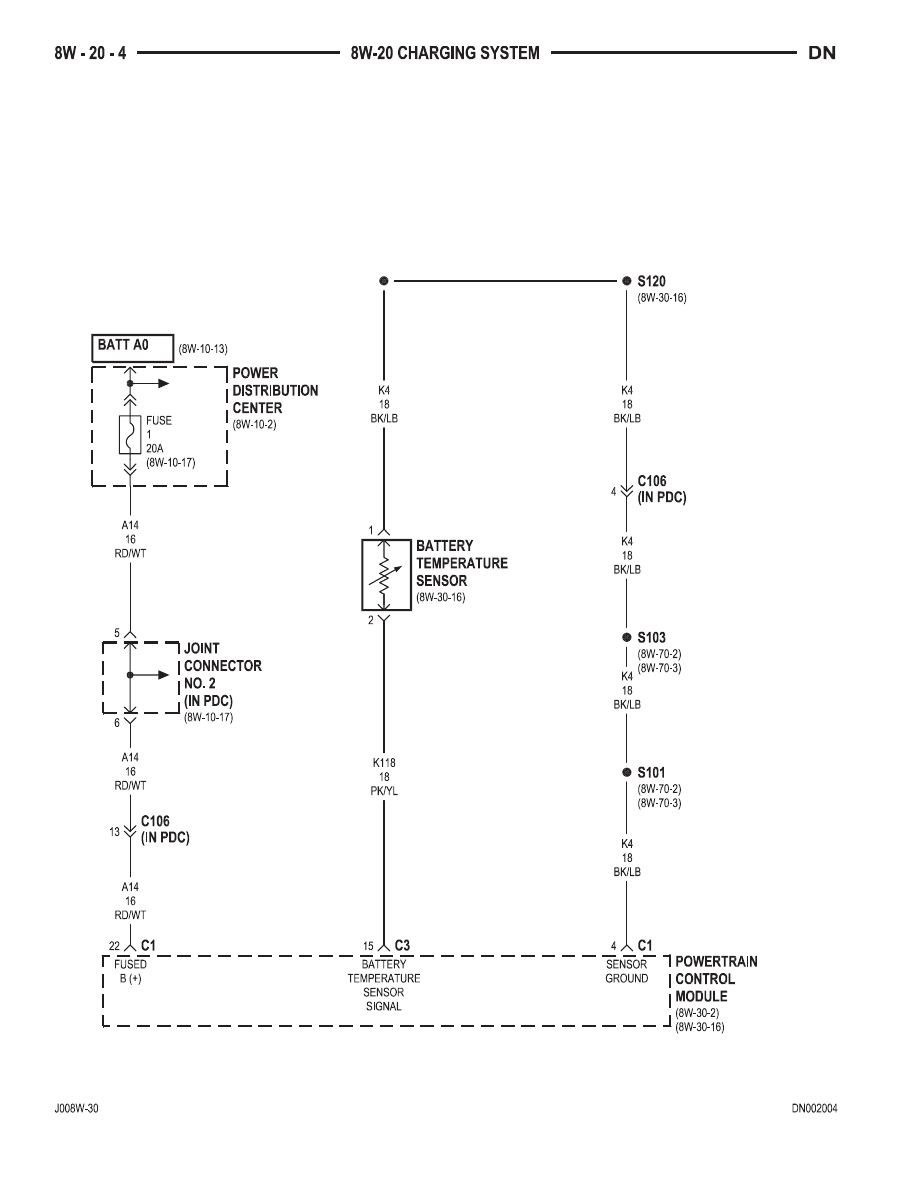

8W-20 CHARGING SYSTEM
Component
Page
Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-20-2
Battery Temperature Sensor . . . . . . . . . . . . 8W-20-4
Engine Starter Motor . . . . . . . . . . . . . . . . . 8W-20-2
Fuse 1 (PDC) . . . . . . . . . . . . . . . . . . . . . . . 8W-20-4
Fusible Link . . . . . . . . . . . . . . . . . . . . . . . . 8W-20-2
G110 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-20-2
G111 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-20-2
Component
Page
Generator . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-20-2
Joint Connector No. 2 . . . . . . . . . . . . . . . . . 8W-20-4
Leak Detection Pump . . . . . . . . . . . . . . . . . 8W-20-3
Power Distribution Center . . . . . . . . . . . 8W-20-2, 4
Powertrain Control Module . . . . . . . . . . . 8W-20-2, 4
Transmission Control Relay . . . . . . . . . . . . 8W-20-3
DN
8W - 20 CHARGING SYSTEM
8W - 20 - 1
