Dodge Durango (DN). Manual - part 212

INSTALLATION

(1) Return PCV valve back to oil filler tube by

placing valve locating tabs (Fig. 20) into cam lock.
Press PCV valve in and rotate valve upward. A slight
click will be felt when tabs have engaged cam lock.
Valve should be pointed towards rear of vehicle.

(2) Connect PCV line/hose and rubber hose to PCV

valve.

EVAPORATION (EVAP) CANISTER

The EVAP canister is located below the vehicle,

inside the left frame rail, in front of the fuel tank
(Fig. 21).

REMOVAL

(1) Raise vehicle.
(2) Disconnect vacuum lines at EVAP canister.

Note location of lines before removal.

(3) Remove canister mounting nut.

(4) Remove canister from mounting bracket.

INSTALLATION

(1) Position canister locating pins into mounting

bracket grommets (Fig. 21) and install mounting nut.

(2) Tighten mounting nut to 17–24 N·m (150–210

in. lbs.) torque.

(3) Connect vacuum lines at canister.
(4) Lower vehicle.

DUTY CYCLE EVAP CANISTER PURGE
SOLENOID

The duty cycle EVAP canister purge solenoid is

located at the left-rear side of engine compartment
near power brake vacuum unit (Fig. 22).

REMOVAL

(1) Disconnect electrical wiring connector at sole-

noid

(2) Disconnect vacuum harness at solenoid.
(3) Remove 2 support bracket mounting nuts.
(4) Remove solenoid and its support bracket from

vehicle.

INSTALLATION

(1) Position EVAP canister purge solenoid and its

mounting bracket.

(2) Install mounting nuts and tighten to 8 N·m (75

in. lbs.) torque.

(3) Connect vacuum harness and wiring connector.

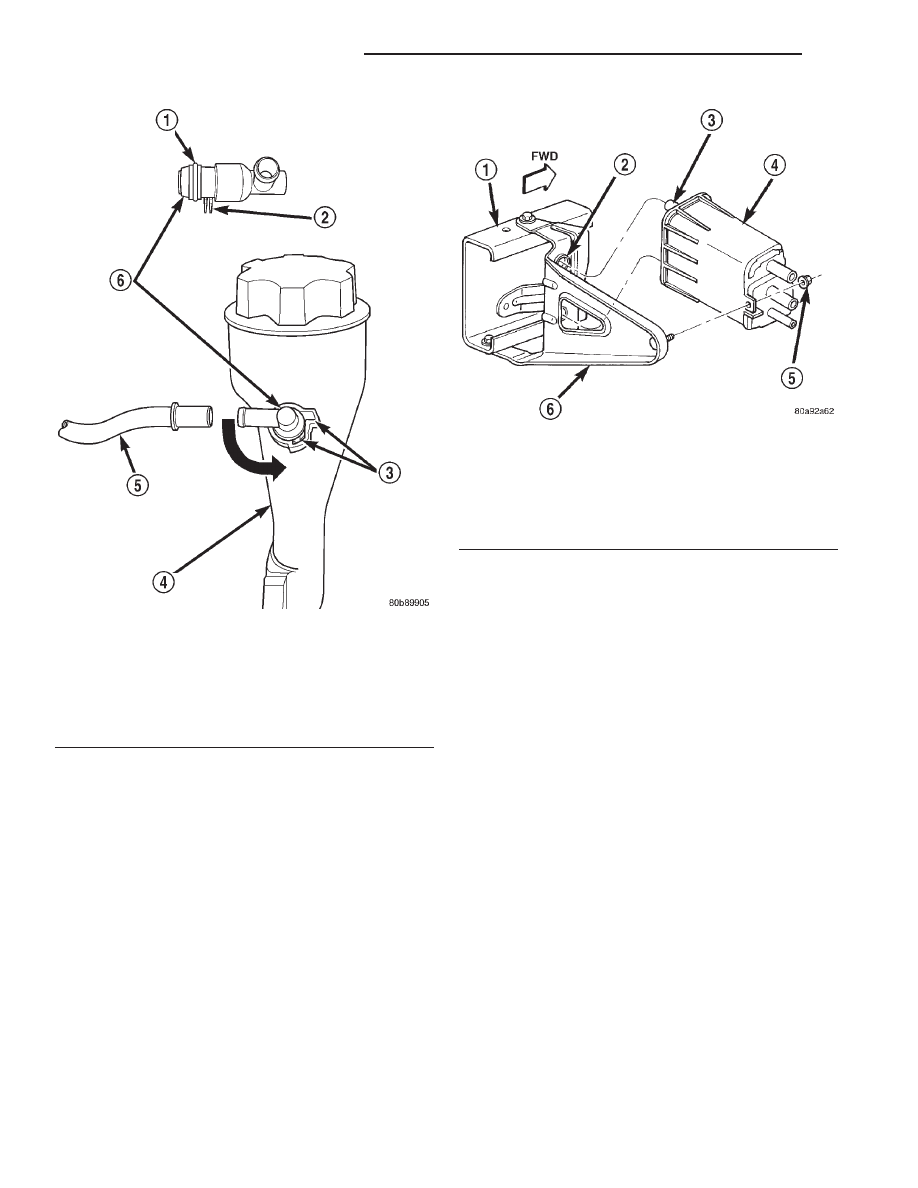

Fig. 20 PCV Valve/Oil Filler Tube Location

1 – O-RING
2 – LOCATING TABS
3 – CAM LOCK
4 – OIL FILLER TUBE
5 – PCV LINE/HOSE
6 – PCV VALVE

Fig. 21 EVAP Canister Location

1 – LEFT FRAME RAIL
2 – RUBBER GROMMETS (2)
3 – LOCATING PINS (2)
4 – EVAP CANISTER
5 – MOUNTING NUT
6 – MOUNTING BRACKET

25 - 32

EMISSION CONTROL SYSTEMS

DN

REMOVAL AND INSTALLATION (Continued)

ROLLOVER VALVE(S)

Two rollover valves are used. One of the valves is

permanently mounted to top/rear of fuel tank (Fig.
23). If replacement of this particular valve is neces-
sary, the fuel tank must be replaced. Refer to Fuel
Tank Removal/Installation in Group 14, Fuel System.
The other rollover valve is located on top of the fuel
pump module (Fig. 23). This valve may be serviced
separately. Refer to following steps for procedures.

REMOVAL

WARNING: THE FUEL SYSTEM IS UNDER A CON-
STANT PRESSURE (EVEN WITH THE ENGINE OFF).
BEFORE SERVICING THE ROLLOVER VALVE(S),
FUEL SYSTEM PRESSURE MUST BE RELEASED.
REFER TO FUEL PRESSURE RELEASE PROCE-
DURE IN GROUP 14, FUEL SYSTEM.

(1) Disconnect negative battery cable at battery.
(2) Remove fuel filler cap and drain fuel tank.
(3) Remove fuel tank. Refer to Fuel Tank Removal/

Installation in Group 14, Fuel System.

(4) Disconnect tube (line) at valve.
(5) The rollover valve is seated into a rubber grom-

met. Remove valve by prying one side upward and
then roll valve out of grommet.

(6) Discard old grommet.

INSTALLATION

(1) Install new grommet into fuel pump module.
(2) Using finger pressure only, press valve into

place.

(3) Install fuel tank. Refer to Fuel Tank Installa-

tion.

(4) Fill fuel tank. Install fuel tank filler cap.
(5) Connect negative battery cable.
(6) Start vehicle and check for leaks.

LEAK DETECTION PUMP (LDP)

The LDP is located in the engine compartment

under the battery tray and Power Distribution Cen-
ter (PDC) (Fig. 24). The LDP filter is attached to the
outside of battery tray (Fig. 25). The LDP and LDP
filter are replaced (serviced) as one unit.

REMOVAL

(1) Disconnect negative battery cable at battery.
(2) Remove battery. Refer to Group 8A, Battery for

procedures.

(3) Carefully disconnect rubber hose from bottom

of LDP filter (Fig. 25).

(4) Remove clip retaining LDP filter to battery

tray (Fig. 25) and remove filter from tray.

(5) Disconnect battery temperature sensor pigtail

wiring harness at bottom of battery tray.

(6) To gain access to LDP, the PDC must be par-

tially removed. Remove PDC-to-fender mounting
screw at rear of PDC. Unsnap PDC from battery
tray. To prevent damage to PDC wiring, carefully
position PDC to gain access to LDP.

(7) Remove battery tray. Refer to Group 8A, Bat-

tery for procedures.

(8) Carefully remove vapor/vacuum lines at LDP.
(9) Disconnect electrical connector at LDP.

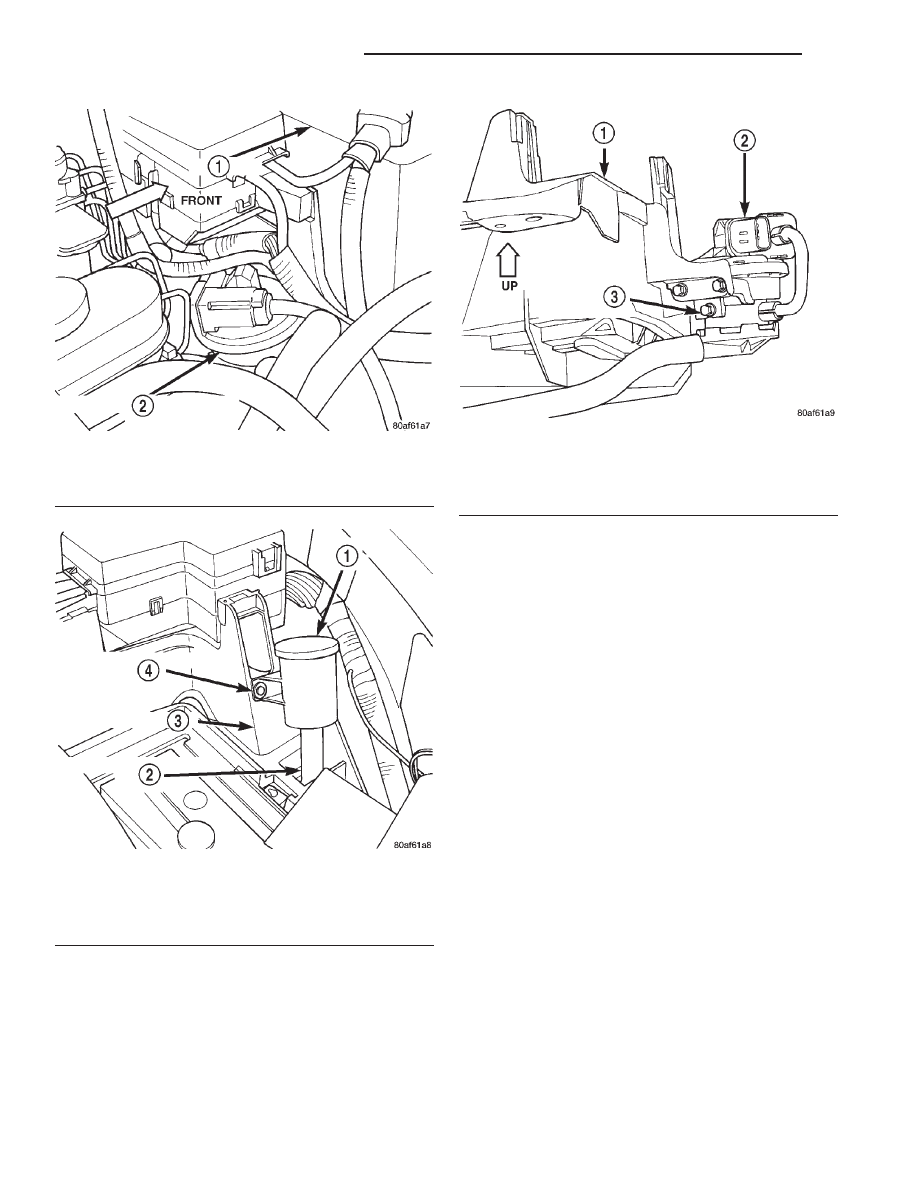

Fig. 22 Duty Cycle EVAP Canister Purge Solenoid

1 – BRACKET NUTS (2)
2 – EVAP CANISTER PURGE SOLENOID
3 – EVAP SYSTEM TEST PORT (IF EQUIPPED)
4 – VACUUM LINES
5 – ELECTRICAL CONNECTOR

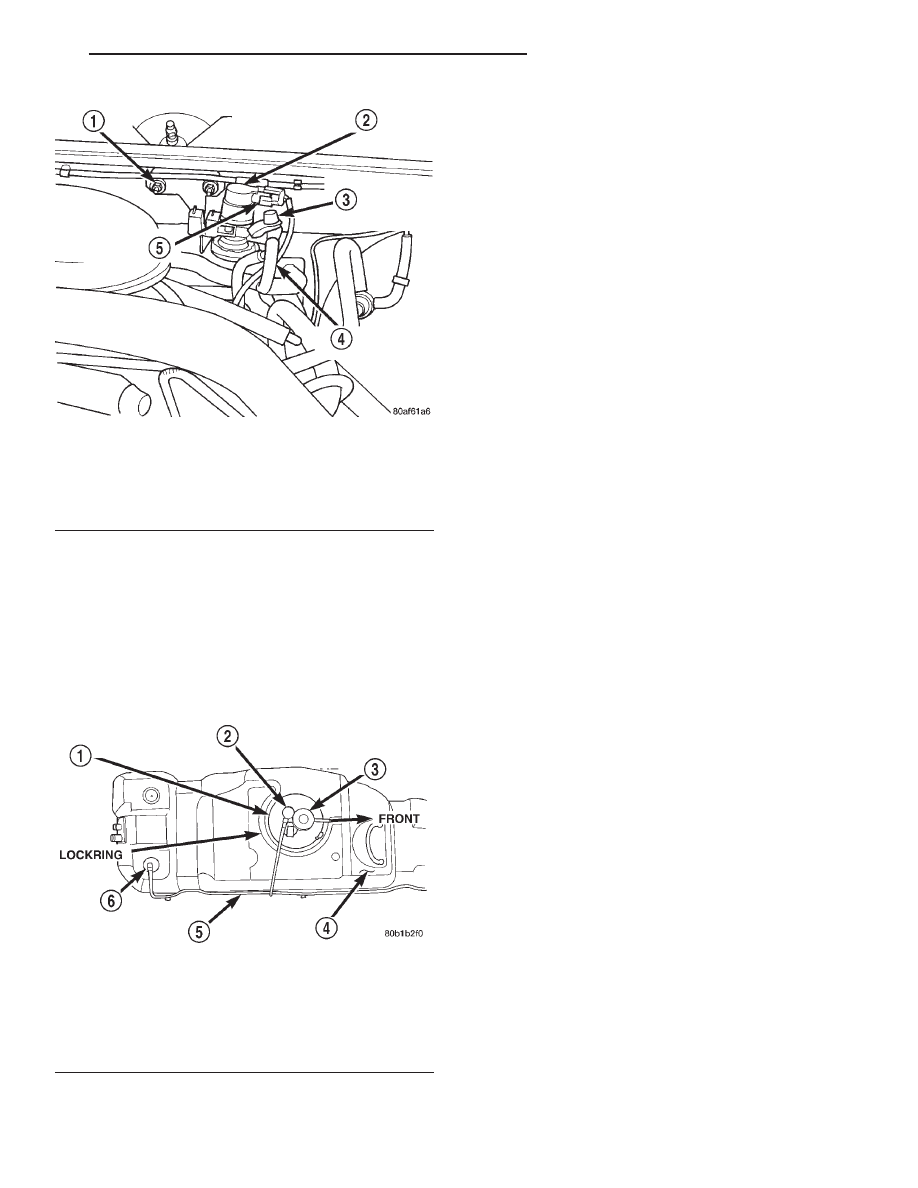

Fig. 23 Rollover Valve Locations

1 – FUEL PUMP MODULE
2 – FRONT ROLLOVER VALVE
3 – FUEL FILTER/FUEL PRESSURE REGULATOR
4 – FUEL TANK
5 – EVAP LINE
6 – REAR ROLLOVER VALVE

DN

EMISSION CONTROL SYSTEMS

25 - 33

REMOVAL AND INSTALLATION (Continued)

(10) Remove 3 LDP mounting screws (Fig. 26) and

remove LDP from vehicle.

INSTALLATION

(1) Install LDP to bottom of battery tray. Tighten

screws to 1 N·m (11 in. lbs.) torque.

(2) Carefully install vapor/vacuum lines to LDP.

The vapor/vacuum lines and hoses must be
firmly

connected.

Check

the

vapor/vacuum

lines at the LDP, LDP filter and EVAP canister
purge solenoid for damage or leaks. If a leak is
present, a Diagnostic Trouble Code (DTC) may
be set.

(3) Connect electrical connector to LDP.
(4) Install battery tray. Refer to Group 8A, Battery

for procedures.

(5) Install PDC to fender and battery tray (snaps

on to battery tray).

(6) Install LDP filter to battery tray (one clip).
(7) Install connecting hose to bottom of LDP filter.
(8) Connect battery temperature sensor pigtail

wiring harness.

(9) Install battery. Refer to Group 8A, Battery for

procedures.

(10) Connect negative battery cable to battery.

SPECIFICATIONS

TORQUE CHART

Description

Torque

EVAP Canister Mounting Nut . . . . . . . . 17–24 N·m

(150–210 in. lbs.)

EVAP Canister Purge Solenoid Mounting

Bolt . . . . . . . . . . . . . . . . . . . . 11 N·m (95 in. lbs.)

Leak Detection Pump (LDP) Mounting

Screws . . . . . . . . . . . . . . . . . . 1 N·m (11 in. lbs.)

Fig. 24 Leak Detection Pump (LDP) Location

1 – BATTERY
2 – LEAK DETECTION PUMP

(LDP)

Fig. 25 LDP Filter Location

1 – LDP FILTER
2 – LDP FILTER-TO-LDP HOSE
3 – BATTERY TRAY
4 – LDP MOUNTING CLIP

Fig. 26 Leak Detection Pump (LDP) Mounting

Screws

1 – BATTERY TRAY
2 – LDP
3 – LDP MOUNTING SCREWS (3)

25 - 34

EMISSION CONTROL SYSTEMS

DN

REMOVAL AND INSTALLATION (Continued)

DIFFERENTIAL AND DRIVELINE

TABLE OF CONTENTS

page

page

PROPELLER SHAFTS . . . . . . . . . . . . . . . . . . . . . . . 1
FRONT AXLE DRIVESHAFTS . . . . . . . . . . . . . . . . 18

C205F AXLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
8 1/4 AND 9 1/4 AXLE . . . . . . . . . . . . . . . . . . . . . 59

PROPELLER SHAFTS

TABLE OF CONTENTS

page

page

DESCRIPTION AND OPERATION

PROPELLER SHAFT . . . . . . . . . . . . . . . . . . . . . . . 1
CENTER BEARING . . . . . . . . . . . . . . . . . . . . . . . . 2
PROPELLER SHAFT JOINTS . . . . . . . . . . . . . . . . . 4
PROPELLER SHAFT JOINT ANGLE . . . . . . . . . . . . 4

DIAGNOSIS AND TESTING

VIBRATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
UNBALANCE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
RUNOUT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

SERVICE PROCEDURES

DRIVELINE ANGLE MEASUREMENT

PREPARATION . . . . . . . . . . . . . . . . . . . . . . . . . . 7

PROPELLER SHAFT ANGLE MEASUREMENT. . . . 7

REMOVAL AND INSTALLATION

FRONT PROPELLER SHAFT . . . . . . . . . . . . . . . . . 8

REAR PROPELLER SHAFT . . . . . . . . . . . . . . . . . 10
CENTER BEARING . . . . . . . . . . . . . . . . . . . . . . . 11

DISASSEMBLY AND ASSEMBLY

SINGLE CARDAN UNIVERSAL JOINT . . . . . . . . . 11
DOUBLE CARDAN JOINT . . . . . . . . . . . . . . . . . . 13

CLEANING AND INSPECTION

PROPELLER SHAFT . . . . . . . . . . . . . . . . . . . . . . 16

ADJUSTMENTS

REAR AXLE PINION INPUT ANGLE . . . . . . . . . . . 16
CENTER BEARING ADJUSTMENT. . . . . . . . . . . . 17

SPECIFICATIONS

TORQUE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

SPECIAL TOOLS

PROPELLER SHAFT . . . . . . . . . . . . . . . . . . . . . . 17

DESCRIPTION AND OPERATION

PROPELLER SHAFT

DESCRIPTION

A propeller shaft (Fig. 2), (Fig. 3), and (Fig. 4) is

the shaft which connects the transmission/transfer
case to the axle differential. This is the link through
which the engine power is transmitted to the axle.

The propeller shaft is designed and built with the

yoke lugs in line with each other which is called zero
phasing. This design produces the smoothest running
condition, an out-of-phase shaft can cause a vibra-
tion.

Tubular propeller shafts are balanced by the man-

ufacturer with weights spot welded to the tube.

PRECAUTIONS

Use the exact replacement parts when installing

the propeller shafts. The use of the correct replace-
ment parts helps to ensure safe operation. All fasten-
ers must be torqued to the specified values for safe
operation.

Also make alignment reference marks (Fig. 1) on

the propeller shaft yoke and axle, or transmission,
yoke prior to servicing. This helps to eliminate possi-
ble vibration.

CAUTION: Do not allow the propeller shaft to drop
or hang from any propeller shaft joint during
removal. Attach the propeller shaft to the vehicle
underside with wire to prevent damage to the joints.

DN

DIFFERENTIAL AND DRIVELINE

3 - 1
