Dodge Durango (DN). Manual - part 148

(6) Remove input gear bearing with Tool Handle

C-4171 and Remover C-4210 (Fig. 51).

(7) Install snap-ring on new input gear bearing.
(8) Install new input gear bearing with Tool Han-

dle C-4171 and Remover C-4210. Install bearing far
enough to seat snap-ring against case (Fig. 52).

(9) Remove the input gear pilot bearing by insert-

ing a suitably sized drift into the splined end of the
input gear and driving the bearing out with the drift
and a hammer (Fig. 53).

(10) Install new pilot bearing with Installer 8128

and Handle C-4171 (Fig. 54).

(11) Install new seal in front bearing retainer with

Installer 7884 (Fig. 55).

(12) Remove output shaft rear bearing with the

screw and jaws from Remover L-4454 and Cup 8148
(Fig. 56).

(13) Install new bearing with Tool Handle C-4171

and Installer 5066 (Fig. 57). Lubricate bearing after
installation.

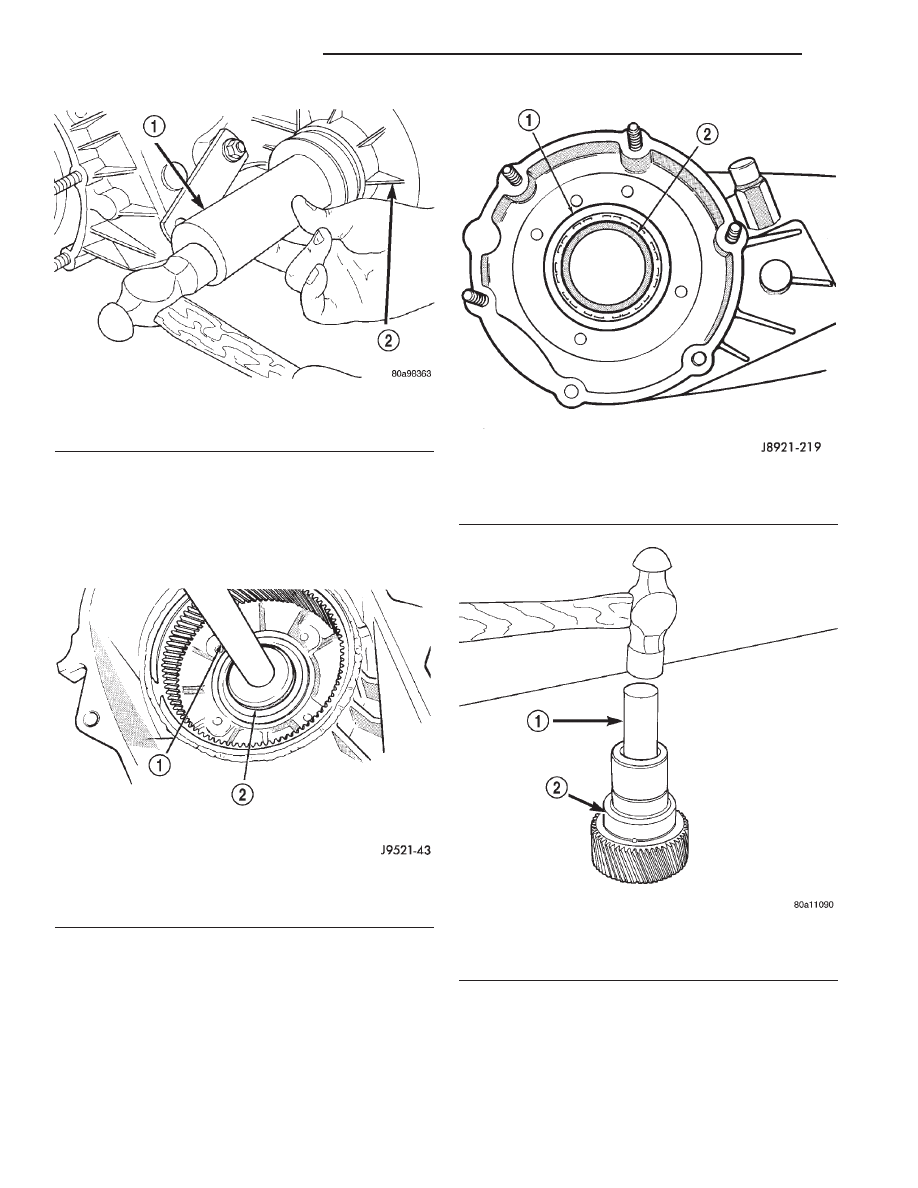

Fig. 50 Install Front Output Shaft Seal

1 – INSTALLER 6952–A
2 – TRANSFER CASE

Fig. 51 Input Gear Bearing Removal

1 – SPECIAL TOOL C-4171
2 – SPECIAL TOOL C-4210

Fig. 52 Seating Input Gear Bearing

1 – SNAP RING
2 – INPUT SHAFT BEARING

Fig. 53 Remove Input Gear Pilot Bearing

1 – DRIFT
2 – INPUT GEAR

21 - 458

NV242 TRANSFER CASE

DN

DISASSEMBLY AND ASSEMBLY (Continued)

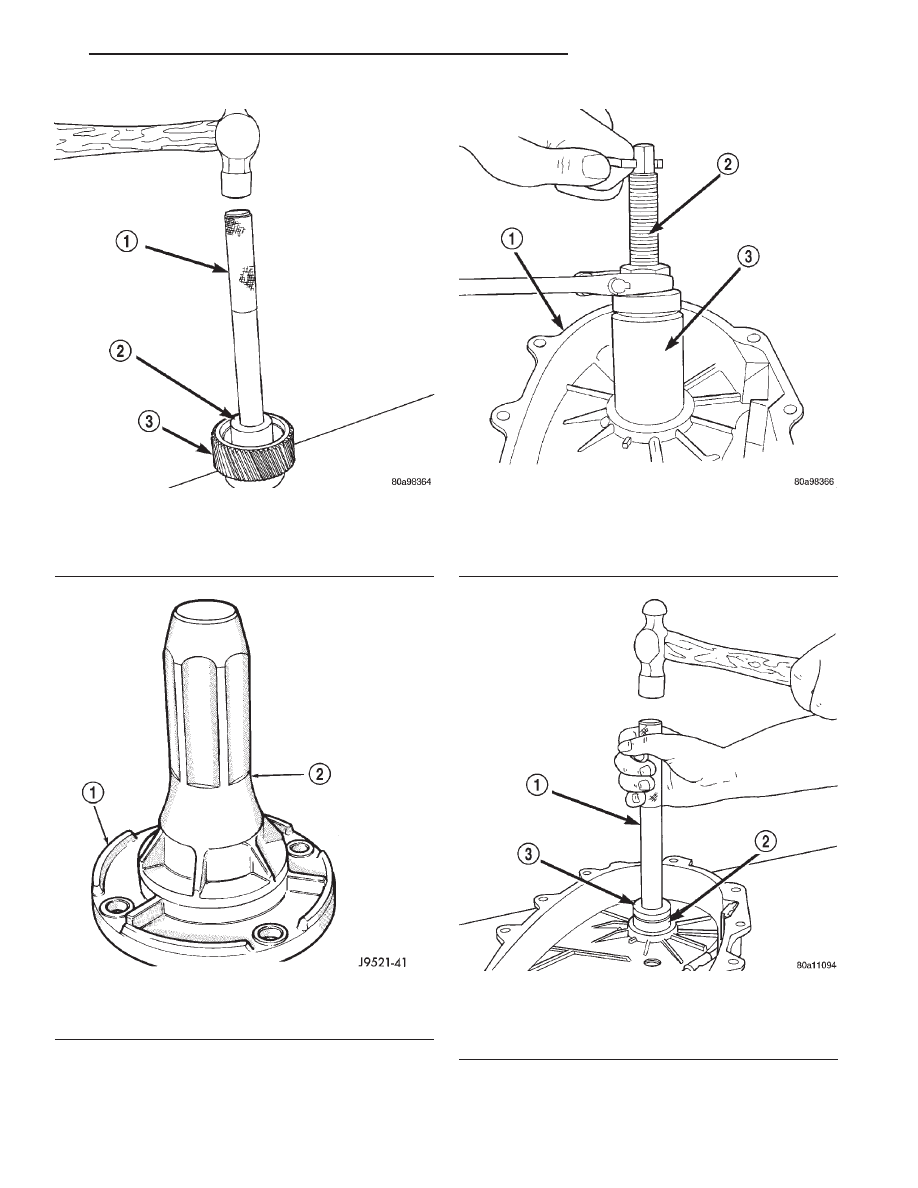

Fig. 54 Install Input Gear Pilot Bearing

1 – HANDLE C-4171
2 – INSTALLER 8128
3 – INPUT GEAR

Fig. 55 Front Bearing Retainer Seal Installation

1 – FRONT BEARING RETAINER
2 – SPECIAL TOOL 7884

Fig. 56 Remove Front Output Shaft Rear Bearing

1 – REAR CASE
2 – SPECIAL TOOL L-4454–1 AND L-4454–3
3 – SPECIAL TOOL 8148

Fig. 57 Install Front Output Shaft Rear Bearing

1 – HANDLE C-4171
2 – OUTPUT SHAFT INNER BEARING
3 – INSTALLER 5066

DN

NV242 TRANSFER CASE

21 - 459

DISASSEMBLY AND ASSEMBLY (Continued)

(14) Install new seal in oil pump feed housing with

Special Tool 7888 (Fig. 58).

(15) Install new pickup tube O-ring in oil pump

(Fig. 59).

(16) Remove rear retainer bearing with Installer

8128 and Handle C-4171.

(17) Install rear bearing in retainer with Handle

C-4171 and Installer 5064 (Fig. 60).

DIFFERENTIAL

(1) Lubricate differential components with auto-

matic transmission fluid.

(2) Install sprocket gear in differential bottom case

(Fig. 61).

(3) Install differential planet gears and new thrust

washers (Fig. 62). Be sure thrust washers are
installed at top and bottom of each planet gear.

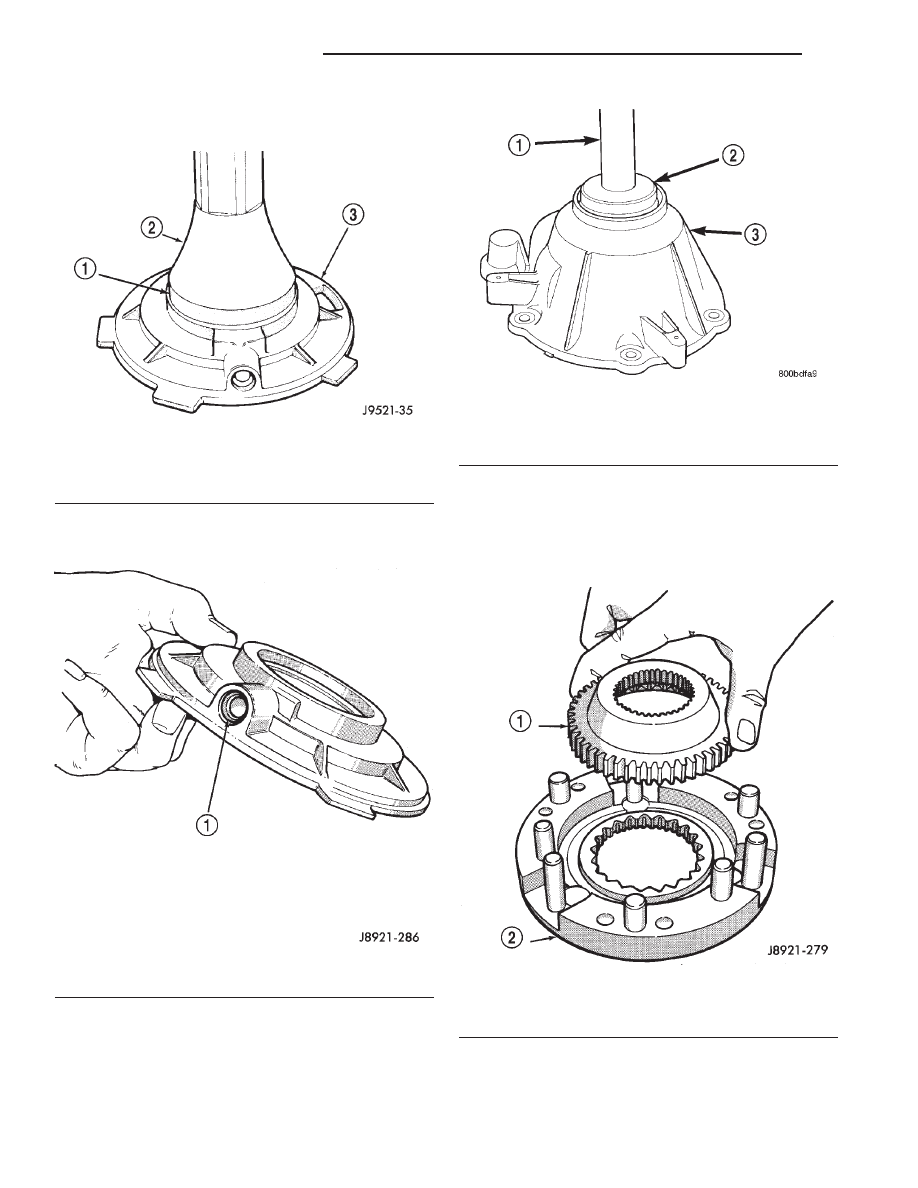

Fig. 58 Oil Pump Seal Installation

1 – HOUSING SEAL
2 – SPECIAL TOOL 7888
3 – OIL PUMP FEED HOUSING

Fig. 59 Pickup Tube O-Ring Installation

1 – PICKUP TUBE O-RING

Fig. 60 Installing Rear Bearing In Retainer

1 – SPECIAL TOOL C-4171
2 – SPECIAL TOOL 5064
3 – REAR RETAINER

Fig. 61 Installing Differential Sprocket Gear

1 – SPROCKET GEAR
2 – BOTTOM CASE

21 - 460

NV242 TRANSFER CASE

DN

DISASSEMBLY AND ASSEMBLY (Continued)

(4) Install differential mainshaft gear (Fig. 62).
(5) Align and position differential top case on bot-

tom case (Fig. 63). Align using scribe marks made at
disassembly.

(6) While holding differential case halves together,

invert the differential and start the differential case
bolts.

(7) Tighten differential case bolts to specified

torque.

INPUT GEAR/LOW RANGE

(1) Assemble low range gear, input gear thrust

washers, input gear and input gear retainer (Fig. 64).

(2) Install low range gear snap ring (Fig. 65).
(3) Lubricate input gear and low range gears with

automatic transmission fluid.

(4) Start input gear shaft into front case bearing.
(5) Press input gear shaft into front bearing.
(6) Install new input gear snap ring (Fig. 66).
(7) Apply 3 mm (1/8 in.) wide bead of Mopar

t gas-

ket maker or silicone adhesive sealer to seal surface
of front bearing retainer.

(8) Install front bearing retainer (Fig. 67). Tighten

retainer bolts to 16 ft. lbs. (21 N·m) torque.

SHIFT FORKS AND MAINSHAFT

(1) Install new sector shaft O-ring and bushing

(Fig. 68).

(2) Install shift sector.

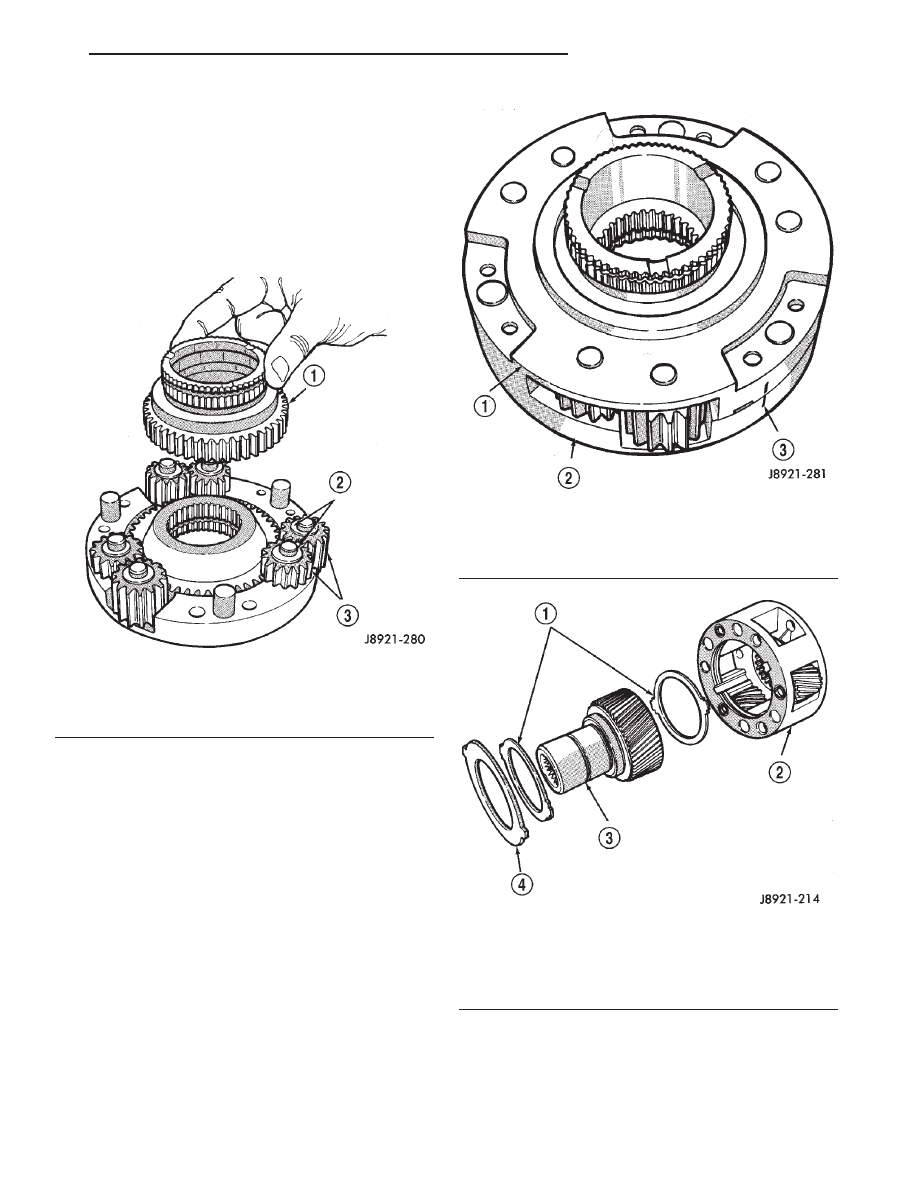

Fig. 62 Installing Mainshaft And Planet Gears

1 – MAINSHAFT GEAR
2 – THRUST WASHERS (12)
3 – PLANET GEARS (6)

Fig. 63 Differential Case Assembly

1 – TOP CASE
2 – BOTTOM CASE
3 – CASE ALIGNMENT MARKS

Fig. 64 Low Range And Input Gear Assembly

1 – THRUST WASHERS
2 – LOW RANGE GEAR
3 – INPUT GEAR
4 – RETAINER

DN

NV242 TRANSFER CASE

21 - 461

DISASSEMBLY AND ASSEMBLY (Continued)
