PLANETARY GEARTRAIN/OUTPUT SHAFT

DISASSEMBLY

(1) Remove planetary snap ring from intermediate

shaft (Fig. 227). Discard snap ring as it is not reus-
able.

(2) Remove front planetary gear and front annulus

gear as assembly (Fig. 228).

(3) Remove

front

planetary

gear

and

thrust

washer from front annulus gear (Fig. 229). Note
thrust washer position for assembly reference.

(4) Remove tabbed thrust washer from driving

shell (Fig. 230). Note washer position for assembly
reference.

(5) Remove sun gear and driving shell as assembly

(Fig. 231).

(6) Remove tabbed thrust washer from rear plane-

tary gear (Fig. 232). Note washer position on gear for
assembly reference.

(7) Remove rear planetary gear and rear annulus

gear from intermediate shaft (Fig. 233).

(8) Remove thrust plate from rear annulus gear

(Fig. 234).

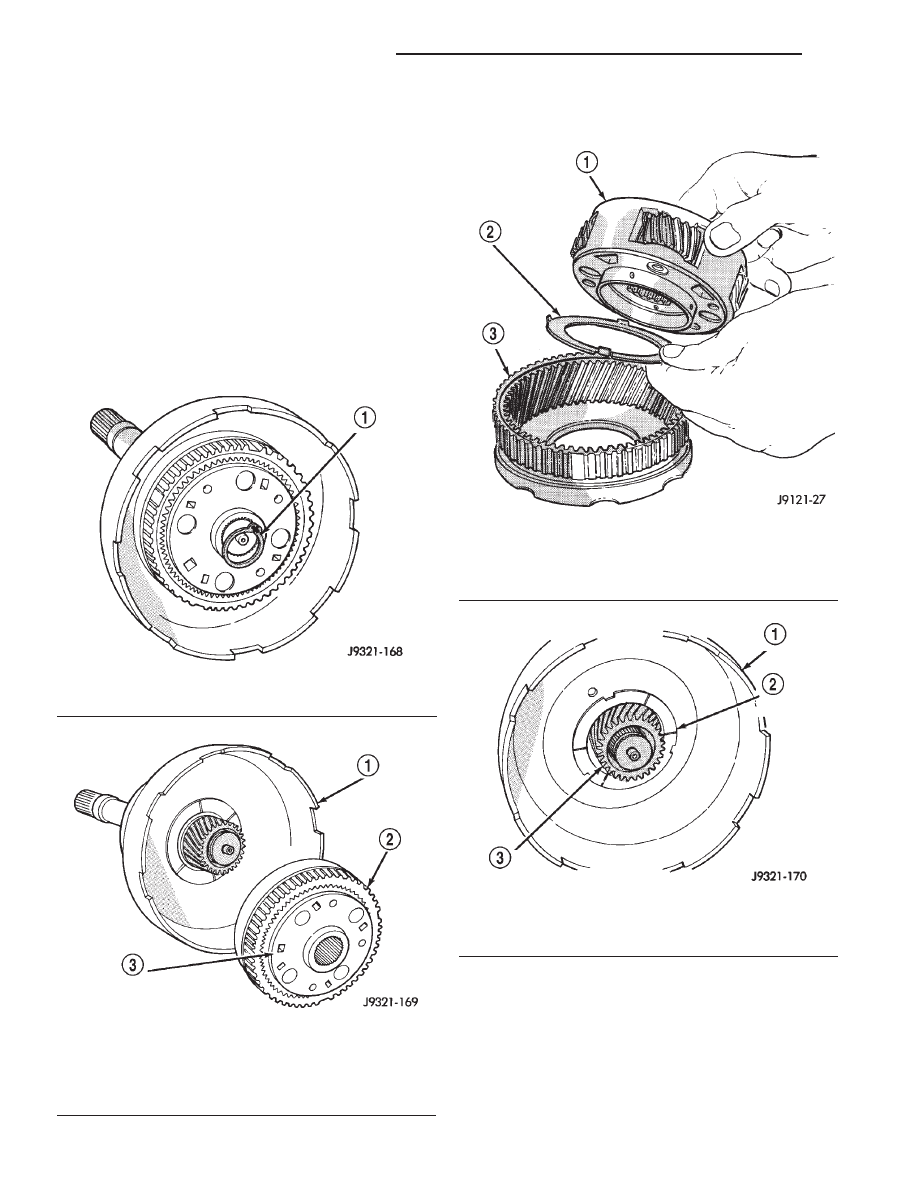

Fig. 227 Removing Planetary Snap Ring

1 – PLANETARY SNAP RING

Fig. 228 Removing Front Planetary And Annulus

Gears

1 – DRIVING SHELL
2 – FRONT ANNULUS GEAR
3 – FRONT PLANETARY GEAR

Fig. 229 Disassembling Front Planetary And

Annulus Gears

1 – FRONT PLANETARY GEAR
2 – TABBED THRUST WASHER
3 – FRONT ANNULUS GEAR

Fig. 230 Driving Shell Thrust Washer Removal

1 – DRIVING SHELL
2 – TABBED THRUST WASHER
3 – SUN GEAR

21 - 282

46RE AUTOMATIC TRANSMISSION

DN

DISASSEMBLY AND ASSEMBLY (Continued)

ASSEMBLY

(1) Lubricate sun gear and planetary gears with

transmission fluid during assembly. Use petroleum
jelly to lubricate intermediate shaft bushing surfaces,
thrust washers and thrust plates and to hold these
parts in place during assembly.

(2) Install front snap ring on sun gear and install

gear in driving shell. Then install thrust plate over
sun gear and against rear side of driving shell (Fig.
235). Install rear snap ring to secure sun gear and
thrust plate in driving shell.

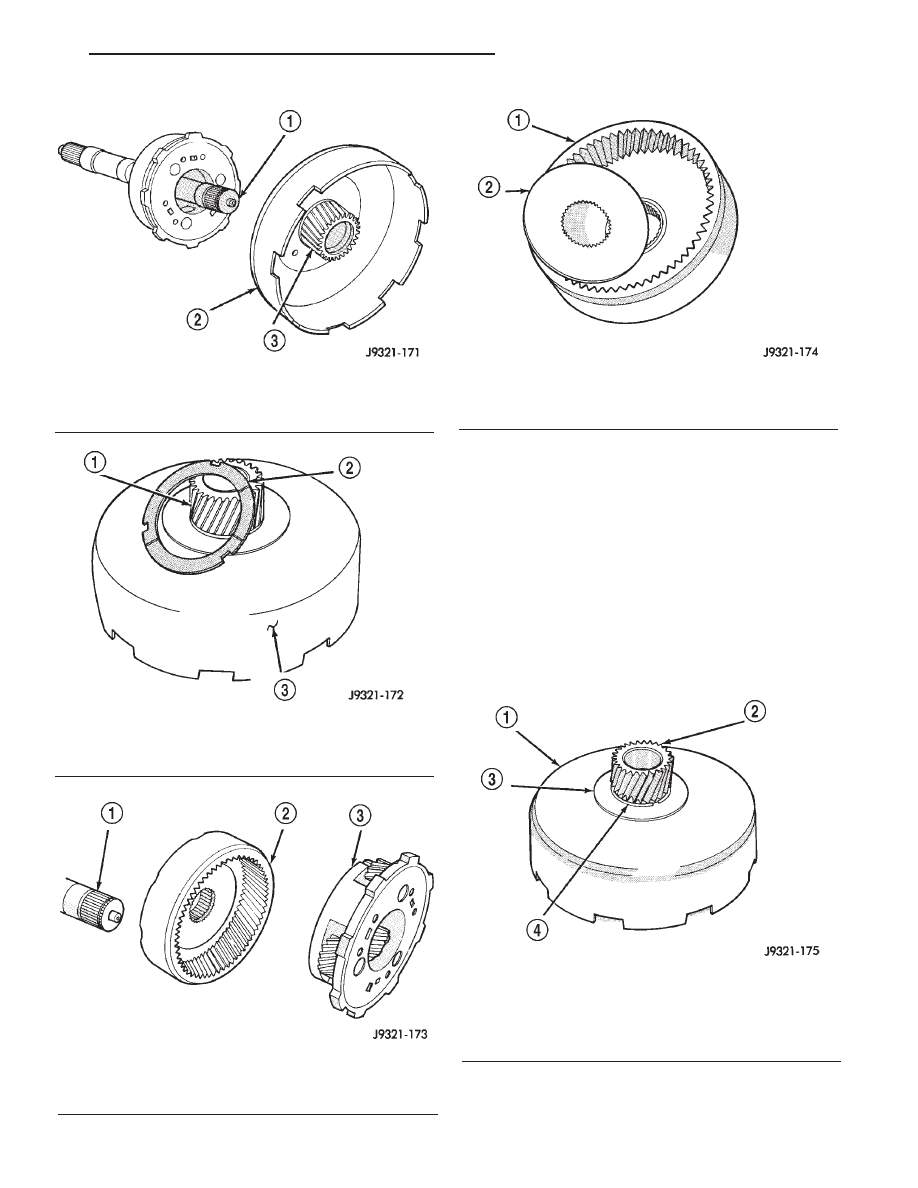

Fig. 231 Sun Gear And Driving Shell Removal

1 – INTERMEDIATE SHAFT
2 – DRIVING SHELL
3 – SUN GEAR

Fig. 232 Rear Planetary Thrust Washer Removal

1 – SUN GEAR
2 – REAR PLANETARY THRUST WASHER
3 – DRIVING SHELL

Fig. 233 Rear Planetary And Annulus Gear Removal

1 – INTERMEDIATE SHAFT
2 – REAR ANNULUS GEAR
3 – REAR PLANETARY GEAR

Fig. 235 Sun Gear Installation

1 – DRIVING SHELL
2 – SUN GEAR
3 – THRUST PLATE
4 – SUN GEAR REAR RETAINING RING

Fig. 234 Rear Annulus Thrust Plate Removal

1 – REAR ANNULUS GEAR
2 – THRUST PLATE

DN

46RE AUTOMATIC TRANSMISSION

21 - 283

DISASSEMBLY AND ASSEMBLY (Continued)

(3) Install rear annulus gear on intermediate shaft

(Fig. 236).

(4) Install thrust plate in annulus gear (Fig. 237).

Be sure plate is seated on shaft splines and against
gear.

(5) Install rear planetary gear in rear annulus

gear (Fig. 238). Be sure planetary carrier is seated
against annulus gear.

(6) Install tabbed thrust washer on front face of

rear planetary gear (Fig. 239). Seat washer tabs in
matching slots in face of gear carrier. Use extra
petroleum jelly to hold washer in place if desired.

(7) Lubricate sun gear bushings with petroleum

jelly or transmission fluid.

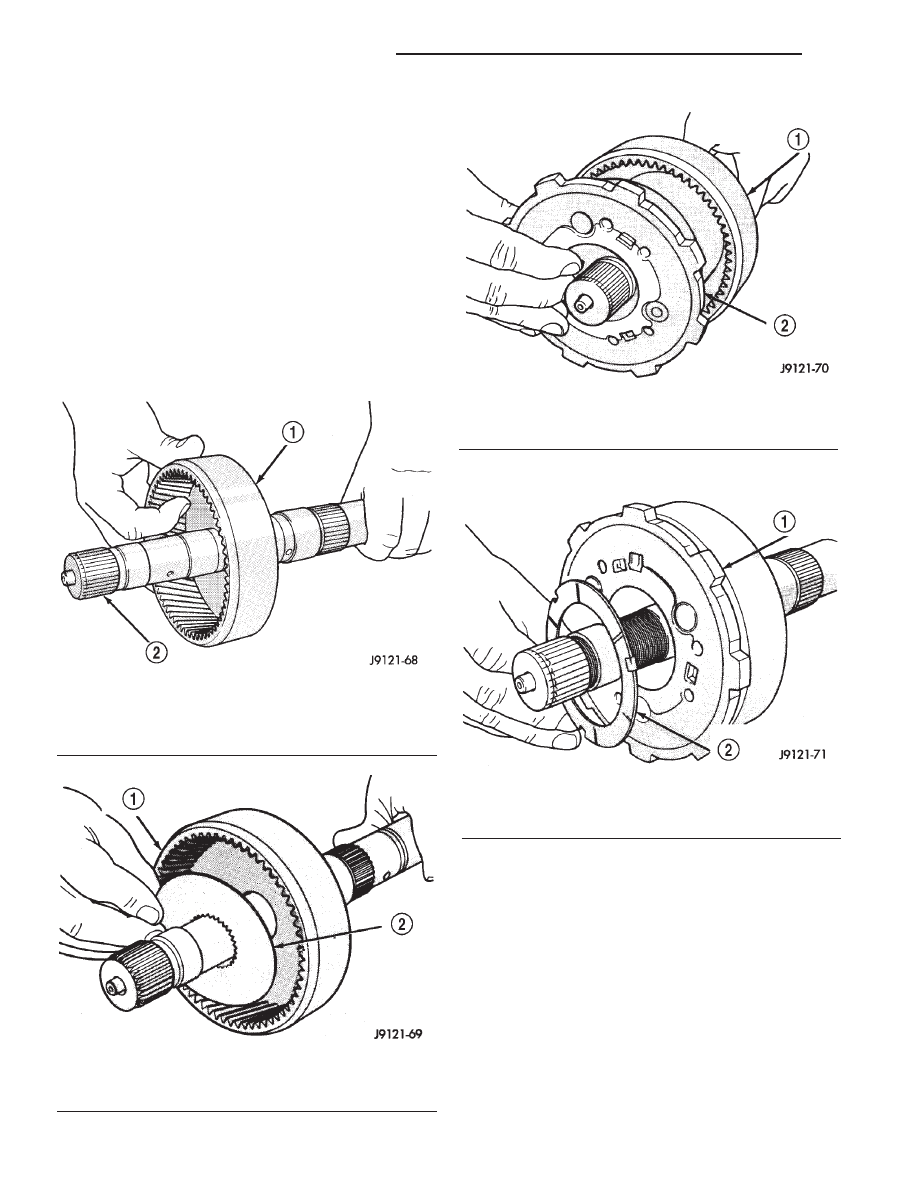

Fig. 236 Installing Rear Annulus Gear On

Intermediate Shaft

1 – REAR ANNULUS GEAR
2 – OUTPUT SHAFT

Fig. 237 Installing Rear Annulus Thrust Plate

1 – REAR ANNULUS GEAR
2 – THRUST PLATE

Fig. 238 Installing Rear Planetary Gear

1 – REAR ANNULUS GEAR
2 – REAR PLANETARY GEAR

Fig. 239 Installing Rear Planetary Thrust Washer

1 – REAR PLANETARY GEAR
2 – TABBED THRUST WASHER

21 - 284

46RE AUTOMATIC TRANSMISSION

DN

DISASSEMBLY AND ASSEMBLY (Continued)

(8) Install sun gear and driving shell on interme-

diate shaft (Fig. 240). Seat shell against rear plane-
tary gear. Verify that thrust washer on planetary
gear was not displaced during installation.

(9) Install tabbed thrust washer in driving shell

(Fig. 241), be sure washer tabs are seated in tab slots

of driving shell. Use extra petroleum jelly to hold
washer in place if desired.

(10) Install tabbed thrust washer on front plane-

tary gear (Fig. 242). Seat washer tabs in matching
slots in face of gear carrier. Use extra petroleum jelly
to hold washer in place if desired.

(11) Install front annulus gear over and onto front

planetary gear (Fig. 243). Be sure gears are fully
meshed and seated.

(12) Install front planetary and annulus gear

assembly (Fig. 244). Hold gears together and slide
them onto shaft. Be sure planetary pinions are
seated on sun gear and that planetary carrier is
seated on intermediate shaft.

(13) Place geartrain in upright position. Rotate

gears to be sure all components are seated and prop-
erly assembled. Snap ring groove at forward end of
intermediate shaft will be completely exposed when
components are assembled correctly.

(14) Install new planetary snap ring in groove at

end of intermediate shaft (Fig. 245).

(15) Turn planetary geartrain over. Position wood

block under front end of intermediate shaft and sup-
port geartrain on shaft. Be sure all geartrain parts
have moved forward against planetary snap ring.
This is important for accurate end play check.

(16) Check planetary geartrain end play with

feeler gauge (Fig. 246). Insert gauge between rear
annulus gear and shoulder on intermediate shaft as

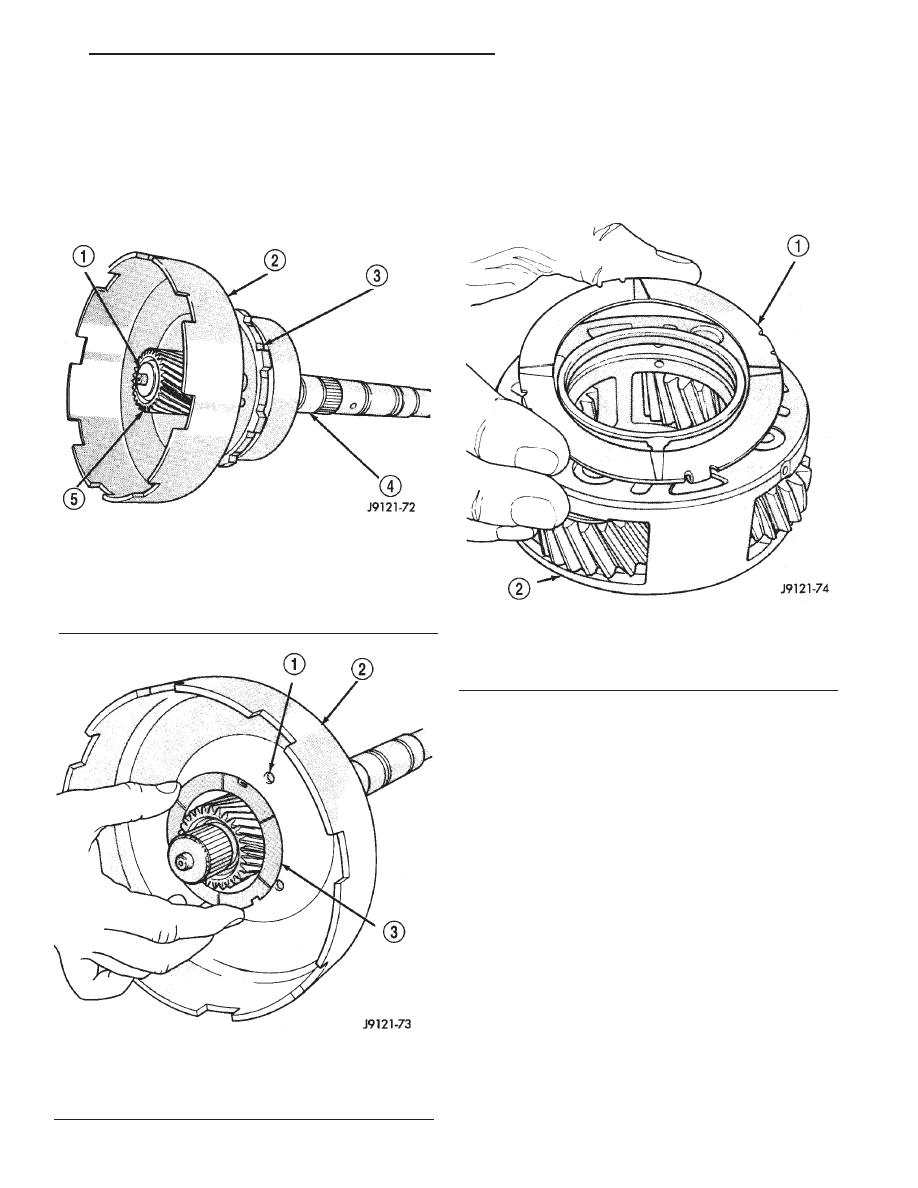

Fig. 240 Installing Sun Gear And Driving Shell

1 – OUTPUT SHAFT
2 – DRIVING SHELL
3 – REAR PLANETARY GEAR
4 – OUTPUT SHAFT
5 – SUN GEAR

Fig. 241 Installing Driving Shell Thrust Washer

1 – TAB SLOTS (3)
2 – DRIVING SHELL
3 – TABBED THRUST WASHER

Fig. 242 Installing Thrust Washer On Front

Planetary Gear

1 – TABBED THRUST WASHER
2 – FRONT PLANETARY GEAR

DN

46RE AUTOMATIC TRANSMISSION

21 - 285

DISASSEMBLY AND ASSEMBLY (Continued)
