(7) Remove small shoulder bolt that secures sole-

noid harness case connector to 3-4 accumulator hous-
ing (Fig. 99). Retain shoulder bolt. Either tape it
to harness or thread it back into accumulator
housing after connector removal.

(8) Unhook overdrive/converter solenoid harness

from 3-4 accumulator cover plate (Fig. 100).

(9) Turn valve body over and remove screws that

attach overdrive/converter solenoid assembly to valve
body (Fig. 101).

(10) Remove solenoid and harness assembly from

valve body (Fig. 102).

(11) Remove boost valve cover (Fig. 103).
(12) Remove boost valve retainer, valve spring and

boost valve (Fig. 104).

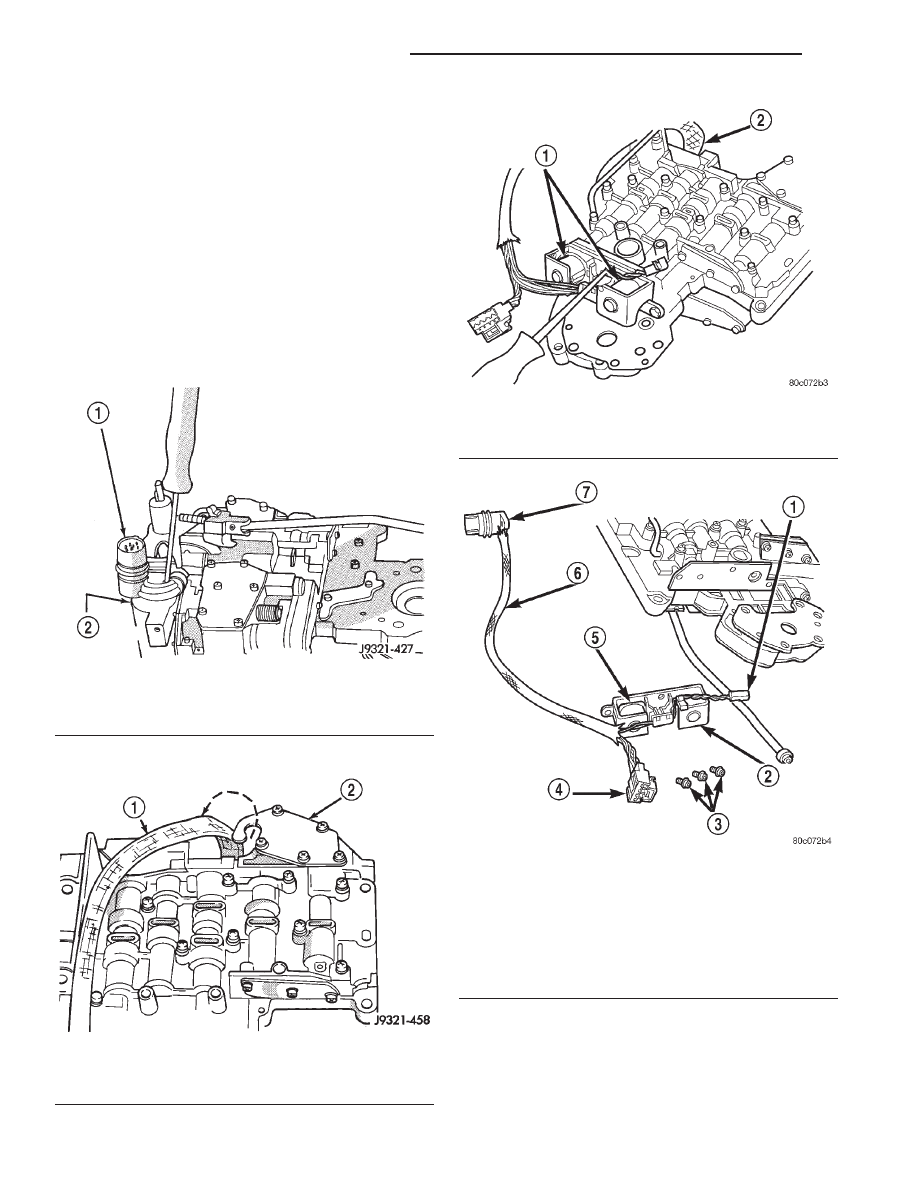

Fig. 99 Solenoid Harness Case Connector Shoulder

Bolt

1 – SOLENOID HARNESS CASE CONNECTOR
2 – 3–4 ACCUMULATOR HOUSING

Fig. 100 Unhooking Solenoid Harness From

Accumulator Cover Plate

1 – OVERDRIVE/CONVERTER SOLENOID WIRE HARNESS
2 – 3–4 ACCUMULATOR COVER PLATE

Fig. 101 Solenoid Assembly Screws

1 – OVERDRIVE/CONVERTER CLUTCH SOLENOID ASSEMBLY
2 – HARNESS

Fig. 102 Solenoid Assembly

1 – GOVERNOR SOLENOID WIRES
2 – CONVERTER CLUTCH SOLENOID
3 – SOLENOID SCREWS
4 – GOVERNOR SENSOR WIRES
5 – OVERDRIVE SOLENOID
6 – HARNESS
7 – CASE CONNECTOR

21 - 74

42/44RE AUTOMATIC TRANSMISSION

DN

DISASSEMBLY AND ASSEMBLY (Continued)

(13) Secure detent ball and spring with Retainer

Tool 6583 (Fig. 105).

(14) Remove park rod E-clip and separate rod from

manual lever (Fig. 106).

(15) Remove E-clip and washer that retains throt-

tle lever shaft in manual lever (Fig. 107).

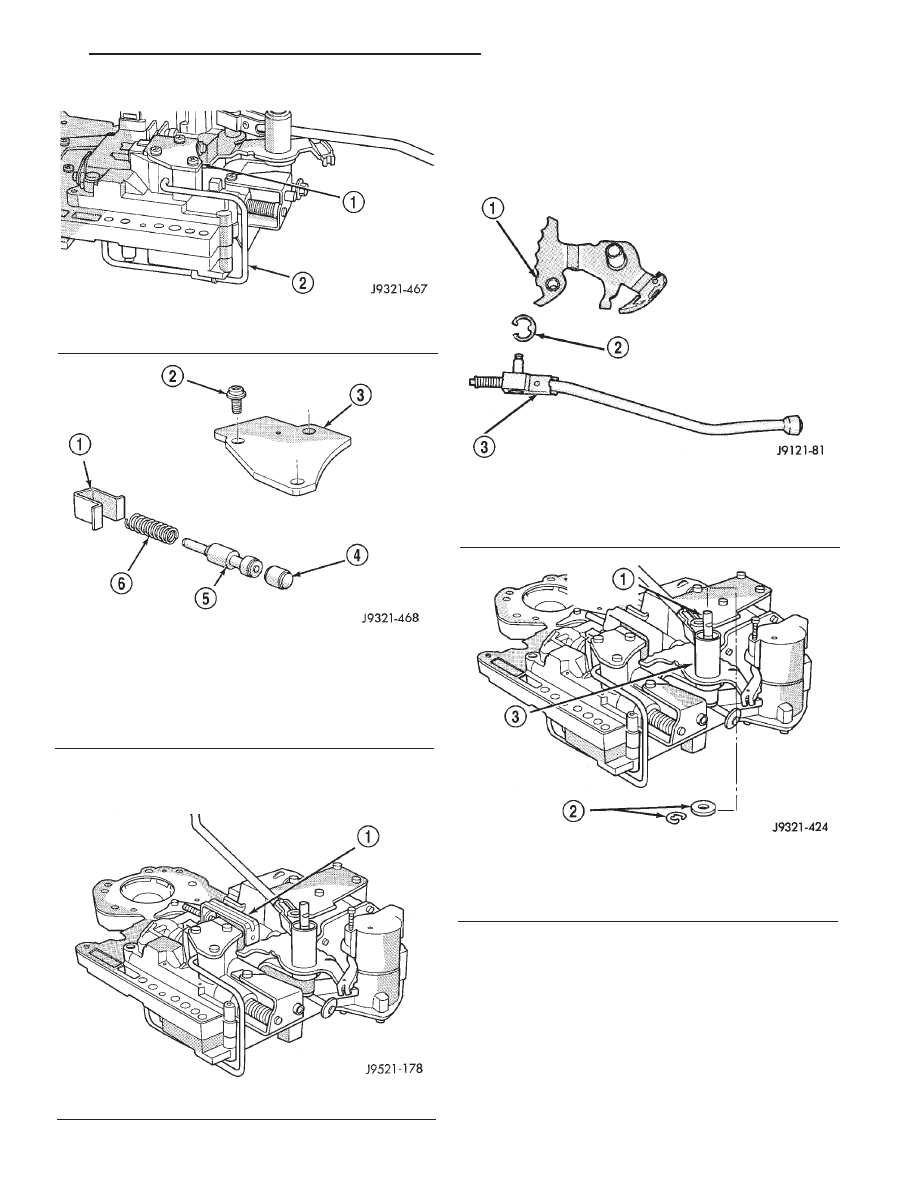

Fig. 103 Boost Valve Cover Location

1 – BOOST VALVE HOUSING AND COVER
2 – BOOST VALVE TUBE

Fig. 104 Boost Valve Components

1 – SPRING AND VALVE RETAINER
2 – COVER SCREWS
3 – BOOST VALVE COVER
4 – BOOST VALVE PLUG
5 – BOOST VALVE
6 – BOOST VALVE SPRING

Fig. 105 Detent Ball And Spring

1 – SPECIAL TOOL 6583 POSITIONED ON DETENT HOUSING

Fig. 106 Park Rod

1 – MANUAL LEVER
2 – E-CLIP
3 – PARK ROD

Fig. 107 Throttle Lever E-Clip And Washer

1 – THROTTLE LEVER SHAFT
2 – E-CLIP AND WASHER
3 – MANUAL SHAFT

DN

42/44RE AUTOMATIC TRANSMISSION

21 - 75

DISASSEMBLY AND ASSEMBLY (Continued)

(16) Remove manual lever and throttle lever (Fig.

108). Rotate and lift manual lever off valve body and
throttle lever shaft. Then slide throttle lever out of
valve body.

(17) Position pencil magnet next to detent housing

to catch detent ball and spring. Then carefully
remove Retainer Tool 6583 and remove detent ball
and spring (Fig. 109).

(18) Remove screws attaching pressure adjusting

screw bracket to valve body and transfer plate (Fig.
110). Hold bracket firmly against spring tension
while removing last screw.

(19) Remove adjusting screw bracket, line pressure

adjusting screw, pressure regulator valve spring and
switch valve spring (Fig. 111). Do not remove
throttle pressure adjusting screw from bracket
and do not disturb setting of either adjusting
screw during removal.

(20) Turn upper housing over and remove switch

valve, regulator valve and spring, and manual valve
(Fig. 112).

(21) Remove kickdown detent, kickdown valve, and

throttle valve and spring (Fig. 112).

(22) Loosen

left-side

3-4

accumulator

housing

attaching screw about 2-3 threads. Then remove cen-
ter and right-side housing attaching screws (Fig.
113).

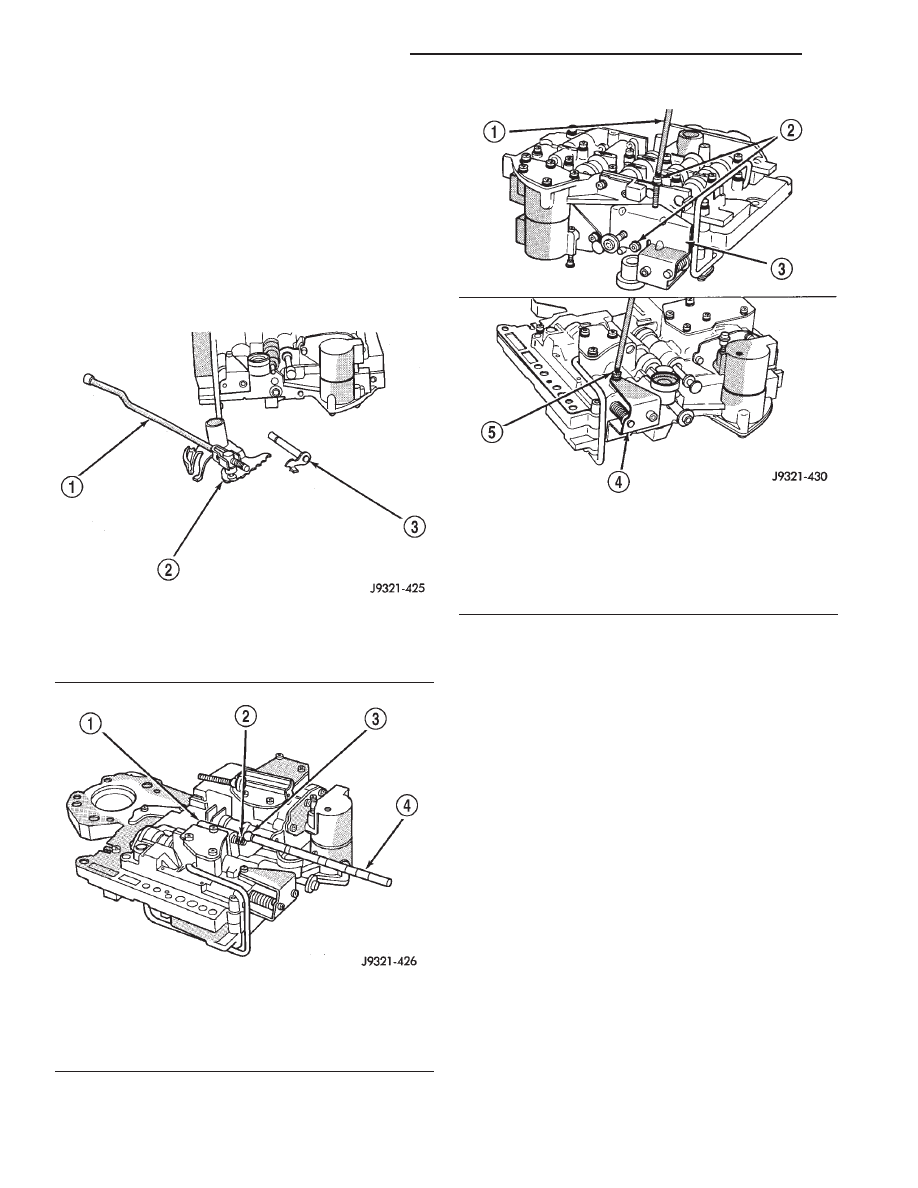

Fig. 108 Manual And Throttle Lever

1 – PARK ROD
2 – MANUAL LEVER ASSEMBLY
3 – THROTTLE LEVER

Fig. 109 Detent Ball And Spring

1 – DETENT HOUSING
2 – DETENT SPRING
3 – DETENT BALL
4 – PENCIL MAGNET

Fig. 110 Adjusting Screw Bracket Fastener

1 – T25 TORX BIT
2 – REMOVE THESE SCREWS FIRST
3 – BRACKET
4 – BRACKET
5 – REMOVE THIS SCREW LAST

21 - 76

42/44RE AUTOMATIC TRANSMISSION

DN

DISASSEMBLY AND ASSEMBLY (Continued)

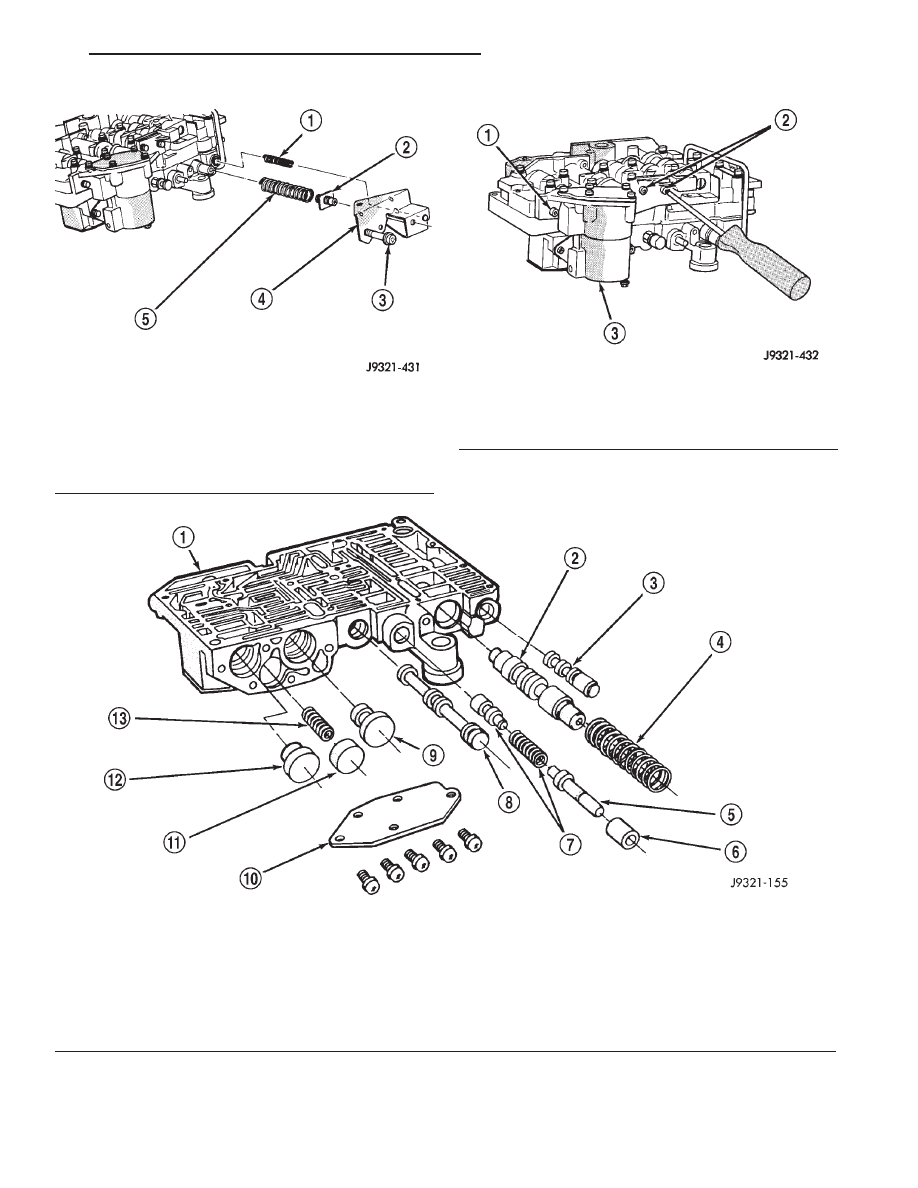

Fig. 111 Adjusting Screw Bracket And Spring

1 – SWITCH VALVE SPRING
2 – LINE PRESSURE SCREW
3 – THROTTLE PRESSURE ADJUSTING SCREW
4 – ADJUSTING SCREW BRACKET
5 – PRESSURE REGULATOR VALVE SPRING

Fig. 112 Upper Housing Control Valve Locations

1 – UPPER HOUSING
2 – REGULATOR VALVE
3 – SWITCH VALVE
4 – REGULATOR VALVE SPRING
5 – KICKDOWN VALVE
6 – KICKDOWN DETENT
7 – THROTTLE VALVE AND SPRING

8 – MANUAL VALVE
9 – 1–2 GOVERNOR PLUG
10 – GOVERNOR PLUG COVER
11 – THROTTLE PLUG
12 – 2–3 GOVERNOR PLUG
13 – SHUTTLE VALVE PRIMARY SPRING

Fig. 113 Accumulator Housing Screw Locations

1 – LOOSEN THIS SCREW
2 – REMOVE THESE SCREWS
3 – 3–4 ACCUMULATOR HOUSING

DN

42/44RE AUTOMATIC TRANSMISSION

21 - 77

DISASSEMBLY AND ASSEMBLY (Continued)
