The ECT sensor is located near the front of the

intake manifold (Fig. 35).

(1) Partially drain cooling system. Refer to Group

7, Cooling.

(2) Disconnect electrical connector from ECT sen-

sor.

(3) Remove sensor from intake manifold.

INSTALLATION

(1) Install sensor.
(2) Tighten to 11 N·m (8 ft. lbs.) torque.
(3) Connect electrical connector to sensor.
(4) Replace any lost engine coolant. Refer to Group

7, Cooling System.

INTAKE MANIFOLD AIR TEMPERATURE
SENSOR—3.9/5.2/5.9L ENGINES

The intake manifold air temperature sensor is

located in the front/side of the intake manifold (Fig.
36).

REMOVAL

(1) Remove air duct at throttle body.
(2) Disconnect electrical connector at sensor (Fig.

36).

(3) Remove sensor from intake manifold.

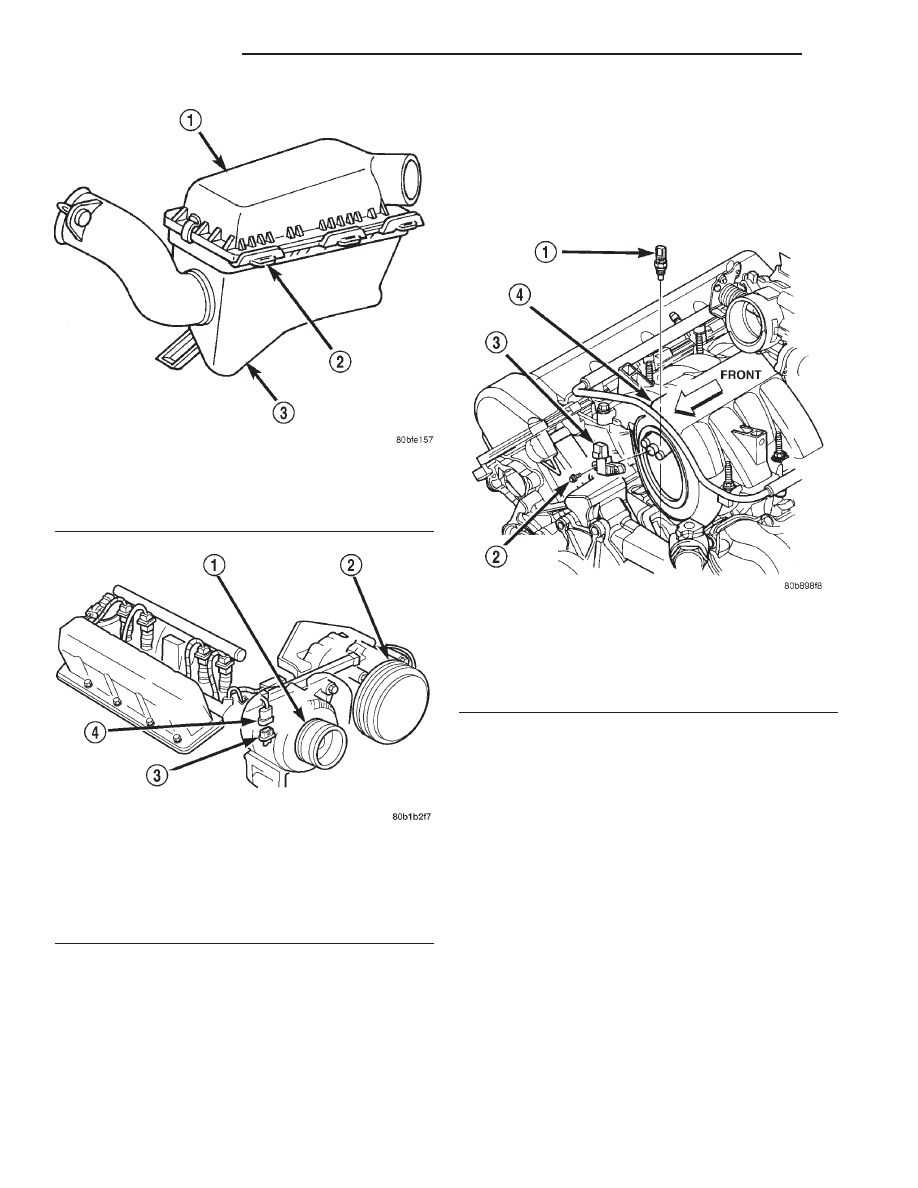

Fig. 33 Air Cleaner Housing Assembly

1 – AIR CLEANER ELEMENT COVER
2 – TABS
3 – HOUSING

Fig. 34 Engine Coolant Temperature Sensor—3.9/

5.2/5.9L Engines—Typical

1 – GENERATOR
2 – A/C COMPRESSOR
3 – ENGINE COOLANT TEMPERATURE SENSOR
4 – ELEC. CONN.

Fig. 35 Engine Coolant Temperature Sensor—4.7L

V–8 Engine

1 – ECT SENSOR
2 – MOUNTING BOLTS (2)
3 – MAP SENSOR
4 – INTAKE MANIFOLD

14 - 52

FUEL SYSTEM

DN

REMOVAL AND INSTALLATION (Continued)

INSTALLATION

(1) Install sensor to intake manifold. Tighten to 28

N·m (20 ft. lbs.) torque.

(2) Install electrical connector.
(3) Install air duct at throttle body.

INTAKE MANIFOLD AIR TEMPERATURE
SENSOR—4.7L V-8 ENGINE

The Intake Manifold Air Temperature (IAT) sensor

is installed into the intake manifold plenum near the
left side of the throttle body (Fig. 37).

REMOVAL

(1) Disconnect electrical connector from sensor.
(2) Remove sensor from intake manifold.

INSTALLATION

(1) Install sensor into intake manifold. Tighten

sensor to 28 N·m (20 ft. lbs.) torque.

(2) Connect electrical connector to sensor.

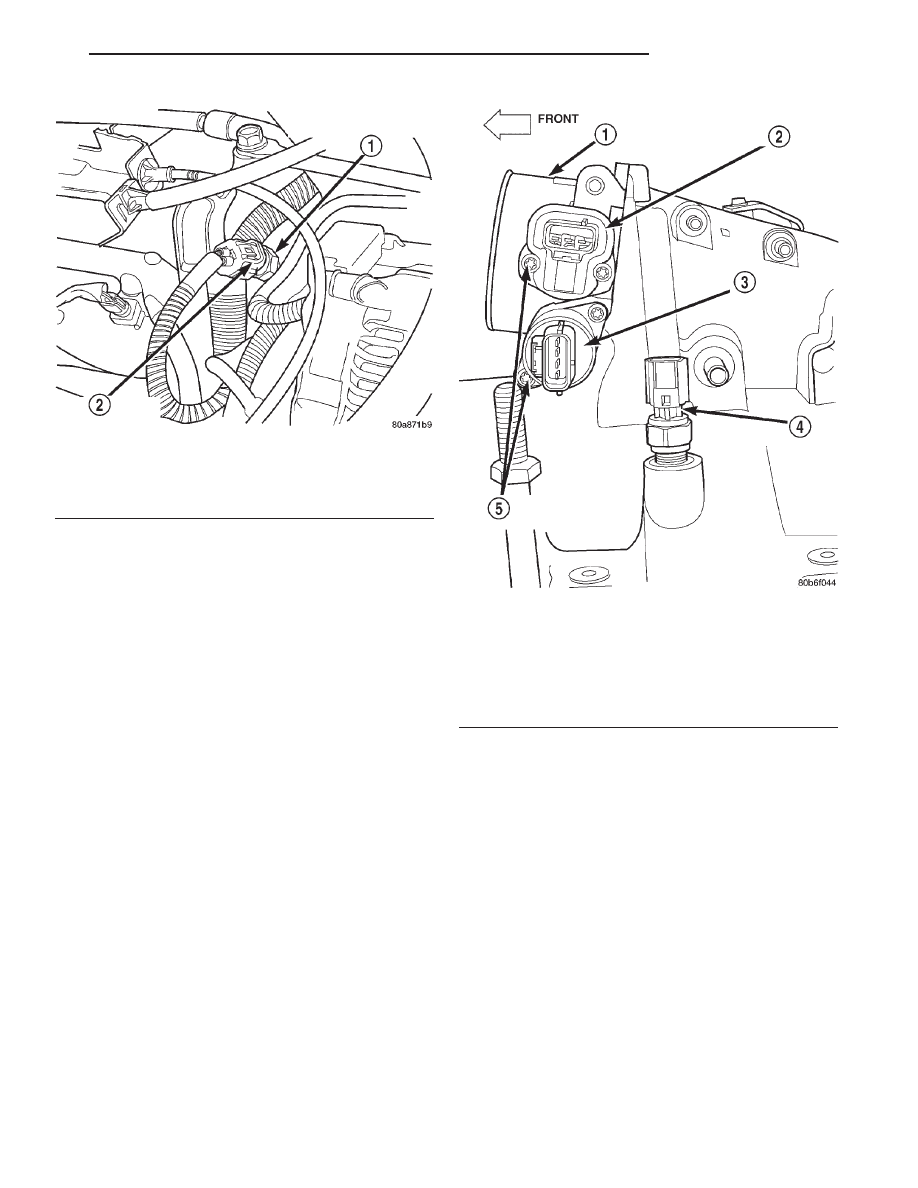

Fig. 36 Intake Manifold Air Temperature Sensor—

3.9/5.2/5.9L Engines—Typical

1 – INTAKE MANIFOLD AIR TEMPERATURE SENSOR
2 – ELECTRICAL CONNECTOR

Fig. 37 Intake Manifold Air Sensor Location—4.7L

V-8 Engine

1 – THROTTLE BODY
2 – TPS
3 – IAC MOTOR
4 – IAT SENSOR
5 – MOUNTING SCREWS

DN

FUEL SYSTEM

14 - 53

REMOVAL AND INSTALLATION (Continued)

POWER STEERING PRESSURE SWITCH

This switch is used only with 4.7L V-8 engine.
The power steering pressure switch is installed in

the power steering high-pressure hose (Fig. 38).

REMOVAL

(1) Disconnect electrical connector from power

steering pressure switch.

(2) Place a small container or shop towel beneath

switch to collect any excess fluid.

(3) Remove switch. Use back-up wrench on power

steering line to prevent line bending.

INSTALLATION

(1) Install power steering switch into power steer-

ing line.

(2) Tighten to 14–22 N·m (124–195 in. lbs.) torque.
(3) Connect electrical connector to switch.
(4) Check power steering fluid and add as neces-

sary.

(5) Start engine and again check power steering

fluid. Add fluid if necessary.

SPECIFICATIONS

TORQUE CHART

DESCRIPTION

TORQUE

Engine Coolant Temperature

Sensor—All Engines . . . . . . . 11 N·m (96 in. lbs.)

IAC Motor-To-Throttle

Body Bolts . . . . . . . . . . . . . . . 7 N·m (60 in. lbs.)

Intake Manifold Air Temp.

Sensor—All Engines . . . . . . . 28 N·m (20 ft. lbs.)

MAP Sensor Mounting

Screws—All Engines . . . . . . . 3 N·m (25 in. lbs.)

Oxygen Sensor—All Engines . . . 30 N·m (22 ft. lbs.)
Powertrain Control Module

Mounting Screws . . . . . 3–5 N·m (30–40 in. lbs.)

Throttle Body

Mounting Bolts . . . . . . . . . . 23 N·m (200 in. lbs.)

Throttle Position Sensor Mounting

Screws—All Engines . . . . . . . 7 N·m (60 in. lbs.)

SPECIAL TOOLS

FUEL SYSTEM

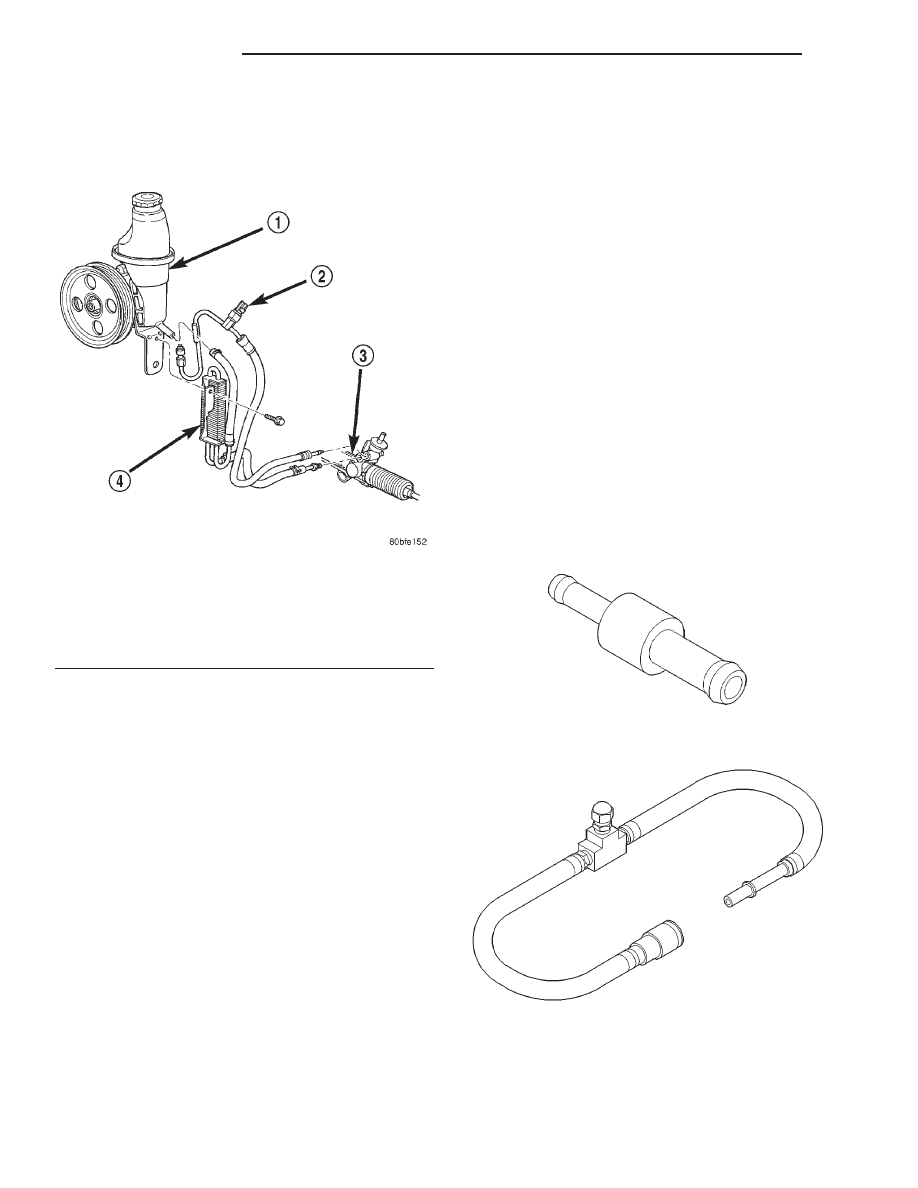

Fig. 38 Power Steering Pressure Switch—4.7L

Engine

1 – HYDRAULIC PUMP
2 – POWER STEERING PRESSURE SWITCH
3 – RACK AND PINION GEAR
4 – OIL COOLER

Fitting, Air Metering—6714

Adapters, Fuel Pressure Test—6539 and/or 6631

14 - 54

FUEL SYSTEM

DN

REMOVAL AND INSTALLATION (Continued)

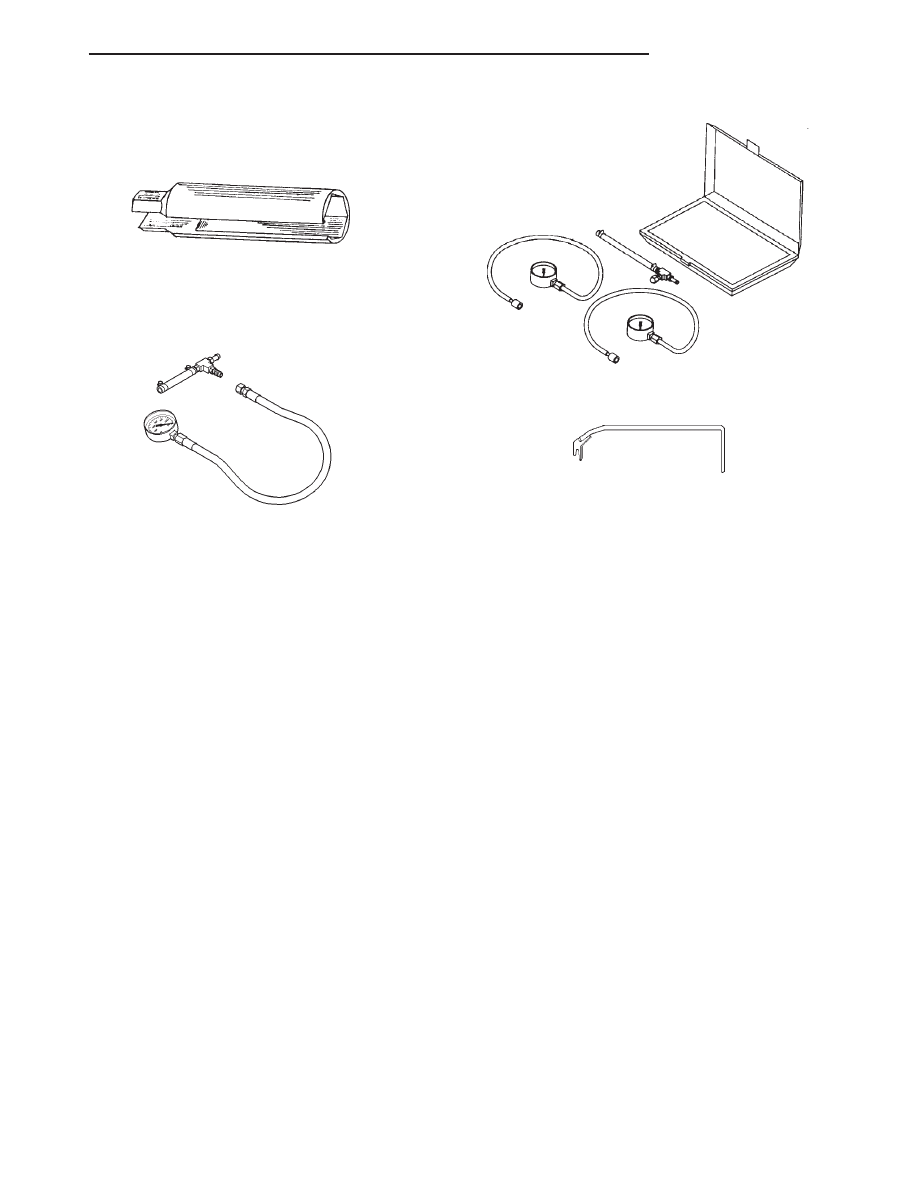

Test Kit, Fuel Pressure—C-4799-B

Fuel Line Removal Tool—6782

O2S (Oxygen Sensor) Remover/Installer—C-4907

Test Kit, Fuel Pressure—5069

DN

FUEL SYSTEM

14 - 55

SPECIAL TOOLS (Continued)
