QUARTER VENT GLASS
WEATHERSTRIP

REMOVAL

(1) Remove the quarter window. If necessary, refer

to the removal procedure.

(2) Pull the seal away from the flange around the

perimeter of the window opening (Fig. 6).

(3) Clean the flange as necessary.

INSTALLATION

(1) Center and butt the seal ends together at the

bottom, centerline of the opening.

(2) Mate the seal with the bottom flange.
(3) Mate the seal with the front, vertical flange.
(4) Move upward and mate the seal with the top

flange.

(5) Mate the seal with the rear, vertical flange.
(6) Install the quarter window.

REAR DOOR GLASS RUN
WEATHERSTRIP

REMOVAL

(1) Remove trim panel.
(2) Remove inner beltline weatherstrip.
(3) Remove outer beltline weatherstrip.
(4) Pull weatherstrip from door frame and divider

bar channel (Fig. 7).

INSTALLATION

(1) Position weatherstrip in door frame and divider

bar channel.

(2) Install outer beltline weatherstrip.
(3) Install inner beltline weatherstrip.

(4) Install trim panel.

REAR DOOR INNER BELT
WEATHERSTRIP

REMOVAL

(1) Remove trim panel.
(2) Pull weatherstrip from inner door panel (Fig.

8).

INSTALLATION

(1) Position weatherstrip on inner door panel (Fig.

8).

(2) Press into place.
(3) Install trim panel.

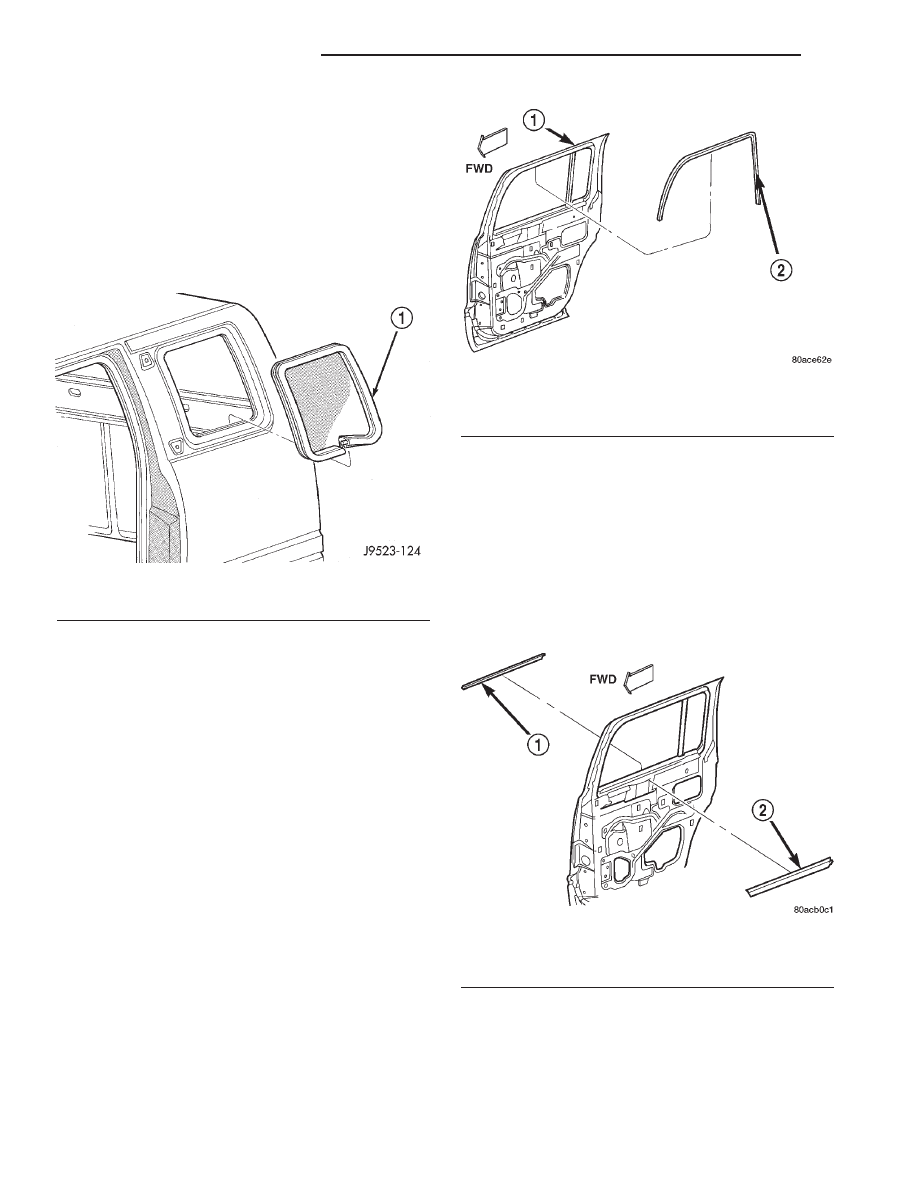

Fig. 6 Quarter Vent Weatherstrip

1 - QUARTER GLASS SEAL

Fig. 7 Glass Run Weatherstrip

1 - REAR DOOR
2 - GLASS RUN WEATHERSTRIP

Fig. 8 Inner/Outer Belt Weatherstrip

1 - OUTER BELT WEATHERSTRIP
2 - INNER BELT WEATHERSTRIP

23 - 140

WEATHERSTRIP/SEALS

AN

REAR DOOR OUTER BELT
WEATHERSTRIP

REMOVAL

(1) Lower glass.
(2) Lift corner of weatherstrip upward and remove

weatherstrip from outer door panel.

INSTALLATION

(1) Position weatherstrip on outer door panel.
(2) Press into place.
(3) Raise glass.

REAR DOOR SECONDARY
WEATHERSTRIP

REMOVAL

(1) Separate the secondary seal from the inner

door panel (Fig. 9).

INSTALLATION

(1) Thoroughly clean the area of old adhesive. Use

Mopar Super Kleen or equivalent.

(2) Position the secondary seal on the inner door

panel.

REAR DOOR WEATHERSTRIP

REMOVAL

(1) Remove door sill trim.
(2) Loosen upper and lower B-pillar trim to access

weatherstrip.

(3) Remove C-pillar trim.

(4) Pull quarter panel trim outward to access

weatherstrip.

(5) Pull weatherstrip from pinch flange around

door opening.

INSTALLATION

(1) Clean pinch flange
(2) Position the weatherstrip on the pinch flange

around door opening and press into place.

(3) Install quarter panel trim.
(4) Install C-pillar trim.
(5) Install B-pillar trim.
(6) Install door sill trim. Ensure the clips attach-

ing the sill trim to the door sill are fully seated.

(7) Install A-pillar trim.

ROOF RAIL WEATHERSTRIP/
RETAINER

REMOVAL

(1) Release door latch and open door.
(2) The rearward corner of the weatherstip is

adhesively attached to the body. Peel back the corner
of the weatherstrip to release it from the body.

(3) Pull weatherstrip from retainer.
(4) Remove screws attaching retainer to roof rail

(Fig. 10).

(5) Separate retainer from vehicle.

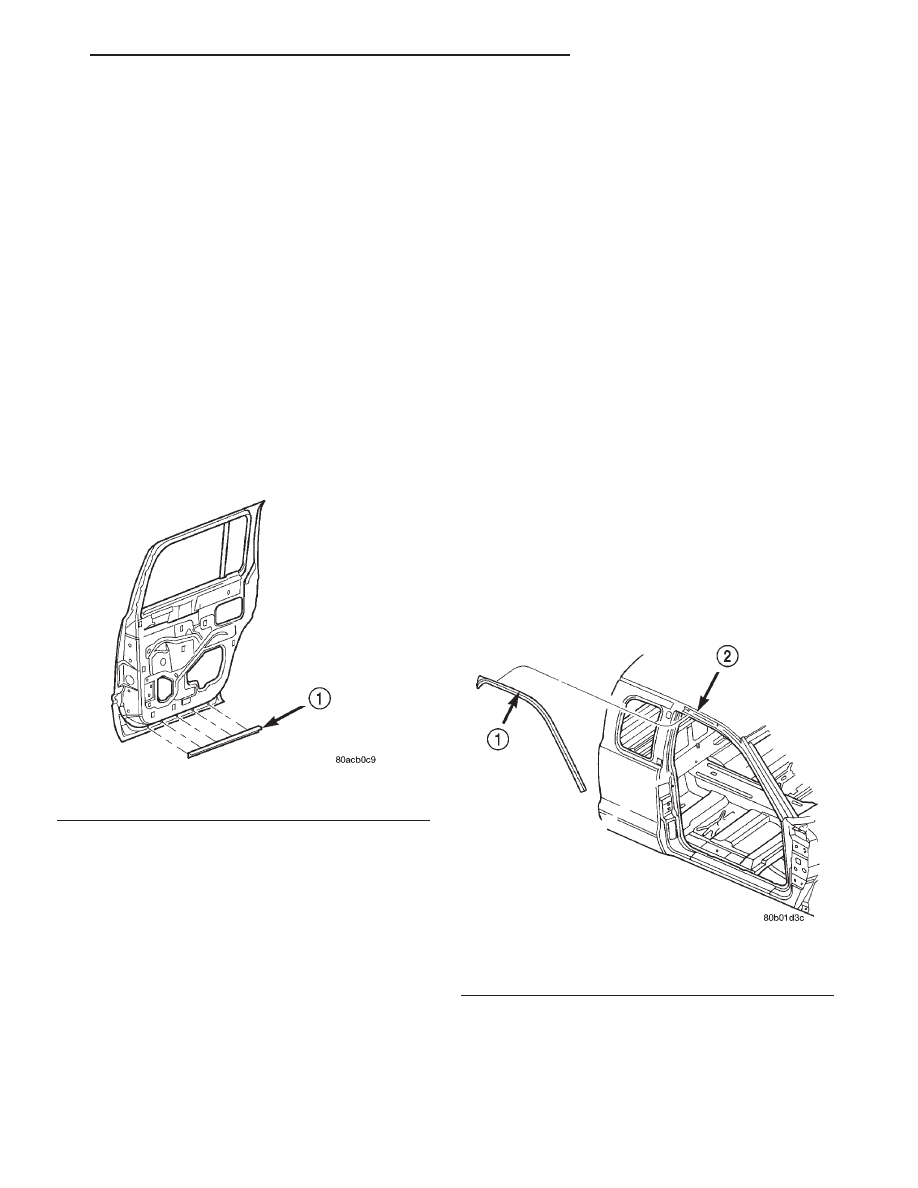

Fig. 9 Rear Door Secondary Seal

1 - REAR DOOR SILL SECONDARY SEAL

Fig. 10 Roof Rail Weatherstrip/Retainer

1 - ROOF RAIL WEATHERSTRIP
2 - RETAINER

AN

WEATHERSTRIP/SEALS

23 - 141

INSTALLATION

NOTE: The screws attaching the retainer to the roof
are coated with wax to prevent water leakage. If the
retainer has been removed from the roof, replace
the screws.

(1) Ensure the area where tape secures the weath-

erstrip is clean. Use Mopar Super Clean or equiva-
lent.

(2) Position retainer on vehicle.
(3) Install screws attaching retainer to roof rail.
(4) Starting at the forward end of retainer, push

weatherstrip on until seated.

(5) Peel the backing from the rearward end of the

weatherstrip and press to secure.

23 - 142

WEATHERSTRIP/SEALS

AN

ROOF RAIL WEATHERSTRIP/RETAINER (Continued)

HEATING & AIR CONDITIONING

TABLE OF CONTENTS

page

page

HEATING & AIR CONDITIONING

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
DIAGNOSIS AND TESTING . . . . . . . . . . . . . . . . . . 1

A/C PERFORMANCE . . . . . . . . . . . . . . . . . . . . . 1
DIAGNOSIS AND TESTING - HEATER
PERFORMANCE. . . . . . . . . . . . . . . . . . . . . . . . . 5

STANDARD PROCEDURE . . . . . . . . . . . . . . . . . . . 7

REFRIGERANT SYSTEM SERVICE
EQUIPMENT. . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

SPECIFICATIONS . . . . . . . . . . . . . . . . . . . . . . . . . 8

CONTROLS

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

DISTRIBUTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 25

PLUMBING

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

HEATING & AIR
CONDITIONING

DESCRIPTION - COOLING SYSTEM
REQUIREMENTS

To maintain the performance level of the HVAC

system, the engine cooling system must be properly
maintained. The use of a bug screen is not recom-
mended. Any obstructions in front of the radiator or
condenser will reduce the performance of the air con-
ditioning and engine cooling systems.

The engine cooling system includes the heater core

and the heater hoses. Refer to Cooling for more infor-
mation before the opening of, or attempting any ser-
vice to the engine cooling system.

DESCRIPTION - REFRIGERANT SYSTEM
SERVICE PORTS

The two refrigerant system service ports are used

to charge, recover/recycle, evacuate, and test the air
conditioning refrigerant system. Unique service port
coupler sizes are used on the R-134a system, to
ensure that the refrigerant system is not accidentally
contaminated by the use of the wrong refrigerant
(R-12), or refrigerant system service equipment.

OPERATION - REFRIGERANT SYSTEM SERVICE
PORTS

The high pressure service port is located on the liq-

uid line between the condenser and the evaporator,
near the front of the engine compartment. The low
pressure service port is located on the compressor
manifold, directly over the suction port of the com-
pressor, for 5.9L Engine. It is on the suction line
between the compressor and the evaporator for the
4.7L engine.

Each of the service ports has a threaded plastic

protective cap installed over it from the factory. After

servicing the refrigerant system, always reinstall
both of the service port caps.

DIAGNOSIS AND TESTING - A/C
PERFORMANCE

The air conditioning system is designed to provide

the passenger compartment with low temperature
and low humidity air. The evaporator, located in the
HVAC housing on the dash panel below the instru-
ment panel, is cooled to temperatures near the freez-
ing point. As warm damp air passes through the
cooled evaporator, the air transfers its heat to the
refrigerant in the evaporator tubes and the moisture
in the air condenses on the evaporator fins. During
periods of high heat and humidity, an air condition-
ing system will be more effective in the recirculation
mode (Max-A/C). With the system in the recirculation
mode, only air from the passenger compartment
passes through the evaporator. As the passenger com-
partment air dehumidifies, the air conditioning sys-
tem performance levels improve.

Humidity has an important bearing on the temper-

ature of the air delivered to the interior of the vehi-
cle. It is important to understand the effect that
humidity has on the performance of the air condition-
ing system. When humidity is high, the evaporator
has to perform a double duty. It must lower the air
temperature, and it must lower the temperature of
the moisture in the air that condenses on the evapo-
rator fins. Condensing the moisture in the air trans-
fers heat energy into the evaporator fins and tubing.
This reduces the amount of heat the evaporator can
absorb from the air. High humidity greatly reduces
the ability of the evaporator to lower the temperature
of the air.

However, evaporator capacity used to reduce the

amount of moisture in the air is not wasted. Wring-
ing some of the moisture out of the air entering the
vehicle adds to the comfort of the passengers.
Although, an owner may expect too much from their
