(36) Move reverse shift rail forward as far as pos-

sible and install fifth gear shift fork onto synchro-
nizer sleeve (Fig. 82).

(37) Install new bolt to hold fifth gear shift fork to

shift rail (Fig. 83).

(38) Install detent balls and springs into openings

in the intermediate plate (Fig. 84).

(39) Install new detent ball plugs into the inter-

mediate plate. Tighten plugs to 19 N·m (14 ft. lbs.).

(40) Install bolts to hold reverse shift arm to the

intermediate plate. Tighten bolts to 18 N·m (13 ft.
lbs.).

ADAPTER/EXTENSION HOUSING

(1) Remove any residual sealer from transmission

case, intermediate plate, adapter/extension housing,
and front bearing retainer.

(2) Apply a 1/8 to 3/16 inch wide bead of Threeb-

ond

t Liquid Gasket or equivalent as shown, making

sure to keep sealer bead to inside of bolt holes.

(3) Align geartrain and shift rails with mating

holes in transmission case and install transmission
case to the intermediate plate (Fig. 85). Verify that
the transmission case is seated on the intermediate
plate.

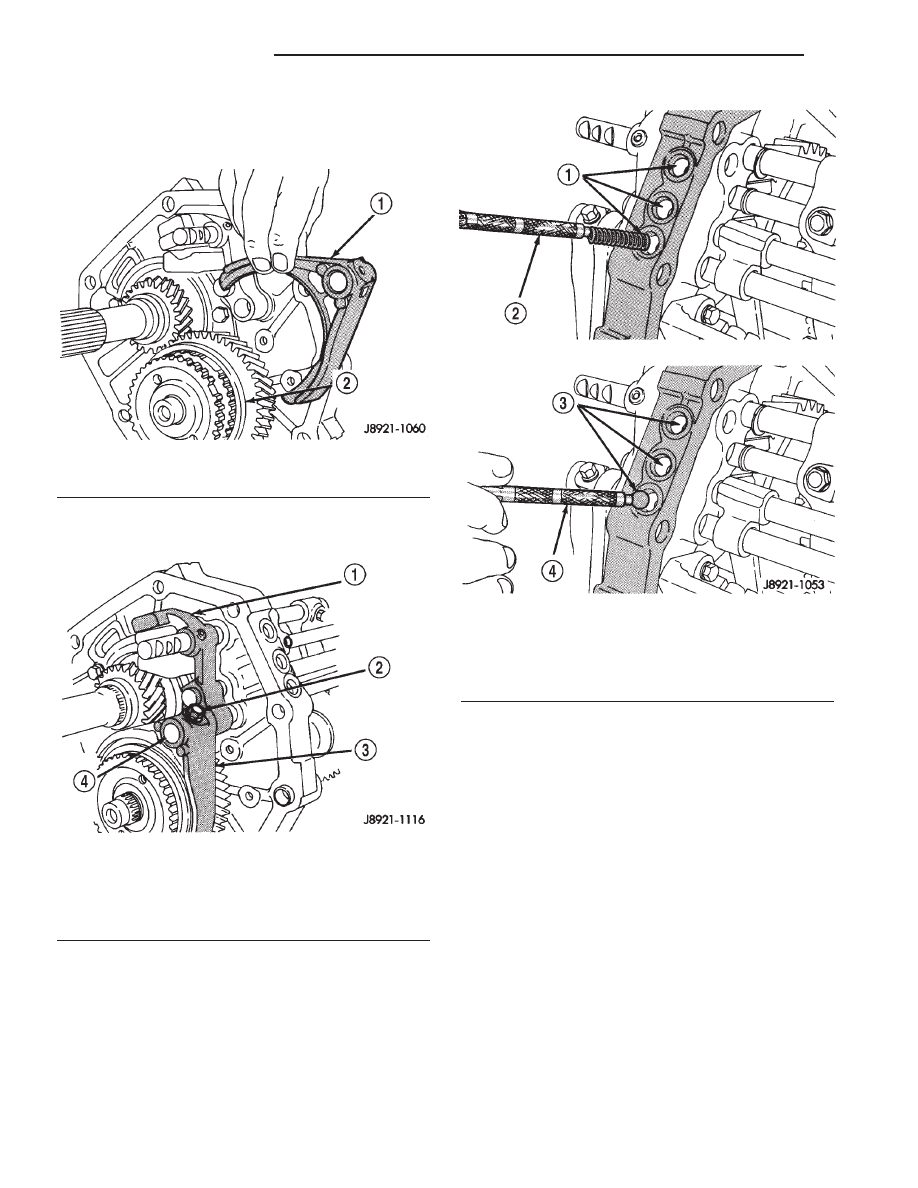

Fig. 82 FIFTH GEAR SHIFT FORK

1 - SHIFT FORK

Fig. 83 Fifth Gear Shift Fork Retainer

1 - REVERSE SHIFT-HEAD AND RAIL
2 - SHIFT FORK BOLT
3 - SHIFT FORK
4 - SHIFT RAIL

Fig. 84 DETENT BALLS AND SPRINGS

1 - SPRINGS
2 - MAGNET
3 - BALLS
4 - MAGNET

21a - 26

MANUAL - AX15

R1

MANUAL - AX15 (Continued)

(4) Install new front bearing snap rings (Fig. 86).

(5) Apply 1/8 inch wide bead of Threebond

t Liquid

Gasket or equivalent to the front bearing retainer
sealing surface.

(6) Install the front bearing retainer (Fig. 87)and

tighten bolts to 17 N·m (12 ft. lbs.).

(7) Apply a 1/8 to 3/16 inch wide bead of Threeb-

ond

t Liquid Gasket or equivalent to sealing surface

of adapter/extension housing. Keep sealer bead to
inside of bolt holes.

(8) Install adapter or extension housing on inter-

mediate plate (Fig. 88) and tighten housing bolts to
37 N·m (27 ft. lbs.).

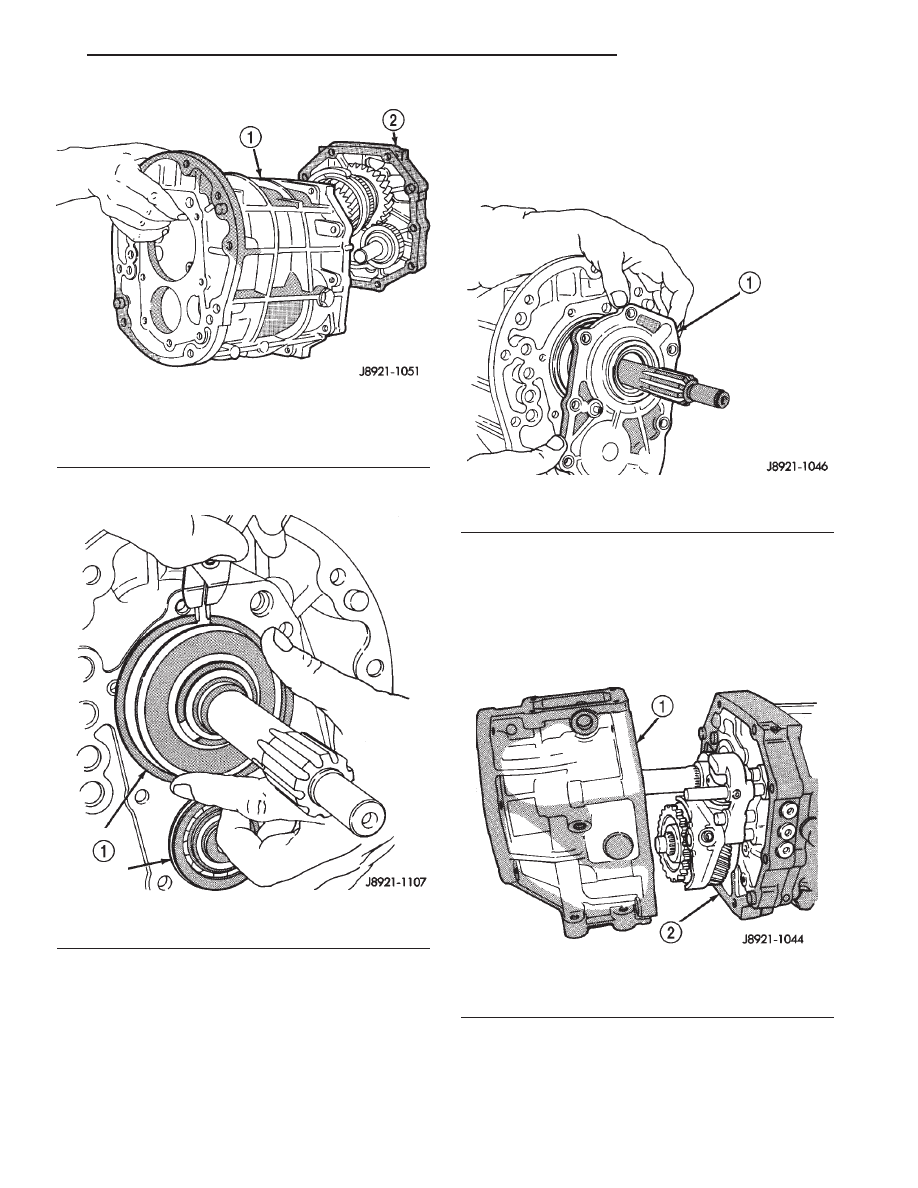

Fig. 85 Transmission Gear Case to the Intermediate

Plate

1 - GEAR CASE
2 - INTERMEDIATE PLATE

Fig. 86 Front Bearing Snap-rings

1 - SNAP RINGS

Fig. 87 FRONT BEARING RETAINER

1 - RETAINER

Fig. 88 ADAPTER/EXTENSION HOUSING

1 - HOUSING
2 - INTERMEDIATE PLATE

R1

MANUAL - AX15

21a - 27

MANUAL - AX15 (Continued)

(9) Position shift arm in shifter tower opening of

adapter/extension housing (Fig. 89). Verify shifter
arm is engaged into the shift rails.

(10) Start shifter arm shaft in hole in back of

adapter/extension

housing. Align

shift

arm

and

shifter arm shaft and insert shifter arm shaft
through the shifter arm and into the forward portion
of the adapter/extension housing (Fig. 90).

(11) Rotate shifter arm shaft until the hole in the

shift arm is aligned with the hole in the shaft.

(12) Installshift arm retainer bolt and tighten to

38 N·m (28 ft. lbs.) (Fig. 91).

(13) Install and tighten shifter arm shaft plug to

18 N·m (13 ft. lbs.) (Fig. 92).

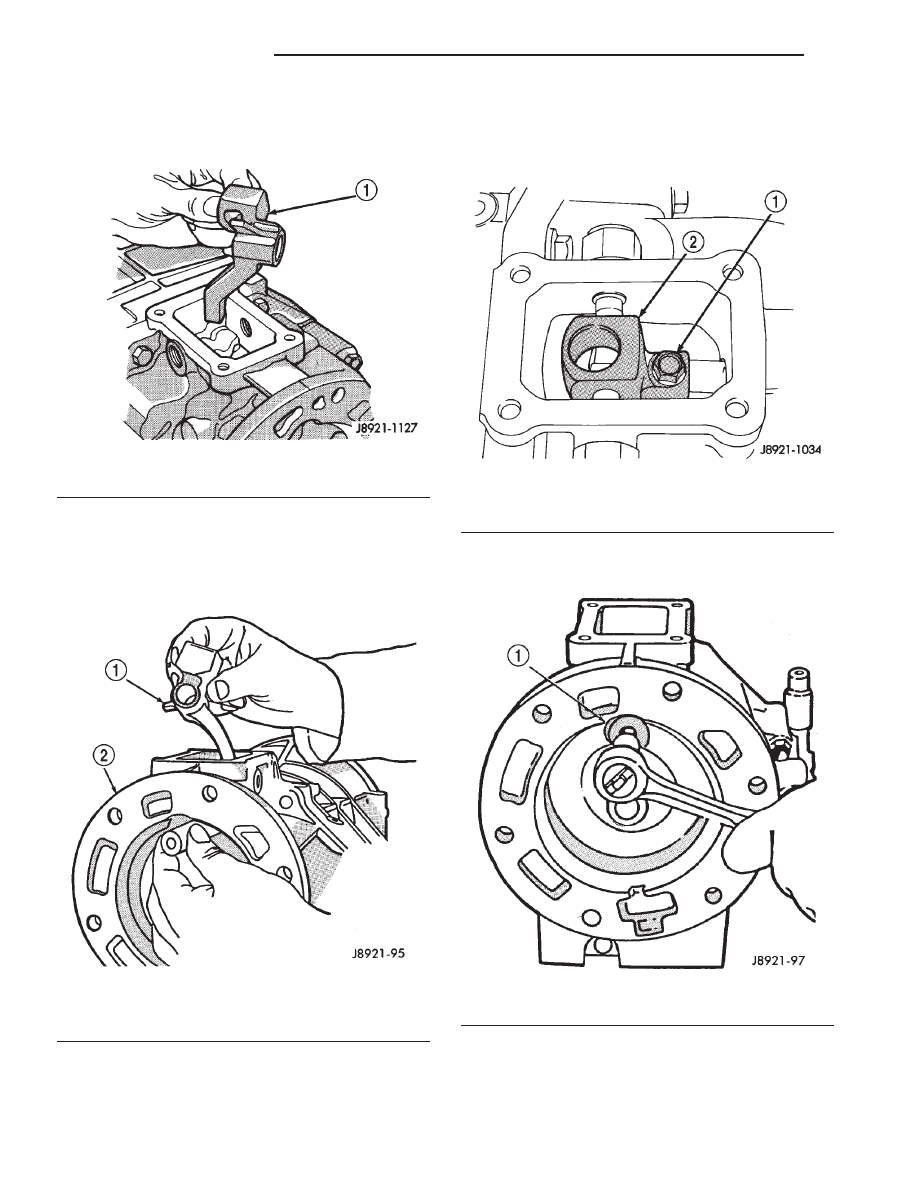

Fig. 89 Position Shift Arm in Transmission Case

1 - SHIFT ARM

Fig. 90 Shifter Arm Shaft

1 - SHIFT ARM
2 - ADAPTER OR EXTENSION HOUSING

Fig. 91 SHIFT ARM RETAINER BOLT

1 - BOLT
2 - SHIFT ARM

Fig. 92 Shifter Arm Shaft Plug Installation

1 - SHAFT PLUG

21a - 28

MANUAL - AX15

R1

MANUAL - AX15 (Continued)

(14) Install shifter restrictor pins in shift tower

and tighten to 27 N·m (20 ft. lbs.) (Fig. 93).

(15) Install shift detent ball in detent opening (Fig.

94).

(16) Install detent spring (Fig. 95).

(17) Install detent plug and tighten to 19 N·m (14

ft. lbs.) (Fig. 96).

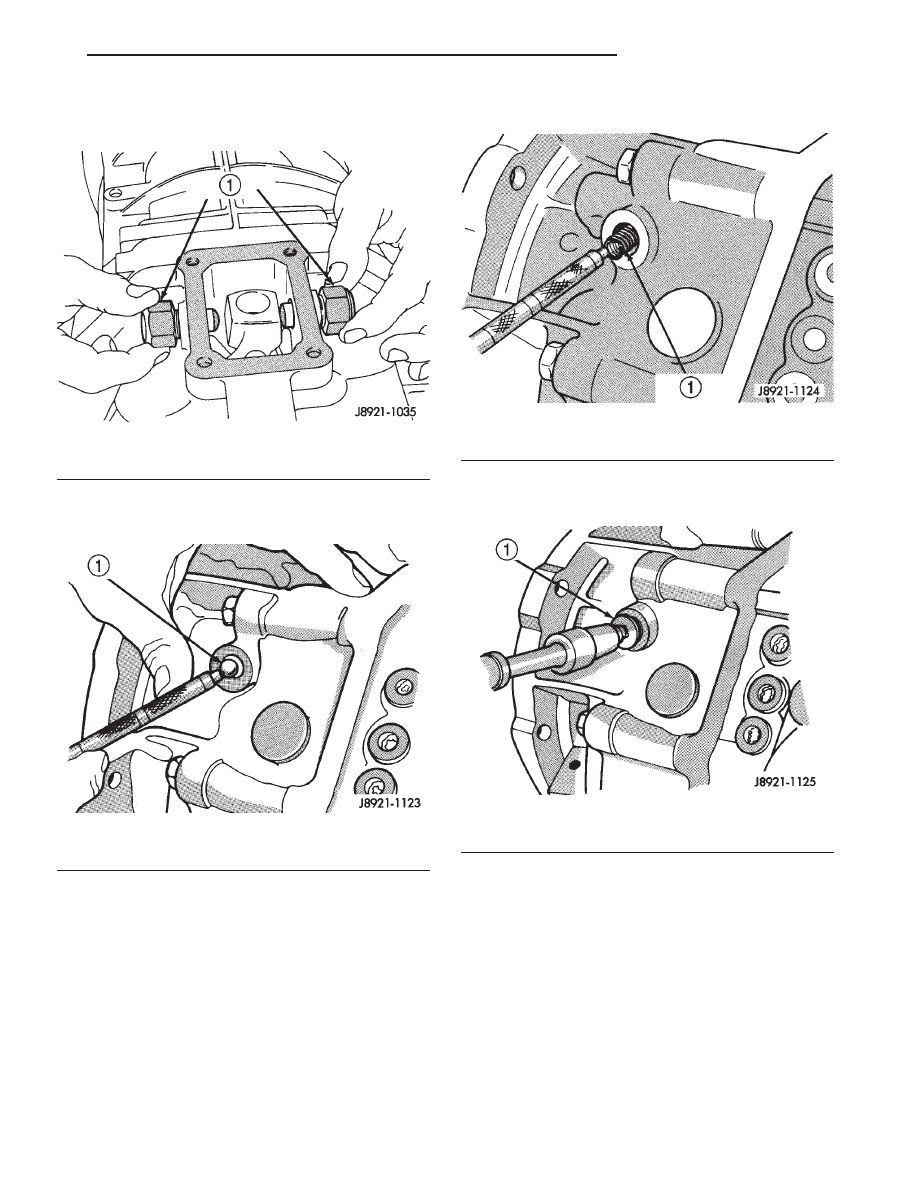

Fig. 93 SHIFTER RESTRICTOR PINS

1 - PINS

Fig. 94 DETENT BALL

1 - BALL

Fig. 95 DETENT SPRING

1 - SPRING

Fig. 96 DETENT BALL PLUG

1 - PLUG
