Check the two separator plates for distortion or

damage of any kind. Inspect the upper housing,
lower housing, 3-4 accumulator housing, and transfer
plate carefully. Be sure all fluid passages are clean
and clear. Check condition of the upper housing and
transfer plate check balls as well. The check balls
and ball seats must not be worn or damaged.

Trial fit each valve and plug in its bore to check

freedom of operation. When clean and dry, the valves
and plugs should drop freely into the bores.

Valve body bores do not change dimensionally with

use. If the valve body functioned correctly when new,
it will continue to operate properly after cleaning and
inspection. It should not be necessary to replace a
valve body assembly unless it is damaged in han-
dling.

The only serviceable valve body components are

listed below. The remaining valve body components
are serviced only as part of a complete valve body
assembly. Serviceable parts are:

• dual solenoid and harness assembly

• solenoid gasket

• solenoid case connector O-rings and shoulder

bolt

• switch valve and spring

• pressure adjusting screw and bracket assembly

• throttle lever

• manual lever and shaft seal

• throttle lever shaft seal, washer, and E-clip

• fluid filter and screws

• detent ball and spring

• valve body screws

• governor pressure solenoid

• governor pressure sensor and retaining clip

• park lock rod and E-clip

ASSEMBLY

CAUTION: Do not force valves or plugs into place
during reassembly. If the valve body bores, valves
and plugs are free of distortion or burrs, the valve
body components should all slide into place easily.
In addition, do not overtighten the transfer plate
and valve body screws during reassembly. Over-
tightening can distort the housings resulting in
valve sticking, cross leakage and unsatisfactory
operation. Tighten valve body screws to recom-
mended torque only.

LOWER HOUSING

(1) Lubricate valves, springs, and the housing

valve and plug bores with clean transmission fluid
(Fig. 314).

(2) Install 3-4 timing valve spring and valve in

lower housing.

(3) Install 3-4 quick fill valve in lower housing.
(4) Install 3-4 quick fill valve spring and plug in

housing.

(5) Install timing valve end plate. Tighten end

plate screws to 4 N·m (35 in. lbs.) torque.

3-4 ACCUMULATOR

(1) Lubricate accumulator piston, seals and hous-

ing piston bore with clean transmission fluid (Fig.
315).

(2) Install new seal rings on accumulator piston.
(3) Install piston and spring in housing.
(4) Install end plate on housing.

TRANSFER PLATE

(1) Install rear clutch and rear servo check balls in

transfer plate (Fig. 317).

(2) Install filter screen in upper housing separator

plate (Fig. 318).

(3) Align and position upper housing separator

plate on transfer plate (Fig. 319).

(4) Install brace plate (Fig. 319). Tighten brace

attaching screws to 4 N·m (35 in. lbs.) torque.

(5) Install remaining separator plate attaching

screws. Tighten screws to 4 N·m (35 in. lbs.) torque.

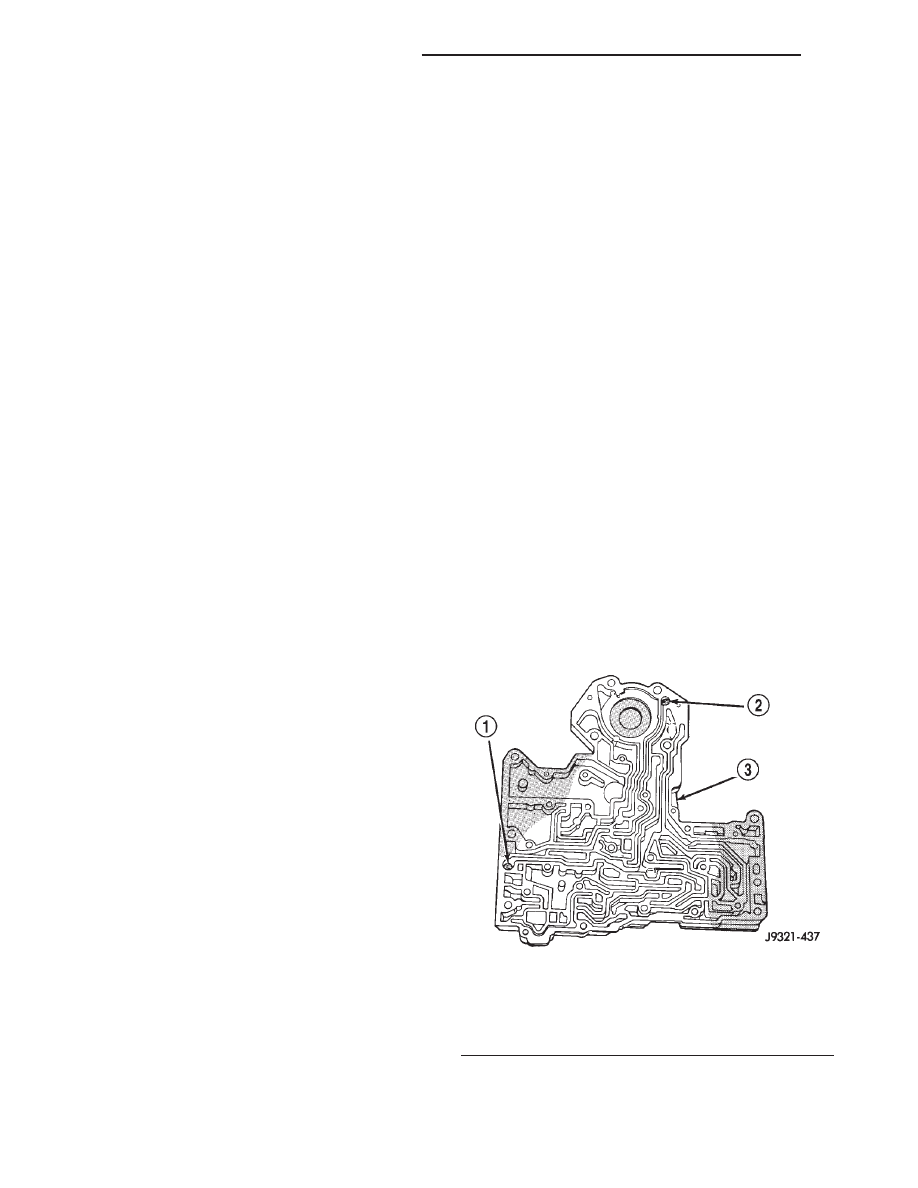

Fig. 317 Rear Clutch And Rear Servo Check Ball

Locations

1 - REAR CLUTCH CHECK BALL
2 - REAR SERVO CHECK BALL
3 - TRANSFER PLATE

21 - 428

AUTOMATIC TRANSMISSION - 46RE

AN

VALVE BODY (Continued)

UPPER AND LOWER HOUSING

(1) Position upper housing so internal passages

and check ball seats are facing upward. Then install
check balls in housing (Fig. 320). Eight check balls
are used. The single large check ball is approxi-
mately 8.7 mm (11/32 in.) diameter. The single small
check ball is approximately 4.8 mm (3/16 in.) in
diameter. The remaining 6 check balls are approxi-
mately 6.3 mm (1/4 in.) in diameter.

(2) Position assembled transfer plate and upper

housing separator plate on upper housing (Fig. 321).
Be sure filter screen is seated in proper housing
recess.

(3) Install the ECE check ball into the transfer

plate (Fig. 306). The ECE check ball is approximately
4.8 mm (3/16 in.) in diameter.

(4) Position lower housing separator plate on

transfer plate (Fig. 322).

(5) Install lower housing on assembled transfer

plate and upper housing (Fig. 323).

(6) Install and start all valve body screws by hand

except for the screws to hold the boost valve tube
brace. Save those screws for later installation. Then
tighten screws evenly to 4 N·m (35 in. lbs.) torque.
Start at center and work out to sides when tighten-
ing screws (Fig. 323).

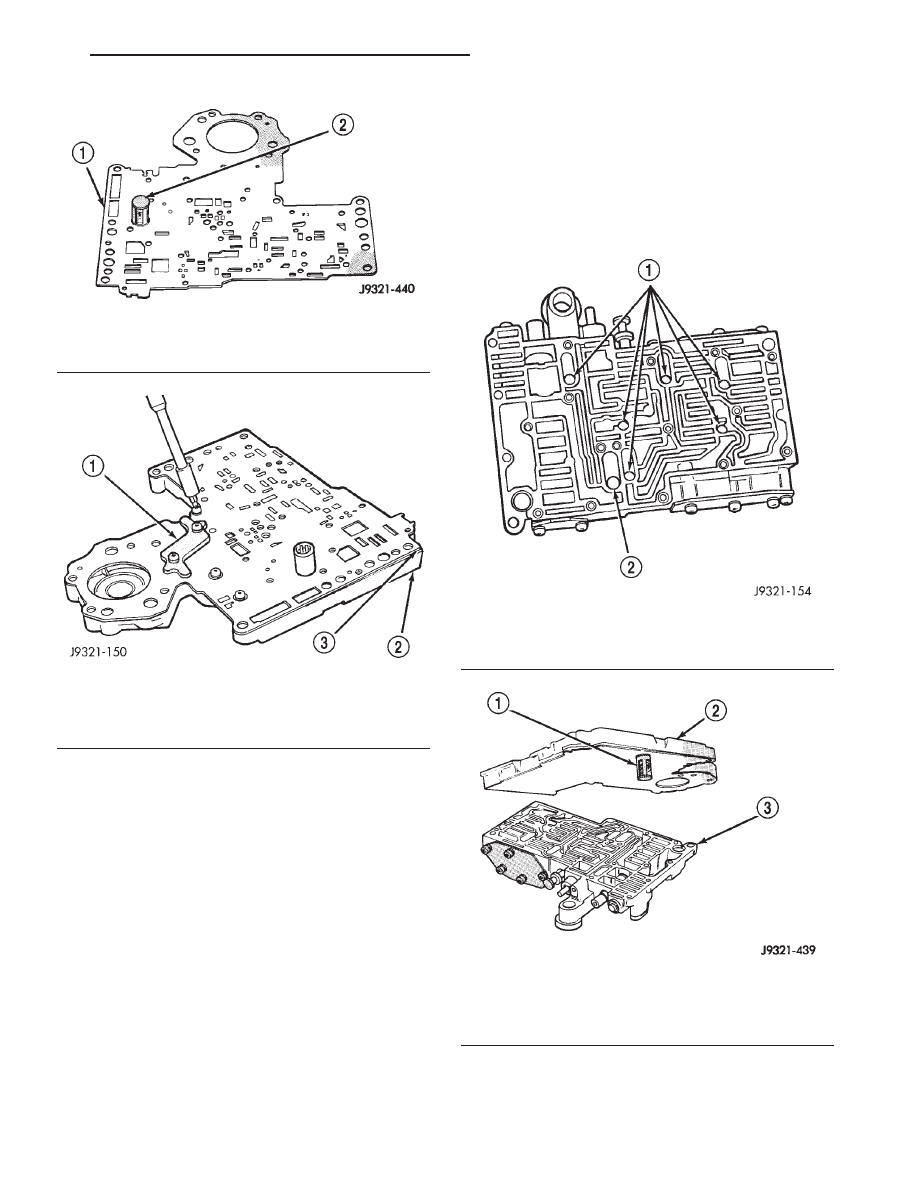

Fig. 318 Separator Plate Filter Screen Installation

1 - UPPER HOUSING SEPARATOR PLATE
2 - FILTER SCREEN

Fig. 319 Brace Plate

1 - BRACE
2 - TRANSFER PLATE
3 - SEPARATOR PLATE

Fig. 320 Check Ball Locations In Upper Housing

1 - SMALL DIAMETER CHECK BALLS (6)
2 - LARGE DIAMETER CHECK BALL (1)

Fig. 321 Installing Transfer Plate On Upper Housing

1 - FILTER SCREEN
2 - TRANSFER PLATE/SEPARATOR PLATE ASSEMBLY
3 - UPPER HOUSING

AN

AUTOMATIC TRANSMISSION - 46RE

21 - 429

VALVE BODY (Continued)

UPPER HOUSING VALVE AND PLUG

Refer to (Fig. 324), (Fig. 325) and (Fig. 326) to per-

form the following steps.

(1) Lubricate valves, plugs, springs with clean

transmission fluid.

(2) Assemble regulator valve line pressure plug,

sleeve, throttle plug and spring. Insert assembly in
upper housing and install cover plate. Tighten cover
plate screws to 4 N·m (35 in. lbs.) torque.

(3) Install 1-2 and 2-3 shift valves and springs.
(4) Install 1-2 shift control valve and spring.
(5) Install retainer, spring, limit valve, and 2-3

throttle plug from limit valve housing.

(6) Install limit valve housing and cover plate.

Tighten screws to 4 N·m (35 in. lbs.).

(7) Install shuttle valve as follows:

(a) Insert plastic guides in shuttle valve second-

ary spring and install spring on end of valve.

(b) Install shuttle valve into housing.
(c) Hold shuttle valve in place.
(d) Compress secondary spring and install E-clip

in groove at end of shuttle valve.

(e) Verify that spring and E-clip are properly

seated before proceeding.
(8) Install shuttle valve cover plate. Tighten cover

plate screws to 4 N·m (35 in. lbs.) torque.

(9) Install 1-2 and 2-3 valve governor plugs in

valve body.

(10) Install shuttle valve primary spring and

throttle plug.

(11) Align and install governor plug cover. Tighten

cover screws to 4 N·m (35 in. lbs.) torque.

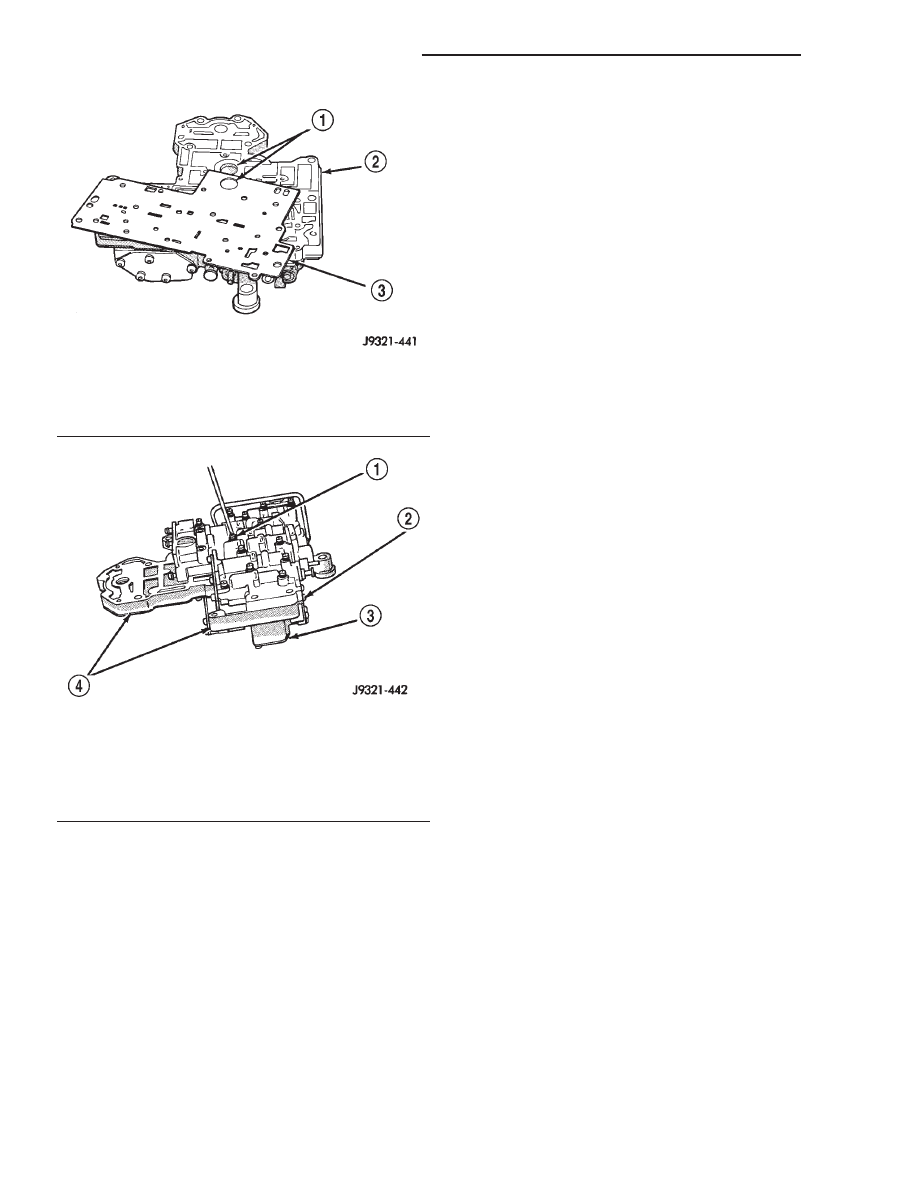

Fig. 322 Lower Housing Separator Plate

1 - BE SURE TO ALIGN BORES
2 - TRANSFER PLATE
3 - LOWER HOUSING (OVERDRIVE) SEPARATOR PLATE

Fig. 323 Installing Lower Housing On Transfer Plate

And Upper Housing

1 - VALVE BODY SCREWS (13)
2 - LOWER HOUSING
3 - UPPER HOUSING
4 - TRANSFER PLATE

21 - 430

AUTOMATIC TRANSMISSION - 46RE

AN

VALVE BODY (Continued)

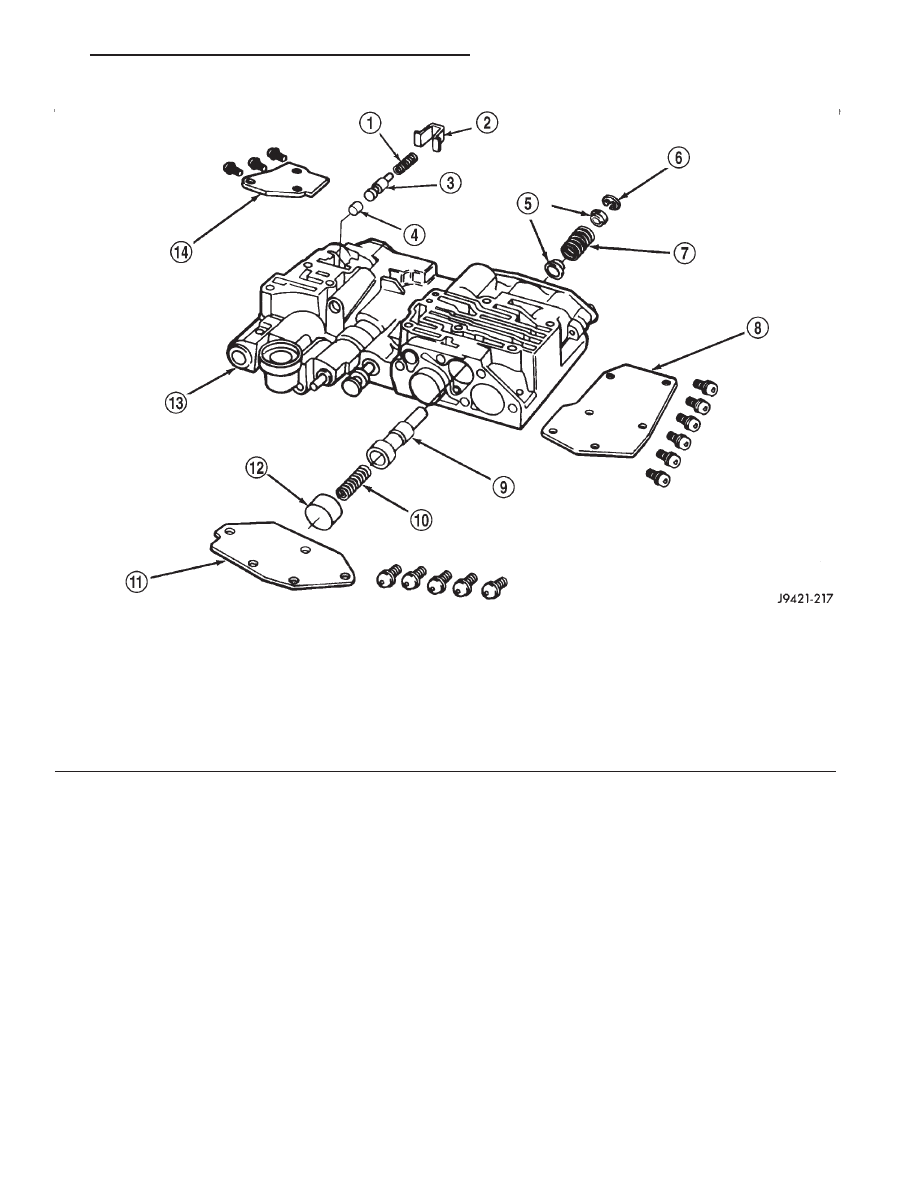

Fig. 324 Shuttle and Boost Valve Locations

1 - SPRING

8 - SHUTTLE VALVE COVER

2 - RETAINER

9 - SHUTTLE VALVE

3 - BOOST VALVE

10 - SHUTTLE VALVE PRIMARY SPRING

4 - BOOST VALVE PLUG

11 - GOVERNOR PLUG COVER

5 - SPRING GUIDES

12 - THROTTLE PLUG

6 - E-CLIP

13 - UPPER HOUSING

7 - SHUTTLE VALVE SECONDARY SPRING

14 - BOOST VALVE COVER
