(5) Compare position of cable end to attachment

stud on throttle body lever:

• Cable end and attachment stud should be

aligned (or centered on one another) to within 1 mm
(0.039 in.) in either direction (Fig. 242).

• If cable end and attachment stud are misaligned

(off center), cable will have to be adjusted as
described in Throttle Valve Cable Adjustment proce-
dure.

(6) Reconnect cable end to attachment stud. Then

with aid of a helper, observe movement of transmis-
sion throttle lever and lever on throttle body.

• If both levers move simultaneously from idle to

half-throttle and back to idle position, adjustment is
correct.

• If transmission throttle lever moves ahead of, or

lags behind throttle body lever, cable adjustment will
be necessary. Or, if throttle body lever prevents
transmission lever from returning to closed position,
cable adjustment will be necessary.

ADJUSTMENT PROCEDURE

(1) Turn ignition switch to OFF position.
(2) Remove air cleaner if necessary.
(3) Disconnect cable end from attachment stud.

Carefully slide cable off stud. Do not pry or pull
cable off.

(4) Verify that transmission throttle lever is in

fully closed position. Then be sure lever on throttle
body is at curb idle position.

(5) Pry the T.V. cable lock (A) into the UP position

(Fig. 242). This will unlock the cable and allow for
readjustment.

(6) Apply just enough tension on the T.V. cable (B)

to remove any slack in the cable.Pulling too tight
will cause the T.V. lever on the transmission to
move out of its idle position, which will result
in an incorrect T.V. cable adjustment. Slide the
sheath of the T.V. cable (D) back and forth until the
centerlines of the T.V. cable end (B) and the throttle
bell crank lever (C) are aligned within one millimeter
(1mm) (Fig. 242).

(7) While holding the T.V. cable in the set position

push the T.V. cable lock (A) into the down position
(Fig. 242). This will lock the present T.V. cable
adjustment.

NOTE: Be sure that as the cable is pulled forward
and centered on the throttle lever stud, the cable
housing moves smoothly with the cable. Due to the
angle at which the cable housing enters the spring
housing, the cable housing may bind slightly and
create an incorrect adjustment.

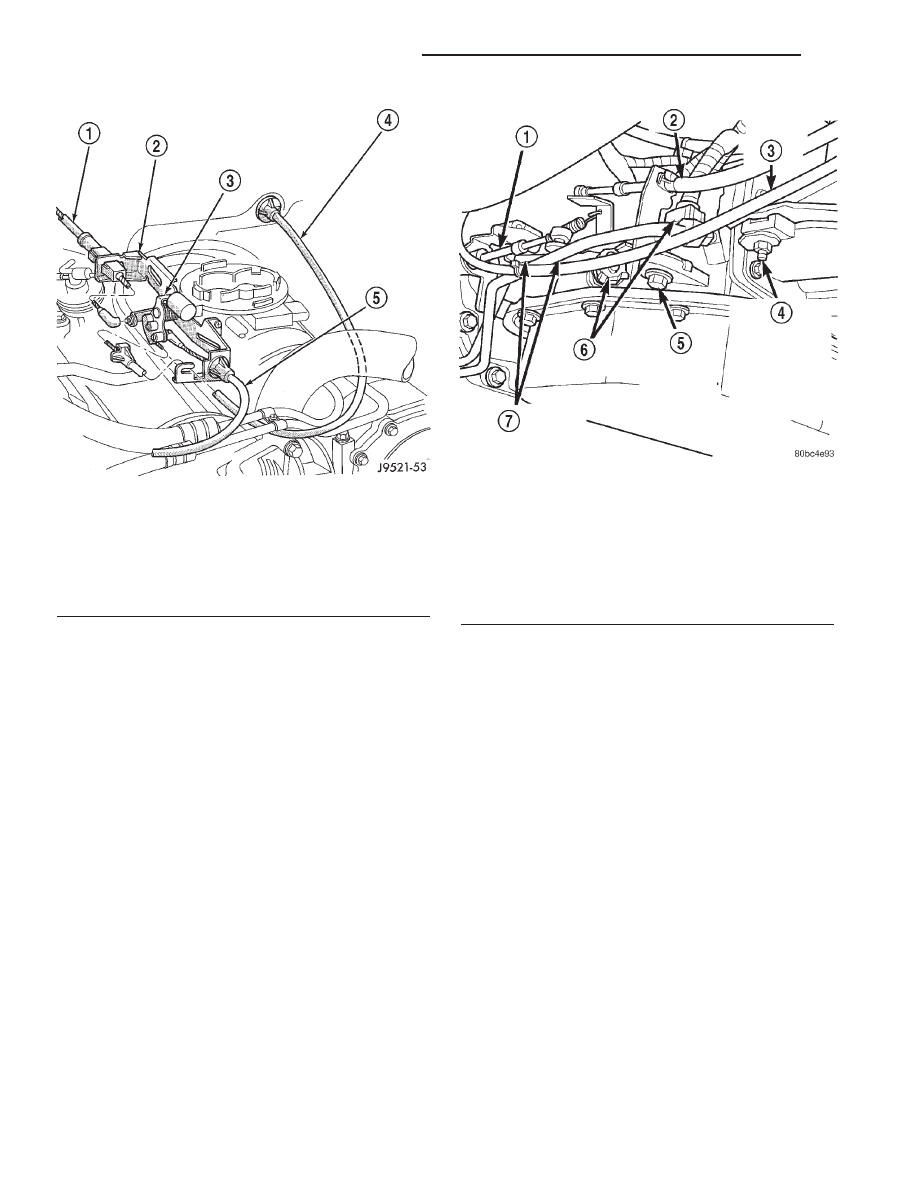

Fig. 240 Throttle Valve Cable Attachment - At

Engine

1 - THROTTLE VALVE CABLE
2 - CABLE BRACKET
3 - THROTTLE BODY LEVER
4 - ACCELERATOR CABLE
5 - SPEED CONTROL CABLE

Fig. 241 Throttle Valve Cable at Transmission

1 - TRANSMISSION SHIFTER CABLE
2 - THROTTLE VALVE CABLE
3 - TRANSFER CASE SHIFTER CABLE
4 - TRANSFER CASE SHIFTER CABLE BRACKET RETAINING
BOLT (1 OR 2)
5 - THROTTLE VALVE CABLE BRACKET RETAINING BOLT
6 - ELECTRICAL CONNECTORS
7 - TRANSMISSION FLUID LINES

21 - 384

AUTOMATIC TRANSMISSION - 46RE

AN

THROTTLE VALVE CABLE (Continued)

(8) Reconnect the T.V. cable (B) to the throttle

bellcrank lever (C).

(9) Check cable adjustment. Verify transmission

throttle lever and lever on throttle body move simul-
taneously.

TORQUE CONVERTER

DESCRIPTION

The torque converter (Fig. 243) is a hydraulic

device that couples the engine crankshaft to the
transmission. The torque converter consists of an
outer shell with an internal turbine, a stator, an
overrunning clutch, an impeller and an electronically
applied converter clutch. The converter clutch pro-
vides reduced engine speed and greater fuel economy
when engaged. Clutch engagement also provides
reduced transmission fluid temperatures. The torque
converter hub drives the transmission oil (fluid)
pump.

The torque converter is a sealed, welded unit that

is not repairable and is serviced as an assembly.

CAUTION: The torque converter must be replaced if
a transmission failure resulted in large amounts of
metal or fiber contamination in the fluid. If the fluid
is contaminated, flush the all transmission fluid
cooler(s) and lines.

IMPELLER

The impeller (Fig. 244) is an integral part of the

converter housing. The impeller consists of curved
blades placed radially along the inside of the housing
on the transmission side of the converter. As the con-
verter housing is rotated by the engine, so is the
impeller, because they are one and the same and are
the driving members of the system.

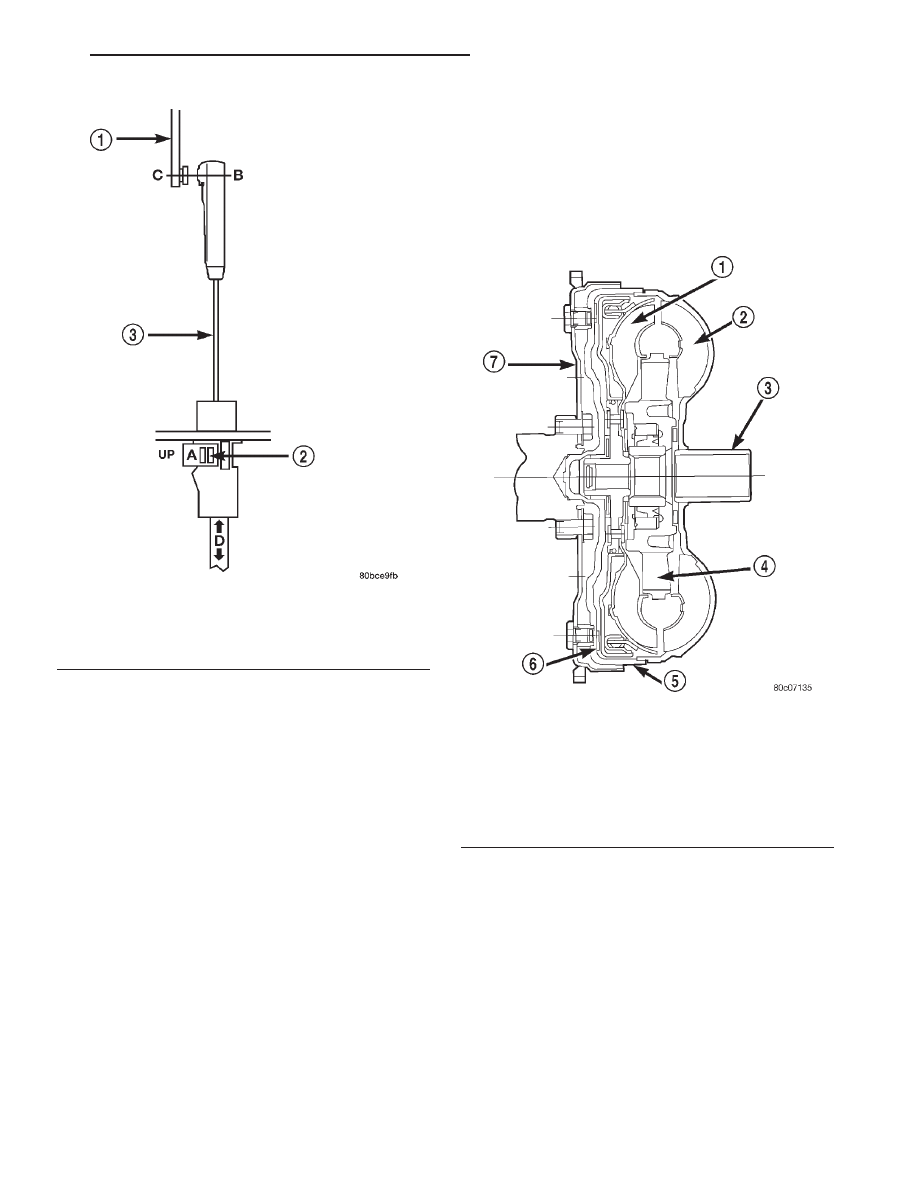

Fig. 242 Throttle Valve Cable at Throttle Linkage

1 - THROTTLE LINKAGE
2 - THROTTLE VALVE CABLE LOCKING CLIP
3 - THROTTLE VALVE CABLE

Fig. 243 Torque Converter Assembly

1 - TURBINE
2 - IMPELLER
3 - HUB
4 - STATOR
5 - FRONT COVER
6 - CONVERTER CLUTCH DISC
7 - DRIVE PLATE

AN

AUTOMATIC TRANSMISSION - 46RE

21 - 385

THROTTLE VALVE CABLE (Continued)

TURBINE

The turbine (Fig. 245) is the output, or driven,

member of the converter. The turbine is mounted
within the housing opposite the impeller, but is not
attached to the housing. The input shaft is inserted
through the center of the impeller and splined into
the turbine. The design of the turbine is similar to
the impeller, except the blades of the turbine are
curved in the opposite direction.

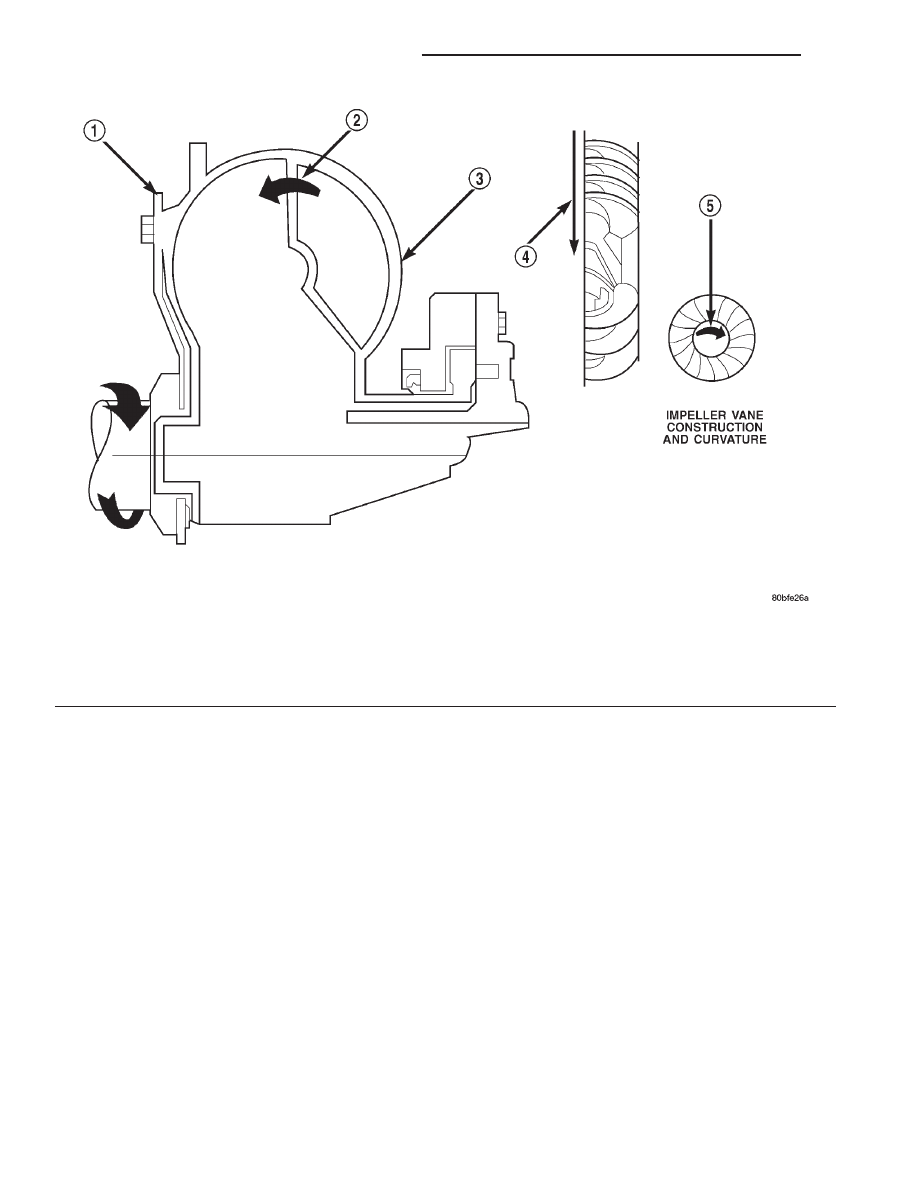

Fig. 244 Impeller

1 - ENGINE FLEXPLATE

4 - ENGINE ROTATION

2 - OIL FLOW FROM IMPELLER SECTION INTO TURBINE
SECTION

5 - ENGINE ROTATION

3 - IMPELLER VANES AND COVER ARE INTEGRAL

21 - 386

AUTOMATIC TRANSMISSION - 46RE

AN

TORQUE CONVERTER (Continued)

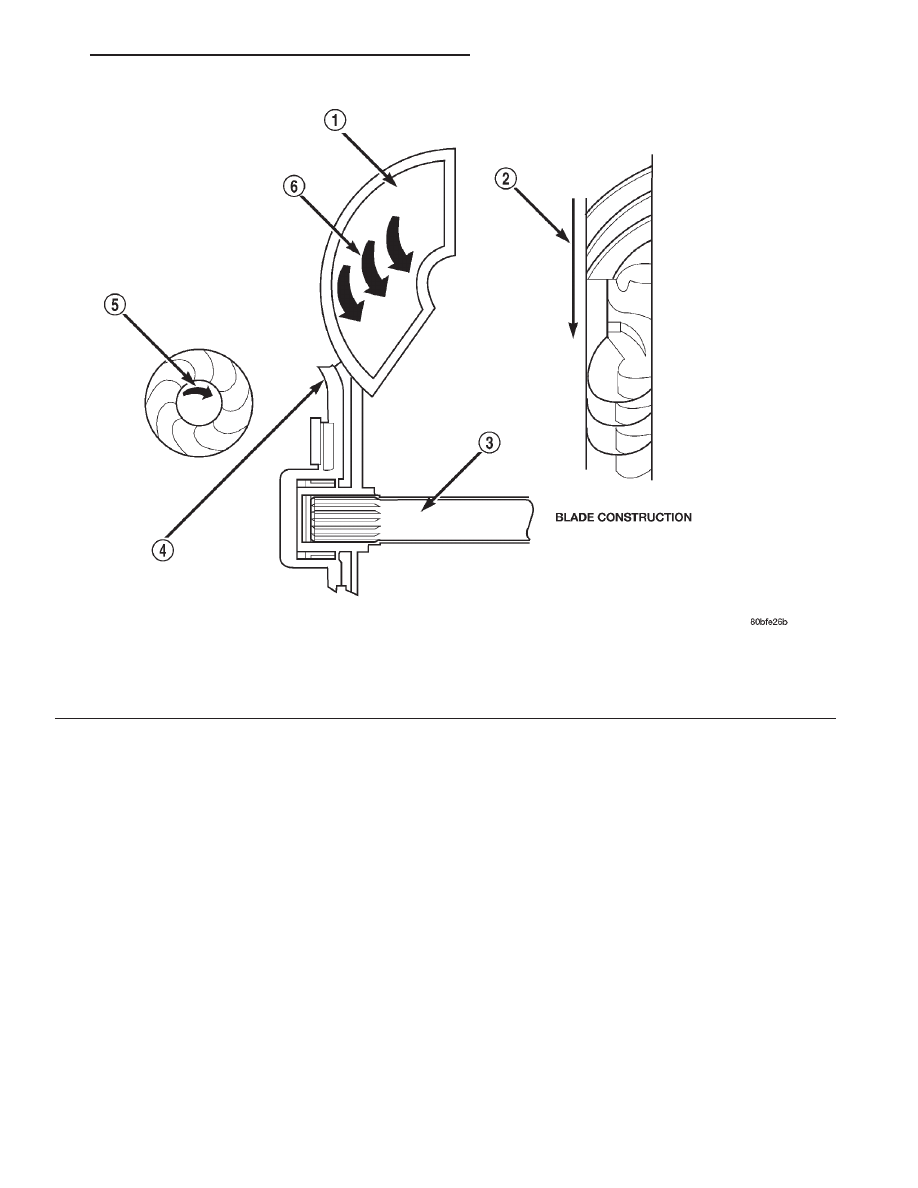

Fig. 245 Turbine

1 - TURBINE VANE

4 - PORTION OF TORQUE CONVERTER COVER

2 - ENGINE ROTATION

5 - ENGINE ROTATION

3 - INPUT SHAFT

6 - OIL FLOW WITHIN TURBINE SECTION
