(6) Slide clutch drum forward and install inner

retaining ring (Fig. 163).

(7) Install rear bearing and snap ring on output

shaft (Fig. 164). Be sure locating ring groove in bear-
ing is toward rear.

(8) Install overrunning clutch on hub (Fig. 165).

Note that clutch only fits one way. Shoulder on clutch
should seat in small recess at edge of hub.

(9) Install thrust bearing on overrunning clutch

hub. Use generous amount of petroleum jelly to hold
bearing in place for installation. Bearing fits one way
only. Be sure bearing is seated squarely against hub.
Reinstall bearing if it does not seat squarely.

(10) Install overrunning clutch in output shaft

(Fig. 166). Insert snap ring pliers in hub splines.
Expand pliers to grip hub. Then install assembly
with counterclockwise, twisting motion.

(11) Install planetary gear in annulus gear (Fig.

167). Be sure planetary pinions are fully seated in
annulus gear before proceeding.

(12) Coat planetary thrust bearing and bearing

contact surface of spring plate with generous amount
of petroleum jelly. This will help hold bearing in
place during installation.

(13) Install planetary thrust bearing on sun gear

(Fig. 168). Slide bearing onto gear and seat it against
spring plate as shown. Bearing fits one way only. If it
does not seat squarely against spring plate, remove
and reposition bearing.

(14) Install assembled sun gear, spring plate and

thrust bearing (Fig. 169). Be sure sun gear and
thrust bearing are fully seated before proceeding.

(15) Mount assembled output shaft, annulus gear,

and clutch drum in shop press. Direct clutch spring,
hub and clutch pack are easier to install with assem-
bly mounted in press.

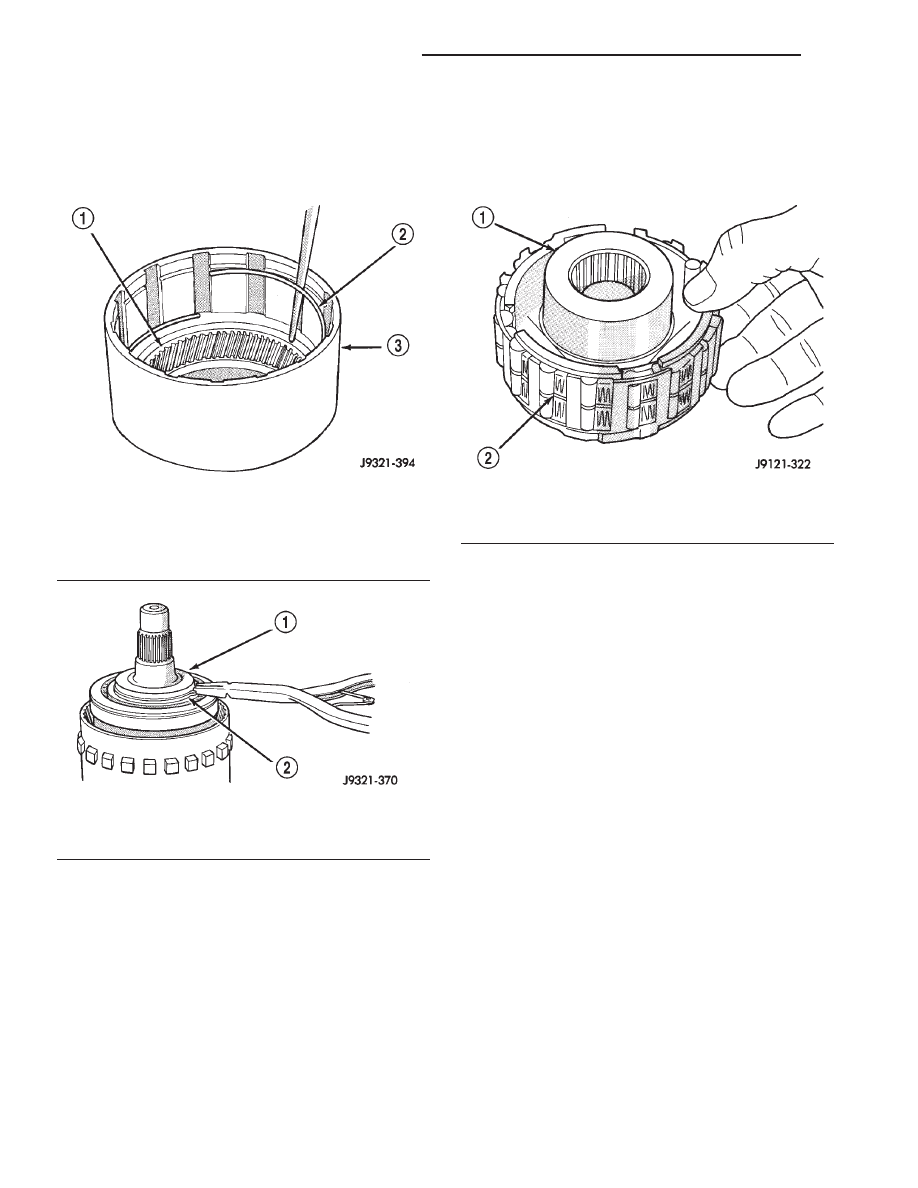

Fig. 163 Clutch Drum Inner Retaining Ring

Installation

1 - ANNULUS GEAR
2 - INNER SNAP-RING
3 - CLUTCH DRUM

Fig. 164 Rear Bearing And Snap-Ring Installation

1 - REAR BEARING
2 - SNAP-RING

Fig. 165 Assembling Overrunning Clutch And Hub

1 - CLUTCH HUB
2 - OVERRUNNING CLUTCH

21 - 356

AUTOMATIC TRANSMISSION - 46RE

AN

OVERDRIVE UNIT (Continued)

(16) Align splines in hubs of planetary gear and

overrunning clutch with Alignment tool 6227-2 (Fig.
170). Insert tool through sun gear and into splines of
both hubs. Be sure alignment tool is fully seated
before proceeding.

Fig. 166 Overrunning Clutch Installation

1 - CLUTCH DRUM
2 - OVERRUNNING CLUTCH ASSEMBLY
3 - EXPANDING-TYPE SNAP-RING PLIERS
4 - CLUTCH DRUM
5 - ANNULUS GEAR
6 - OVERRUNNING CLUTCH ASSEMBLY SEATED IN OUTPUT
SHAFT

Fig. 167 Planetary Gear Installation

1 - PLANETARY GEAR
2 - ANNULUS GEAR

Fig. 168 Planetary Thrust Bearing Installation

1 - SPRING PLATE
2 - PLANETARY THRUST BEARING
3 - SUN GEAR

Fig. 169 Sun Gear Installation

1 - SUN GEAR AND SPRING PLATE ASSEMBLY

AN

AUTOMATIC TRANSMISSION - 46RE

21 - 357

OVERDRIVE UNIT (Continued)

(17) Install direct clutch spring (Fig. 171). Be sure

spring is properly seated on spring plate.

NOTE: The direct clutch in a 46RE transmission
uses 8 clutch discs.

(18) Assemble and install direct clutch pack on

hub as follows:

(a) Assemble clutch pack components (Fig. 172).
(b) Install direct clutch reaction plate on clutch

hub first. Note that one side of reaction plate is
counterbored. Be sure this side faces rearward.
Splines at rear of hub are raised slightly. Counter-
bore in plate fits over raised splines. Plate should
be flush with this end of hub (Fig. 173).

(c) Install first clutch disc followed by a steel

plate until all discs and plates have been installed.

(d) Install pressure plate. This is last clutch

pack item to be installed. Be sure plate is installed
with shoulder side facing upward (Fig. 174).
(19) Install clutch hub and clutch pack on direct

clutch spring (Fig. 175). Be sure hub is started on
sun gear splines before proceeding.

WARNING:

THE

NEXT

STEP

IN

GEARTRAIN

ASSEMBLY INVOLVES COMPRESSING THE DIRECT
CLUTCH HUB AND SPRING. IT IS EXTREMELY
IMPORTANT THAT PROPER EQUIPMENT BE USED
TO COMPRESS THE SPRING AS SPRING FORCE IS
APPROXIMATELY 830 POUNDS. USE COMPRES-
SOR TOOL C-6227-1 AND A HYDRAULIC-TYPE
SHOP PRESS WITH A MINIMUM RAM TRAVEL OF 6
INCHES. THE PRESS MUST ALSO HAVE A BED
THAT CAN BE ADJUSTED UP OR DOWN AS
REQUIRED. RELEASE CLUTCH SPRING TENSION
SLOWLY AND COMPLETELY TO AVOID PERSONAL
INJURY.

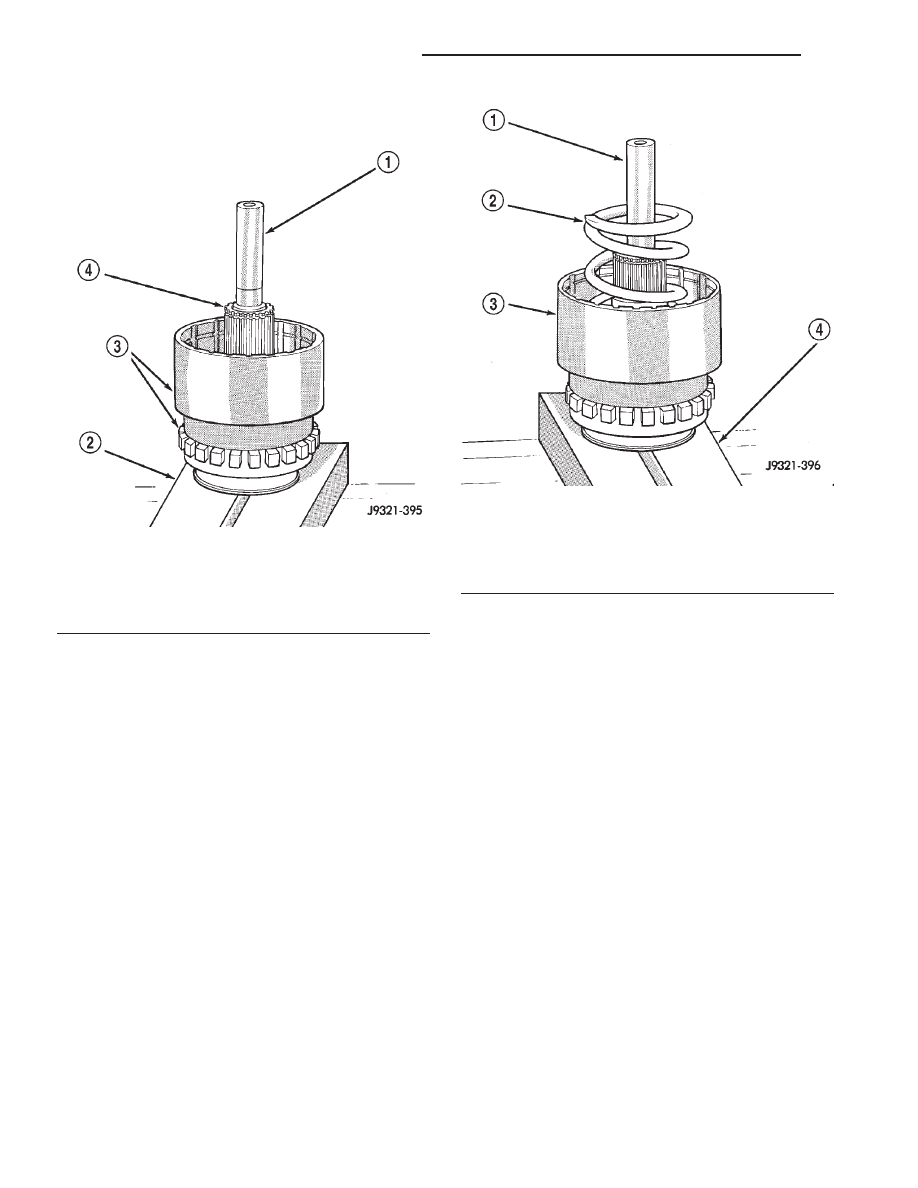

Fig. 170 Alignment Tool Installation

1 - SPECIAL TOOL 6227-2
2 - PRESS PLATES
3 - ASSEMBLED DRUM AND ANNULUS GEAR
4 - SUN GEAR

Fig. 171 Direct Clutch Spring Installation

1 - SPECIAL TOOL 6227-2
2 - DIRECT CLUTCH SPRING
3 - CLUTCH HUB
4 - PRESS PLATES

21 - 358

AUTOMATIC TRANSMISSION - 46RE

AN

OVERDRIVE UNIT (Continued)

(20) Position Compressor Tool 6227-1 on clutch

hub.

(21) Compress clutch hub and spring just enough

to place tension on hub and hold it in place.

(22) Slowly compress clutch hub and spring. Com-

press spring and hub only enough to expose ring
grooves for clutch pack snap ring and clutch hub
retaining ring.

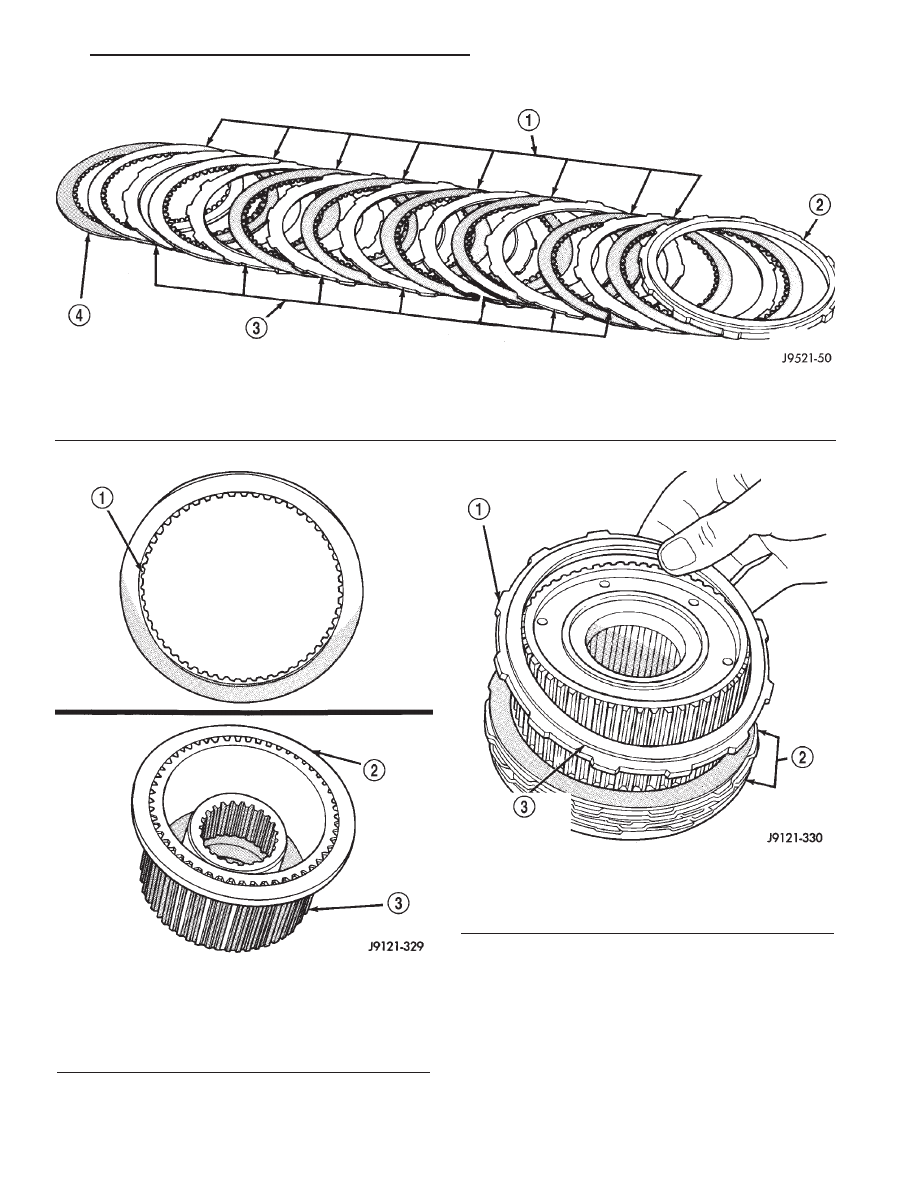

Fig. 172 46RE Direct Clutch Pack Components

1 - CLUTCH DISCS (8)

3 - CLUTCH PLATES (7)

2 - PRESSURE PLATE

4 - REACTION PLATE

Fig. 173 Correct Position Of Direct Clutch Reaction

Plate

1 - REACTION PLATE COUNTERBORE
2 - DIRECT CLUTCH REACTION PLATE (FLUSH WITH END OF
HUB)
3 - CLUTCH HUB

Fig. 174 Correct Position Of Direct Clutch

1 - DIRECT CLUTCH PRESSURE PLATE
2 - CLUTCH PACK
3 - BE SURE SHOULDER SIDE OF PLATE FACES UPWARD

AN

AUTOMATIC TRANSMISSION - 46RE

21 - 359

OVERDRIVE UNIT (Continued)
