Dodge Dakota (R1). Manual - part 442

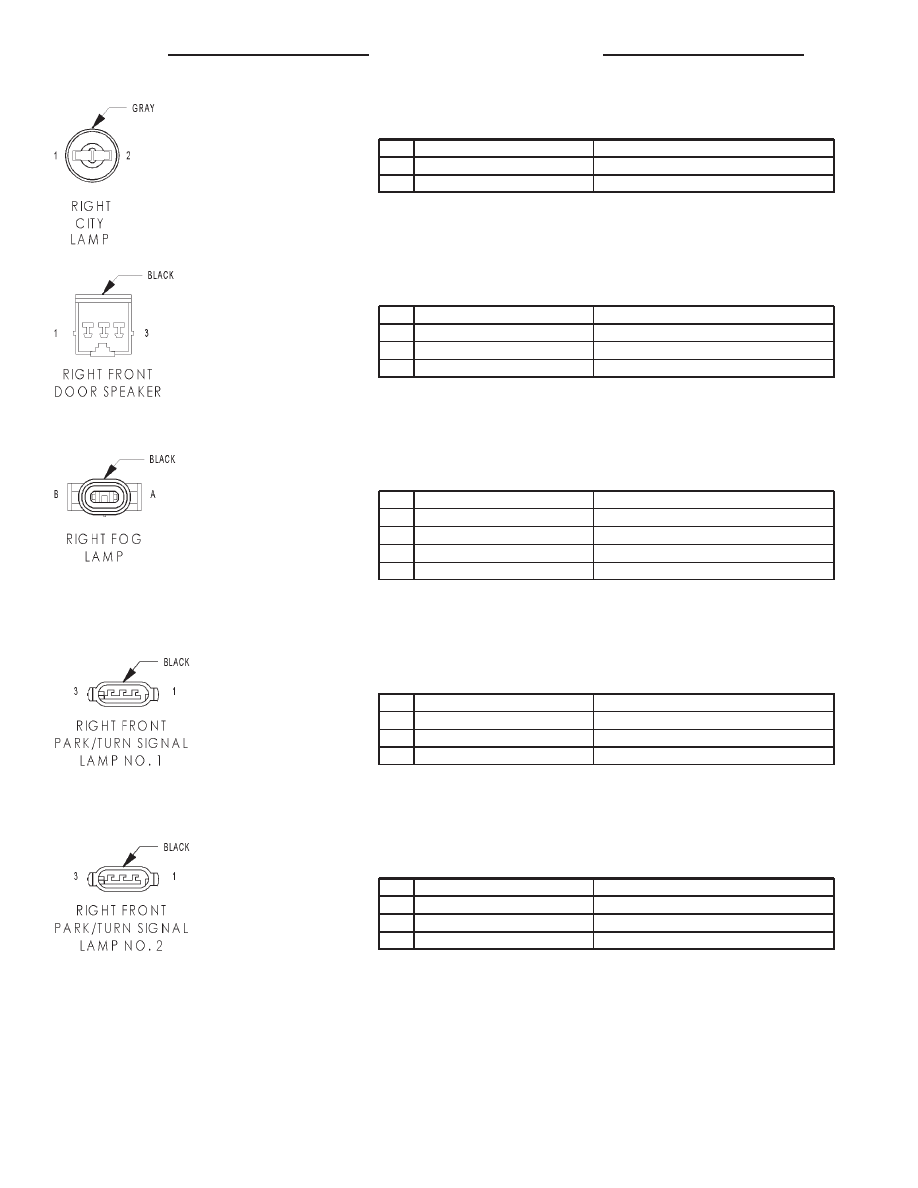

RIGHT CITY LAMP - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

L7 20BK/YL

PARK LAMP RELAY OUTPUT

2

Z1 20BK

GROUND

RIGHT FRONT DOOR SPEAKER - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

X54 18VT

RIGHT FORNT SPEAKER (+)

2

-

-

3

X56 18DB/RD

RIGHT FRONT SPEAKER (-)

RIGHT FOG LAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

L38 18LB/BK (DIESEL)

FOG LAMP RELAY OUTPUT

A

Z1 18BK (GAS)

GROUND

B

Z1 18BK (DIESEL)

GROUND

B

L38 18LB/BK (GAS)

FOG LAMP RELAY OUTPUT

RIGHT FRONT PARK/TURN SIGNAL LAMP NO. 1 - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L60 16TN

RIGHT TURN SIGNAL

2

-

-

3

Z1 20BK

GROUND

RIGHT FRONT PARK/TURN SIGNAL LAMP NO. 2 - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L60 16TN

RIGHT TURN SIGNAL

2

-

-

3

Z1 20BK

GROUND

8Wa - 80 - 64

8W-80 CONNECTOR PINOUTS

R1

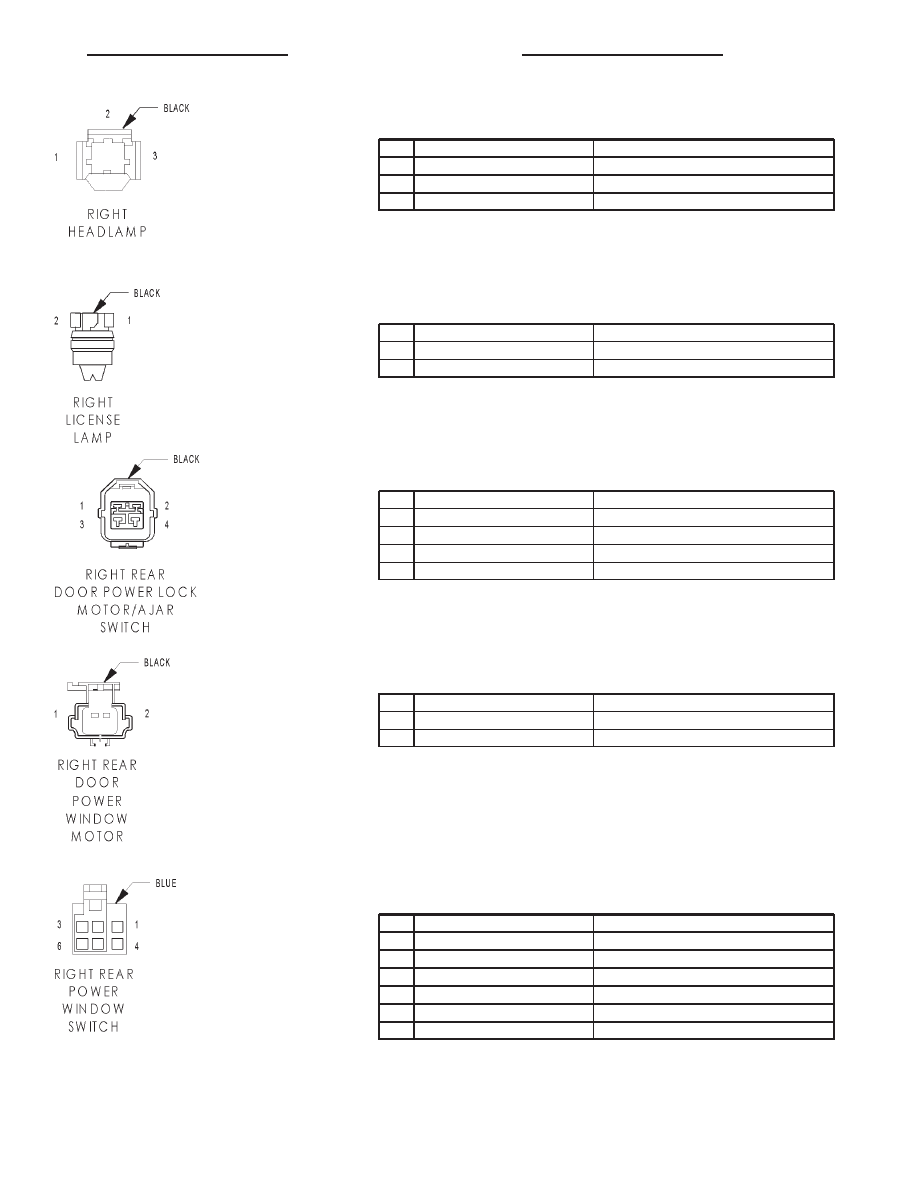

RIGHT HEADLAMP - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L34 18RD/OR

RIGHT HIGH BEAM DRIVER

2

L44 18VT/RD

RIGHT LOW BEAM DRIVER

3

Z1 18BK

GROUND

RIGHT LICENSE LAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

L7 18BK/YL

PARK LAMP RELAY OUTPUT

RIGHT REAR DOOR POWER LOCK MOTOR/AJAR SWITCH - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G74 18TN/RD

PASSENGER DOOR AJAR SWITCH SENSE

2

Z2 20BK/LG

GROUND

3

P34 16PK/BK

DOOR UNLOCK RELAY OUTPUT

4

P33 16OR/BK

DOOR LOCK RELAY OUTPUT

RIGHT REAR DOOR POWER WINDOW MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q24 14DG

RIGHT REAR WINDOW DRIVER (DOWN)

2

Q14 14GY

RIGHT REAR WINDOW DRIVER (UP)

RIGHT REAR POWER WINDOW SWITCH - BLUE 6 WAY

CAV

CIRCUIT

FUNCTION

1

Q14 14GY

RIGHT REAR WINDOW DRIVER (UP)

2

Q28 14DG/WT

RIGHT REAR WINDOW DRIVER (UP)

3

-

-

4

Q18 14GY/BK

RIGHT REAR WINDOW DRIVER (DOWN)

5

Q24 14DG

RIGHT REAR WINDOW DRIVER (DOWN)

6

Q1 14YL

WINDOW SWITCH FEED

R1

8W-80 CONNECTOR PINOUTS

8Wa - 80 - 65

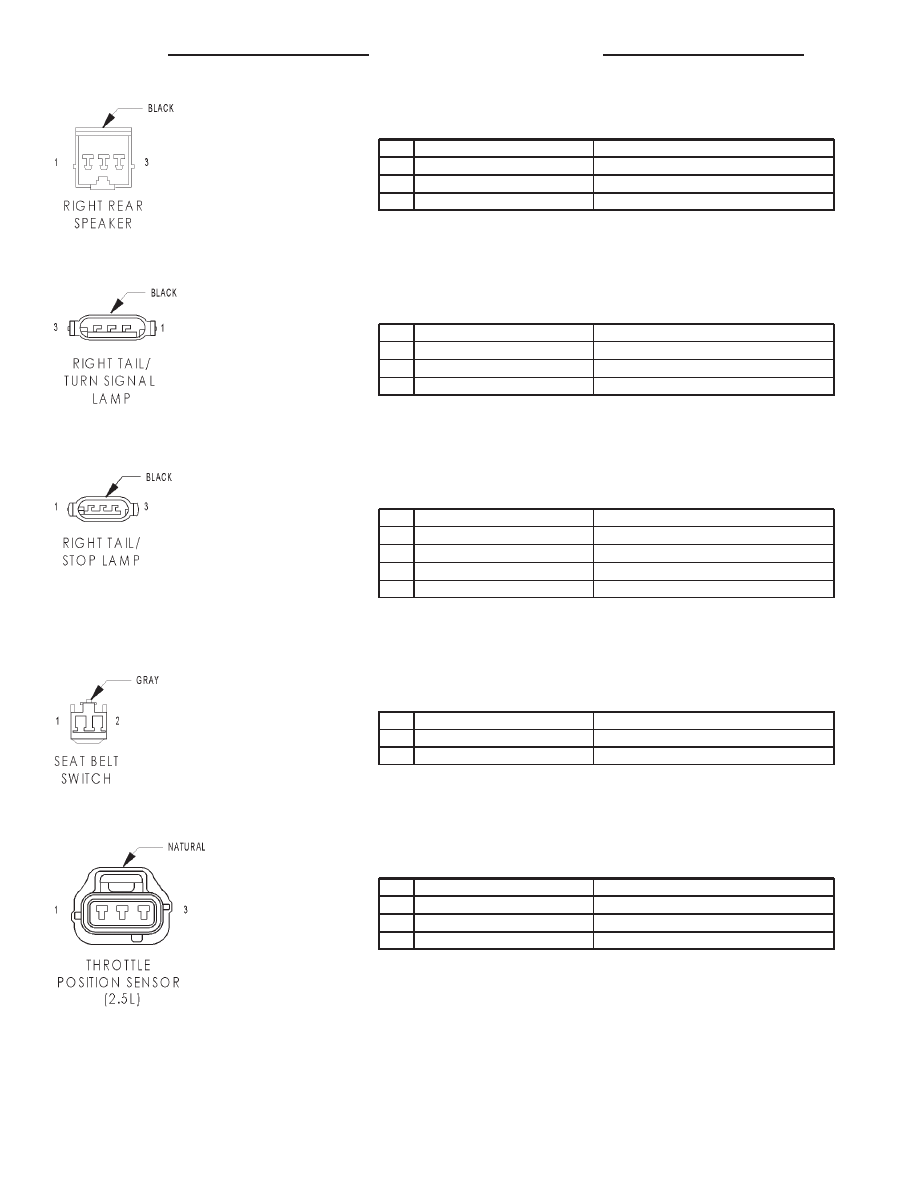

RIGHT REAR SPEAKER - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

X52 18DB/WT

RIGHT REAR SPEAKER (+)

2

-

-

3

X58 18DB/OR

RIGHT REAR SPEAKER (-)

RIGHT TAIL/TURN SIGNAL LAMP - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L632 16DG/BR

RIGHT TURN SIGNAL

2

Z1 20BK

GROUND

3

-

-

RIGHT TAIL/STOP LAMP - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L50 14WT/TN (GAS)

BRAKE LAMP SWITCH OUTPUT

1

L50 14WT/TN (DIESEL)

PRIMARY BRAKE SWITCH SIGNAL

2

L7 20BK/YL

PARK LAMP RELAY OUTPUT

3

Z1 20BK

GROUND

SEAT BELT SWITCH - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z2 20BK/LG

GROUND

2

G13 20DB/RD

SEAT BELT INDICATOR DRIVER

THROTTLE POSITION SENSOR (2.5L) - NATURAL 3 WAY

CAV

CIRCUIT

FUNCTION

1

K4 18BK/LB

SENSOR GROUND

2

K22 18OR/DB

THROTTLE POSITION SENSOR SIGNAL

3

K6 18OR

5V SUPPLY

8Wa - 80 - 66

8W-80 CONNECTOR PINOUTS

R1

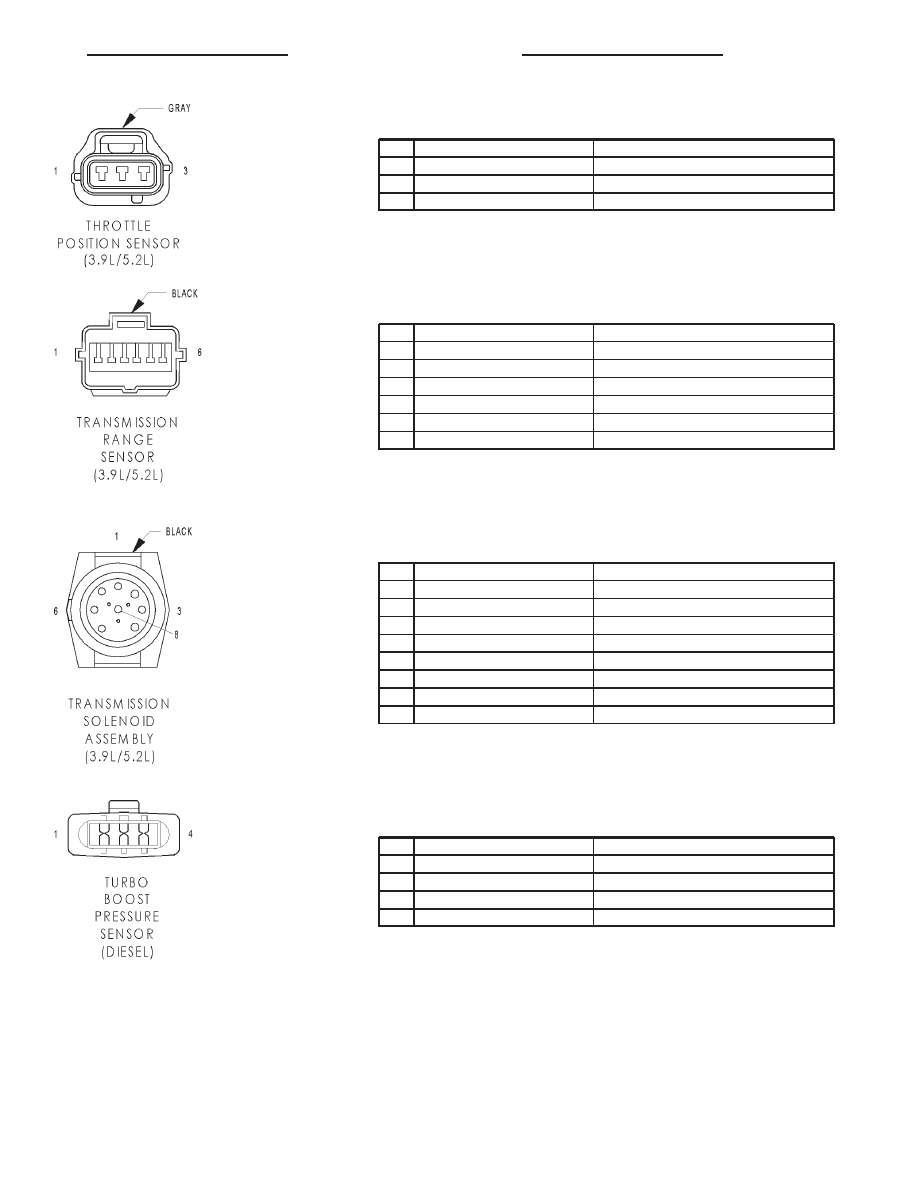

THROTTLE POSITION SENSOR (3.9L/5.2L) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

K7 18OR

5V SUPPLY

2

K22 18OR/DB

THROTTLE POSITION SENSOR SIGNAL

3

K4 18BK/LB

SENSOR GROUND

TRANSMISSION RANGE SENSOR (3.9L/5.2L) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

L10 18BR/LG

FUSED IGNITION SWITCH OUTPUT (RUN)

2

Y193 20WT/LG

TRANSMISSION RANGE SENSOR MUX

3

-

-

4

L1 18VT/BK

BACK-UP LAMP FEED

5

Y128 20DG/GY

TRANSMISSION RANGE SENSOR 5V SUPPLY

6

T41 18BK/WT

PARK/NEUTRAL POSITION SENSE (T41)

TRANSMISSION SOLENOID ASSEMBLY (3.9L/5.2L) - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

T16 16RD

TRANSMISSION CONTROL RELAY OUTPUT

2

K6 18VT/WT

5V SUPPLY

3

K4 18BK/LB

SENSOR GROUND

4

T25 18LG/RD

GOVERNOR PRESSURE SIGNAL

5

K88 18VT/WT

GOVERNOR PRESSURE SOLENOID CONTROL

6

T60 18BR

OVERDRIVE SOLENOID CONTROL

7

K54 18OR/BK

TORQUE CONVERTER CLUTCH SOLENOID CONTROL

8

T34 18GY/BK

TRANSMISSION TEMPERATURE SENSOR SIGNAL

TURBO BOOST PRESSURE SENSOR (DIESEL) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

K342 18WT/LB

SENSOR GROUND

2

K341 18TN/WT

IAT SENSOR SIGNAL

3

K17 18DB/TN

5V SUPPLY

4

K21 18BK/RD

BOOST SENSOR SIGNAL

R1

8W-80 CONNECTOR PINOUTS

8Wa - 80 - 67
