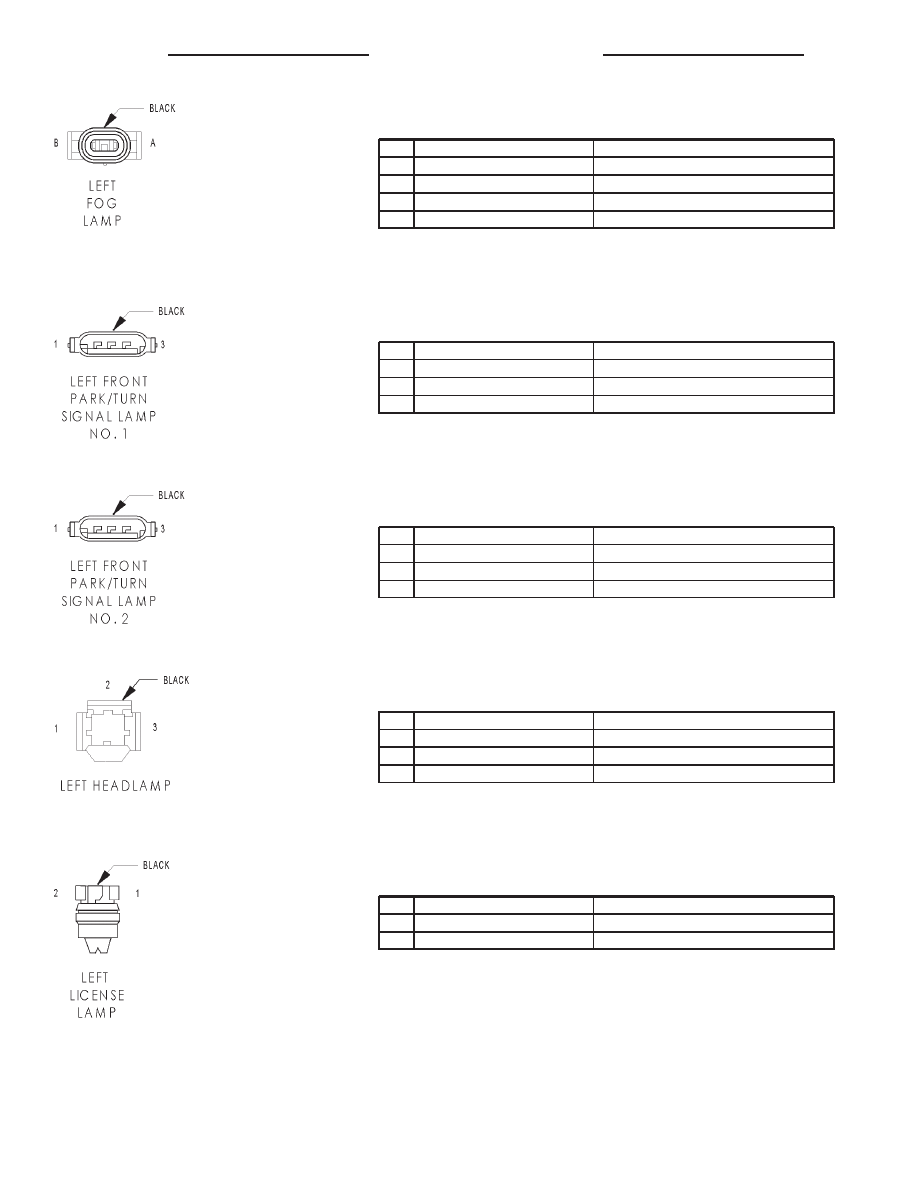

LEFT FOG LAMP - BLACK 2 WAY CAV CIRCUIT FUNCTION A Z1 18BK (GAS) GROUND A L38 18LB/BK (DIESEL) FOG LAMP RELAY OUTPUT B Z1 18BK (DIESEL) GROUND B L38 18LB/BK (GAS) FOG LAMP RELAY OUTPUT LEFT FRONT PARK/TURN SIGNAL LAMP NO. 1 - BLACK 3 WAY CAV CIRCUIT FUNCTION 1 L61 16LG LEFT TURN SIGNAL 2 - - 3 Z1 20BK GROUND LEFT FRONT PARK/TURN SIGNAL LAMP NO. 2 - BLACK 3 WAY CAV CIRCUIT FUNCTION 1 L61 16LG LEFT TURN SIGNAL 2 - - 3 Z1 20BK GROUND LEFT HEADLAMP - BLACK 3 WAY CAV CIRCUIT FUNCTION 1 L33 18LG/BR LEFT HIGH BEAM DRIVER 2 L43 18VT LEFT LOW BEAM DRIVER 3 Z1 18BK GROUND LEFT LICENSE LAMP - BLACK 2 WAY CAV CIRCUIT FUNCTION 1 Z1 18BK GROUND 2 L7 18BK/YL PARK LAMP RELAY OUTPUT 8Wa - 80 - 52 8W-80 CONNECTOR PINOUTS R1 |
