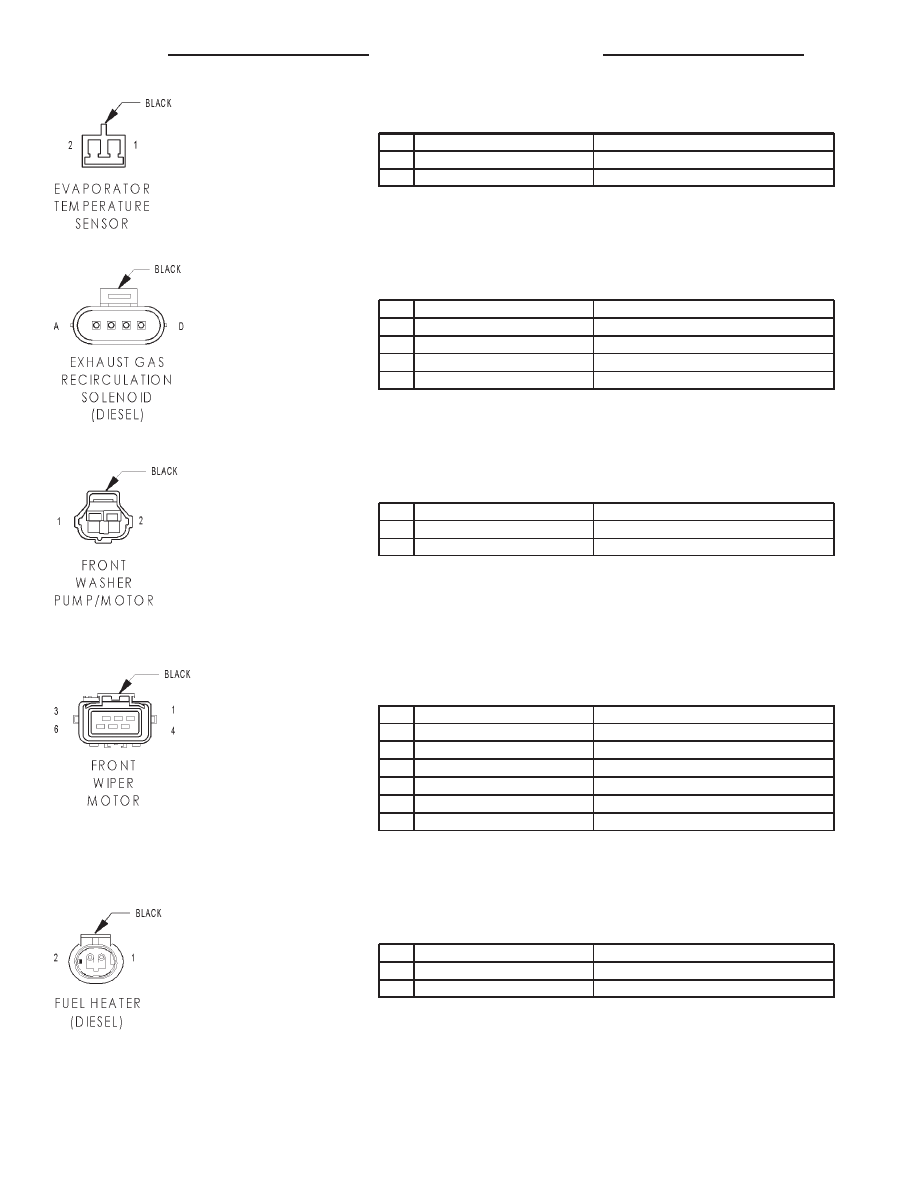

EVAPORATOR TEMPERATURE SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C21 20DB/OR

EVAPORATOR TEMPERATURE SENSOR SIGNAL

2

C57 20DB/GY

SENSOR GROUND

EXHAUST GAS RECIRCULATION SOLENOID (DIESEL) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

A

F142 16DG/BR

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

B

K235 18LG/PK

EGR SOLENOID CONTROL

C

-

-

D

Z1 18BK

GROUND

FRONT WASHER PUMP/MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

V10 18BR

FRONT WASHER PUMP/MOTOR CONTROL

2

Z1 18BK

GROUND

FRONT WIPER MOTOR - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

V6 18DB

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

2

V5 18DG

FRONT WIPER PARK SWITCH SENSE

3

-

-

4

Z1 18BK

GROUND

5

V45 18VT

FRONT WIPER LOW SPEED

6

V48 18RD/GY

FRONT WIPER HIGH SPEED

FUEL HEATER (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

A93 14RD/BK

FUEL HEATER RELAY OUTPUT

2

Z1 14BK

GROUND

8Wa - 80 - 36

8W-80 CONNECTOR PINOUTS

R1

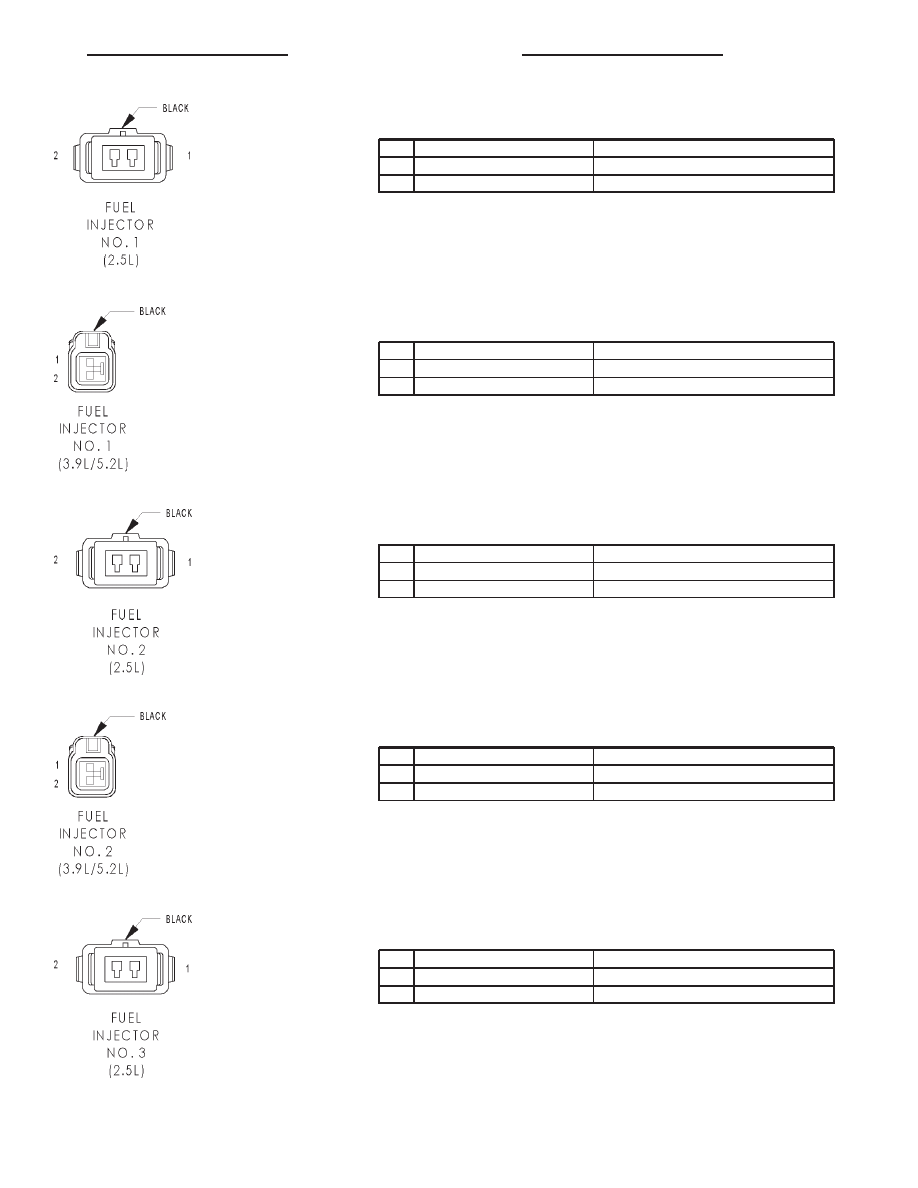

FUEL INJECTOR NO. 1 (2.5L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K11 18WT/DB

FUEL INJECTOR NO. 1 DRIVER

2

A142 16DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 1 (3.9L/5.2L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K11 18WT/DB

FUEL INJECTOR NO. 1 DRIVER

2

A142 16DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 2 (2.5L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K12 18TN

FUEL INJECTOR NO. 2 DRIVER

2

A142 16DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 2 (3.9L/5.2L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K12 18TN

FUEL INJECTOR NO. 2 DRIVER

2

A142 16DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 3 (2.5L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K13 18YL/WT

FUEL INJECTOR NO. 3 DRIVER

2

A142 16DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

R1

8W-80 CONNECTOR PINOUTS

8Wa - 80 - 37

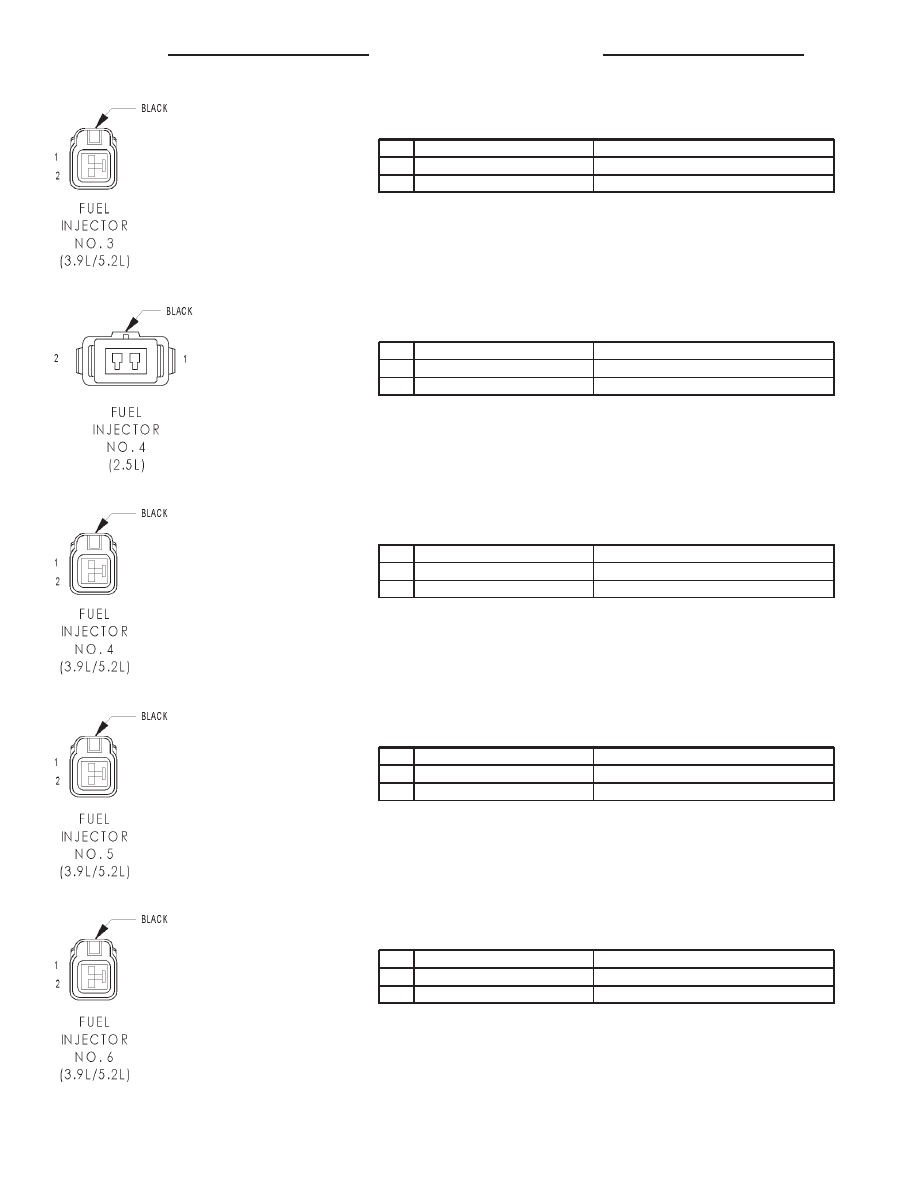

FUEL INJECTOR NO. 3 (3.9L/5.2L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K13 18YL/WT

FUEL INJECTOR NO. 3 DRIVER

2

A142 16DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 4 (2.5L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K14 18LB/BR

FUEL INJECTOR NO. 4 DRIVER

2

A142 16DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 4 (3.9L/5.2L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K14 18LB/BR

FUEL INJECTOR NO. 4 DRIVER

2

A412 16DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 5 (3.9L/5.2L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K38 18GY

FUEL INJECTOR NO. 5 DRIVER

2

A142 16DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 6 (3.9L/5.2L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K58 18BR/DB

FUEL INJECTOR NO. 6 DRIVER

2

A142 16DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

8Wa - 80 - 38

8W-80 CONNECTOR PINOUTS

R1

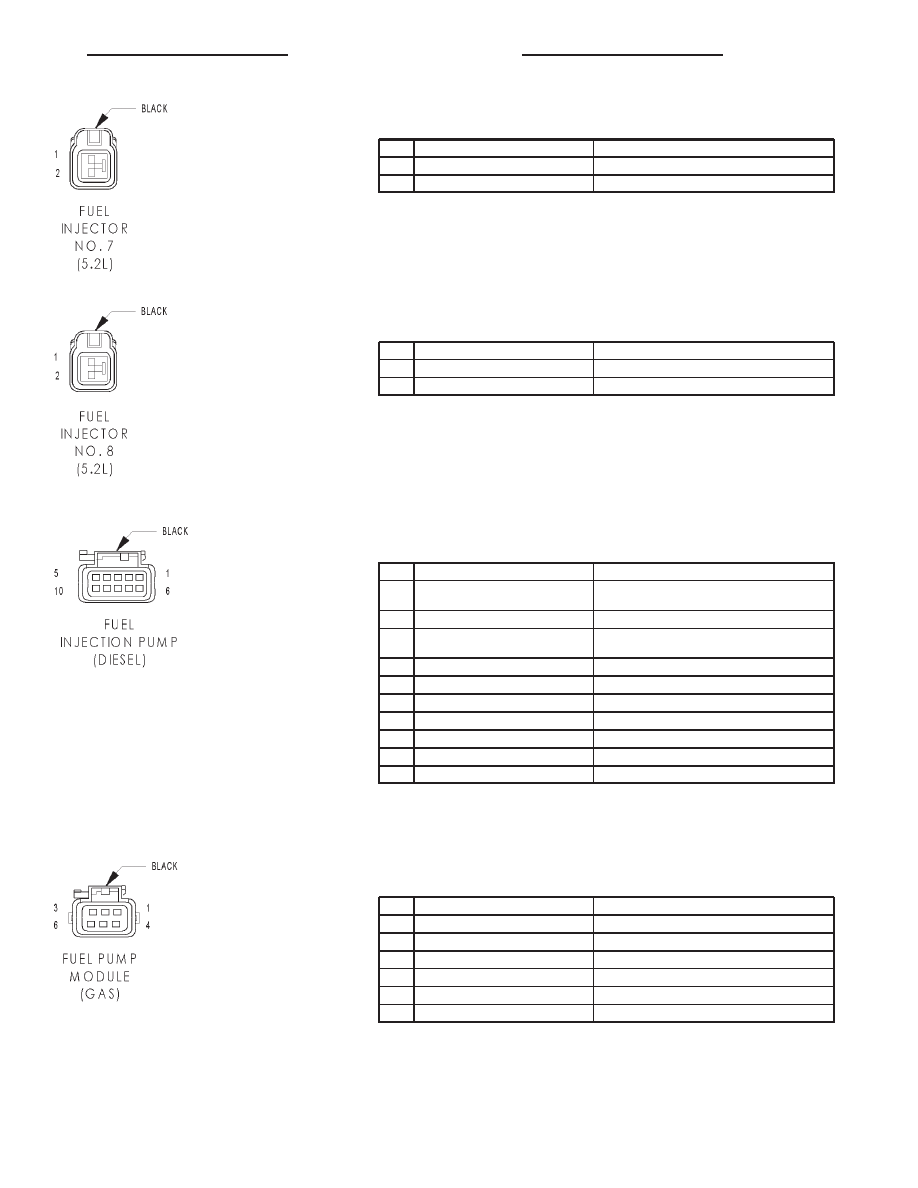

FUEL INJECTOR NO. 7 (5.2L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K26 18VT

FUEL INJECTOR NO. 7 DRIVER

2

A142 16DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 8 (5.2L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K28 18GY/LB

FUEL INJECTOR NO. 8 DRIVER

2

A142 16DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTION PUMP (DIESEL) - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

K134 20LB/BK

CONTROL SLEEVE POSITION SENSOR REFERENCE
COIL

2

K57 20LG/OR

CONTROL SLEEVE POSITION SENSOR MIDDLE TAP

3

K135 20WT

CONTROL SLEEVE POSITION SENSOR MEASURE
COIL

4

K157 20YL

FUEL TEMPERATURE SENSOR GROUND

5

K126 18LG

FUEL TIMING SOLENOID CONTROL

6

K153 18OR

FUEL SHUT DOWN SOLENOID CONTROL

7

K156 20GY

FUEL TEMPERATURE SENSOR SIGNAL

8

K140 18TN

FUEL QUANTITY ACTUATOR CONTROL

9

A142 14DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

10

A142 14DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL PUMP MODULE (GAS) - LT. GRAY 6 WAY

CAV

CIRCUIT

FUNCTION

1

A141 16DG/WT

FUEL PUMP RELAY OUTPUT

2

-

-

3

G4 18DB

FUEL LEVEL SENSOR SIGNAL

4

K4 18BK/LB

SENSOR GROUND

5

-

-

6

Z1 18BK

GROUND

R1

8W-80 CONNECTOR PINOUTS

8Wa - 80 - 39
