Dodge Dakota (R1). Manual - part 417

8W-51 REAR LIGHTING

Component

Page

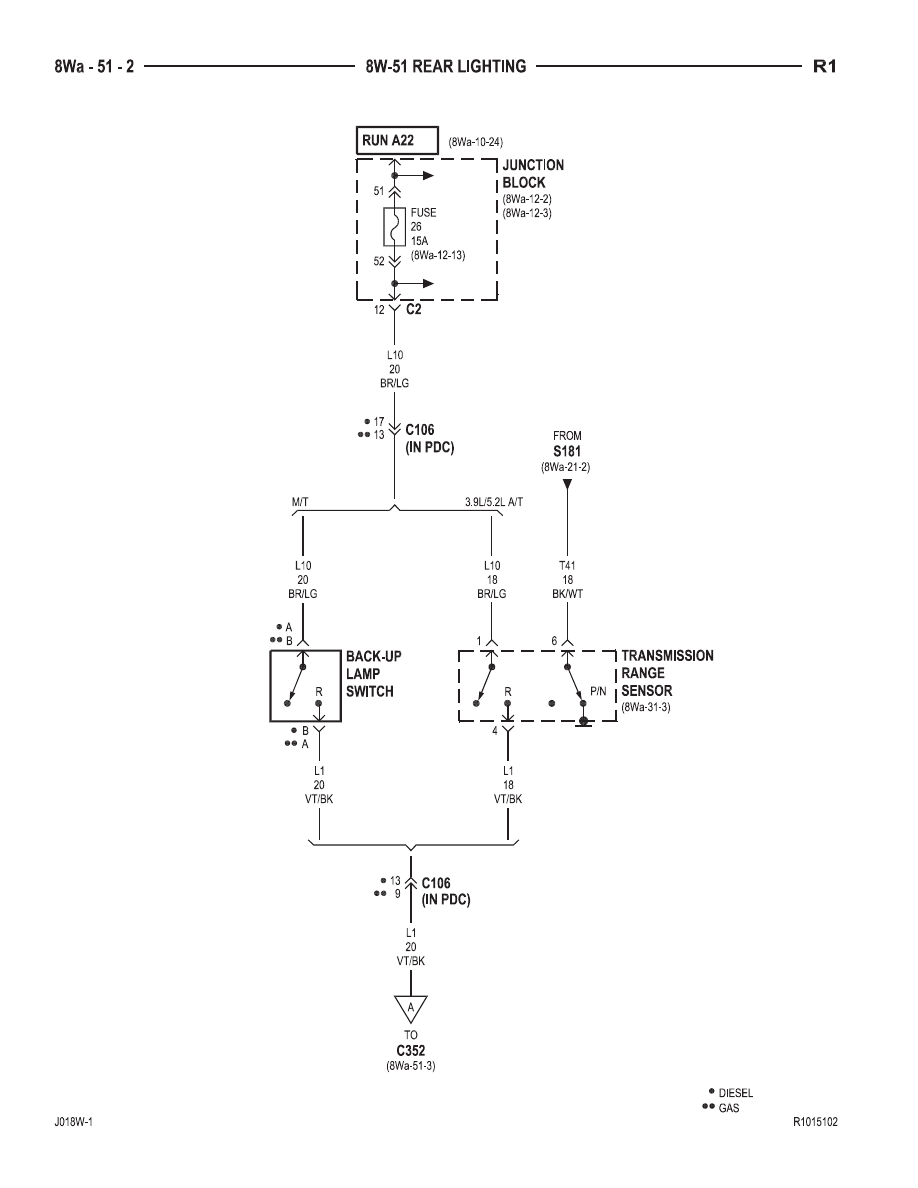

Back-Up Lamp Switch . . . . . . . . . . . . . . . 8Wa-51-2

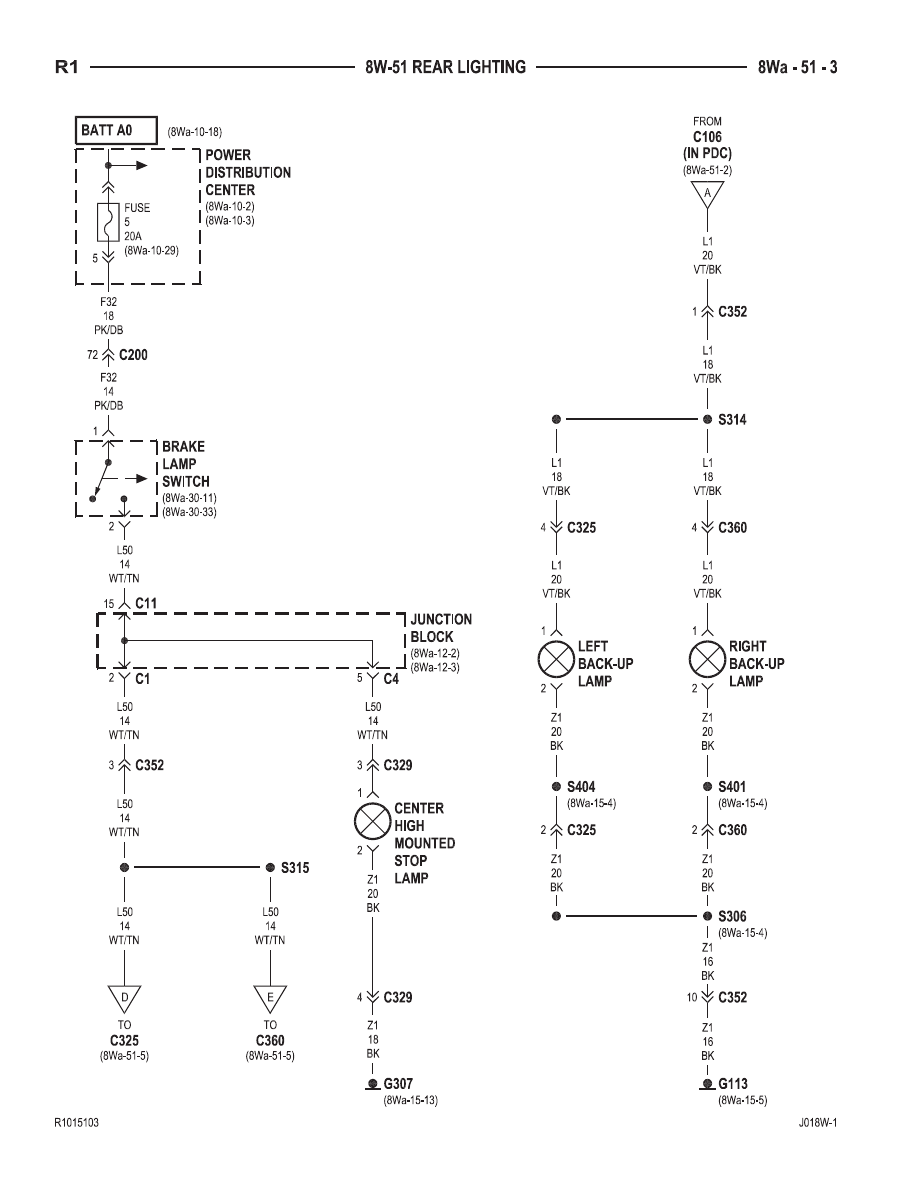

Brake Lamp Switch . . . . . . . . . . . . . . . . . 8Wa-51-3
Center High Mounted Stop Lamp . . . . . . . 8Wa-51-3
Central Timer Module . . . . . . . . . . . . . . . . 8Wa-51-4
Fuse 4 (JB) . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-51-4
Fuse 5 (PDC) . . . . . . . . . . . . . . . . . . . . . . . 8Wa-51-3
Fuse 26 (JB) . . . . . . . . . . . . . . . . . . . . . . . 8Wa-51-2
G113 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-51-3, 5
G307 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-51-3
Joint Connector No. 3 . . . . . . . . . . . . . . . . 8Wa-51-4

Component

Page

Junction Block . . . . . . . . . . . . . . . . . . 8Wa-51-2, 3, 4
Left Back-Up Lamp . . . . . . . . . . . . . . . . . . 8Wa-51-3
Left License Lamp . . . . . . . . . . . . . . . . . . 8Wa-51-5
Left Tail/Stop Lamp . . . . . . . . . . . . . . . . . 8Wa-51-5
Park Lamp Relay . . . . . . . . . . . . . . . . . . . 8Wa-51-4
Power Distribution Center . . . . . . . . . . . . 8Wa-51-3
Right Back-Up Lamp . . . . . . . . . . . . . . . . 8Wa-51-3
Right License Lamp . . . . . . . . . . . . . . . . . 8Wa-51-5
Right Tail/Stop Lamp . . . . . . . . . . . . . . . . 8Wa-51-5
Transmission Range Sensor . . . . . . . . . . . 8Wa-51-2

R1

8W-51 REAR LIGHTING

8Wa - 51 - 1
