BATTERY TEMPERATURE
SENSOR

DESCRIPTION

The Battery Temperature Sensor (BTS) is attached

to the battery tray located under the battery.

OPERATION

The BTS is used to determine the battery temper-

ature and control battery charging rate. This temper-
ature data, along with data from monitored line
voltage, is used by the PCM to vary the battery
charging rate. System voltage will be higher at colder
temperatures and is gradually reduced at warmer
temperatures.

The PCM sends 5 volts to the sensor and is

grounded through the sensor return line. As temper-
ature increases, resistance in the sensor decreases
and the detection voltage at the PCM increases.

The BTS is also used for OBD II diagnostics. Cer-

tain faults and OBD II monitors are either enabled
or disabled, depending upon BTS input (for example,
disable purge and enable Leak Detection Pump
(LDP) and O2 sensor heater tests). Most OBD II
monitors are disabled below 20 degrees F.

REMOVAL

The battery temperature sensor is located under

vehicle battery (Fig. 1) and is attached to a mounting
hole on battery tray.

(1) Remove battery. Refer to 8, Battery for proce-

dures.

(2) Disconnect sensor pigtail harness from engine

wire harness. Sensor pigtail harness is clipped to
vehicle near its electrical connector.

(3) Pry sensor straight up from battery tray

mounting hole.

INSTALLATION

The battery temperature sensor is located under

vehicle battery (Fig. 1) and is attached to a mounting
hole on battery tray.

(1) Feed pigtail harness through hole in top of bat-

tery tray and press sensor into top of battery tray.

(2) Connect pigtail harness.
(3) Install battery. Refer to 8, Battery for proce-

dures.

GENERATOR

DESCRIPTION

The generator is belt-driven by the engine using a

serpentine type drive belt. It is serviced only as a
complete assembly. If the generator fails for any rea-
son, the entire assembly must be replaced.

OPERATION

As the energized rotor begins to rotate within the

generator, the spinning magnetic field induces a cur-
rent into the windings of the stator coil. Once the
generator begins producing sufficient current, it also
provides the current needed to energize the rotor.

The Y type stator winding connections deliver the

induced AC current to 3 positive and 3 negative
diodes for rectification. From the diodes, rectified DC
current is delivered to the vehicle electrical system
through the generator battery terminal.

Although the generators appear the same exter-

nally, different generators with different output rat-
ings are used on this vehicle. Be certain that the
replacement generator has the same output rating
and part number as the original unit. Refer to Gen-
erator Ratings in the Specifications section at the
back of this group for amperage ratings and part
numbers.

Noise emitting from the generator may be caused

by: worn, loose or defective bearings; a loose or defec-
tive drive pulley; incorrect, worn, damaged or misad-
justed

fan

drive

belt;

loose

mounting

bolts;

a

misaligned drive pulley or a defective stator or diode.

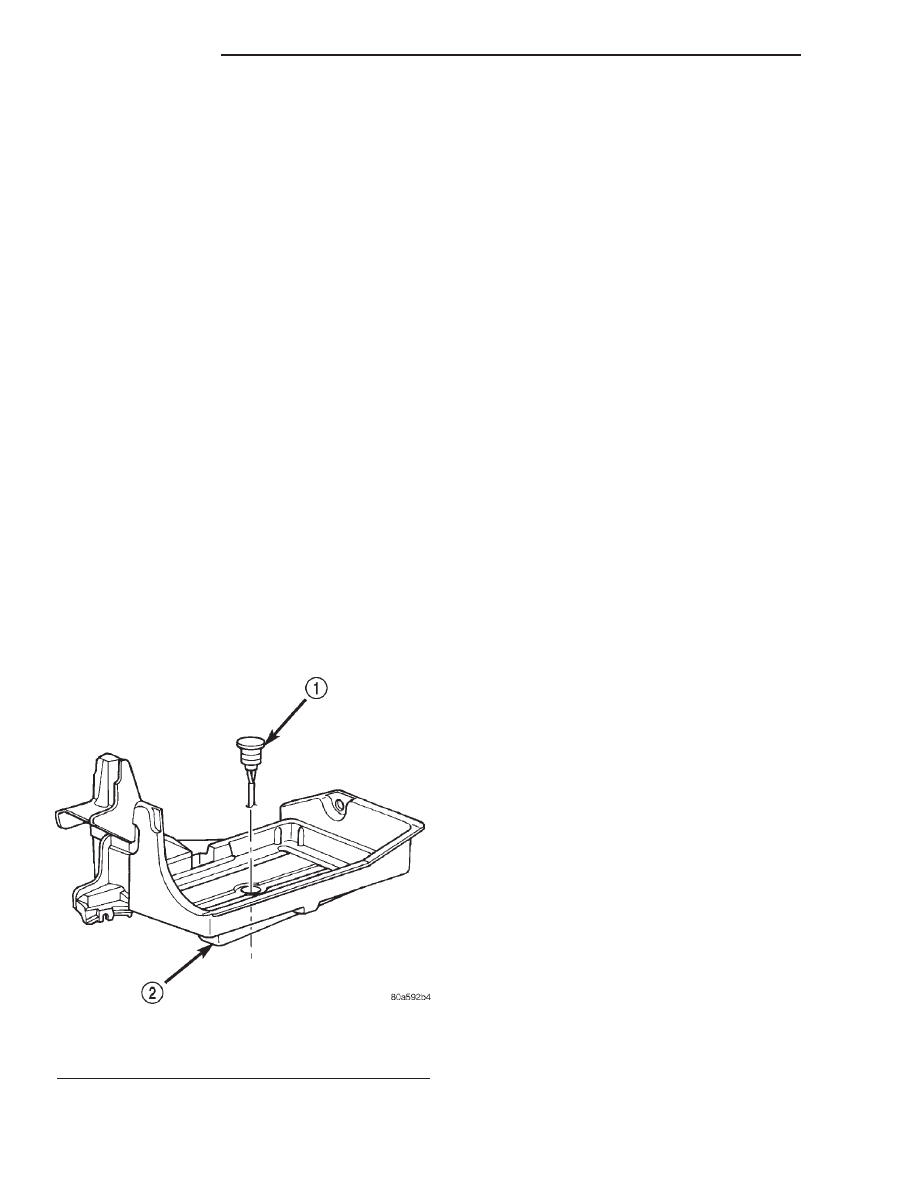

Fig. 1 Battery Temperature Sensor Location

1 - BATTERY TEMPERATURE SENSOR
2 - BATTERY TRAY

8F - 26

CHARGING

AN

REMOVAL

WARNING: DISCONNECT NEGATIVE CABLE FROM
BATTERY BEFORE REMOVING BATTERY OUTPUT
WIRE (B+ WIRE) FROM GENERATOR. FAILURE TO
DO SO CAN RESULT IN INJURY OR DAMAGE TO
ELECTRICAL SYSTEM.

(1) Disconnect negative battery cable at battery.
(2) Remove generator drive belt. Refer to Group 7,

Cooling System for procedures.

(3) Unsnap plastic cable protector cover from B+

mounting stud.

(4) 2.5L/3.9L/5.9L

Engines:

Remove

generator

pivot and mounting bolts/nut (Fig. 2) or (Fig. 3). Posi-
tion generator for access to wire connectors.

(5) 4.7L Engine: Remove 3 generator mounting

bolts (Fig. 4). Position generator for access to wire
connectors.

(6) Remove B+ terminal mounting nut at rear of

generator (Fig. 5) or (Fig. 6). Disconnect terminal
from generator.

(7) Disconnect field wire connector at rear of gen-

erator by pushing on connector tab and pulling con-
nector from generator.

(8) Remove generator from vehicle.

INSTALLATION

(1) Position generator to engine and snap field

wire connector into rear of generator.

(2) Install B+ terminal to generator mounting

stud. Tighten mounting nut to 12 N·m (108 in. lbs.)
torque.

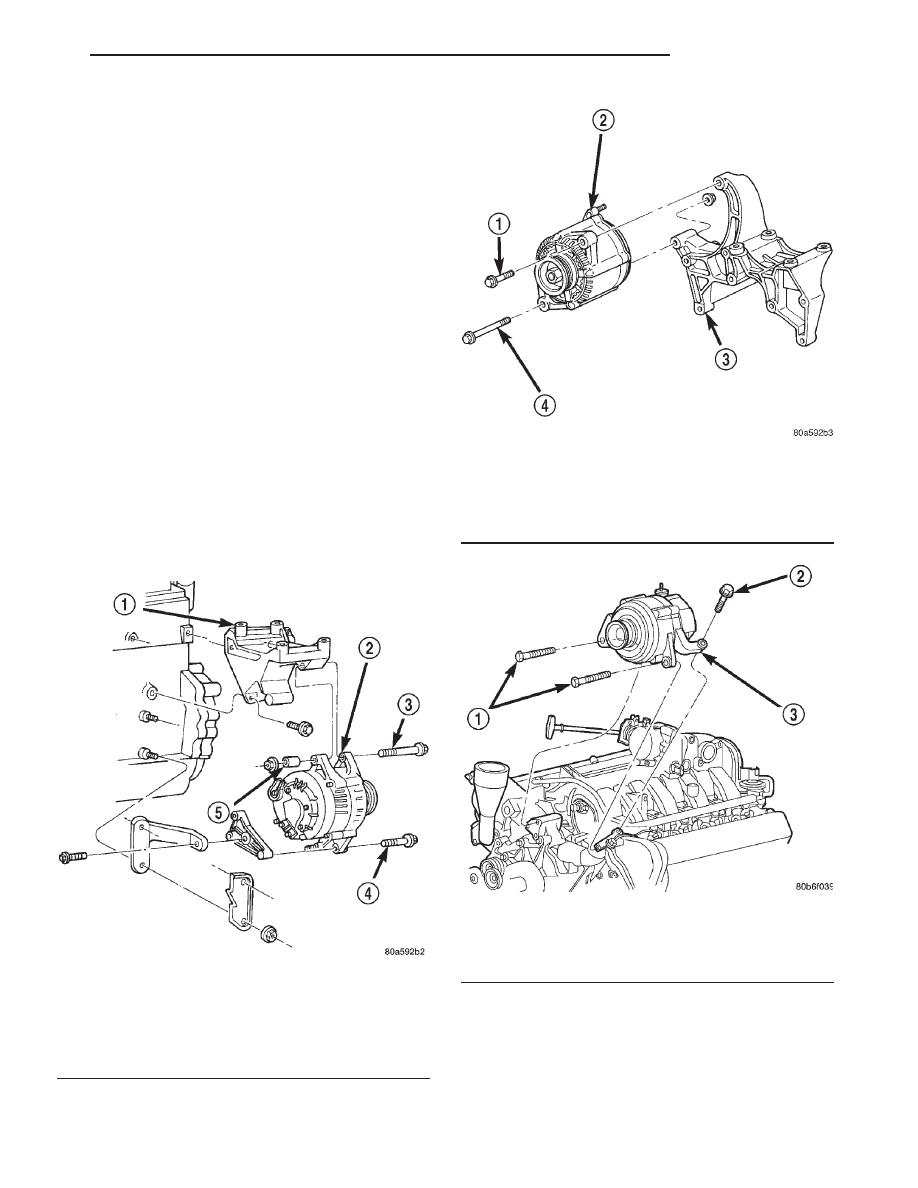

Fig. 2 Remove/Install Generator—2.5L

1 - UPPER MOUNTING BRACKET
2 - GENERATOR
3 - UPPER BOLT
4 - LOWER BOLT
5 - SPACER

Fig. 3 Remove/Install Generator—3.9L/5.9L Engines

1 - MOUNTING BOLT
2 - GENERATOR
3 - MOUNTING BRACKET
4 - MOUNTING BOLT/NUT

Fig. 4 Remove/Install Generator—4.7L V-8 Engine

1 - LOWER BOLTS
2 - REAR BOLT
3 - GENERATOR

AN

CHARGING

8F - 27

GENERATOR (Continued)

(3) Install

generator

mounting

fasteners

and

tighten as follows:

• Generator mounting bolt 3.9L/5.9L engines—41

N·m (30 ft. lbs.) torque.

• Generator pivot bolt/nut 3.9L/5.9L engines—41

N·m (30 ft. lbs.) torque.

• Generator mounting bolt 2.5L engine—55 N·m

(41 ft. lbs.) torque.

• Generator pivot bolt 2.5L engine—55 N·m (41 ft.

lbs.) torque.

• Vertical mounting bolt 4.7L engine—55 N·m (40

ft. lbs.)

• Long horizontal mounting bolt 4.7L engine—55

N·m (40 ft. lbs.)

• Short horizontal mounting bolt 4.7L engine—74

N·m (55 ft. lbs.)

CAUTION: Never force a belt over a pulley rim
using a screwdriver. The synthetic fiber of the belt
can be damaged.

CAUTION: When installing a serpentine accessory
drive belt, the belt MUST be routed correctly. The
water pump will be rotating in the wrong direction if
the belt is installed incorrectly, causing the engine
to overheat. Refer to belt routing label in engine
compartment, or refer to Belt Schematics in 7, Cool-
ing System.

(4) Install generator drive belt. Refer to 7, Cooling

System for procedure.

(5) Snap cable protector cover to B+ mounting stud.
(6) Install negative battery cable to battery.

VOLTAGE REGULATOR

DESCRIPTION

The Electronic Voltage Regulator (EVR) is not a

separate component. It is actually a voltage regulat-
ing circuit located within the Powertrain Control
Module (PCM). The EVR is not serviced separately. If
replacement is necessary, the PCM must be replaced.

OPERATION

The amount of DC current produced by the generator

is controlled by EVR circuitry contained within the
PCM. This circuitry is connected in series with the gen-
erators second rotor field terminal and its ground.

Voltage is regulated by cycling the ground path to

control the strength of the rotor magnetic field. The
EVR circuitry monitors system line voltage (B+) and
battery temperature (refer to Battery Temperature
Sensor for more information). It then determines a
target charging voltage. If sensed battery voltage is
0.5 volts or lower than the target voltage, the PCM
grounds the field winding until sensed battery volt-
age is 0.5 volts above target voltage. A circuit in the
PCM cycles the ground side of the generator field up
to 100 times per second (100Hz), but has the capabil-
ity to ground the field control wire 100% of the time
(full field) to achieve the target voltage. If the charg-
ing rate cannot be monitored (limp-in), a duty cycle
of 25% is used by the PCM in order to have some
generator output. Also refer to Charging System
Operation for additional information.

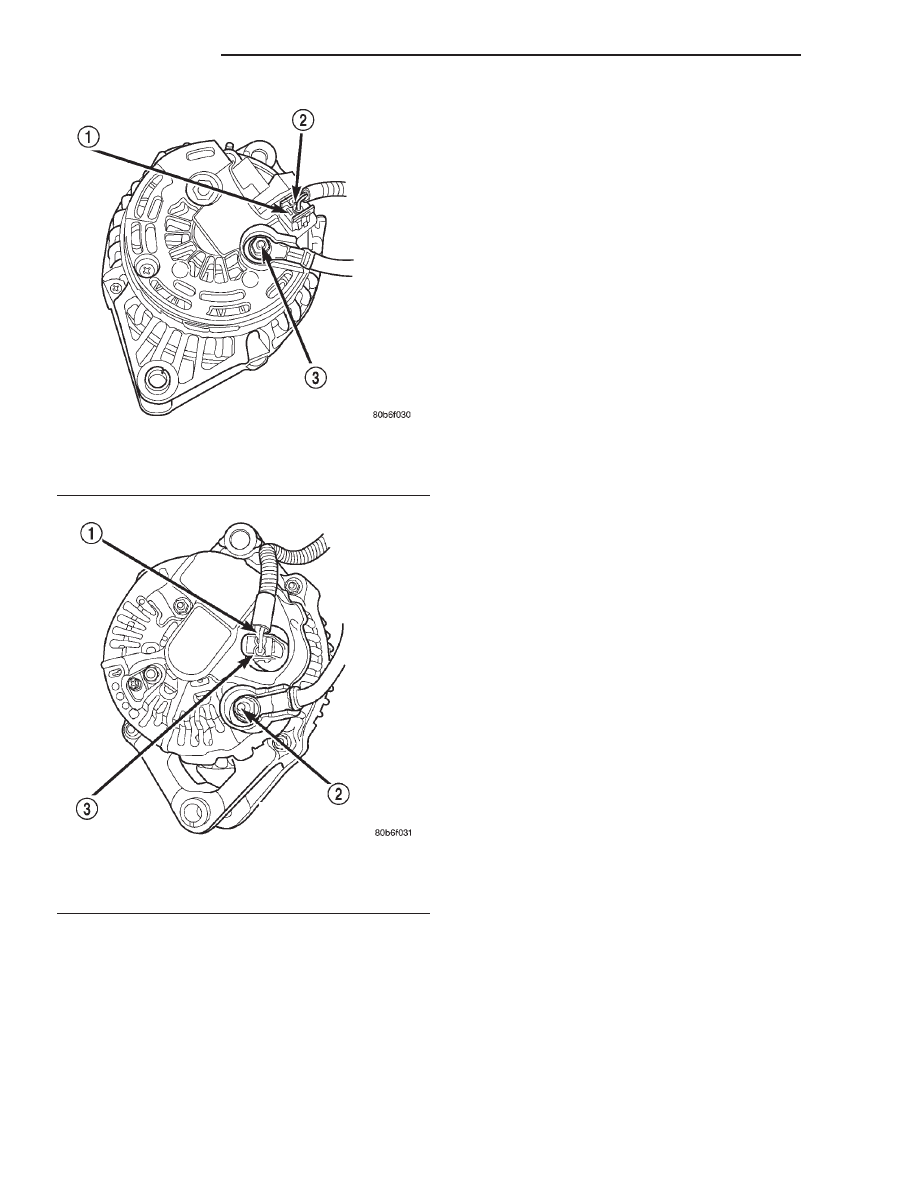

Fig. 5 Generator Connectors—Typical Bosch

1 - FIELD WIRE CONNECTOR
2 - FIELD WIRES
3 - B+ (OUTPUT TERMINAL)

Fig. 6 Generator Connectors—Typical Denso

1 - FIELD WIRES
2 - B+ (OUTPUT TERMINAL)
3 - FIELD WIRE CONNECTOR

8F - 28

CHARGING

AN

GENERATOR (Continued)
