Dodge Dakota (R1). Manual - part 180

TORQUE REFERENCES

DESCRIPTION

Individual Torque Charts appear at the end of

many Groups. Refer to the Standard Torque Specifi-

cations Chart for torque references not listed in the
individual torque charts (Fig. 10).

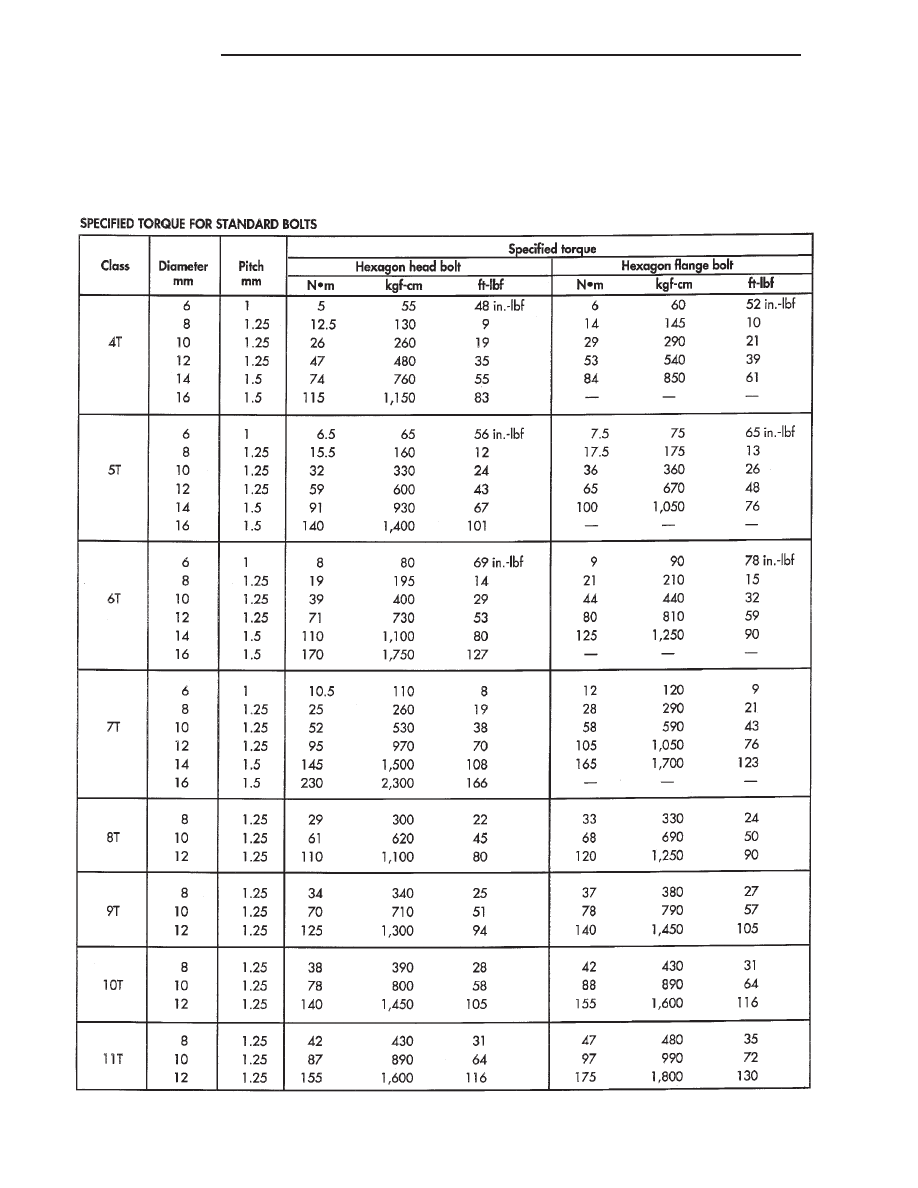

Fig. 10 TORQUE SPECIFICATIONS

10

INTRODUCTION

AN

INTRODUCTION

TABLE OF CONTENTS

page

page

VEHICLE SAFETY CERTIFICATION LABEL

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

VEHICLE IDENTIFICATION NUMBER

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

VEHICLE SAFETY
CERTIFICATION LABEL

DESCRIPTION

DECSRIPTION

A vehicle safety certification label is attached to

every DaimlerChrysler Corporation vehicle. The label
certifies that the vehicle conforms to all applicable
Federal Motor Vehicle Safety Standards. The label
also lists:

• Month and year of vehicle manufacture.

• Gross Vehicle Weight Rating (GVWR). The gross

front and rear axle weight ratings (GAWR’s) are
based on a minimum rim size and maximum cold tire
inflation pressure.

• Vehicle Identification Number (VIN).

• Type of vehicle.

• Type of rear wheels.

• Bar code.

• Month, Day and Hour (MDH) of final assembly.

• Paint and Trim codes.

• Country of origin.
The label is located on the driver-side door shut-

face.

VEHICLE IDENTIFICATION
NUMBER

DESCRIPTION

The Vehicle Identification Number (VIN) plate is

attached to the top left side of the instrument panel
(Fig. 1). The VIN contains 17 characters that provide
data concerning the vehicle. Refer to the decoding
chart to determine the identification of a vehicle.

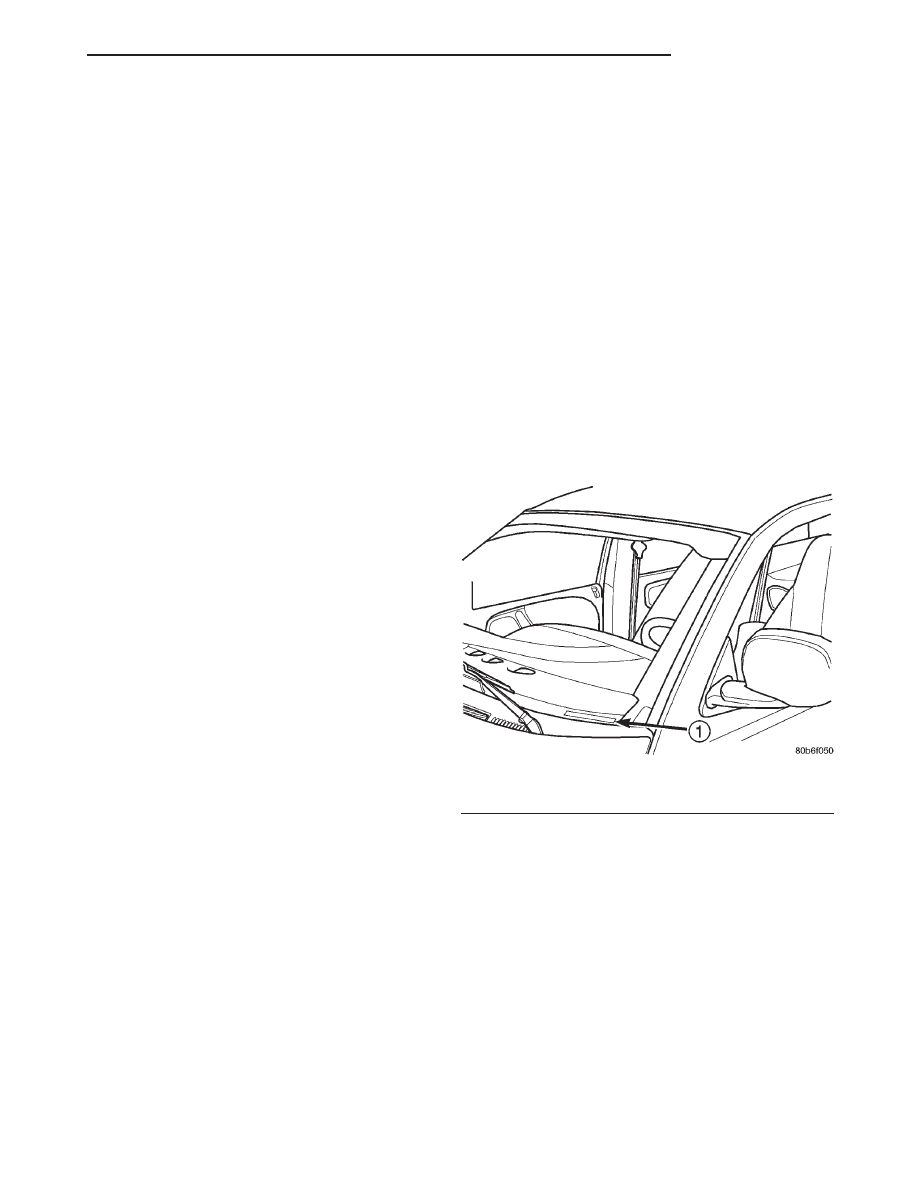

Fig. 1 Vehicle Identification Number (VIN)

1 - VIN

R1

INTRODUCTION

1a

VIN DECODING INFORMATION

POSITION

INTERPRETATION

CODE = DESCRIPTION

1

Country of Origin

9= BRAZIL

2

Assembler

3 = Chrysler Do Brazil

3

Vehicle Type

7 = Truck

4

Gross Vehicle Weight Rating

F = 4001-5000 lbs.

G = 5001-6000 lbs.

H = 6001-7000 lbs.

5

Vehicle Line

L = Dakota 4x2

6

Series

2 = L Series

7

Body Style

A = Quad Cab

2 = Club Cab

6 = Conventional Cab

8

Engine

P = 2.5L

M = 2.5L DIESEL

X = 3.9L
Y = 5.2L

9

Pack Code

1 = B09 (24F+B/S 84)

2 = B10 (26F+B/8 84)
3 = B11 (26F+B/S 31)

4 = B12 (26F+B/S 61)
5 = B13 (24F+B/S 31)
6 = B14 (24F+B/S 61)

8 = B15 (21B+B/S 61)
9 = B16 (21E+B/S 61)
A = B17 (23F+B/S 84)

B = B18 (23F+B/S 31)

C = B19 (23F=B/S 61)
D = B20 (27F+B/S 31)
E = B21 (27B+B/S 61)

F = B22 (27F+B/S 61)

G = B23 (27F+B/S 61)

H = B24 (27F+B/S 84)

10

Model Year

1 = 2001

11

Assembly Plant

3 = CAMPO LARGO

12 Thru 17

Vehicle Build Sequence

Assembly Sequence

2a

INTRODUCTION

R1

VEHICLE IDENTIFICATION NUMBER (Continued)

LUBRICATION & MAINTENANCE

TABLE OF CONTENTS

page

page

LUBRICATION & MAINTENANCE

SPECIFICATIONS . . . . . . . . . . . . . . . . . . . . . . . . . 1

INTERNATIONAL SYMBOLS

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

PARTS & LUBRICANT

STANDARD PROCEDURE . . . . . . . . . . . . . . . . . . . 2

CLASSIFICATION OF LUBRICANTS . . . . . . . . . . 2

FLUID TYPES

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

FLUID FILL/CHECK LOCATIONS

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

MAINTENANCE SCHEDULES

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

HOISTING

STANDARD PROCEDURE . . . . . . . . . . . . . . . . . . 12

HOISTING RECOMMENDATIONS. . . . . . . . . . . 12

JUMP STARTING

STANDARD PROCEDURE . . . . . . . . . . . . . . . . . . 12

JUMP STARTING PROCEDURE . . . . . . . . . . . . 12

TOWING

STANDARD PROCEDURE . . . . . . . . . . . . . . . . . . 13

TOWING RECOMMENDATIONS . . . . . . . . . . . . 13
TWO WHEEL DRIVE VEHICLE TOWING . . . . . 14
FOUR WHEEL DRIVE VEHICLE TOWING. . . . . 15

LUBRICATION &
MAINTENANCE

SPECIFICATIONS

SPECIFICATIONS - FLUID CAPACITIES

DESCRIPTION

SPECIFICATION

FUEL TANK

2-Door: 83L (22 U.S.

Gallons)****

4-Door: 91L (24 U.S.

Gallons)****

ENGINE OIL - WITH FILTER

2.5L Engine

4.3L (4.5 qts.)

3.9L Engine

3.8L (4.0 qts.)

4.7L Engine

5.7L (6.0 qts.)

5.9L Engine

4.7L (5.0 qts.)

COOLING SYSTEM

2.5L Engine

9.3L (9.8 qts.)***

3.9L Engine

13.3L (14.0 qts.)***

4.7L Engine

12.3L (13.0 qts.)***

5.9L Engine

13.7L (14.6 qts.)***

AUTOMATIC TRANSMISSION

Service Fill - 42RE

3.8L (4.0 qts)

O-haul Fill - 42RE

9.1-9.5L (19-20 pts)

DESCRIPTION

SPECIFICATION

Service Fill - 46RE

3.8L (4.0 qts)

O-haul Fill - 46RE

9.1-9.5L (19-20 pts)

O-haul Fill - 45RFE

13.33L (28.0 pts)

MANUAL TRANSMISSION

NV3500

2.28L (4.8 pts.)

TRANSFER CASE

NV233

1.18L (2.5 pts.)

NV244

1.35L (2.85 pts.)

FRONT AXLE

C205F

1.66L (3.5 pts.)

REAR AXLE

9 1/4

2.32L (4.9 pts.)**

8 1/4

2.22L (4.7 pts.)**

** When equipped with Trac-lok, include 148 ml (5
oz.) of Friction Modifier.

*** Includes 0.9L (1.0 qts.) for coolant reservoir.

****Nominal refill capacities are shown. A variation
may be observed from vehicle to vehicle due to
manufacturing tolerance and refill procedure.

AN

LUBRICATION & MAINTENANCE

0 - 1
