Dodge Dakota (R1). Manual - part 113

8.9

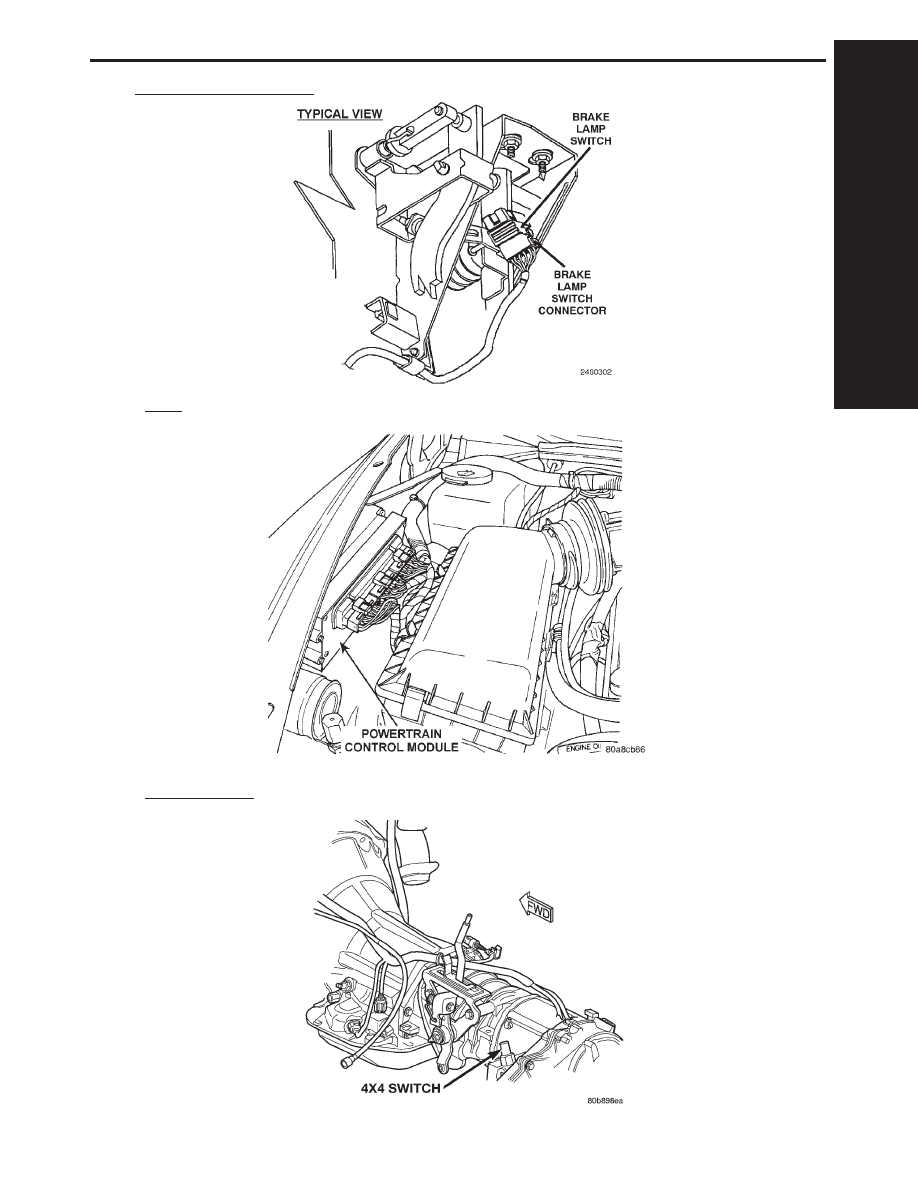

BRAKE LAMP SWITCH

8.10

PCM

8.11

4WD SWITCH

C

O

M

P

O
N

E

N

T

L

O

C
A

T

I

O
N

S

71

COMPONENT LOCATIONS

8.12

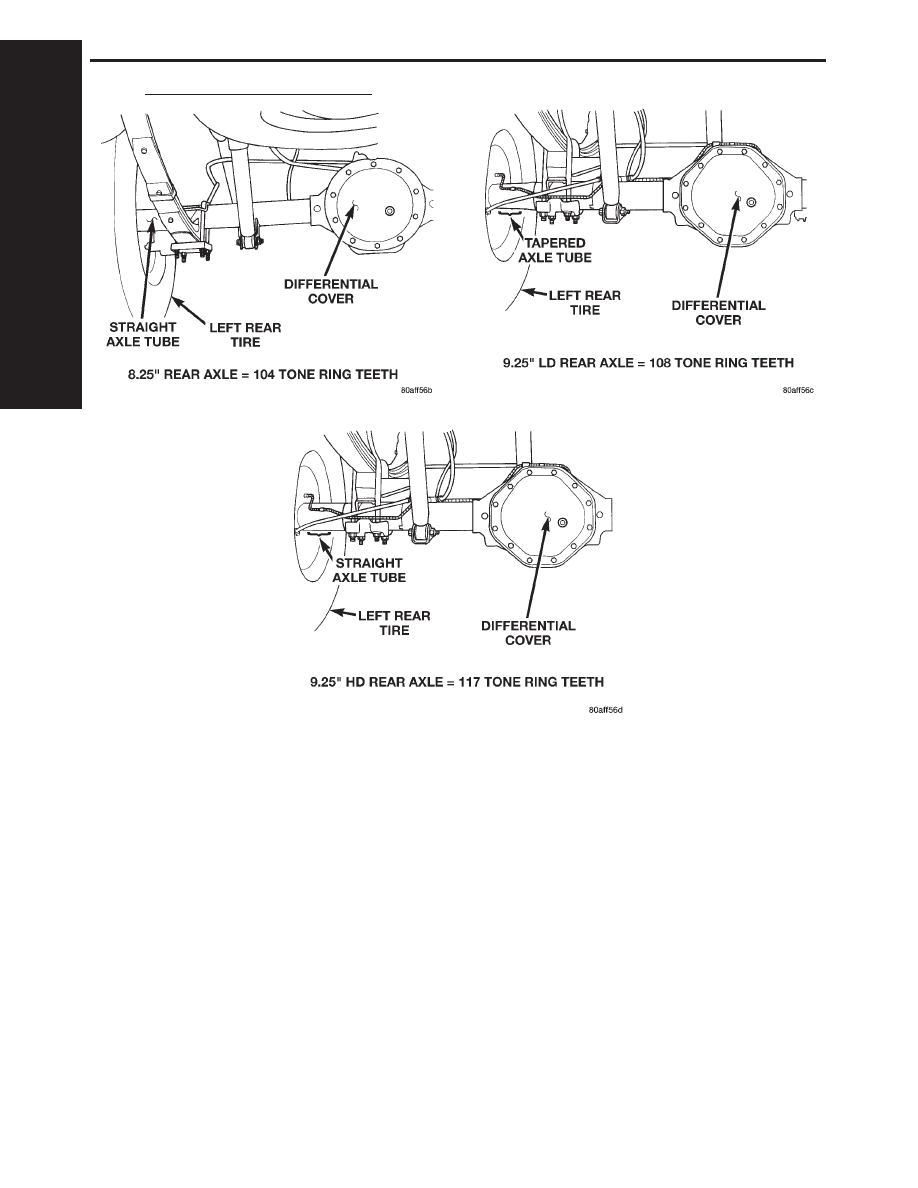

REAR AXLE IDENTIFICATION

C

O

M

P

O
N

E

N

T

L

O

C
A

T

I

O
N

S

72

COMPONENT LOCATIONS

9.0

CONNECTOR PINOUTS

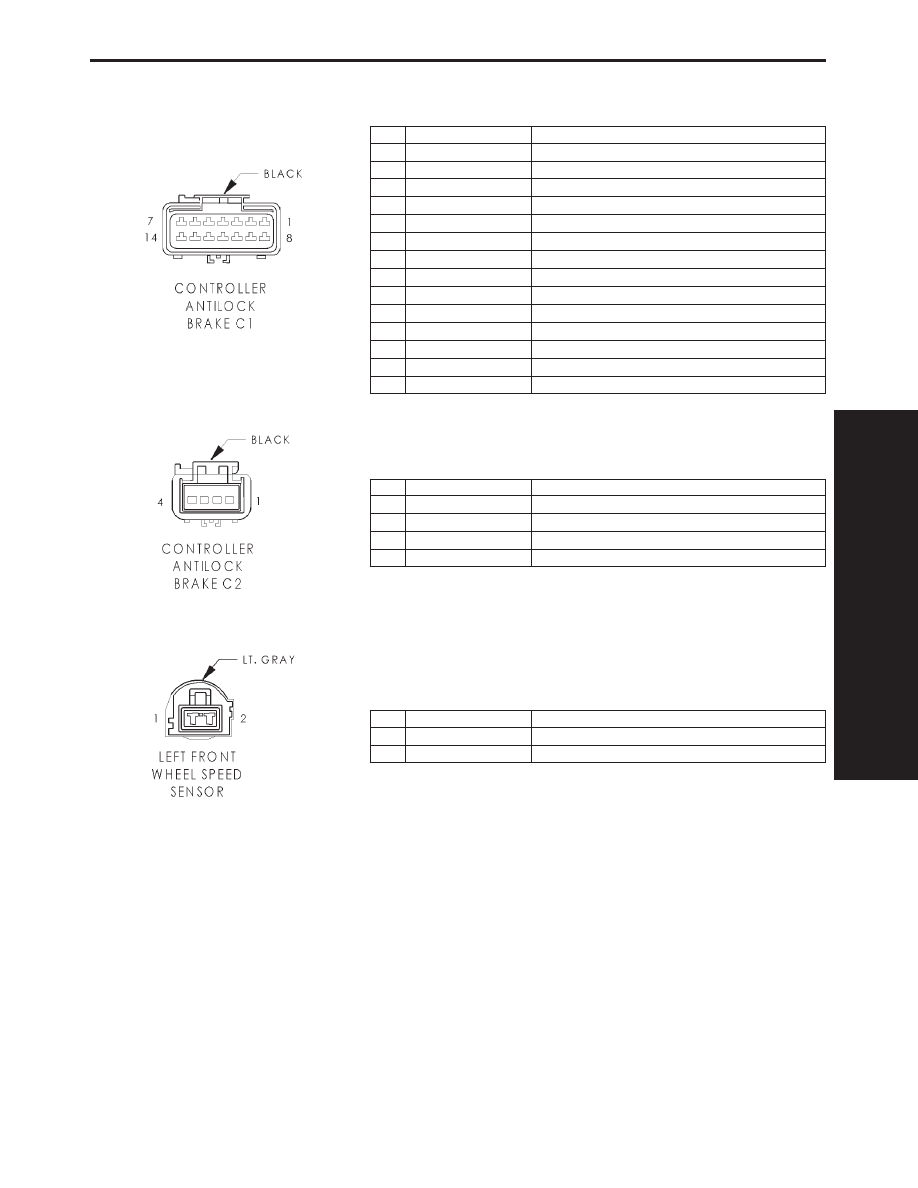

CONTROLLER ANTILOCK BRAKE C1 - BLACK 14 WAY

CAV

CIRCUIT

FUNCTION

1

B113 20RD/VT

REAR WHEEL SPEED SENSOR (+)

2

-

-

3

D25 18VT/YL

PCI BUS

4

A20 20RD/DB

FUSED IGNITION SWITCH OUTPUT (RUN)

5

-

-

6

Z19 12BK/PK

GROUND

7

A10 12RD/DG

FUSED B(+)

8

B114 20WT/VT

REAR WHEEL SPEED SENSOR (-)

9

V40 18WT/PK

BRAKE LAMP SWITCH SENSE

10

-

-

11

B10 20BR/WT

BRAKE PRESSURE SWITCH SENSE

12

G7 18WT/OR

VEHICLE SPEED SENSOR SIGNAL

13

Z19 12BK/PK

GROUND

14

A10 12RD/DG

FUSED B(+)

CONTROLLER ANTILOCK BRAKE C2 - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

B9 20RD

LEFT FRONT WHEEL SPEED SENSOR (+)

2

B8 20RD/GY

LEFT FRONT WHEEL SPEED SENSOR (-)

3

B6 20WT/DB

RIGHT FRONT WHEEL SPEED SENSOR (-)

4

B7 20WT

RIGHT FRONT WHEEL SPEED SENSOR (+)

LEFT FRONT WHEEL SPEED SENSOR - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

B8 20RD/GY

LEFT FRONT WHEEL SPEED SENSOR (-)

2

B9 20RD

LEFT FRONT WHEEL SPEED SENSOR (+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

73

CONNECTOR PINOUTS

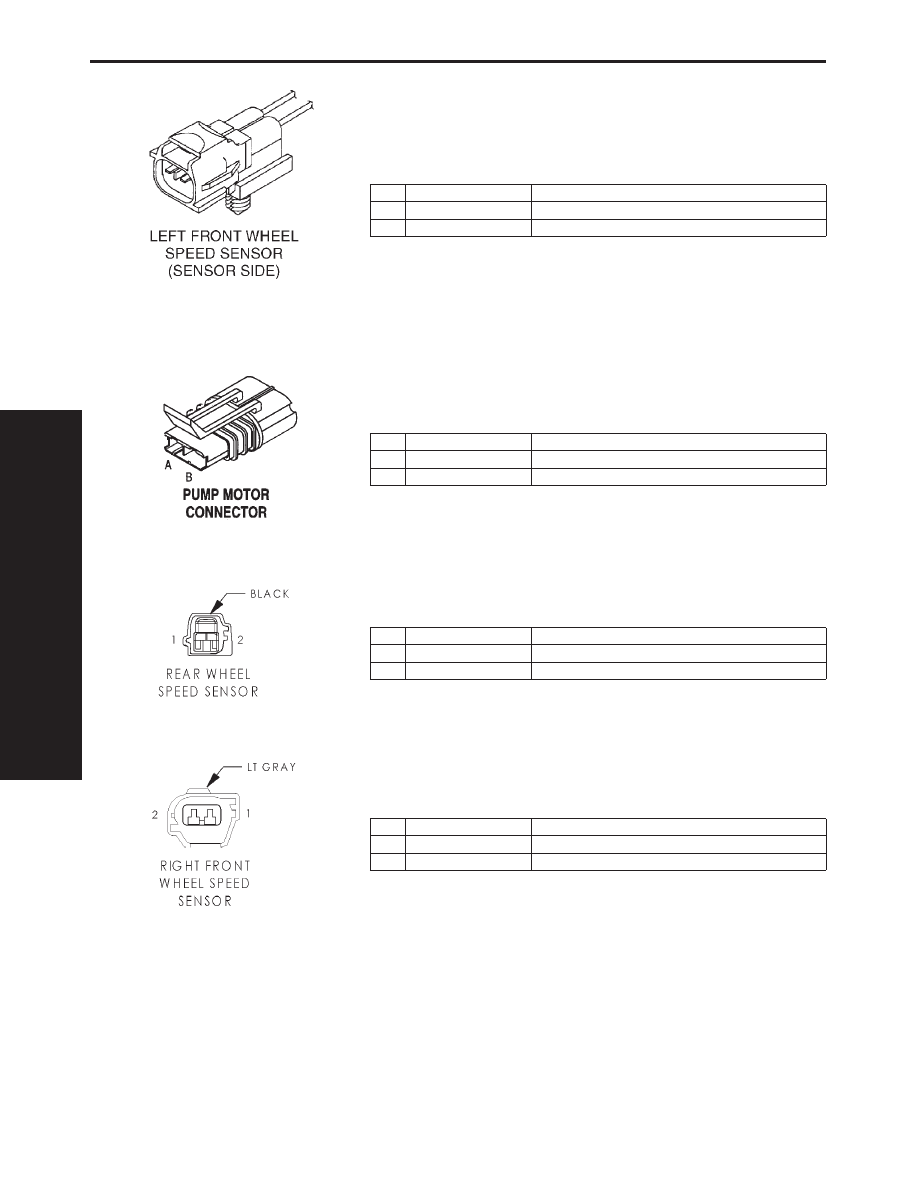

LEFT FRONT WHEEL SPEED SENSOR (SENSOR SIDE) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

BK

WHEEL SPEED SENSOR (-)

2

BK

WHEEL SPEED SENSOR (-)

PUMP MOTOR CONNECTOR - 2 WAY

CAV

CIRCUIT

FUNCTION

1

RD

PUMP MOTOR CONTROL

2

BK

GROUND

REAR WHEEL SPEED SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

B114 20WT/VT

REAR WHEEL SPEED SENSOR (-)

2

B113 20RD/VT

REAR WHEEL SPEED SENSOR (+)

RIGHT FRONT WHEEL SPEED SENSOR - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

B6 20WT/DB

RIGHT FRONT WHEEL SPEED SENSOR (-)

2

B7 20WT

RIGHT FRONT WHEEL SPEED SENSOR (+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

74

CONNECTOR PINOUTS
