P0888-TRANSMISSION RELAY ALWAYS OFF (CONTINUED)

6.

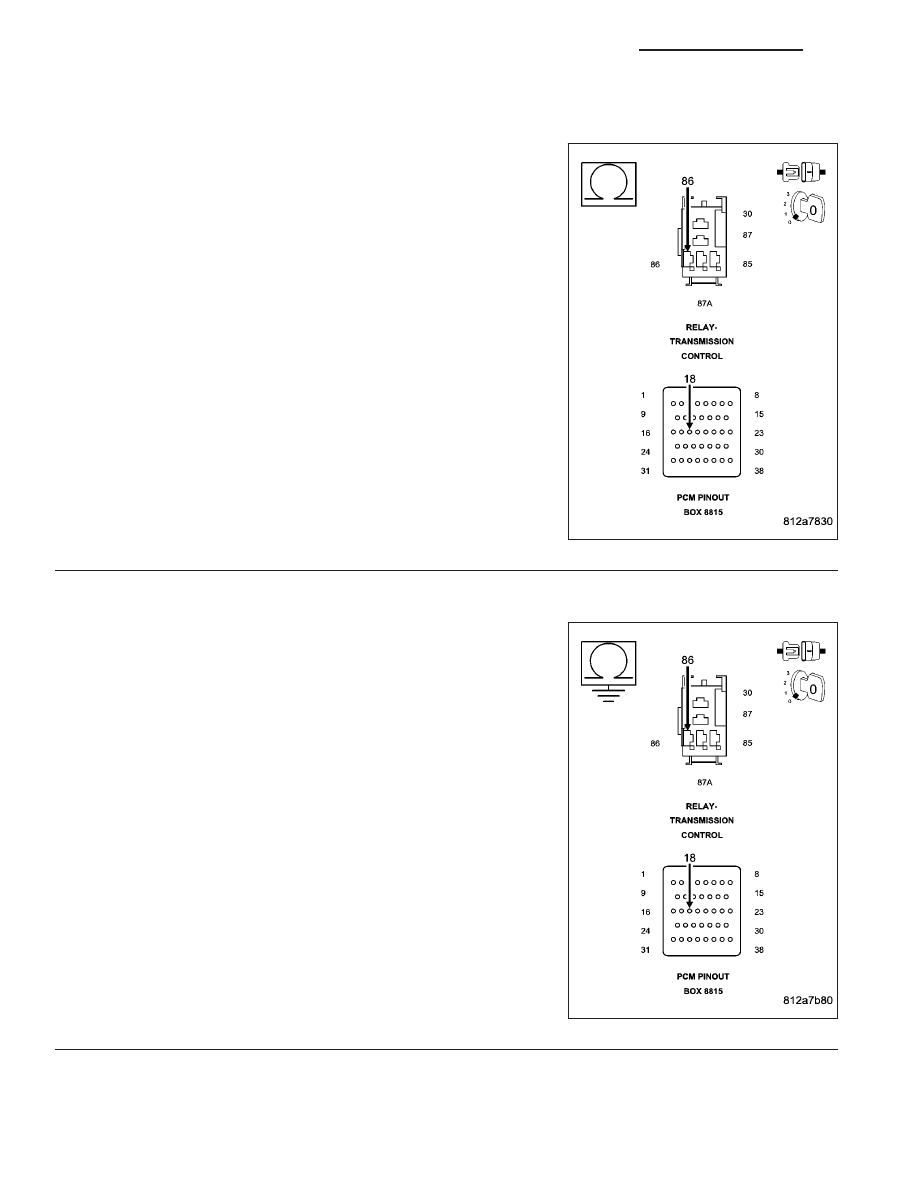

(T15) TRANSMISSION CONTROL RELAY CONTROL CIRCUIT OPEN

Turn the ignition off to the lock position.

Disconnect the PCM C4 harness connector.

NOTE: Check connectors - Clean/repair as necessary.

CAUTION: Do not probe the PCM harness connectors. Probing
the PCM harness connectors will damage the PCM terminals
resulting in poor terminal to pin connection. Install Miller Special
Tool #8815 to perform diagnosis.
Measure the resistance of the (T15) Transmission Control Relay Con-
trol circuit between the Transmission Control Relay connector and the
appropriate terminal of special tool #8815.

Is the resistance above 5.0 ohms?

Yes

>> Repair the (T15) Transmission Control Relay Control cir-

cuit for an open.

Perform 42RLE TRANSMISSION VERIFICATION TEST -
VER 1.

No

>> Go To 7

7.

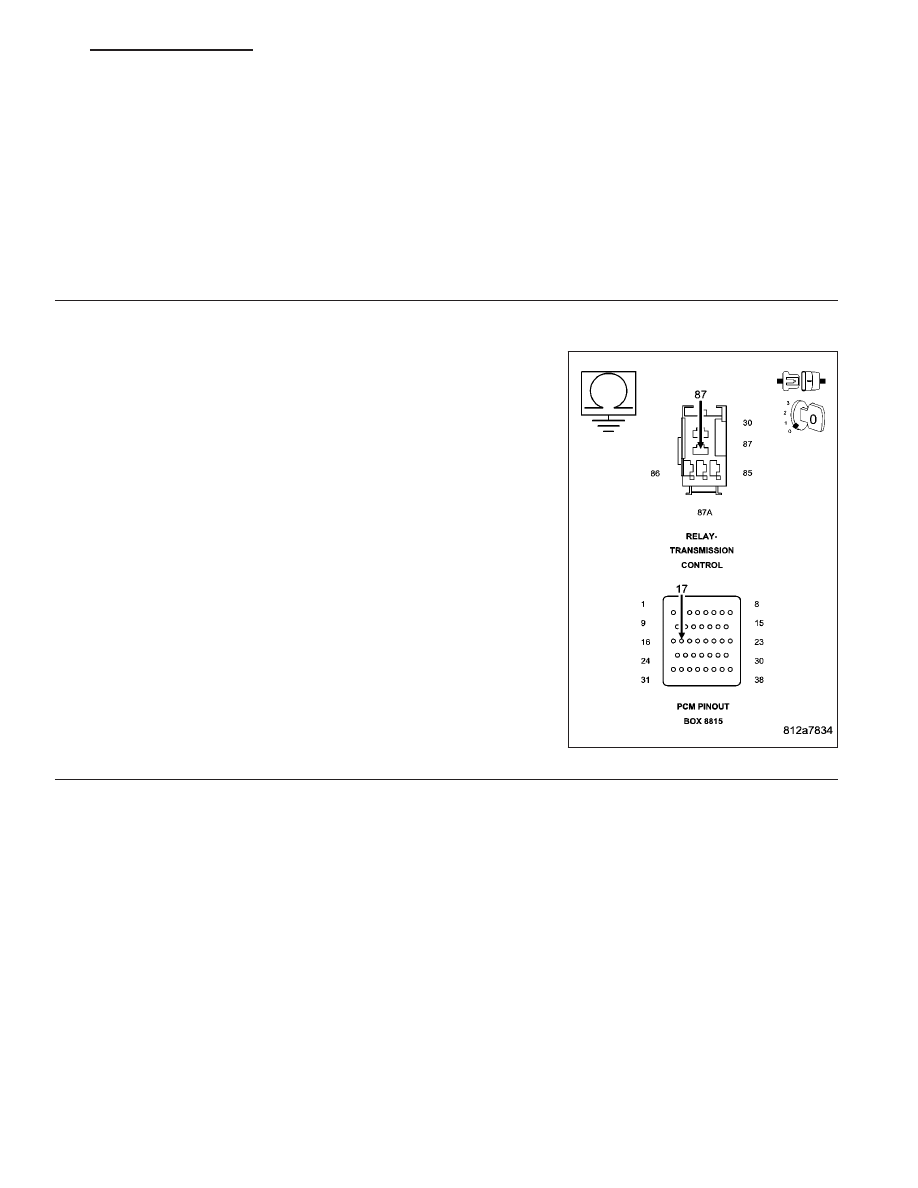

(T15) TRANSMISSION CONTROL RELAY CONTROL CIRCUIT SHORT TO GROUND

Measure the resistance between ground and the (T15) Transmission
Control Relay Control circuit.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (T15) Transmission Control Relay Control cir-

cuit for a short to ground.

Perform 42RLE TRANSMISSION VERIFICATION TEST -
VER 1.

No

>> Go To 8

21 - 196

AUTOMATIC TRANSMISSION 42RLE - ELECTRICAL DIAGNOSTICS

ND

P0888-TRANSMISSION RELAY ALWAYS OFF (CONTINUED)

8.

POWERTRAIN CONTROL MODULE

Using the schematics as a guide, inspect the wiring and connectors. Repair as necessary. Pay particular attention
to all power and ground circuits.

If there are no possible causes remaining, view repair.

Repair

Replace the Powertrain Control Module per the Service Information. With the scan tool PERFORM
QUICK LEARN.

Perform 42RLE TRANSMISSION VERIFICATION TEST - VER 1.

9.

OPEN FUSE

Turn the ignition off to the lock position.

Remove the Transmission Control Relay.

Disconnect the PCM C4 harness connectors.

NOTE: Check connectors - Clean/repair as necessary.

CAUTION: Do not probe the PCM harness connectors. Probing
the PCM harness connectors will damage the PCM terminals
resulting in poor terminal to pin connection. Install Miller Special
Tool #8815 to perform diagnosis.
Measure the resistance between ground and the (T16) Transmission
Control Relay Output circuit.

Is the resistance below 5.0 ohms?

Yes

>> Go To 10

No

>> Repair the Fused B+ circuit for an open.

Perform 42RLE TRANSMISSION VERIFICATION TEST -
VER 1.

ND

AUTOMATIC TRANSMISSION 42RLE - ELECTRICAL DIAGNOSTICS

21 - 197

P0888-TRANSMISSION RELAY ALWAYS OFF (CONTINUED)

10.

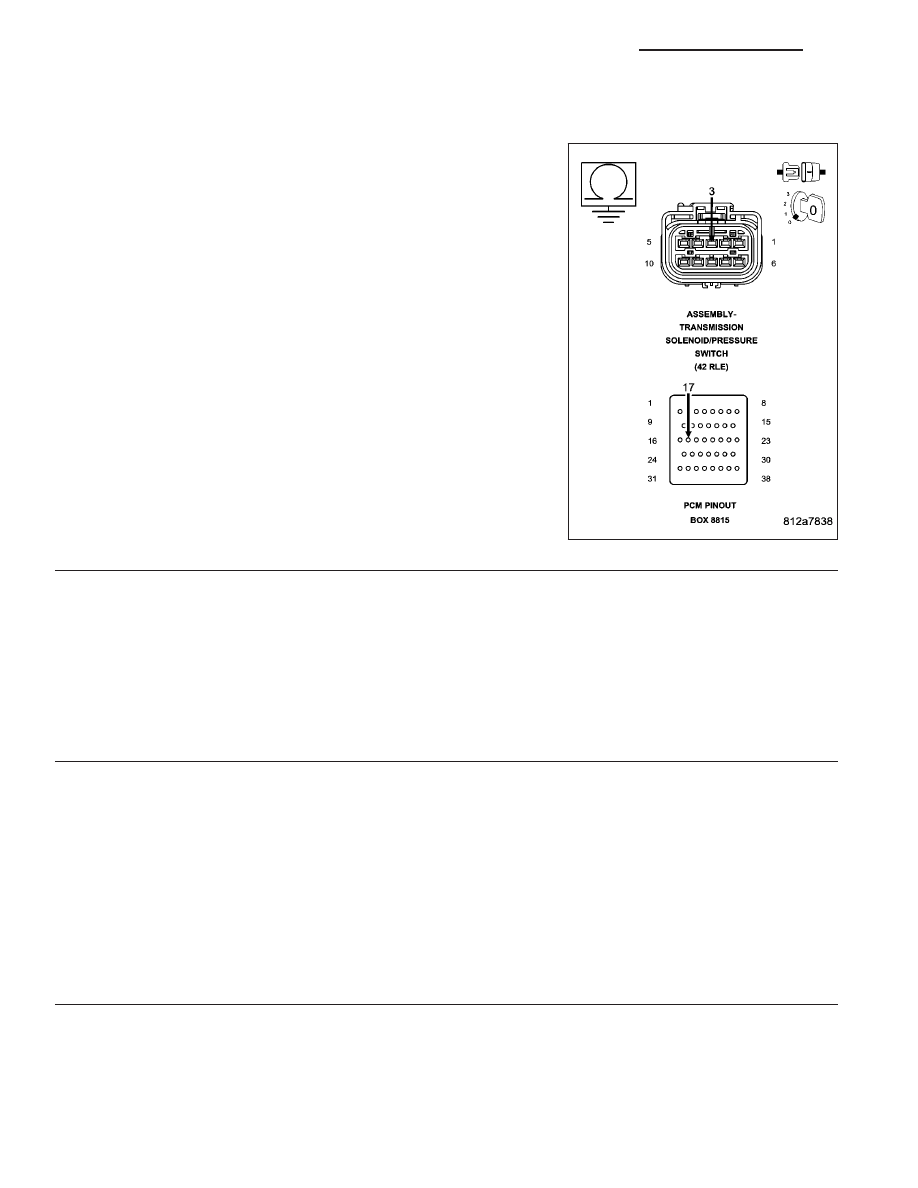

(T16) TRANSMISSION CONTROL RELAY OUTPUT CIRCUIT SHORT TO GROUND

Disconnect the Transmission Solenoid/Pressure Switch harness con-
nector.

NOTE: Check connectors - Clean/repair as necessary.
Measure the resistance between ground and the (T16) Transmission
Control Relay Output circuit.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (T16) Transmission Control Relay Output circuit

for a short to ground.

Perform 42RLE TRANSMISSION VERIFICATION TEST -
VER 1.

No

>> Go To 11

11.

TRANSMISSION SOLENOID/PRESSURE SWITCH ASSEMBLY

Using the schematics as a guide, inspect the wiring and connectors. Repair as necessary. Pay particular attention
to all power and ground circuits.

If there are no possible causes remaining, view repair.

Repair

Replace the Transmission Solenoid/Pressure Switch Assembly per the Service Information.

Perform 42RLE TRANSMISSION VERIFICATION TEST - VER 1.

12.

INTERMITTENT WIRING AND CONNECTORS

The conditions necessary to set the DTC are not present at this time.

Using the schematics as a guide, inspect the wiring and connectors specific to this circuit.

Wiggle the wiring and connectors while checking for shorted and open circuits.

With the scan tool, check the EATX EVENT DATA to help identify the conditions in which the DTC was set.

Were there any problems found?

Yes

>> Repair as necessary.

Perform 42RLE TRANSMISSION VERIFICATION TEST - VER 1.

No

>> Test Complete.

21 - 198

AUTOMATIC TRANSMISSION 42RLE - ELECTRICAL DIAGNOSTICS

ND

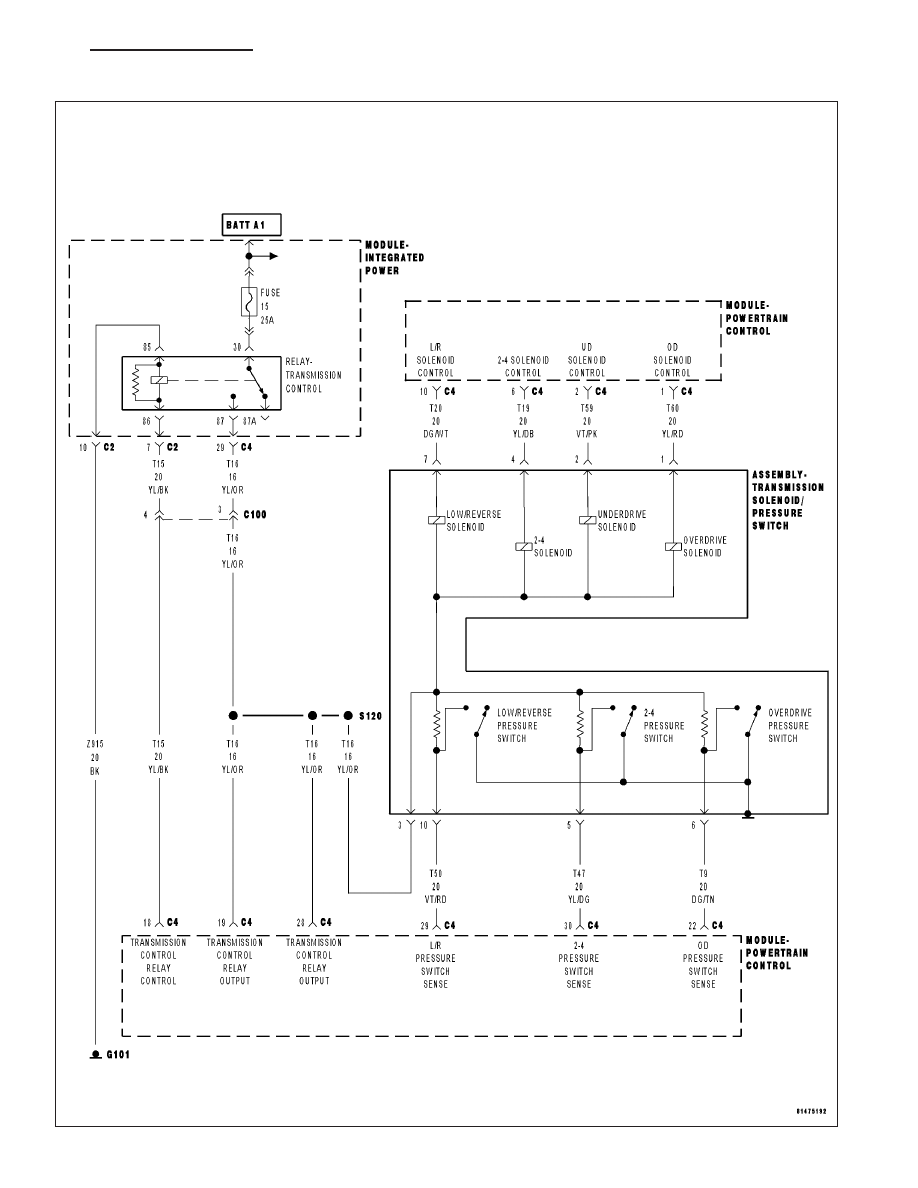

P0890-SWITCHED BATTERY
