INSTALLATION

WARNING: BEFORE SERVICING THE STEERING COLUMN THE AIRBAG SYSTEM MUST BE DISARMED.
REFER TO ELECTRICAL RESTRAINT SYSTEM FOR SERVICE PROCEDURES. FAILURE TO DO SO MAY
RESULT IN ACCIDENTAL DEPLOYMENT OF THE AIRBAG AND POSSIBLE PERSONAL INJURY.

CAUTION: All fasteners must be torqued to specification to ensure proper operation of the steering column.

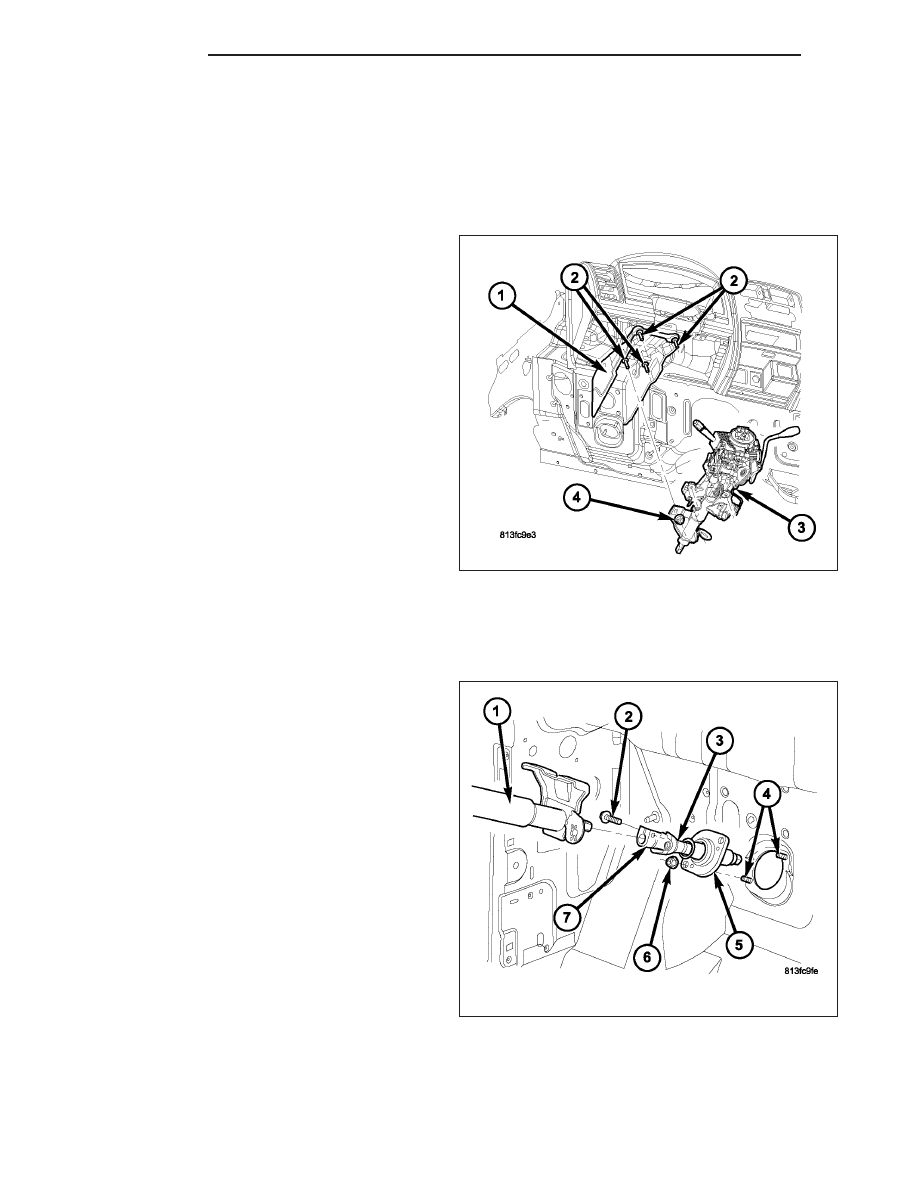

1. Position the steering column (3) on the dash panel

support (1) and loosely install the mounting nuts
(4).

2. Firmly slide the steering column upward against the

studs (2) in dash panel and hand tighten the nuts.

3. Center steering column (3) in dash opening and tighten mounting nuts (4) to 28 N·m (250 in. lbs.).

NOTE: Torque the upper left nut first then the lower right nut. Then torque the lower left nut then the upper
right nut.

4. Install the steering shaft coupler (7) on the steering

shaft (1) and loosely install a new bolt (2).

NOTE: A new bolt must be used for reinstallation.

5. Tighten the coupler bolt (2) to 57 N·m (42 ft. lbs.).

19 - 12

COLUMN

ND

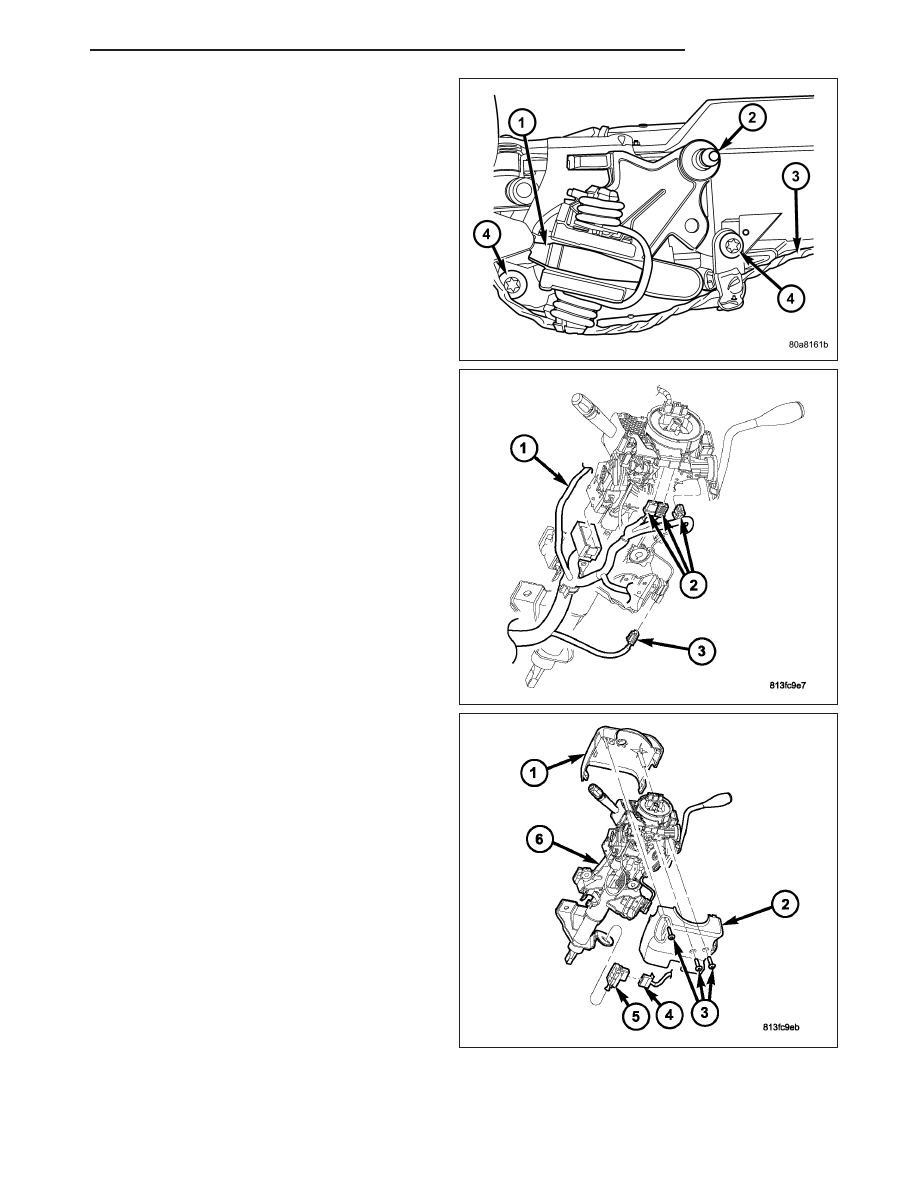

6. Install a new brake light switch (Refer to 8 - ELEC-

TRICAL/LAMPS/LIGHTING

-

EXTERIOR/BRAKE

LAMP SWITCH - REMOVAL).

7. Install the shifter cable (2). (Refer to 21 - TRANS-

MISSION/TRANSAXLE/AUTOMATIC - 32RH/GEAR
SHIFT CABLE - INSTALLATION).

8. Connect the wiring harness (1,2&3) to the column.

9. Install the SKIM module.

10. Install the clockspring (Refer to 8 - ELECTRICAL/

RESTRAINTS/CLOCKSPRING - REMOVAL).

11. Install the shrouds (1&2).

ND

COLUMN

19 - 13

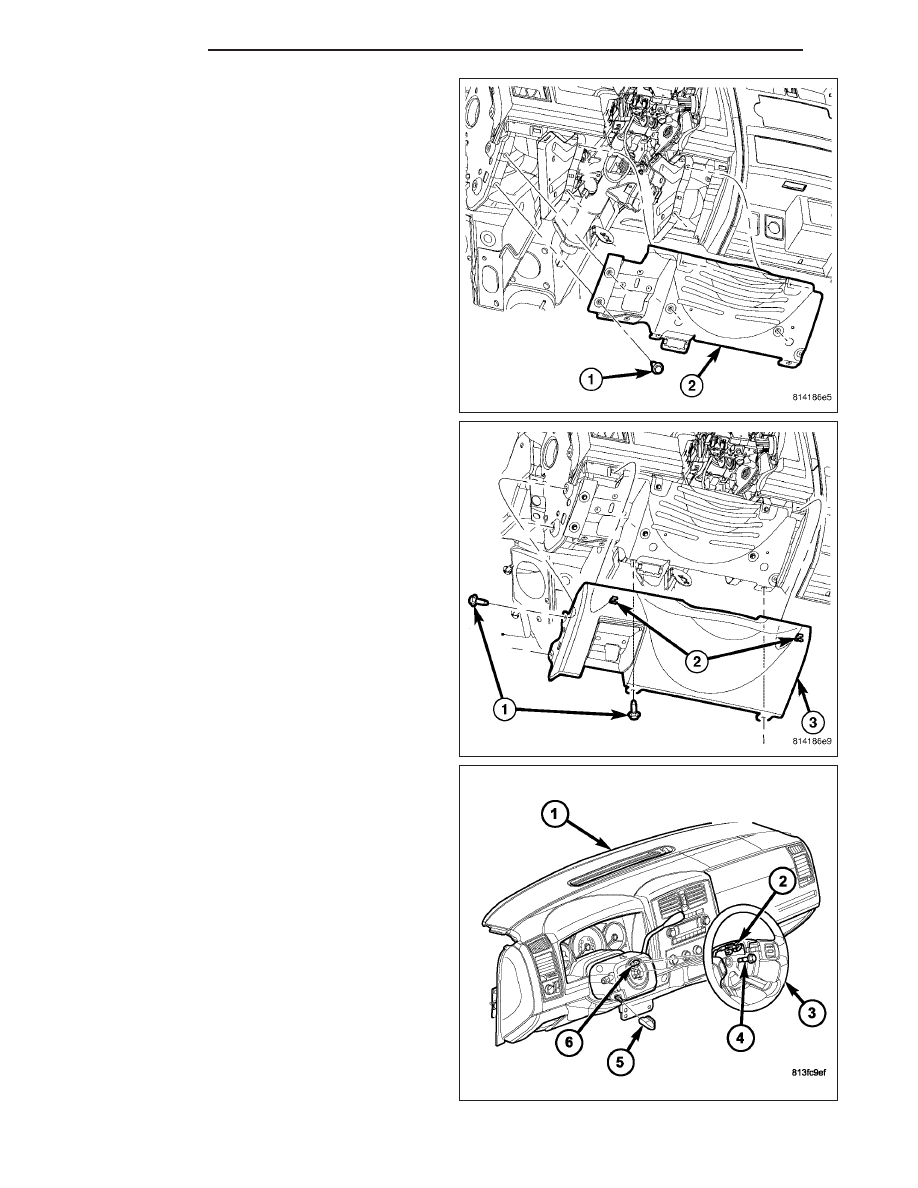

12. Install the steering column opening cover rein-

forcement (2) (Refer to 23 - BODY/INSTRUMENT
PANEL/STEERING COLUMN OPENING COVER
- INSTALLATION).

13. Install the steering column opening cover (3).

14. Align the spline on the wheel hub to shaft.

15. Then install the steering wheel (3) and install a

new bolt (4). Tighten the bolt to 61 N·m (45 ft.
lbs.).

19 - 14

COLUMN

ND

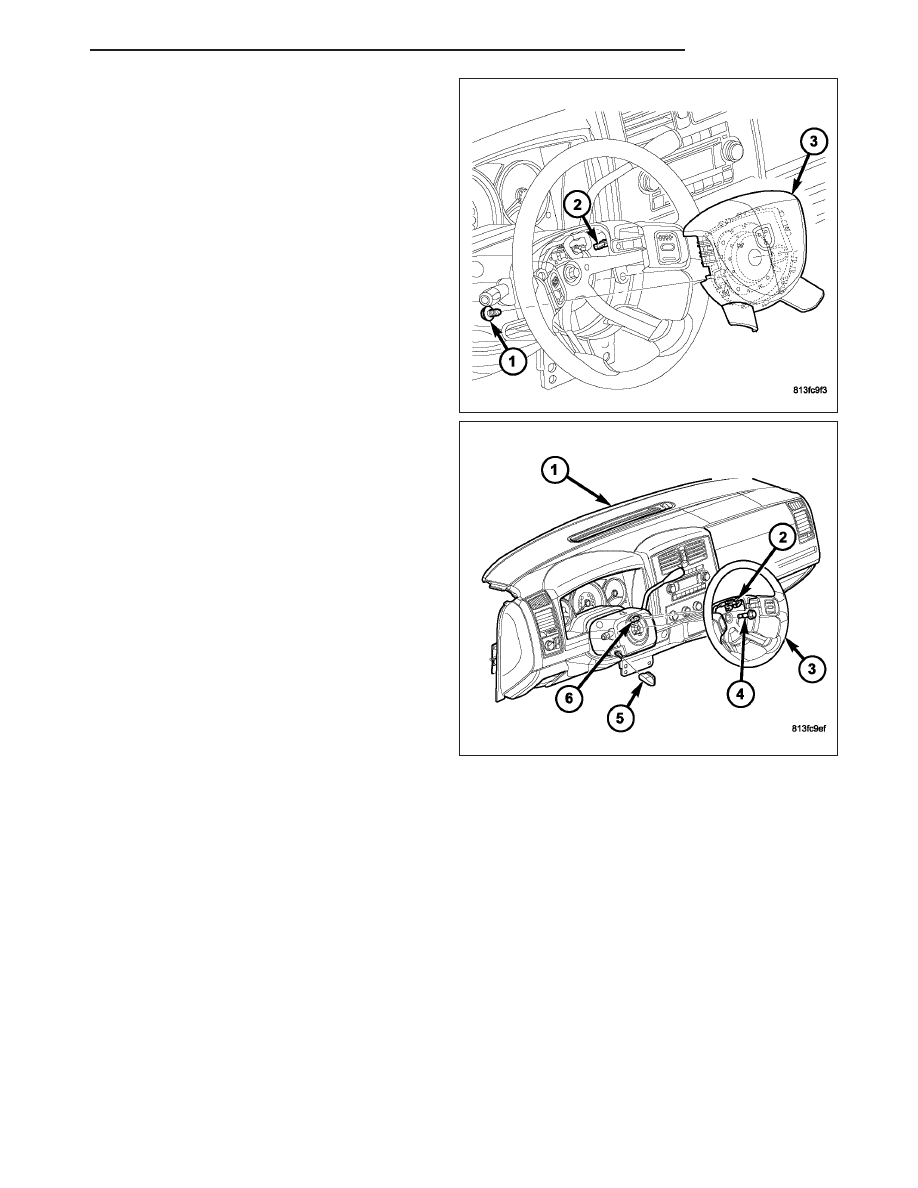

16. Reconnect the electrical connectors (2) for the air

bag (3).

17. Install the airbag (3) (Refer to 8 - ELECTRICAL/

RESTRAINTS/DRIVER

AIRBAG

-

INSTALLATION).

18. Install the tilt lever handle (5).

19. Install the negative battery terminal.

20. Test the operation of the horn, Electronic PRNDL

Indicator, lights and any other functions that are
steering column operated.
