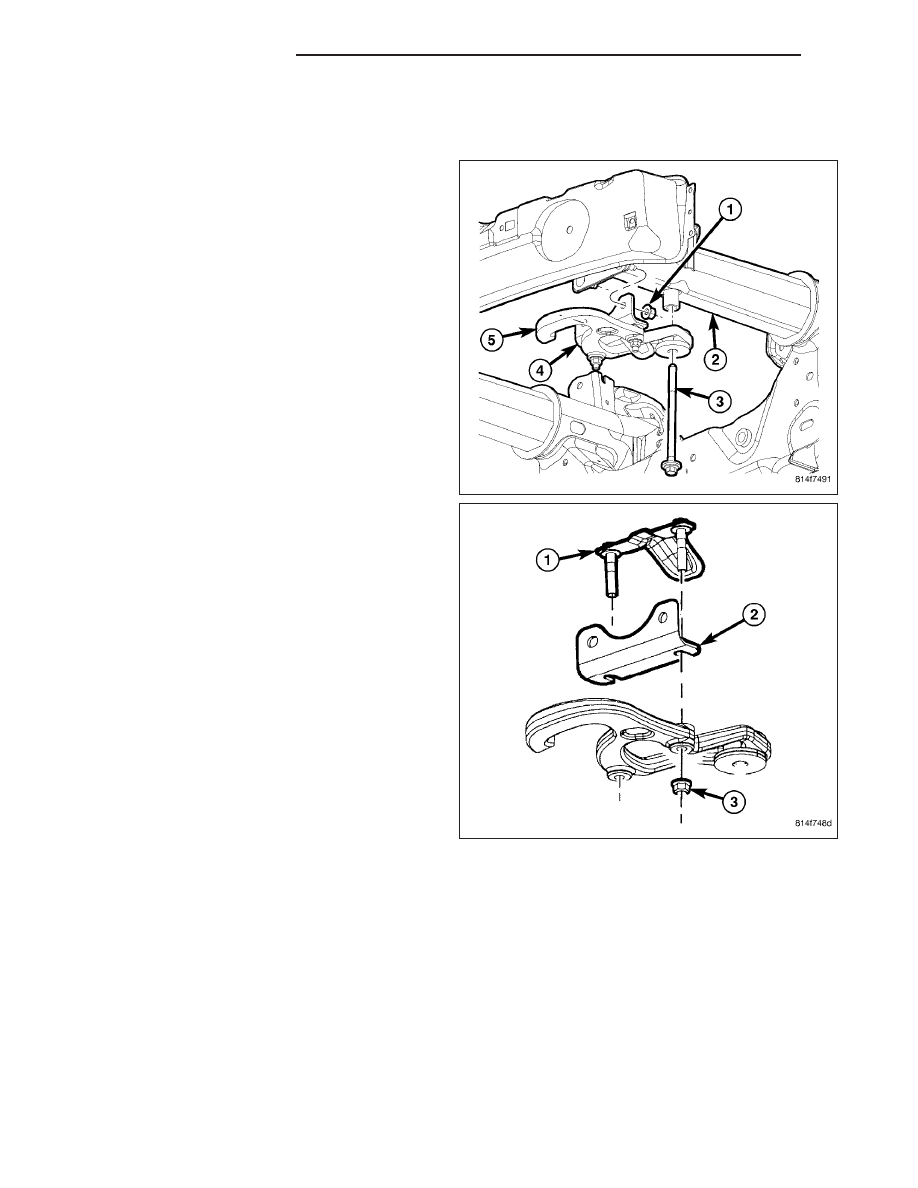

HOOK-TOW

REMOVAL

1. Remove the Front End Sheet Metal (FESM) mount-

ing bolt (3).

2. Remove the two lower fascia support nuts (1) and

remove the tow hook assembly (5).

3. Remove the nuts (3) and remove the brackets (1 &

2).

13 - 20

FRAME & BUMPERS

ND

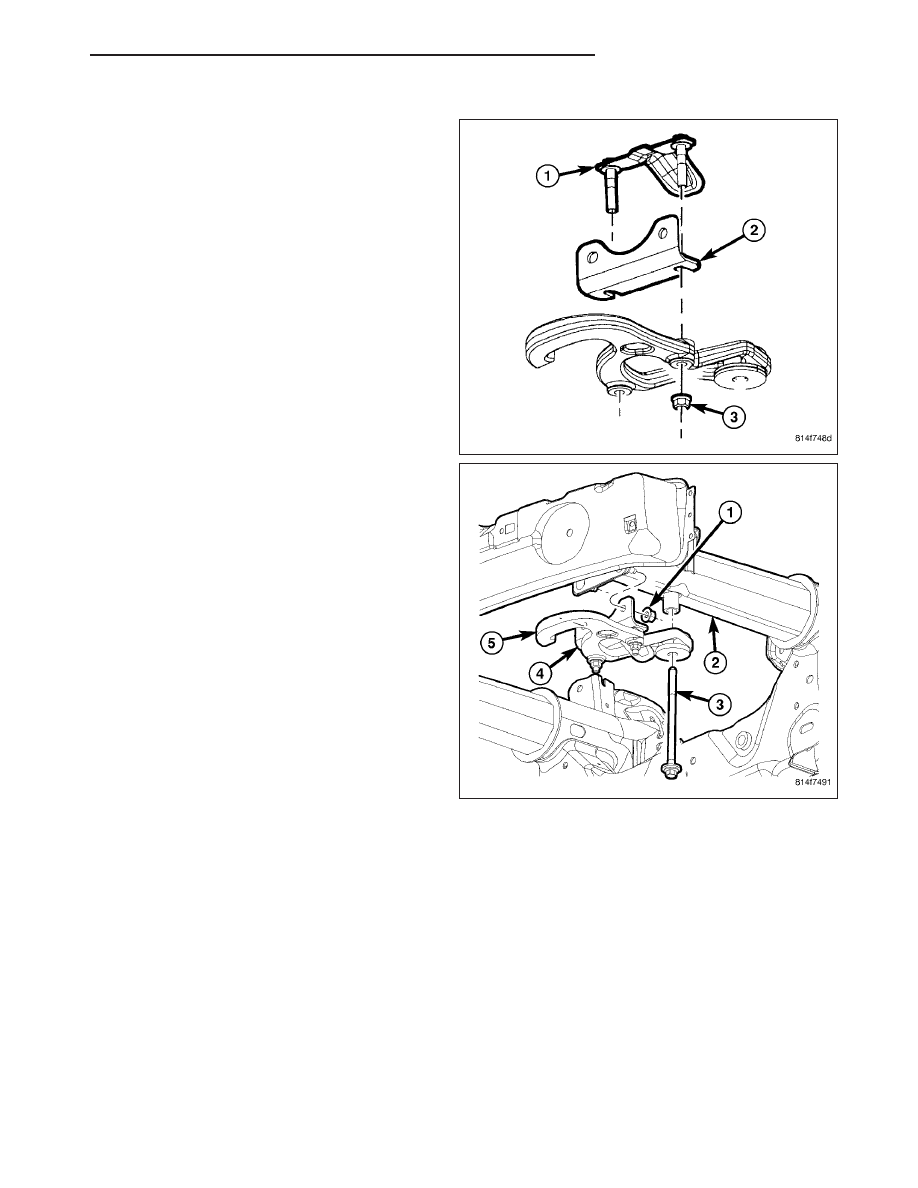

INSTALLATION

1. Install the brackets (1 & 2) and install the nuts (3).

2. Tighten the nuts to 95 N·m (70 ft. lbs.)

3. Install the hook assembly (5) and install the FESM

bolt (3).

4. Install the fascia support nuts (1).

5. Tighten the FESM Bolt (3) to 75 N·m (55 ft. lbs.)

6. Tighten the fascia support nuts (1) to 94 N·m (70 ft.

lbs.).

ND

FRAME & BUMPERS

13 - 21

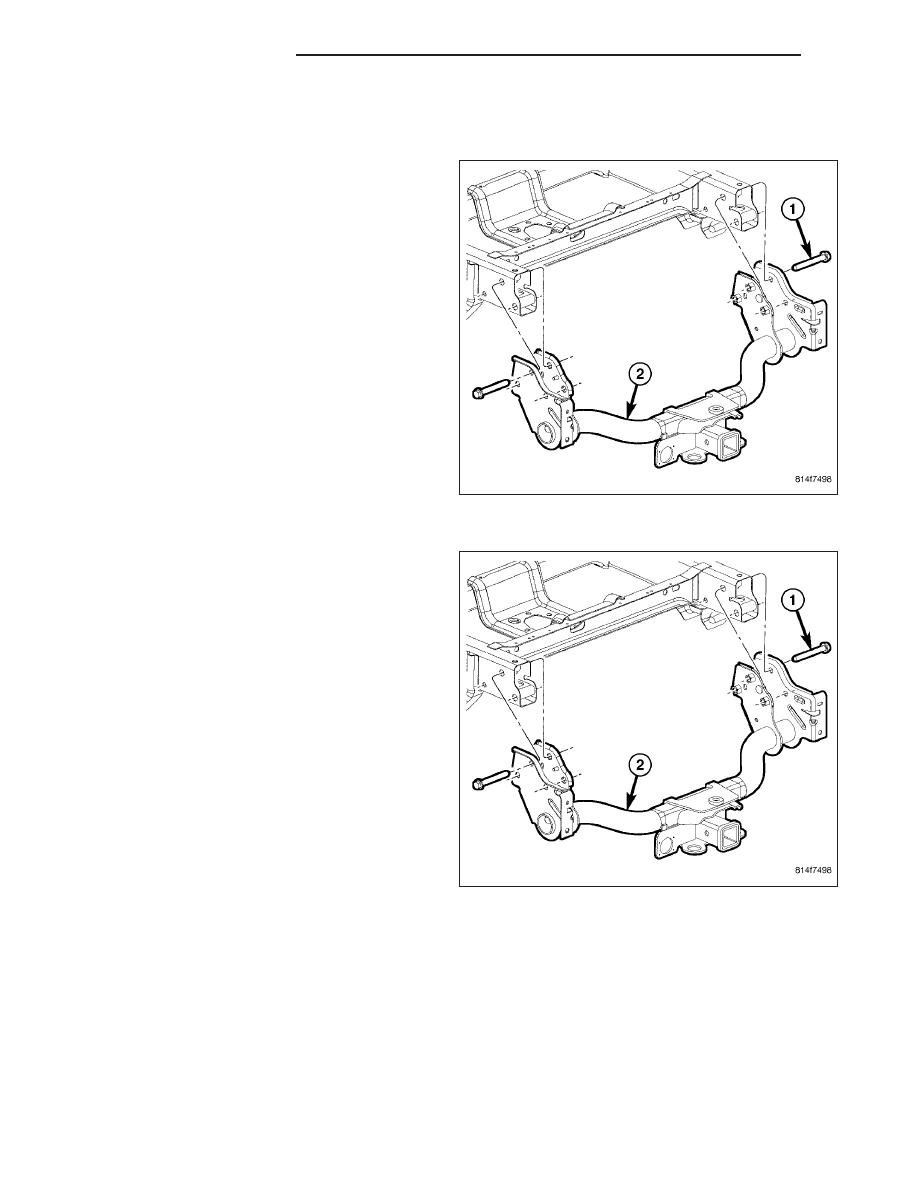

RECEIVER KIT-TRAILER TOW

REMOVAL

1. Remove the bumper. (Refer to 13 - FRAME &

BUMPERS/BUMPERS/BUMPER-STEP

-

REMOVAL)

2. Disconnect the trailer wiring electrical connectors.

3. Remove the bolts (1) and remove the hitch (2).

INSTALLATION

1. Install the hitch (2) and install the bolts (1).

2. Tighten the bolts to 170 N·m (125 ft. lbs.).

3. Connect the trailer wiring electrical connectors.

4. Install the bumper. (Refer to 13 - FRAME &

BUMPERS/BUMPERS/BUMPER-STEP - INSTAL-
LATION)

13 - 22

FRAME & BUMPERS

ND

FUEL SYSTEM

TABLE OF CONTENTS

page

page

FUEL DELIVERY

. . . . . . . . . . . . . . . . . . . . . . . . . . 1

FUEL INJECTION

. . . . . . . . . . . . . . . . . . . . . . . . 24

FUEL DELIVERY

TABLE OF CONTENTS

page

page

FUEL DELIVERY

STANDARD PROCEDURE - FUEL SYSTEM

PRESSURE RELEASE

. . . . . . . . . . . . . . . . . . . 1

SPECIFICATIONS

FUEL SYSTEM PRESSURE

. . . . . . . . . . . . . . . 2

TORQUE - FUEL SYSTEM

. . . . . . . . . . . . . . . . 2

SPECIAL TOOLS

FUEL SYSTEM

. . . . . . . . . . . . . . . . . . . . . . . . 4

SENSOR-FUEL LEVEL SENDING UNIT

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 5

LINES, FUEL

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 5

FITTING, QUICK CONNECT

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 5

STANDARD PROCEDURE - QUICK-CONNECT

FITTINGS

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

PUMP-FUEL

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 9

MODULE-FUEL PUMP

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 10

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 11

RAIL-FUEL

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 11

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 12

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 14

TANK-FUEL

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 16

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 20

FILTER-INLET

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 23

REGULATOR-FUEL PRESSURE

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 23

FILTER-FUEL

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 23

FUEL DELIVERY

STANDARD PROCEDURE - FUEL SYSTEM PRESSURE RELEASE

Use following procedure if the fuel injector rail is, or is not equipped with a fuel pressure test port.

1. Remove fuel fill cap.

2. Remove fuel pump relay from Power Distribution Center (PDC). For location of relay, refer to label on underside

of PDC cover.

3. Start and run engine until it stalls.

4. Attempt restarting engine until it will no longer run.

5. Turn ignition key to OFF position.

CAUTION: Steps 1, 2, 3 and 4 must be performed to relieve high pressure fuel from within fuel rail. Do not
attempt to use following steps to relieve this pressure as excessive fuel will be forced into a cylinder cham-
ber.

ND

FUEL SYSTEM

14 - 1
