20. Remove shroud, fan assembly (Refer to 7 -

COOLING/ENGINE/FAN

DRIVE

VISCOUS

CLUTCH - REMOVAL) and accessory drive belt
(Refer to 7 - COOLING/ACCESSORY DRIVE/
DRIVE BELTS - REMOVAL).

21. Disconnect transmission oil cooler lines at the

radiator.

22. Disconnect radiator upper and lower hoses.

23. Remove radiator (Refer to 7 - COOLING/ENGINE/

RADIATOR - REMOVAL), A/C condenser (Refer
to 24 - HEATING & AIR CONDITIONING/PLUMB-
ING/A/C CONDENSER - REMOVAL) and trans-
mission oil cooler.

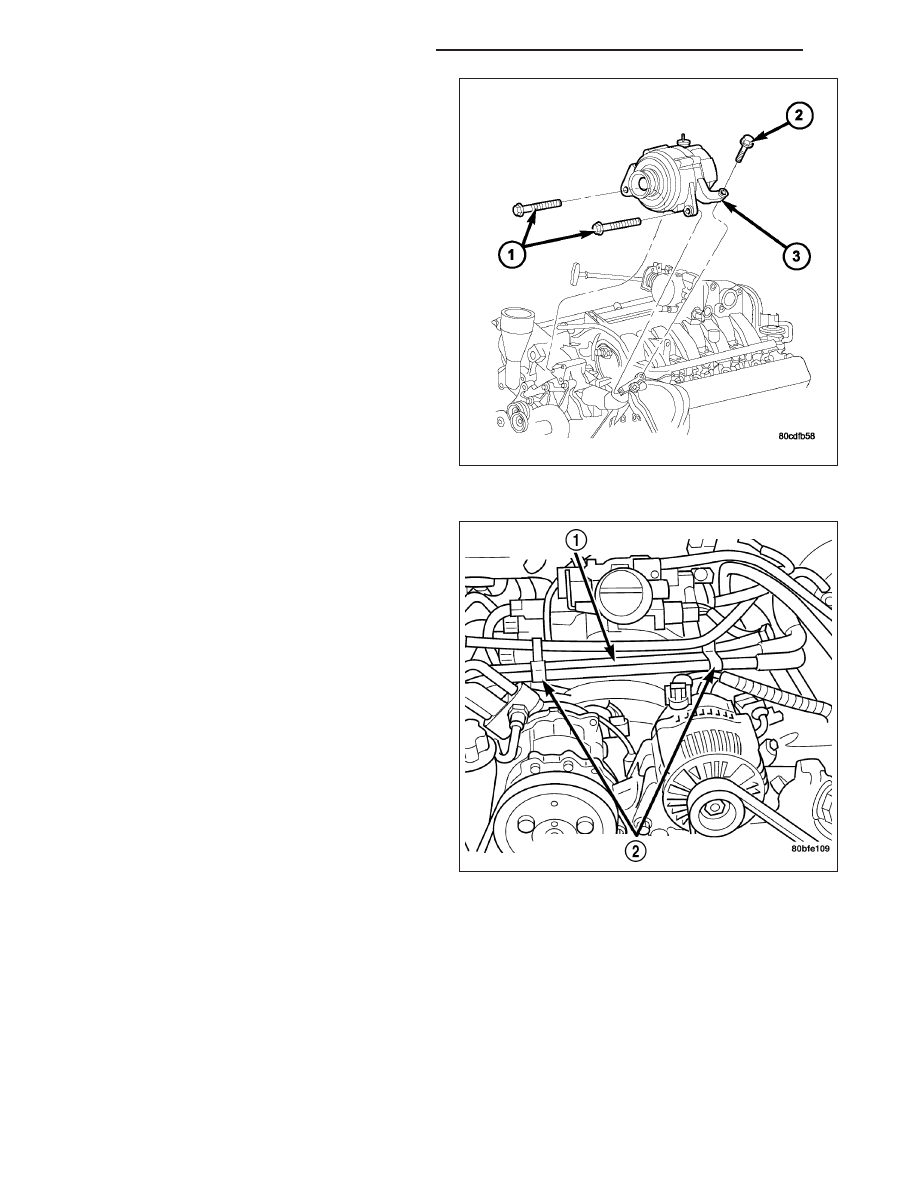

24. Remove generator (3) (Refer to 8 - ELECTRICAL/

CHARGING/GENERATOR - REMOVAL).

25. Disconnect the two heater hoses from the timing

chain cover and heater core.

26. Unclip (2) and remove heater hoses (1) and tubes

from the intake manifold.

9 - 894

ENGINE - 4.7L SERVICE INFORMATION

ND

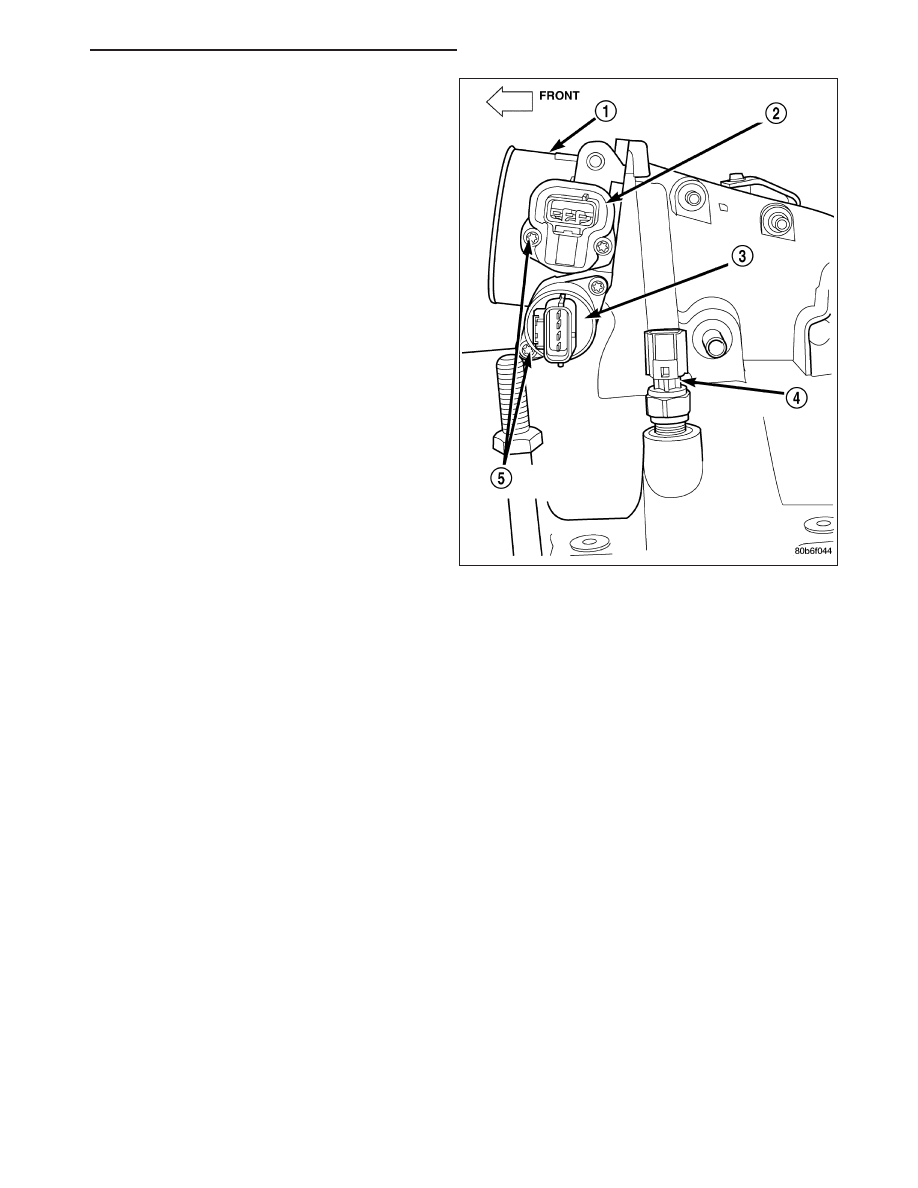

27. Disconnect engine harness at the following points

:

•

Intake air temperature (IAT) sensor (4)

•

Fuel Injectors

•

Throttle Position (TPS) Switch (2)

•

Idle Air Control (IAC) Motor (3)

•

Engine Oil Pressure Switch

•

Engine Coolant Temperature (ECT) Sensor

•

Manifold absolute pressure (MAP) Sensor

•

Camshaft Position (CMP) Sensor

•

Coil Over Plugs

28. Disconnect the vacuum lines at the throttle body

and intake manifold.

29. Remove power steering pump and position out of

the way.

ND

ENGINE - 4.7L SERVICE INFORMATION

9 - 895

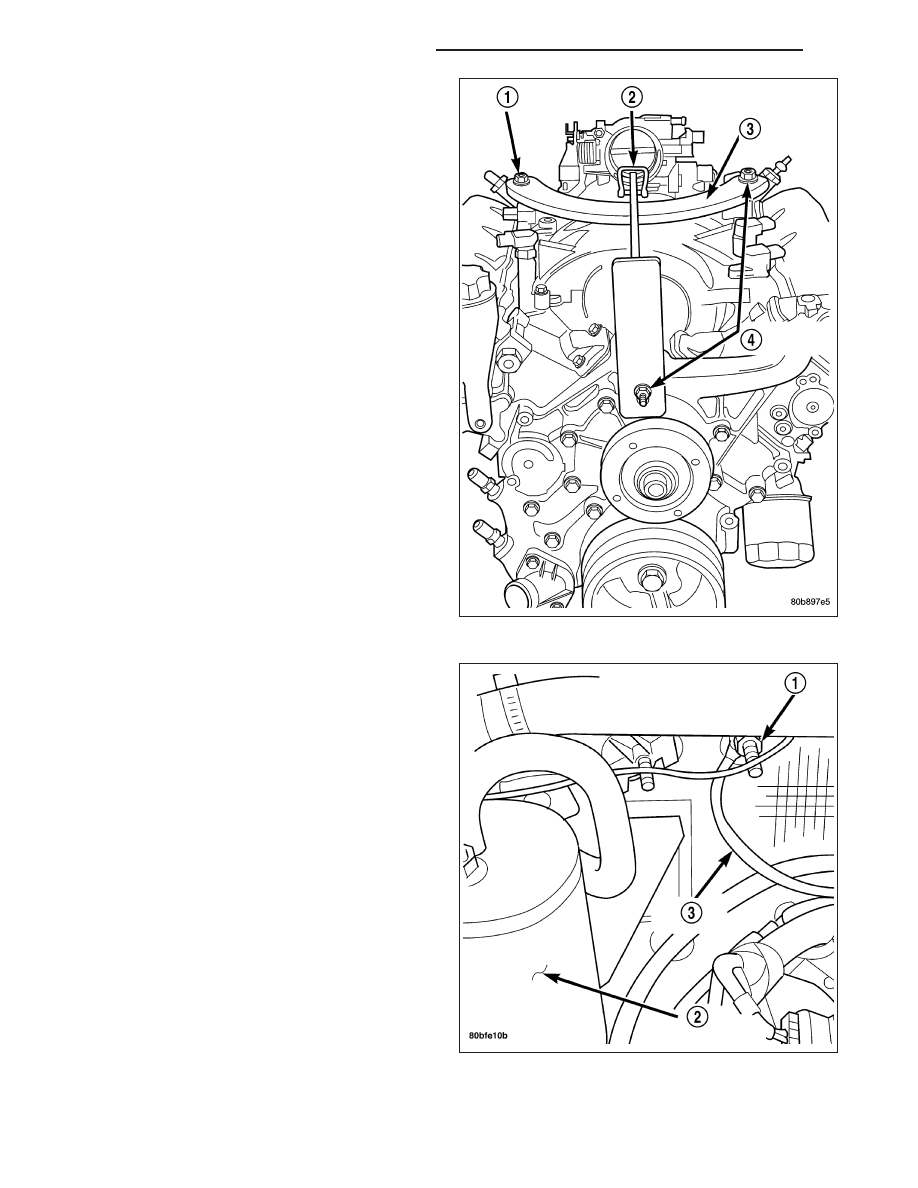

30. Install Special Tools 8400 Lifting Studs, into the

cylinder heads.

31. Install Engine Lifting Fixture Special Tool 8347 (3)

following these steps.

•

Holding the lifting fixture at a slight angle, slide
the large bore in the front plate over the hex por-
tion of the lifting stud.

•

Position the two remaining fixture arms onto the
two Special Tools 8400 Lifting Studs, in the cyl-
inder heads.

•

Pull foward and upward on the lifting fixture so
that the lifting stud rest in the slotted area below
the large bore.

•

Secure the lifting fixture to the three studs using
three 7/16 – 14 N/C locknuts.

•

Make sure the lifting loop in the lifting fixture is in
the last hole (closest to the throttle body) to min-
imize the angle of engine during removal.

32. Disconnect body ground strap (3) at the right side

cowl.

9 - 896

ENGINE - 4.7L SERVICE INFORMATION

ND

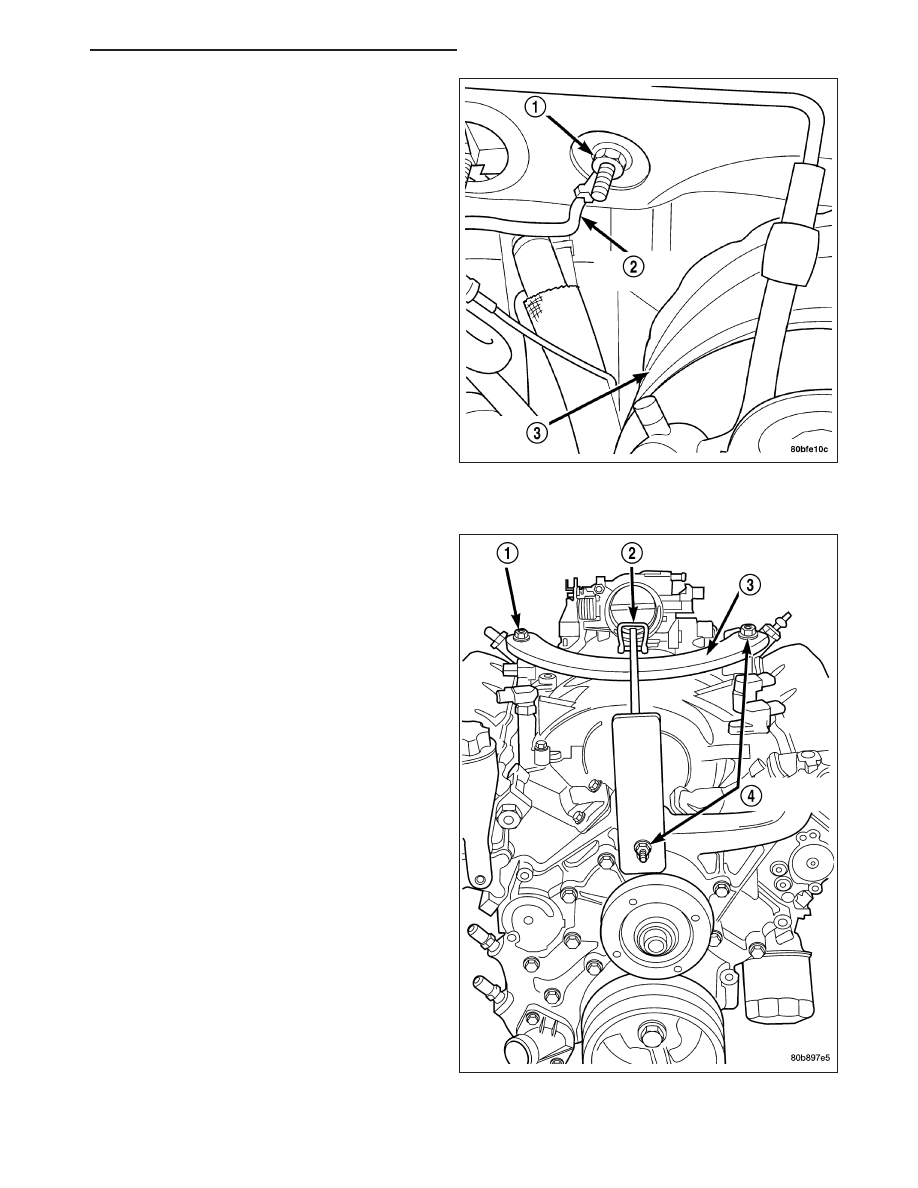

33. Disconnect body ground strap (2) at the left side

cowl.

NOTE: It will be necessary to support the trans-
mission in order to remove the engine.

34. Position a suitable jack under the transmission.

35. Remove engine from the vehicle.

INSTALLATION - ENGINE

1. Position engine in the vehicle.

2. Remove jack from under the transmission.

3. Remove Engine Lifting Fixture Special Tool 8347

(3).

4. Remove Special Tools 8400 Lifting Studs.

5. Position both the left and right side engine mount

brackets and install the through bolts (3) and nuts.
Tighten to 95 N·m (70 ft. lbs.)
