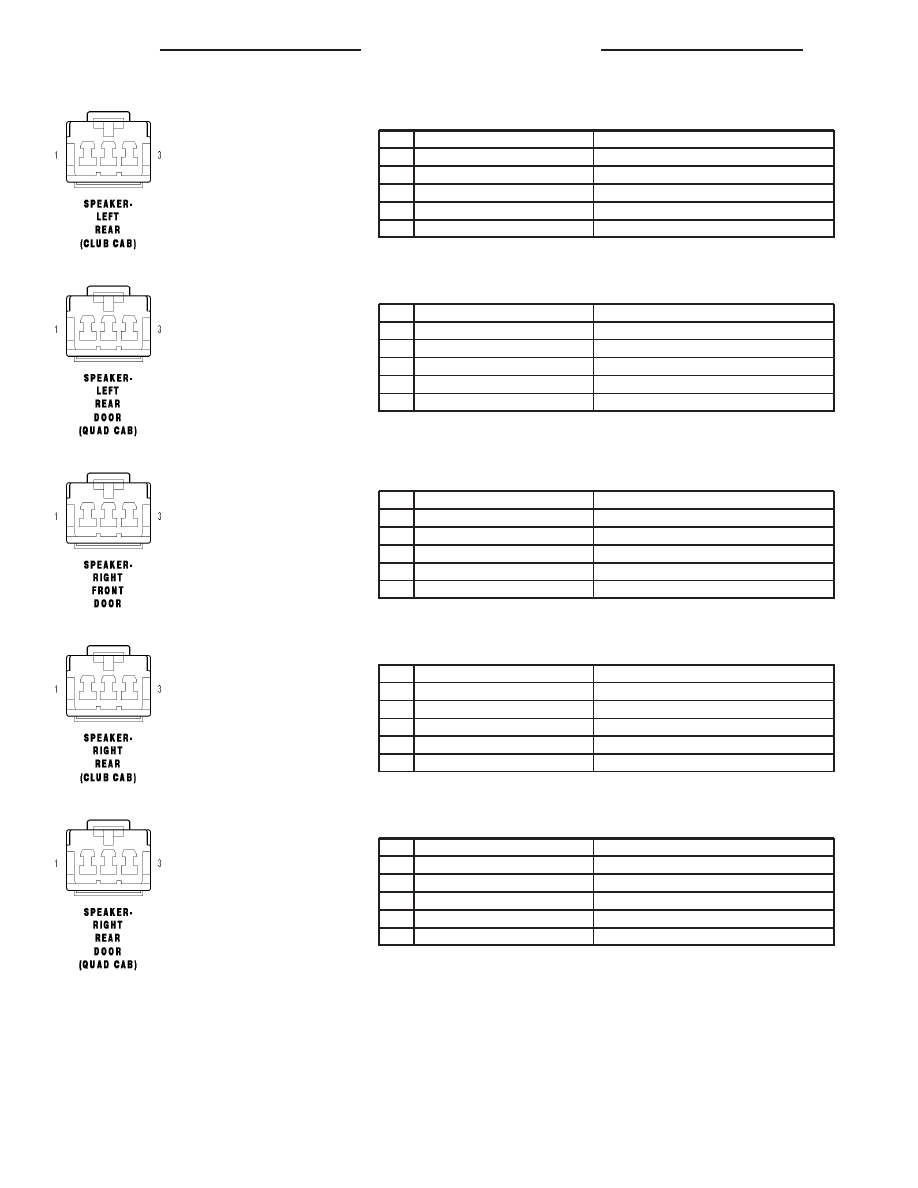

SPEAKER-LEFT REAR (CLUB CAB)

CAV

CIRCUIT

FUNCTION

1

X51 16DG/DB (BASE)

RADIO-LEFT REAR AUDIO (+)

1

X205 18GY/LG (PREMIUM)

AMPLIFIED LEFT REAR SPEAKER (+)

2

-

-

3

X57 16DG/OR (BASE)

RADIO-LEFT REAR AUDIO (-)

3

X295 18GY/DG (PREMIUM)

AMPLIFIED LEFT REAR SPEAKER (-)

SPEAKER-LEFT REAR DOOR (QUAD CAB) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X51 16DG/DB (BASE)

RADIO-LEFT REAR AUDIO (+)

1

X205 18GY/LG (PREMIUM)

AMPLIFIED LEFT REAR DOOR SPEAKER (+)

2

-

-

3

X57 16DG/OR (BASE)

RADIO-LEFT REAR AUDIO (-)

3

X295 18GY/DG (PREMIUM)

AMPLIFIED LEFT REAR DOOR SPEAKER (-)

SPEAKER-RIGHT FRONT DOOR - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X54 16GY (BASE)

RADIO-RIGHT FRONT AUDIO (+)

1

X202 20DG/VT (PREMIUM)

AMPLIFIED RIGHT FRONT DOOR SPEAKER (+)

2

-

-

3

X56 16DG/BR (BASE)

RADIO-RIGHT FRONT AUDIO (-)

3

X292 20DG/YL (PREMIUM)

AMPLIFIED RIGHT FRONT DOOR SPEAKER (-)

SPEAKER-RIGHT REAR (CLUB CAB) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X52 16GY/DB (BASE)

RADIO-RIGHT REAR AUDIO (+)

1

X206 20DG/LG (PREMIUM)

AMPLIFIED RIGHT REAR SPEAKER (+)

2

-

-

3

X58 16GY/OR (BASE)

RADIO-RIGHT REAR AUDIO (-)

3

X296 20LG/GY (PREMIUM)

AMPLIFIED RIGHT REAR SPEAKER (-)

SPEAKER-RIGHT REAR DOOR (QUAD CAB) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X52 16GY/DB (BASE)

RADIO-RIGHT REAR AUDIO (+)

1

X206 20DG/LG (PREMIUM)

AMPLIFIED RIGHT REAR DOOR SPEAKER (+)

2

-

-

3

X58 16GY/OR (BASE)

RADIO-RIGHT REAR AUDIO (-)

3

X296 20LG/GY (PREMIUM)

AMPLIFIED RIGHT REAR DOOR SPEAKER(-)

8W - 80 - 76

8W-80 CONNECTOR PIN-OUTS

ND

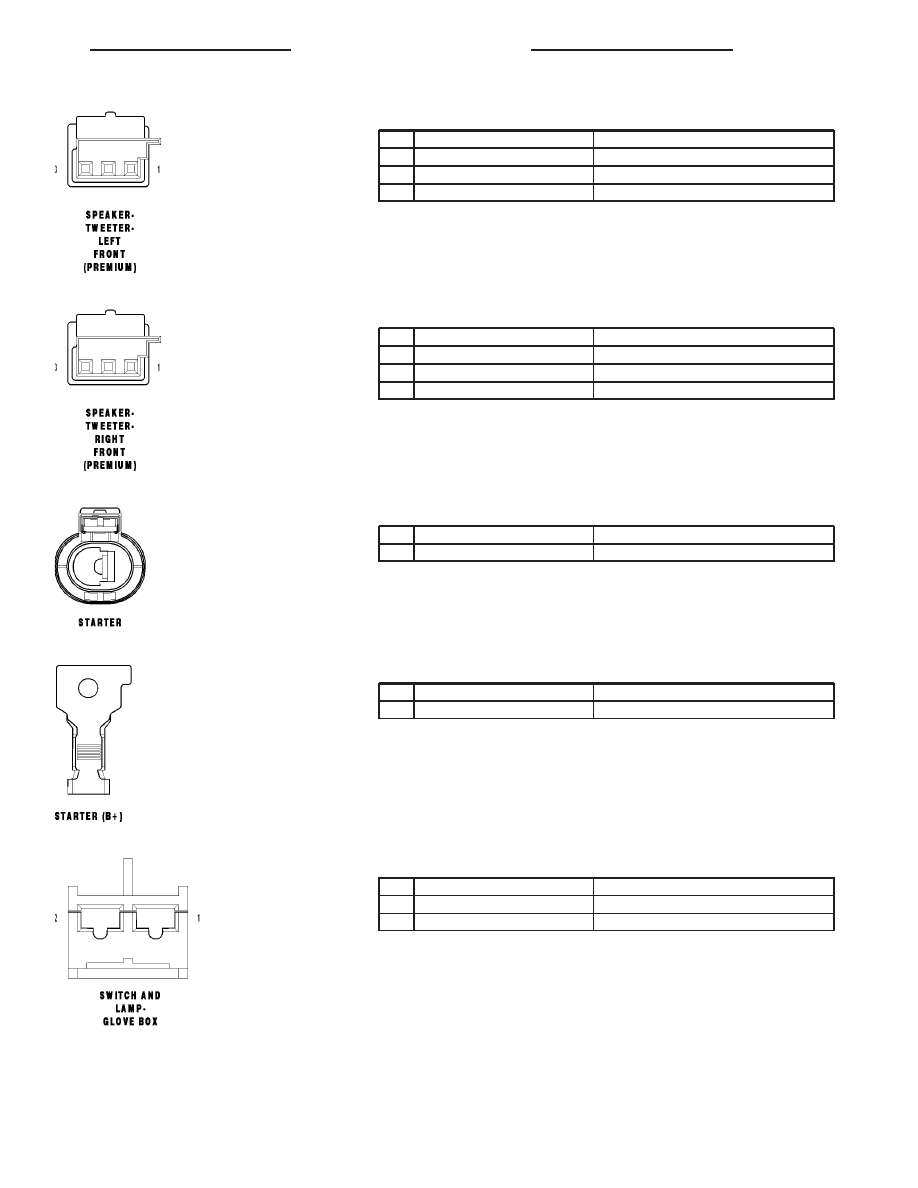

SPEAKER-TWEETER-LEFT FRONT (PREMIUM) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X209 18GY/OR

AMPLIFIED LEFT I/P SPEAKER (+)

2

-

-

3

X299 18GY/YL

AMPLIFIED LEFT I/P SPEAKER (-)

SPEAKER-TWEETER-RIGHT FRONT (PREMIUM) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X208 20GY/DG

AMPLIFIED RIGHT I/P SPEAKER (+)

2

-

-

3

X298 20GY/LG

AMPLIFIED RIGHT I/P SPEAKER (-)

STARTER - 1 WAY

CAV

CIRCUIT

FUNCTION

1

T750 14YL/GY

STARTER RELAY OUTPUT

STARTER (B+) - 1 WAY

CAV

CIRCUIT

FUNCTION

1

A1 06RD

B(+)

SWITCH AND LAMP-GLOVE BOX - 2 WAY

CAV

CIRCUIT

FUNCTION

1

M28 20YL/TN

GLOVE BOX LAMP DRIVER

2

Z328 20BK/TN

GROUND

ND

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 77

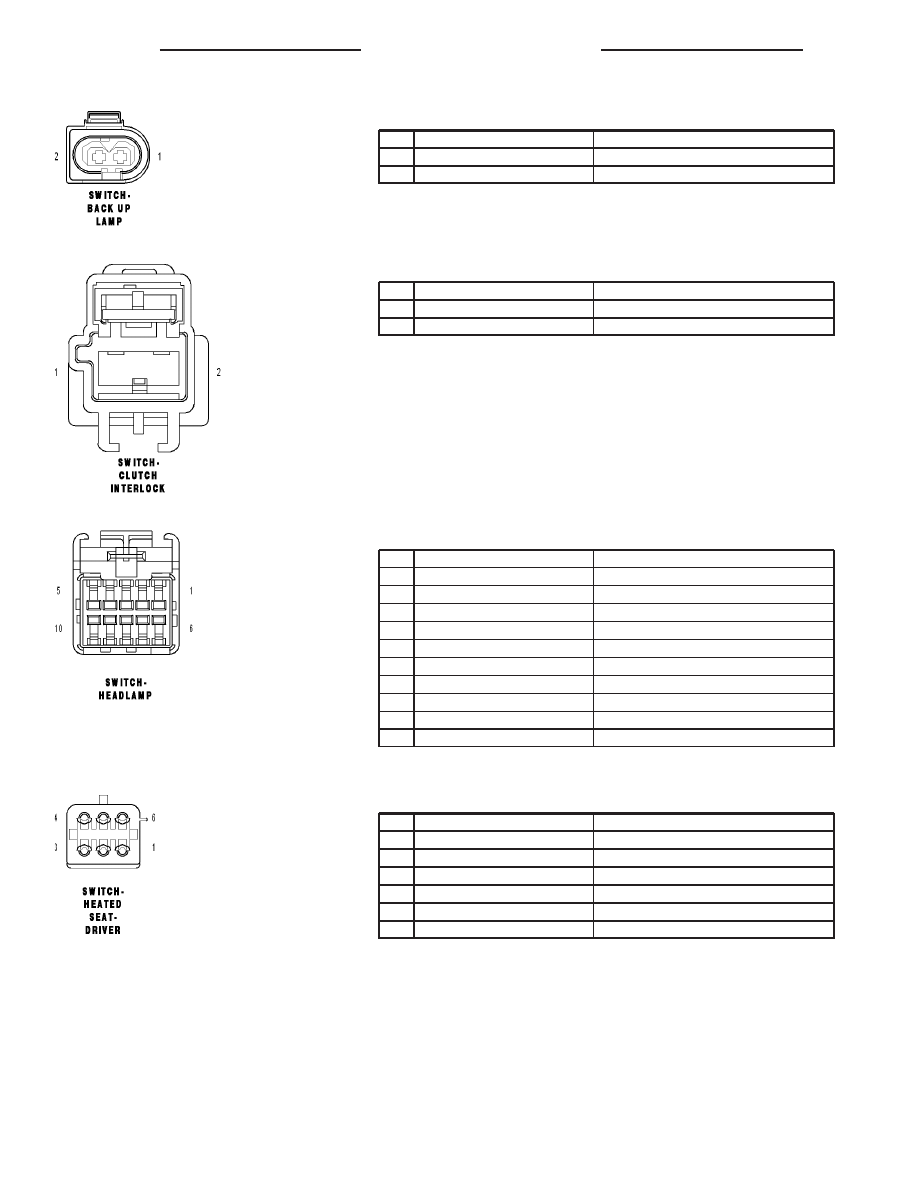

SWITCH-BACK UP LAMP - 2 WAY

CAV

CIRCUIT

FUNCTION

1

T2 20DG/WT

LOW/REVERSE SOLENOID CONTROL

2

Z906 20BK

GROUND

SWITCH-CLUTCH INTERLOCK - 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z905 20BK

GROUND

2

T141 20YL/OR

TRS T141 SENSE (P/N SENSE)

SWITCH-HEADLAMP - 10 WAY

CAV

CIRCUIT

FUNCTION

1

L307 20PK/RD

HEADLAMP SWITCH MUX

2

E2 20OR/BR

INDICATOR DIMMER SIGNAL

3

L900 20WT/YL

HEADLAMP SWITCH MUX RETURN

4

E19 20OR/BR

PANEL LAMPS DIMMER SIGNAL

5

Z942 20BK

GROUND

6

L914 20WT

FOG LAMP INDICATOR DRIVER

7

-

-

8

-

-

9

-

-

10

-

-

SWITCH-HEATED SEAT-DRIVER - 6 WAY

CAV

CIRCUIT

FUNCTION

1

P137 20VT/DG

DRIVER SEAT LOW HEAT LED DRIVER

2

-

-

3

Z1 20BK

GROUND

4

F500 18VT/BR

FUSED IGNITION SWITCH OUTPUT (RUN)

5

P139 20VT/WT

DRIVER SEAT HIGH HEAT LED DRIVER

6

P7 20LB/BK

DRIVER HEATED SEAT SWITCH OUTPUT

8W - 80 - 78

8W-80 CONNECTOR PIN-OUTS

ND

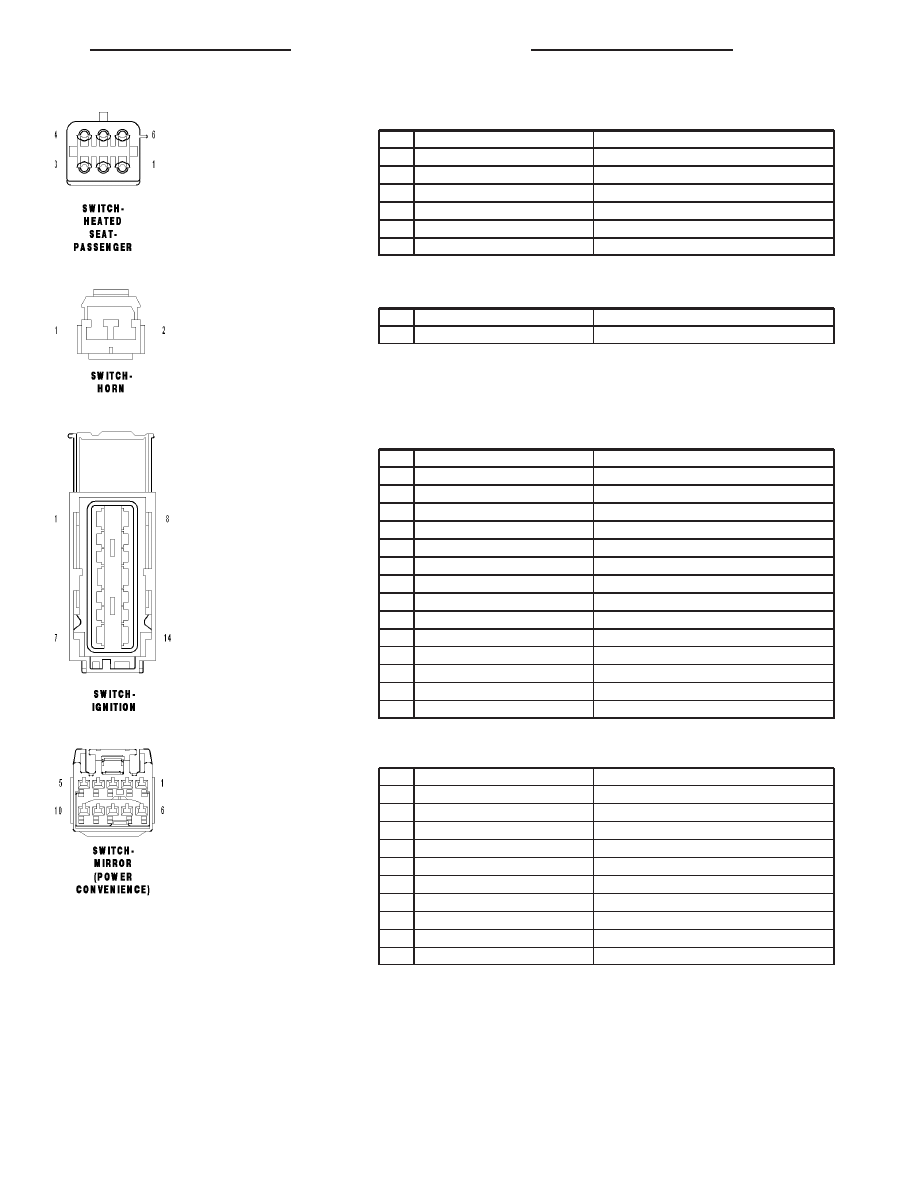

SWITCH-HEATED SEAT-PASSENGER - 6 WAY

CAV

CIRCUIT

FUNCTION

1

P138 20VT/LG

PASSENGER SEAT LOW HEAT LED DRIVER

2

-

-

3

Z1 20BK

GROUND

4

F500 18VT/BR

FUSED IGNITION SWITCH OUTPUT (RUN)

5

P140 20VT/BK

PASSENGER SEAT HIGH HEAT LED DRIVER

6

P8 20LB/WT

PASSENGER HEATED SEAT SWITCH OUTPUT

SWITCH-HORN - 1 WAY

CAV

CIRCUIT

FUNCTION

1

X3 20DG/VT

HORN SWITCH SENSE

SWITCH-IGNITION - 14 WAY

CAV

CIRCUIT

FUNCTION

1

A927 10RD/OR

FUSED B(+)

2

F901 14PK

IGNITION SWITCH OUTPUT (RUN)

3

F941 14PK/LG

IGNITION SWITCH OUTPUT (RUN-START)

4

A923 16RD

FUSED B(+)

5

G15 20VT/TN

KEY-IN IGNITION SWITCH SENSE

6

Z943 20BK

GROUND

7

A917 10RD

FUSED B(+)

8

C7 10DB

BLOWER MOTOR SUPPLY

9

F984 12PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

10

F982 12PK/YL

IGNITION SWITCH OUTPUT (RUN-ACC)

11

A904 12RD/LB

FUSED B(+)

12

A953 12RD

FUSED B(+)

13

F961 14PK/LB

IGNITION SWITCH OUTPUT (START)

14

F921 10PK/WT

FUSED IGNITION SWITCH OUTPUT (RUN)

SWITCH-MIRROR (POWER CONVENIENCE) - 10 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

F30 16PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

3

P76 20TN/RD

MIRROR COMMON DRIVER

4

Z13 20BK/WT

GROUND

5

A940 16RD

FUSED B(+)

6

P72 20TN/DG

PASSENGER MIRROR VERTICAL DRIVER

7

P71 20DB

DRIVER MIRROR VERTICAL DRIVER

8

P74 20TN/YL

PASSENGER MIRROR HORIZONTAL DRIVER

9

P75 20RD

DRIVER MIRROR HORIZONTAL DRIVER

10

-

-

ND

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 79
