B1BB7-PASSENGER AIRBAG DISABLE SWITCH CONFIGURATION (CONTINUED)

6.

PAB MUX SWITCH SENSE CIRCUIT SHORT TO GROUND

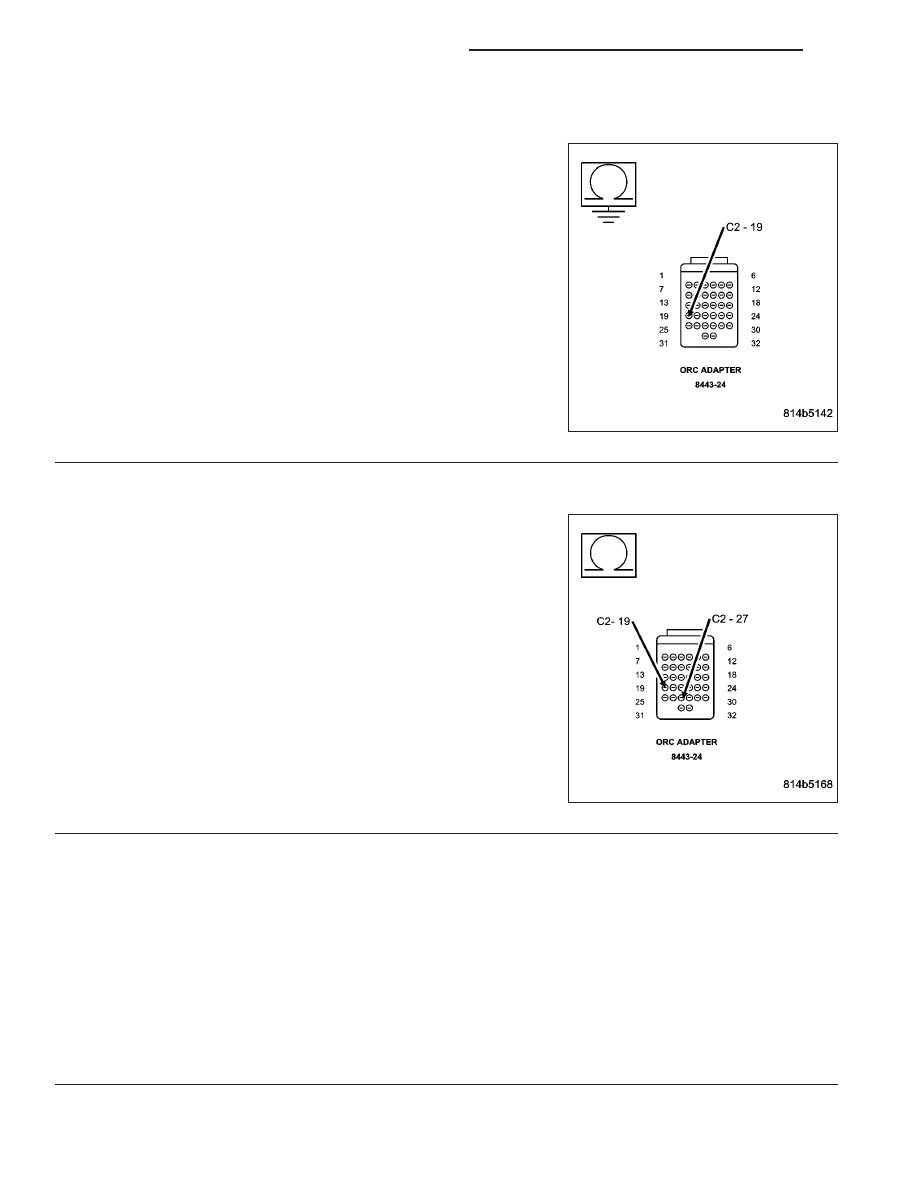

Measure the resistance of the PAB MUX Switch Sense circuit between
the ORC Adaptor and ground.

Is the resistance below 10K ohms?

Yes

>> Repair the Passenger Airbag MUX Switch Sense circuit

short to ground.Perform AIRBAG VERIFICATION TEST -
VER 1.

No

>> Go To 7

7.

PAB MUX SWITCH CIRCUITS SHORT TOGETHER

Measure the resistance between the PAB MUX Switch Sense circuit
and the PAB MUX Switch Return circuit at the ORC Adaptor.

Is the resistance below 10K ohms?

Yes

>> Repair the Passenger Airbag MUX Switch circuits shorted

together.

Perform AIRBAG VERIFICATION TEST - VER 1.

No

>> Go To 8

8.

ORC, MODULE NOT CONFIGURED FOR PAB OFF SWITCH

WARNING: TO AVOID PERSONAL INJURY OR DEATH, TURN THE IGNITION OFF, DISCONNECT THE BAT-
TERY AND WAIT TWO MINUTES BEFORE PROCEEDING.

WARNING: IF THE OCCUPANT RESTRAINT CONTROLLER IS DROPPED AT ANY TIME, IT MUST BE
REPLACED. FAILURE TO TAKE THE PROPER PRECAUTIONS COULD RESULT IN ACCIDENTAL AIRBAG
DEPLOYMENT AND PERSONAL INJURY OR DEATH.

If there are no possible causes remaining, view repair.

Repair

Replace the Occupant Restraint Controller in accordance with Service Instructions.

Perform AIRBAG VERIFICATION TEST - VER 1.

8O - 288

RESTRAINTS - ELECTRICAL DIAGNOSTICS

ND

B1BB7-PASSENGER AIRBAG DISABLE SWITCH CONFIGURATION (CONTINUED)

9.

STORED CODE OR INTERMITTENT CONDITION

With the scan tool, record and erase all DTC’s from all Airbag System Modules.

If any ACTIVE codes are present they must be resolved before diagnosing any stored codes.

WARNING: To avoid personal injury or death, turn the ignition off, disconnect the battery and wait two min-
utes before proceeding.
Using the wiring diagram/schematic as a guide, inspect the wiring and connectors.

Look for chaffed, pierced, pinched, or partially broken wires and broken, bent, pushed out, spread, corroded, or
contaminated terminals.

The following additional checks may assist you in identifying a possible intermittent problem.

Reconnect any disconnected components and harness connector.

WARNING: To avoid personal injury or death, turn the ignition on, then reconnect the battery.
With the scan tool monitor active codes as you work through the following steps.

Wiggle the wiring harness and connectors of the related airbag circuit or component.

If codes are related to the Driver Airbag circuits, rotate the steering wheel from stop to stop.

If only stored codes return continue the test until the problem area has been isolated.

In the previous steps you have attempted to recreate the conditions responsible for setting active DTC in question.

Are any ACTIVE DTCs present?

Yes

>> Select the appropriate diagnostic procedure from the Table of Contents in this section.

No

>> No problem found at this time. Erase all codes before returning vehicle to customer.

ND

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 289

B1BA8-OCM SYSTEM OUT OF CALIBRATION/NOT CALIBRATED

8O - 290

RESTRAINTS - ELECTRICAL DIAGNOSTICS

ND

B1BA8-OCM SYSTEM OUT OF CALIBRATION/NOT CALIBRATED (CONTINUED)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
While the CAN bus ignition status is IGN-RUN or the signal is not available.

•

Set Condition:
This DTC will set if the module has initiated a rezero and did not successfully complete the system verification,
a system verification routine has been aborted or a update option table from the flash routine has been com-
pleted.

Diagnostic Test

1.

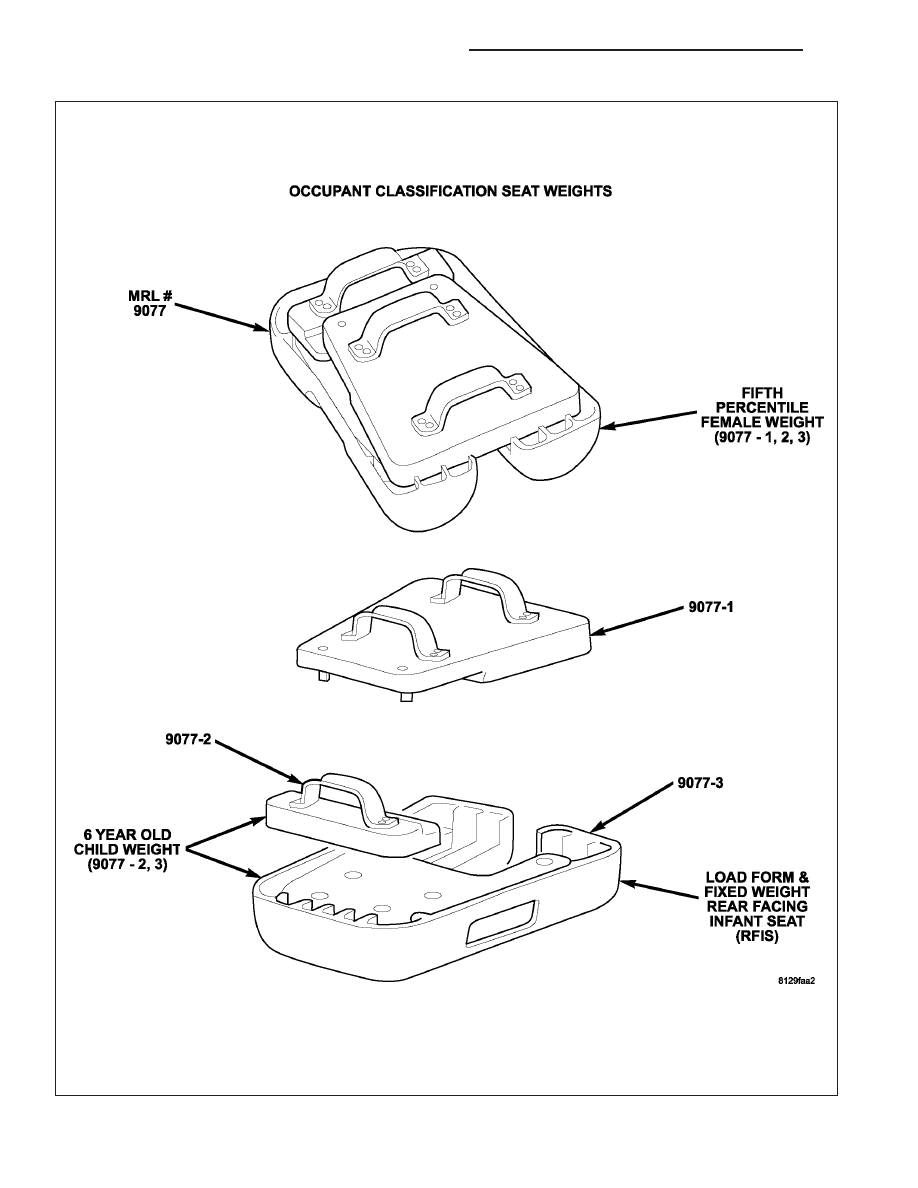

PERFORM OCCUPANT CLASSIFICATION MODULE SYSTEM VERIFICATION TEST

Verify that the passenger seat is empty.

Verify that all of the Seat Weight Sensor mounting screws are torqued to specification. Refer to 23 - BODY/SEATS.

NOTE: Failure to follow the test instructions or aborting the test will cause faults to set when performing
the Occupant Classification Module System Verification Test. To prevent faults due to process errors: Verify
That All Tests Steps That Led You Here Were Performed As Directed; Verify That The Ignition Is In Run; Wait
30 Seconds After Changing The Seat Weight Before Proceeding To Allow The System To Stabilize; Only
Press Scan Tool Buttons When Directed To Do So; & Perform The Occupant Classification Module System
Verification Test To Completion.
With the scan tool in OCM, select More Options, select System Tests, and select Occupant Classification Module
System Verification Test. Run the test by following the instructions displayed on the scan tool. When the test is
complete, proceed as follows.

With the scan tool, read OCM DTCs.

Does the scan tool display any active DTCs?

Yes

>> B1BA8 DTC Returned? Perform the *Diagnosis/Checkout Procedure For Seat Weight Sensors.

Yes

>> But Other DTCs Present? Diagnose and repair the DTCs. Refer to the Table of Contents in this Section

for a complete list of symptoms.

No

>> Perform OCS VERIFICATION TEST - VER 1.
