Dodge Dakota (ND). Manual - part 340

*ALL DOOR UNLOCK OUTPUT CIRCUIT SHORTED TO GROUND (CONTINUED)

2.

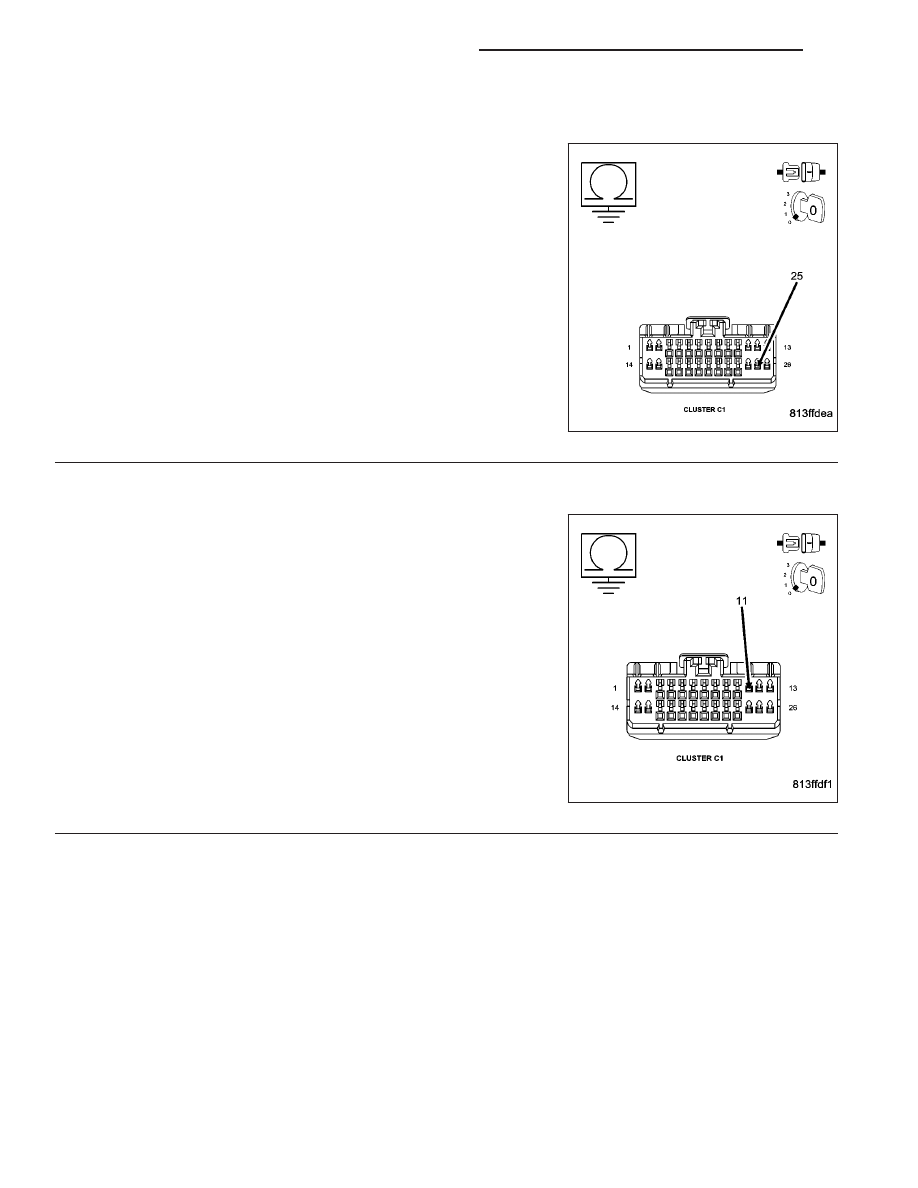

CHECK (G778) DOOR UNLOCK DRIVER RIGHT DOORS FOR SHORT TO GROUND

Turn the ignition off.

Disconnect the Cluster C1 connector.

Measure the resistance between ground and the (G778) Door Unlock
Driver Right Doors circuit.

Is the resistance below 1000.0 ohms?

No

>> Go To 3

Yes

>> Repair the (G778) Door Unlock Driver Right Doors circuit

for a short to ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
8 - ELECTRICAL/POWER LOCKS - DIAGNOSIS AND
TESTING)

3.

CHECK THE (P5) DOOR UNLOCK DRIVER LEFT REAR FOR A SHORT TO GROUND

Measure the resistance between ground and the (P5) Door Unlock
Driver Left Rear circuit.

Is the resistance below 1000.0 ohms?

No

>> Go To 4

Yes

>> Repair the (P5) Door Unlock Driver Left Rear circuit for a

short to ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/POWER LOCKS - DIAGNOSIS AND
TESTING)

8N - 36

POWER LOCKS - ELECTRICAL DIAGNOSTICS

ND

*ALL DOOR UNLOCK OUTPUT CIRCUIT SHORTED TO GROUND (CONTINUED)

4.

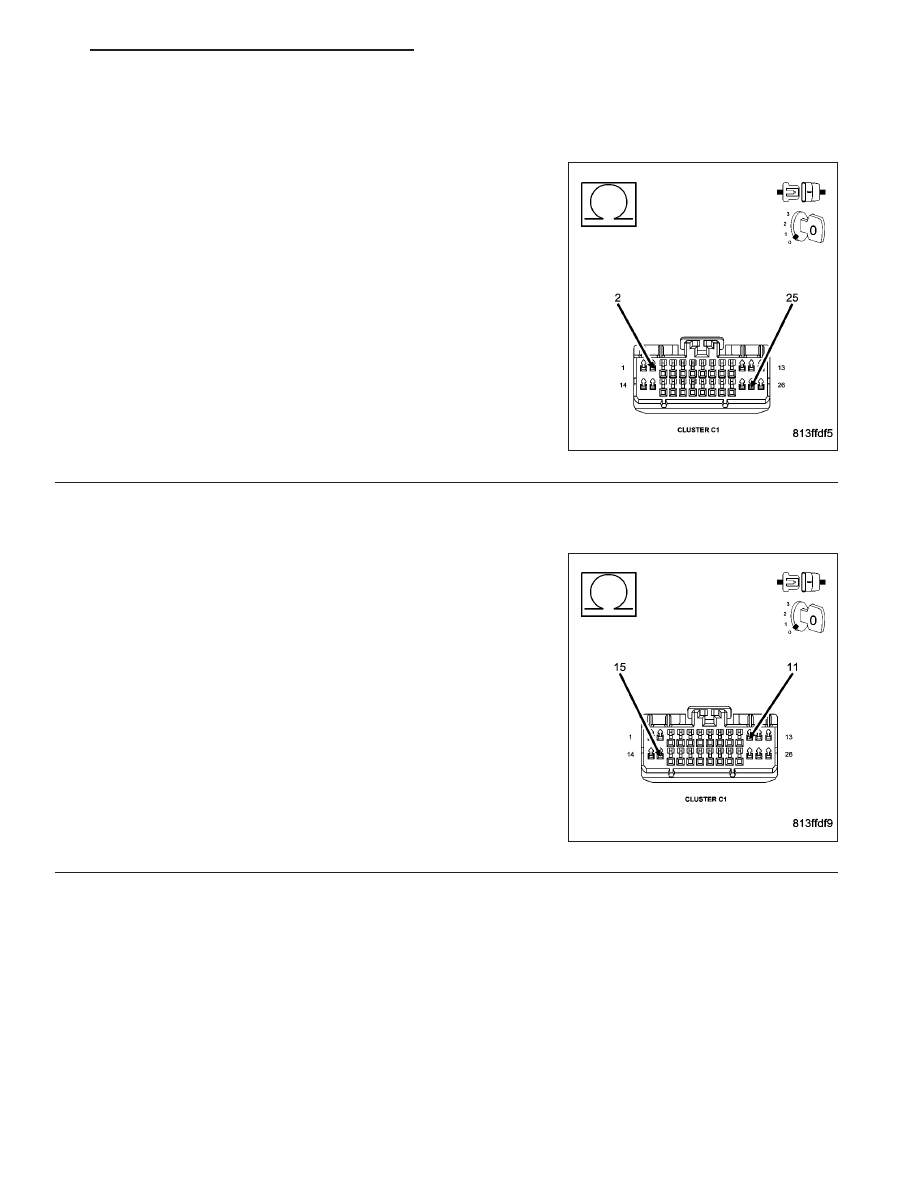

CHECK THE (P392) DOOR LOCK DRIVER RIGHT DOORS CIRCUIT FOR A SHORT TO THE (G778) DOOR
UNLOCK DRIVER RIGHT DOORS CIRCUIT

Measure the resistance between the (P392) Door Lock Driver Right
Doors circuit and the (G778)Door Unlock Driver Right Doors circuit.

Is the resistance below 1.6 ohms?

No

>> Go To 5

Yes

>> Repair the (P392) Door Lock Driver Right Doors circuit for

a short to the (G778) Door Unlock Driver Right Doors cir-
cuit.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/POWER LOCKS - DIAGNOSIS AND
TESTING)

5.

CHECK THE (P393) DOOR LOCK DRIVER LEFT DOORS CIRCUIT FOR A SHORT TO THE (P5) DOOR
UNLOCK DRIVER LEFT REAR CIRCUIT

Measure the resistance between the (P393) Door Lock Driver Left
Doors circuit and the (P5) Door Unlock Driver Left Rear circuit.

Is the resistance below 1.6 ohms?

No

>> Replace the Cluster in accordance with the Service Infor-

mation.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/POWER LOCKS - DIAGNOSIS AND
TESTING)

Yes

>> Repair the (P393) Door Lock Driver Left Doors circuit for a

short to the (P5) Door Unlock Driver Left Rear circuit.

Perform BODY VERIFICATION TEST - VER 1 (Refer to 8
- ELECTRICAL/POWER LOCKS - DIAGNOSIS AND
TESTING)

ND

POWER LOCKS - ELECTRICAL DIAGNOSTICS

8N - 37

*DRIVER DOOR UNLOCK OUTPUT CIRCUIT SHORTED TO GROUND

8N - 38

POWER LOCKS - ELECTRICAL DIAGNOSTICS

ND

*DRIVER DOOR UNLOCK OUTPUT CIRCUIT SHORTED TO GROUND (CONTINUED)

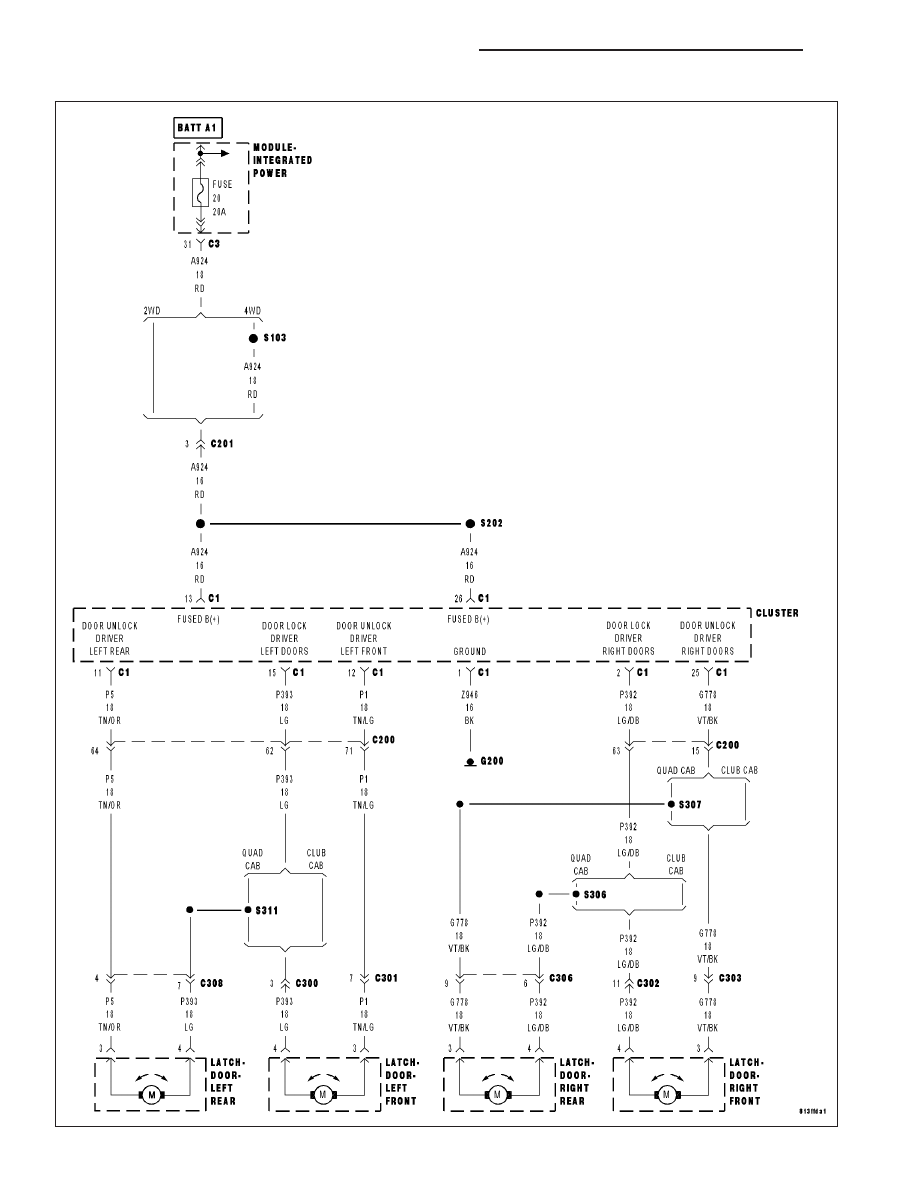

For the Power Door Lock circuit diagram (Refer to 8 - ELECTRICAL/POWER LOCKS - SCHEMATICS AND DIA-
GRAMS).

For a complete wiring diagram Refer to Section 8W.

Possible Causes

(P1) DOOR UNLOCK DRIVER LEFT FRONT CIRCUIT SHORTED TO GROUND

(P1) DOOR UNLOCK DRIVER LEFT FRONT CIRCUIT SHORTED TO (P5) DOOR UNLOCK DRIVER LEFT
REAR CIRCUIT

(P1) DOOR UNLOCK DRIVER LEFT FRONT SHORTED TO (P393) DOOR LOCK DRIVER LEFT DOORS

INSTRUMENT CLUSTER

Diagnostic Test

1.

CHECK FOR TROUBLE CODES

Turn the ignition on.

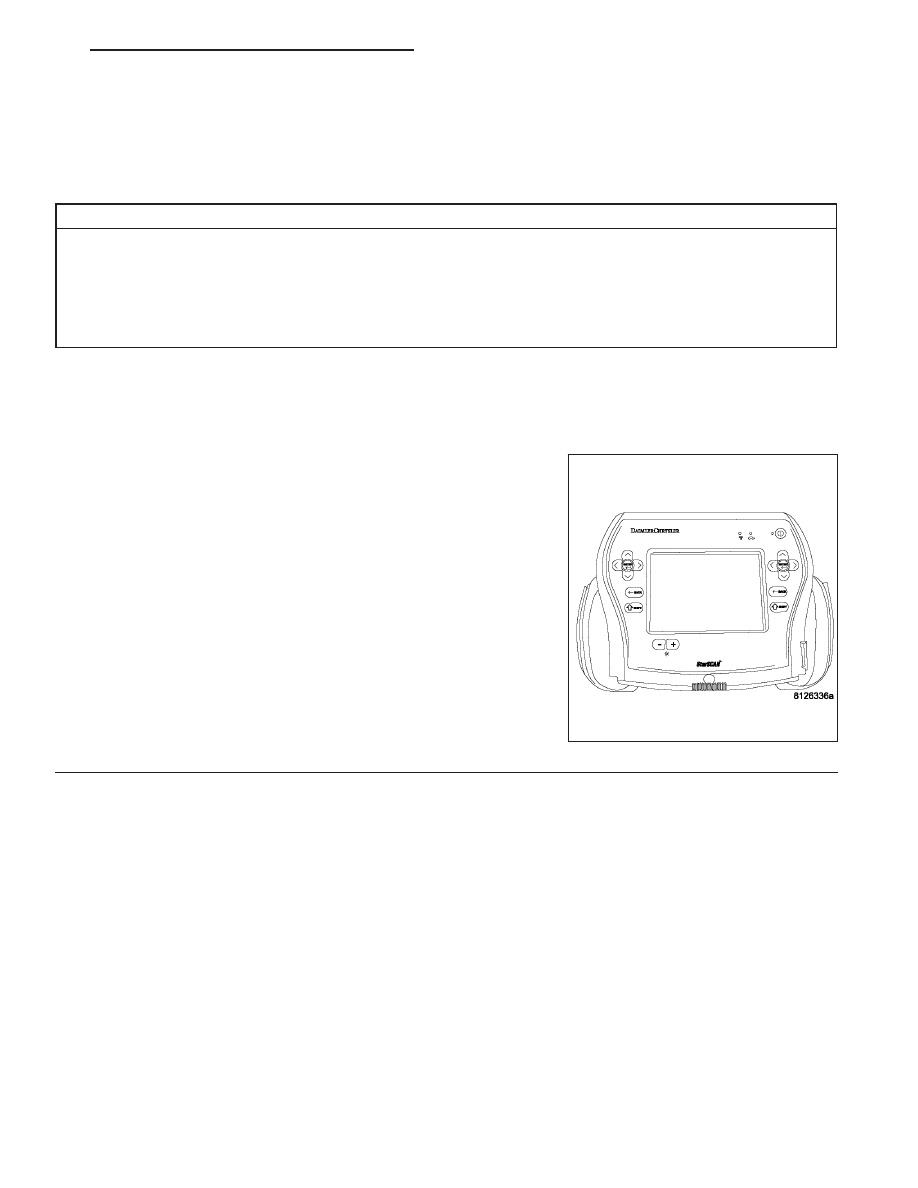

With the scan tool, read DTC’s.

Does the scan tool display and Body related DTC’s?

No

>> Go To 2

Yes

>> Refer to the symptom list and repair any DTC’s before

proceeding.
