U0197-LOST COMMUNICATION WITH HANDS FREE PHONE MODULE

8E - 80

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

ND

U0197-LOST COMMUNICATION WITH HANDS FREE PHONE MODULE (CONTINUED)

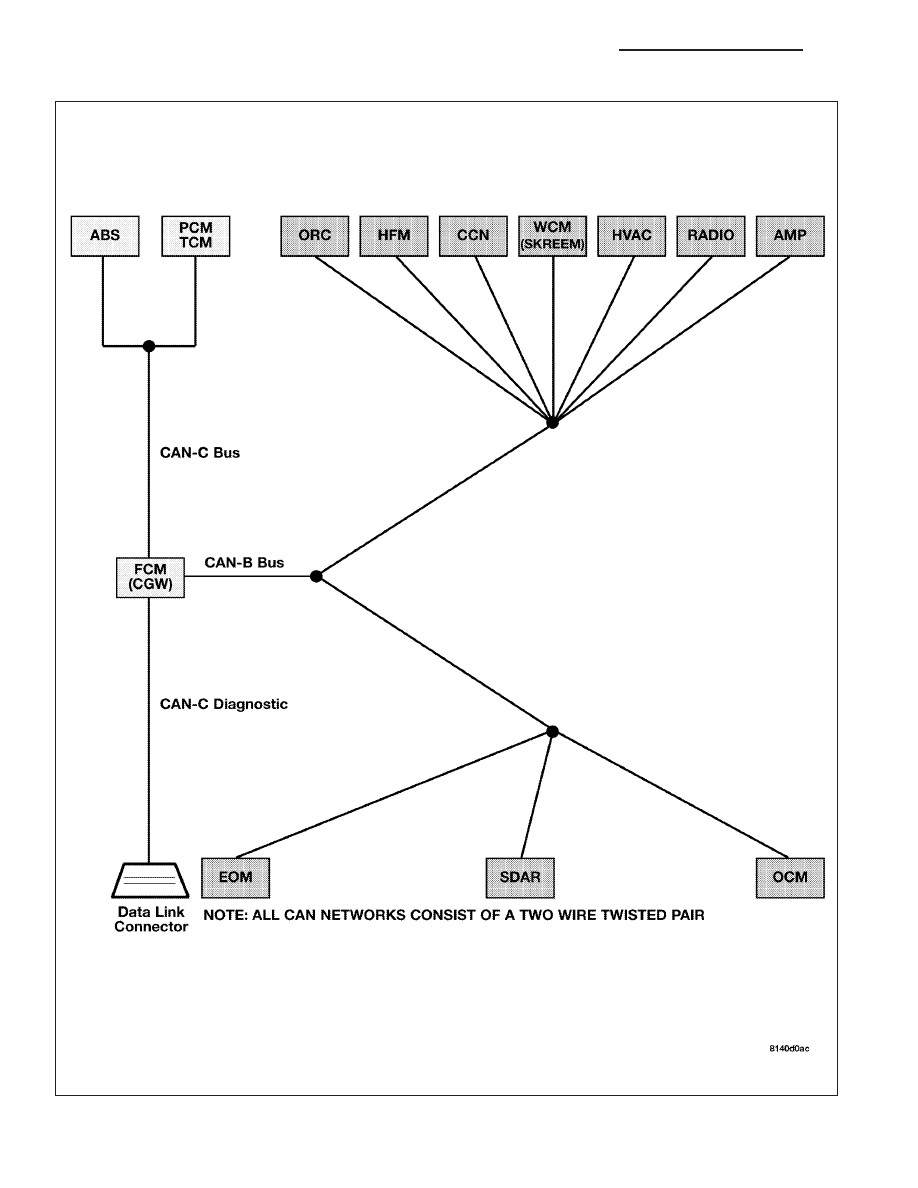

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:

•

With the ignition on

•

Battery voltage between 10 and 16 volts

•

IOD fuse installed

•

FCM is configured correctly

•

Set Condition:
Bus messages not received from the HFM for approximately 2 to 5 seconds.

Possible Causes

CAN B BUS CIRCUITS OPEN OR SHORTED

DTCS RELATED TO BATTERY VOLTAGE, IGNITION, OR VIN MESSAGES

FCM NOT CONFIGURED CORRECTLY

HANDS FREE MODULE POWER AND GROUND

HANDS FREE MODULE

MODULE THAT SET THIS DTC

Diagnostic Test

1.

VERIFY DTC IS ACTIVE

NOTE: Ensure the IOD fuse is installed and battery voltage is between 10 and 16 volts before proceeding.
With the scan tool, read active DTCs.

Is this DTC active?

Yes

>> Go To 2

No

>> Refer to the Stored Lost Communication test procedure. Refer to the table of contents in this section.

2.

CHECK FOR ANY OF THE FOLLOWING ACTIVE DTCS

With the scan tool, read active DTCs from all modules.

NOTE: Check for FCM configuration, CAN B or C hardware electrical, VIN Missing/Mismatch, battery or igni-
tion related DTCs.

Does the scan tool display any active DTCs to the conditions listed above?

Yes

>> Diagnose and repair the DTC. Refer to the Index for a complete list of the symptoms.

No

>> Go To 3

3.

VERIFY THAT THE HFM IS ACTIVE ON THE BUS

Turn the ignition on.

With the scan tool, select Network Diagnostics.

Verify that the HFM is active on the bus.

Is the HFM active on the bus?

Yes

>> Go To 4

No

>> Refer to the No Response test procedure. Refer to the table of contents in this section.

ND

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

8E - 81

U0197-LOST COMMUNICATION WITH HANDS FREE PHONE MODULE (CONTINUED)

4.

CHECK FOR ADDITIONAL COMMUNICATION RELATED DTCS

With the scan tool, select Network Diagnostics.

Is there more than one module with active DTCs “Logged Against” the HFM?

Yes

>> Replace/update the Hands Free Module in accordance with the service information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to BODY VERIFICATION TEST - VER 1).

No

>> Replace/update the module that set this DTC in accordance with the service information.

Perform the appropriate VERIFICATION TEST.

8E - 82

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

ND

U1108-ADDITIONAL CAN B ECU DETECTED

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Continuously.

•

Set Condition:
The Front Control Module detects an additional CAN B module and requires a reconfiguration.

Possible Causes

ADDITIONAL MODULE ADDED/REMOVED FROM THE CAN B BUS NETWORK

Diagnostic Test

1.

RECONFIGURE THE FRONT CONTROL MODULE

Turn the ignition on.

With the scan tool, select network view and press the gateway button. This will list the CAN modules on the vehicle.
Read and record the listed modules.

With the scan tool, select FCM, miscellaneous functions then add/remove ECUs.

With the scan tool, add or remove the module that was not configured in the FCM.

With the scan tool, erase DTC’s.

Cycle the ignition from on to off 3 times and read the active FCM DTC’s.

Does the scan tool display this DTC as active?

Yes

>> Retest system and attempt to reconfigure the FCM.

Perform BODY VERIFICATION TEST - VER 1. (Refer to BODY VERIFICATION TEST - VER 1).

No

>> Repair is complete.

Perform BODY VERIFICATION TEST - VER 1. (Refer to BODY VERIFICATION TEST - VER 1).
