16. Seat the top of each of door seal to the door opening.

Club Cab, With Rear Jumper Seats

NOTE: Headliner for Quad Cab model shown. Club
Cab similar.

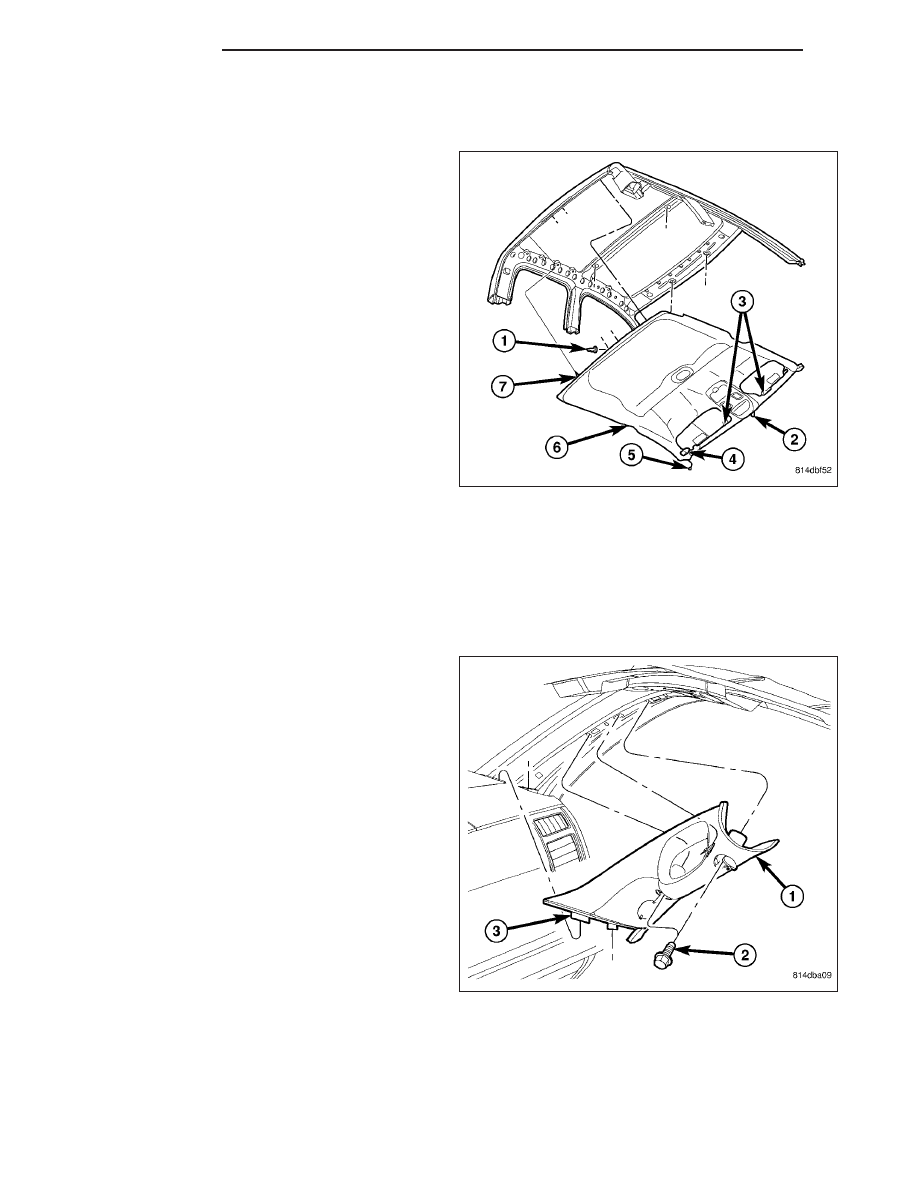

1.

CAUTION: Be careful not to crease the headlin-
er.Position the headliner (6) in the vehicle through
the door opening from which it was removed.

2. Connect the headliner wire harness connector (1)

to the center high mounted stop lamp.

3. Raise the rear of the headliner (7) to the roof panel

and install the two coat hooks, (Refer to 23 -
BODY/INTERIOR/COAT HOOK - INSTALLATION).

4. Raise the front of the headliner to the roof panel

and install the sun visor supports (3), (Refer to 23 -
BODY/INTERIOR/SUN

VISOR

SUPPORT

-

INSTALLATION).

5. Connect the wire harness connector (5) located at

the right A-pillar.

6. If equipped, connect the headliner wire harness connector (2) to the inside rear view mirror.

7. If equipped, install the overhead console, (Refer to 8 - ELECTRICAL/OVERHEAD CONSOLE - INSTALLATION).

8. Install the sun visors (4), (Refer to 23 - BODY/INTERIOR/SUN VISOR - INSTALLATION).

9. If equipped, install the front dome lamp, (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - INTERIOR/FRONT

DOME LAMP - INSTALLATION).

10. Install the A-pillar trim panels, (Refer to 23 -

BODY/INTERIOR/PANEL-A

PILLAR

TRIM

-

INSTALLATION).

11. If equipped, install the rear dome lamp, (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - INTERIOR/REAR

DOME LAMP - INSTALLATION).

12. Install the rear jumper seat headrest sleeves in the headliner.

13. Install the rear jumper seat headrests.

14. Install the cab back trim panel, (Refer to 23 - BODY/INTERIOR/PANEL-CAB BACK TRIM - INSTALLATION).

23 - 224

INTERIOR

ND

15. Install the upper C-pillar trim panels, (Refer to 23

-

BODY/INTERIOR/PANEL-C

PILLAR

UPPER

TRIM - INSTALLATION).

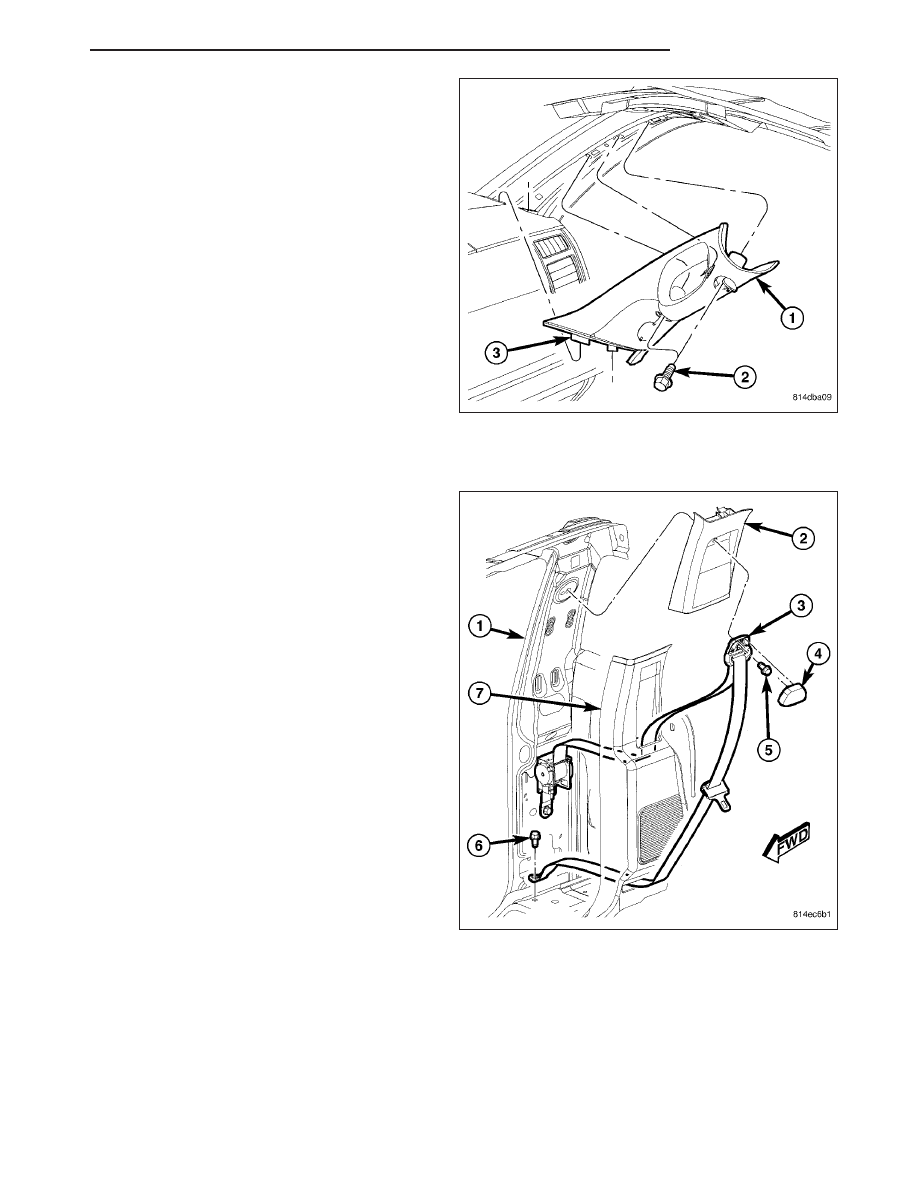

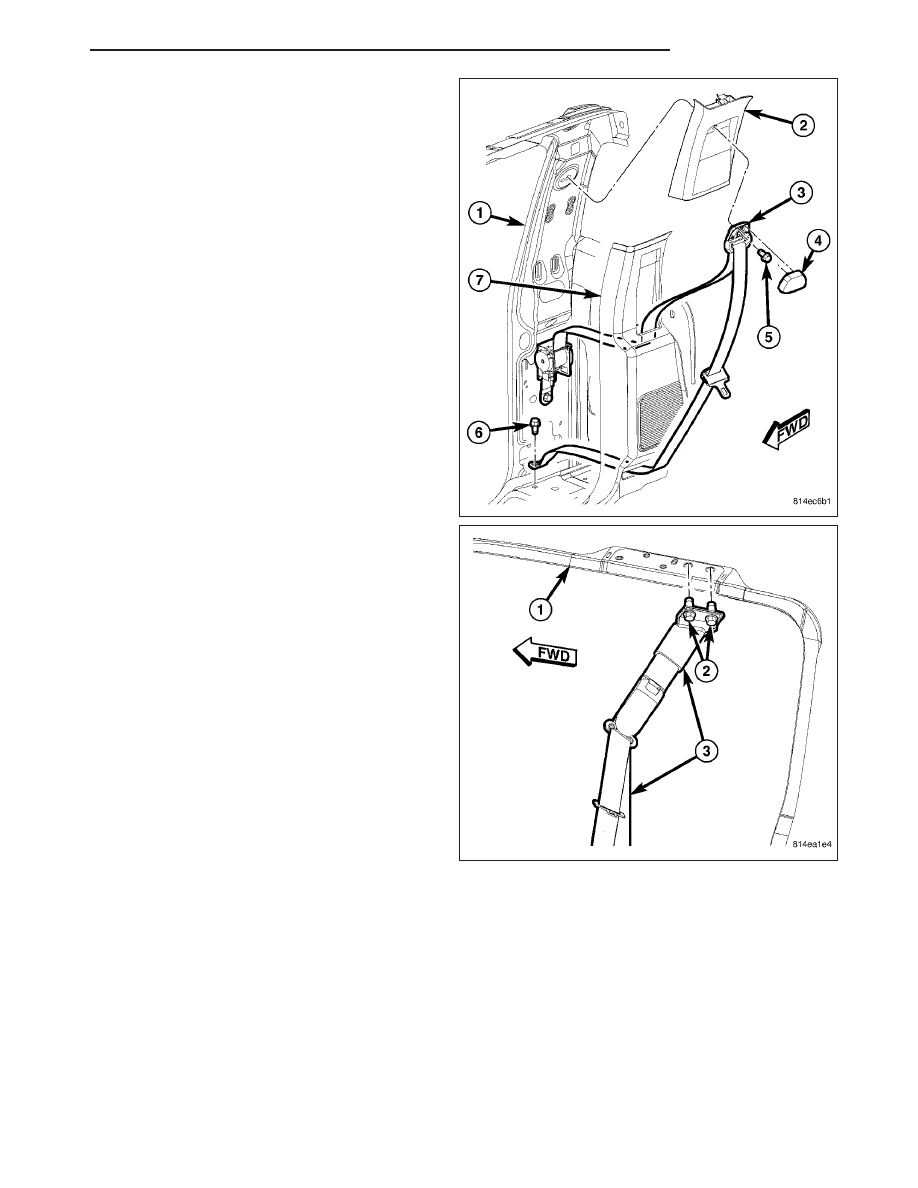

16. Position the seat belt turning loop and height

adjuster (3) bracket to the mounting holes in the
upper roof rail (1) and install the two screws (2)
that secure the bracket to the roof rail. Tighten the
screws to 39 N·m (29 ft. lbs.).

ND

INTERIOR

23 - 225

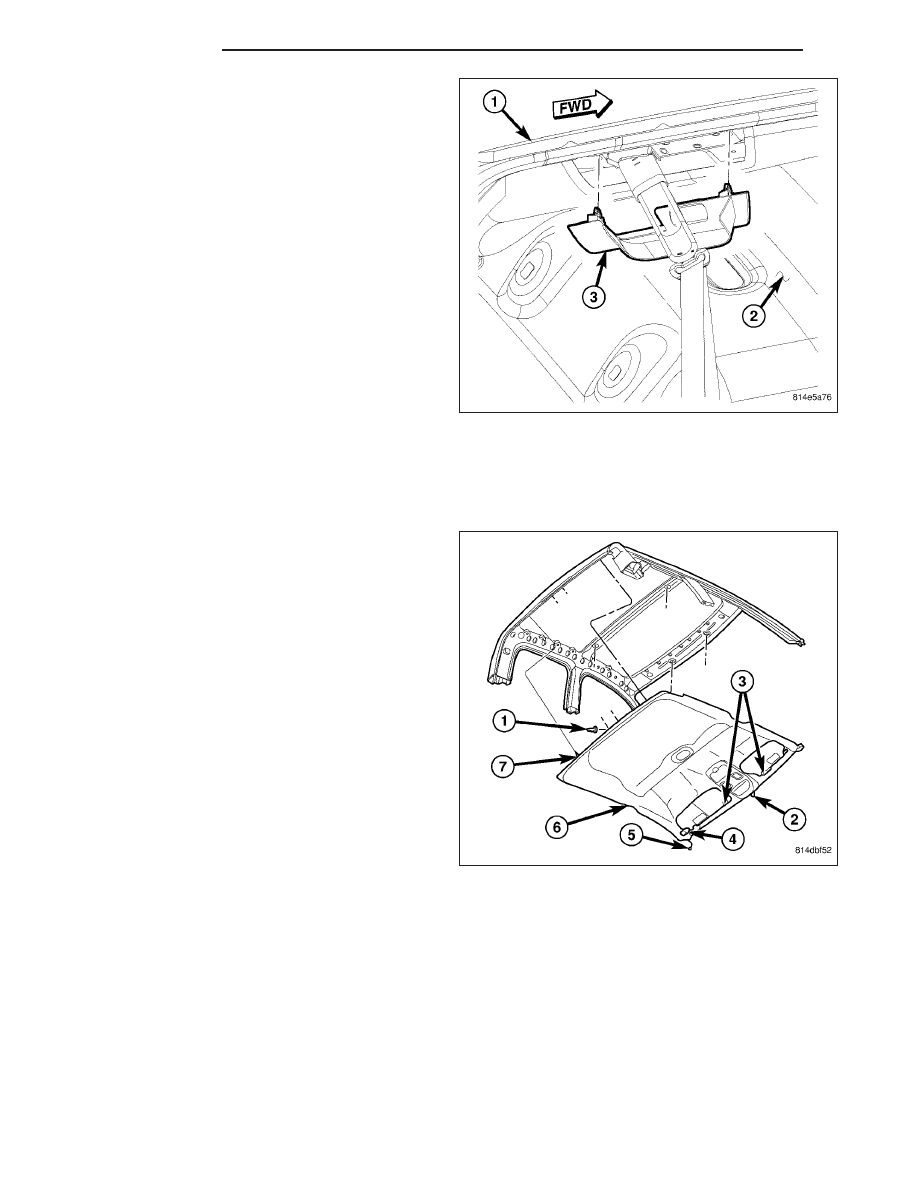

17. Install the upper door striker trim covers (3) as fol-

lows:

•

Position the trim cover (3) to the headliner (2)
opening around the door striker and engage the
retaining tabs that secure the cover to the roof
rail.

18. Install the front seat headrests.

19. Seat the top of each of door seal to the door opening.

Quad Cab

1.

CAUTION: Be careful not to crease the headlin-
er.Position the headliner in the vehicle through the
left door opening.

2. Connect the headliner wire harness connector (1)

to the center high mounted stop lamp.

3. Raise the rear of the headliner (7) to the roof panel

and install the two coat hooks, (Refer to 23 -
BODY/INTERIOR/COAT HOOK - INSTALLATION).

4. Raise the front of the headliner to the roof panel

and install the sun visor supports (3), (Refer to 23 -
BODY/INTERIOR/SUN

VISOR

SUPPORT

-

INSTALLATION).

5. Install the left front seat, (Refer to 23 - BODY/

SEATS/SEAT-FRONT - INSTALLATION).

6. Install the right front seat headrest.

7. Connect the wire harness connector (5) located at

the right A-pillar.

8. If equipped, connect the headliner wire harness connector (2) to the inside rear view mirror.

9. If equipped, install the overhead console, (Refer to 8 - ELECTRICAL/OVERHEAD CONSOLE - INSTALLATION).

10. Install the sun visors (4), (Refer to 23 - BODY/INTERIOR/SUN VISOR - INSTALLATION).

11. If equipped, install the front dome lamp, (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - INTERIOR/FRONT

DOME LAMP - INSTALLATION).

23 - 226

INTERIOR

ND

12. Install the A-pillar trim panels, (Refer to 23 -

BODY/INTERIOR/PANEL-A

PILLAR

TRIM

-

INSTALLATION).

13. If equipped, install the rear dome lamp, (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - INTERIOR/REAR

DOME LAMP - INSTALLATION).

14. Install the upper C-pillar trim panels, (Refer to 23

-

BODY/INTERIOR/PANEL-C

PILLAR

UPPER

TRIM - INSTALLATION).
