4. Install front output shaft front bearing in case with

Tool Handle C-4171 (1) and Installer 5064 (2).

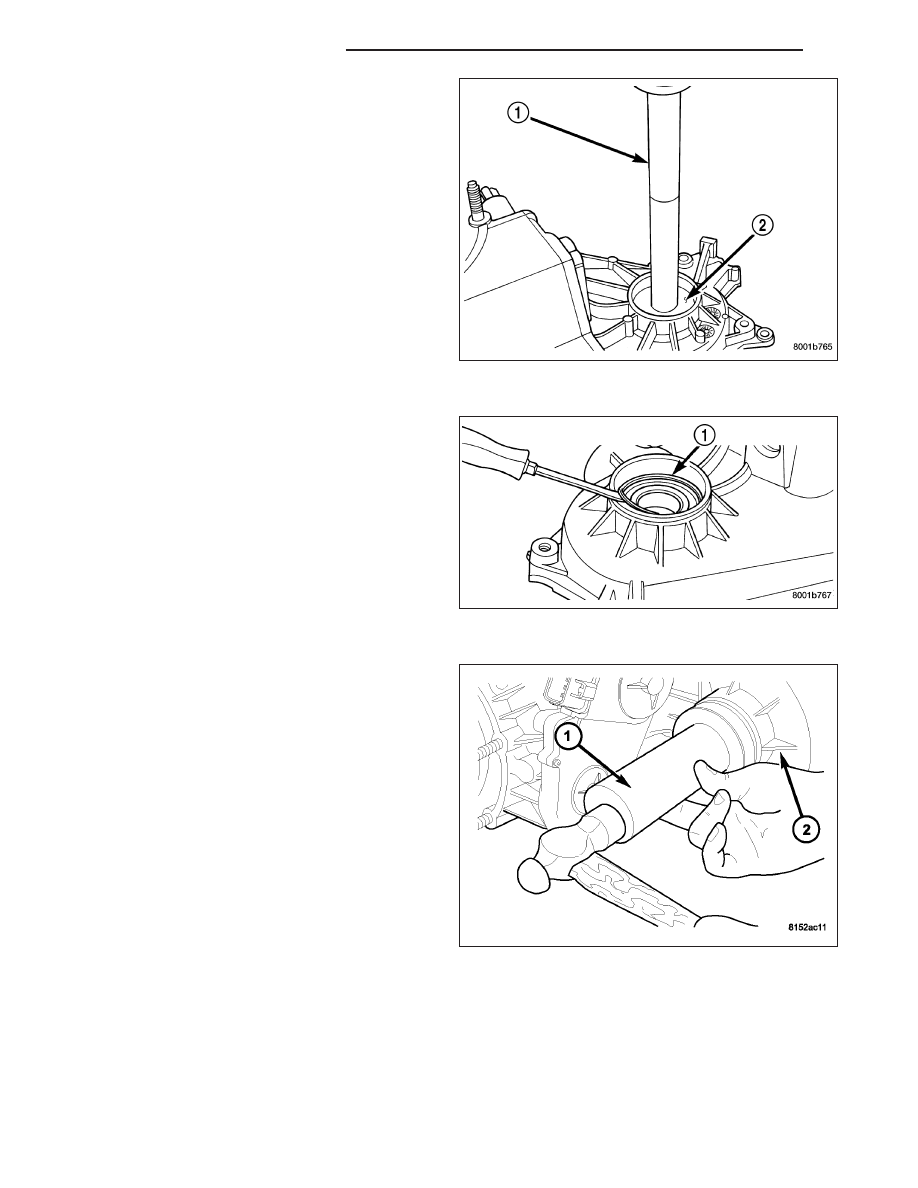

5. Install output shaft front bearing retaining ring (1).

Start ring into place by hand. Then use small
screwdriver to work ring into case groove. Be sure
ring is fully seated before proceeding.

6. Install new front output seal in front case with

Installer Tool 8143-A (1) as follows:

a. Place new seal on tool. Garter spring on seal

goes toward interior of case.

b. Start seal in bore with light taps from hammer.

Once seal is started, continue tapping seal into
bore until installer tool bottoms against case.

21 - 892

TRANSFER CASE - NV233

ND

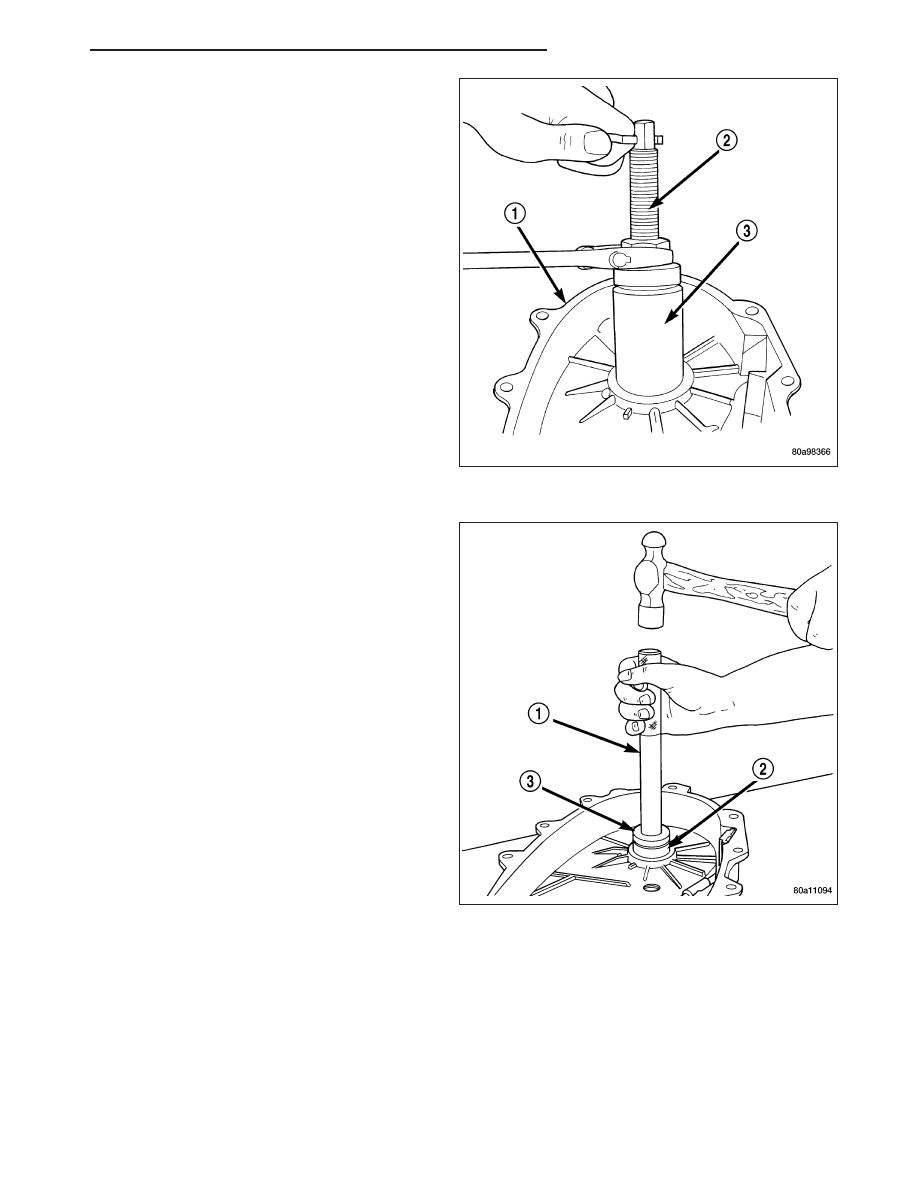

7. Remove the output shaft rear bearing with the

screw and jaws from Remover L-4454 (2) and Cup
8148 (3).

8. Install new bearing with Tool Handle C-4171 (1)

and Installer 5066 (3).

ND

TRANSFER CASE - NV233

21 - 893

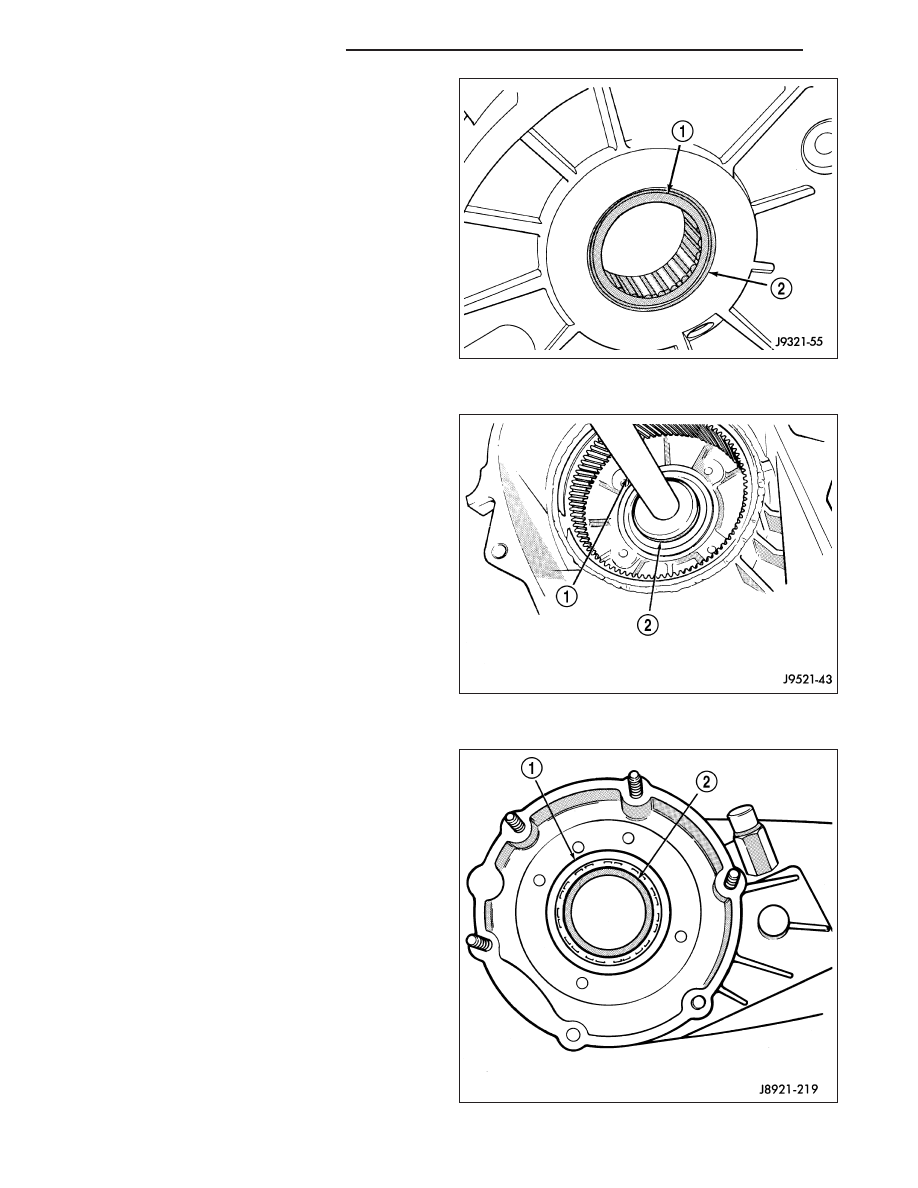

9. The bearing bore is chamfered at the top. Install

the bearing (1) so it is flush with the lower edge of
this chamfer (2).

10. Using Remover C-4210 (2) and Handle C-4171

(1), drive input shaft bearing from inside the annu-
lus gear opening in the case.

11. Install locating ring on new bearing.

12. Position case so forward end is facing upward.

13. Using Remover C-4210 and Handle C-4171, drive

input shaft bearing into case. The bearing locating
ring (1) must be fully seated against case surface.

21 - 894

TRANSFER CASE - NV233

ND

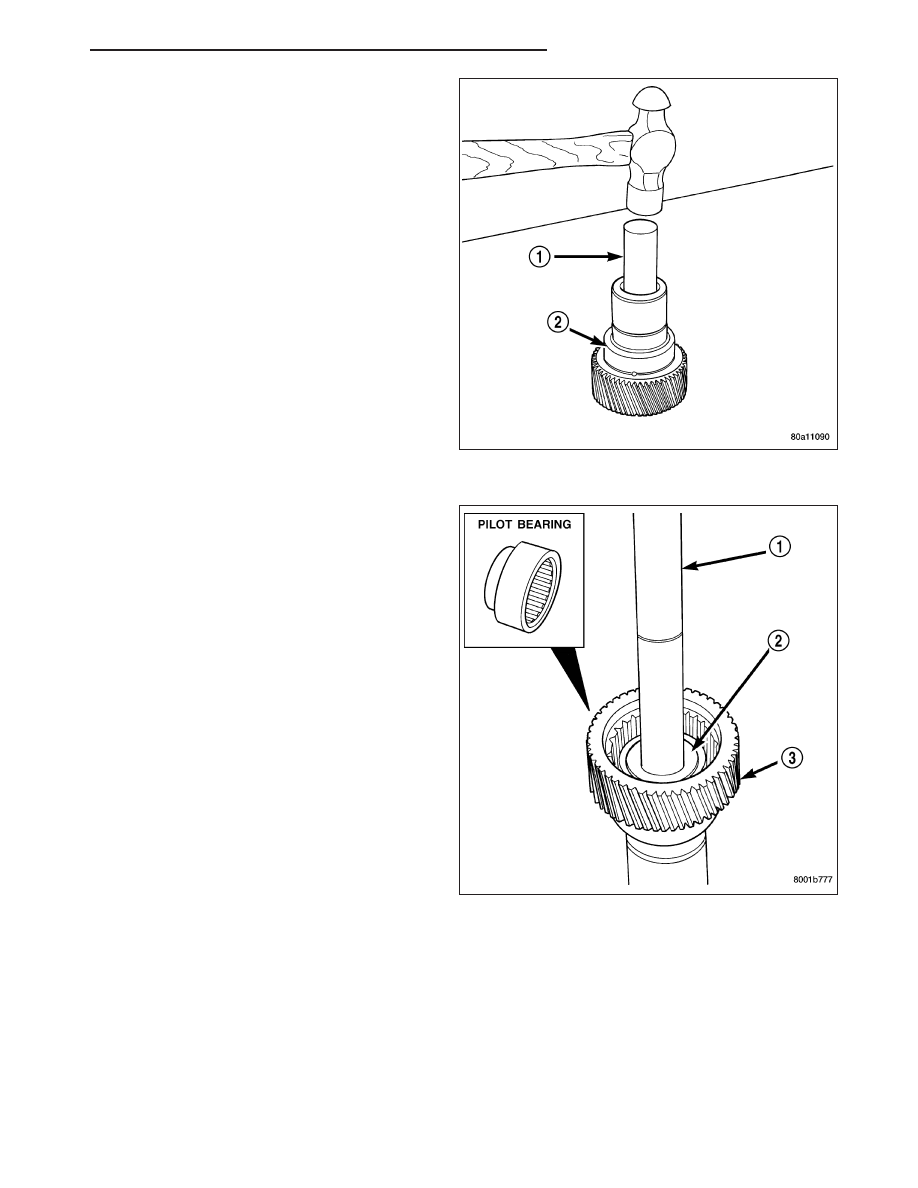

14. Remove input gear pilot bearing by inserting a

suitably sized drift (1) into the splined end of the
input gear (2) and driving the bearing out with the
drift and a hammer.

15. Install new pilot bearing with Installer 5065 (2)

and Handle C-4171 (1).

ND

TRANSFER CASE - NV233
