Dodge Dakota (ND). Manual - part 101

C101F-RIGHT FRONT WHEEL SPEED COMPARATIVE PERFORMANCE (340) (CONTINUED)

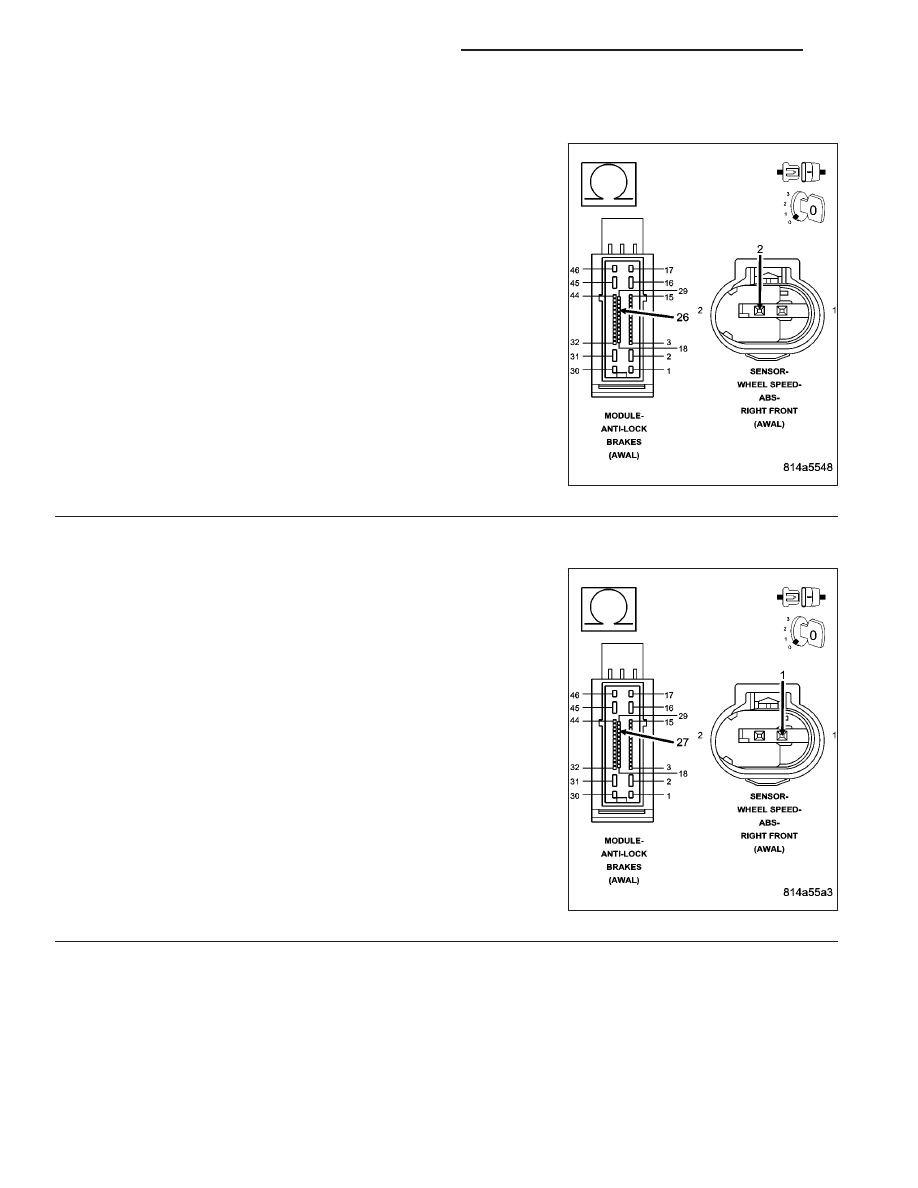

8.

(B7) RIGHT FRONT WHEEL SPEED SENSOR SUPPLY CIRCUIT OPEN

Measure the resistance of the (B7) Right Front Wheel Speed Sensor
Supply circuit.

Is the resistance below 5 ohms?

Yes

>> Go To 9

No

>> Repair the open (B7) Right Front Wheel Speed Sensor

Supply circuit.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES/ELECTRICAL - DIAGNOSIS AND TESTING)

9.

(B6) RIGHT FRONT WHEEL SPEED SENSOR SIGNAL CIRCUIT OPEN

Measure the resistance of the (B6) Right Front Wheel Speed Sensor
Signal circuit.

Is the resistance below 5 ohms?

Yes

>> Go To 10

No

>> Repair the open (B6) Right Front Wheel Speed Sensor

Signal circuit.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES/ELECTRICAL - DIAGNOSIS AND TESTING)

5 - 174

BRAKES - ABS ELECTRICAL DIAGNOSTICS

ND

C101F-RIGHT FRONT WHEEL SPEED COMPARATIVE PERFORMANCE (340) (CONTINUED)

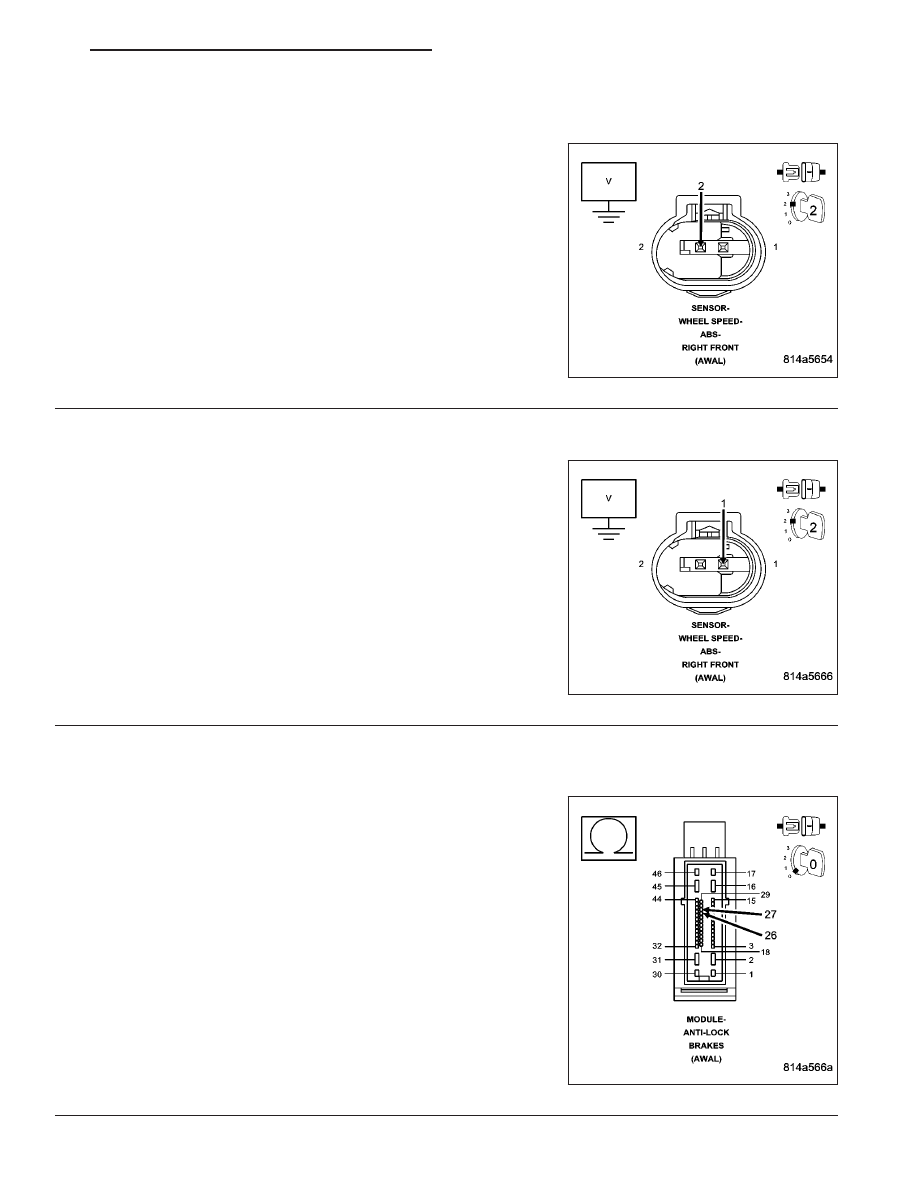

10.

(B7) RIGHT FRONT WHEEL SPEED SENSOR SUPPLY CIRCUIT SHORTED TO VOLTAGE

Turn the ignition on.

Measure the voltage of the (B7) Right Front Wheel Speed Sensor
Supply circuit.

Is there any voltage present?

Yes

>> Repair (B7) Right Front Wheel Speed Sensor Supply cir-

cuit for a short to voltage.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES/ELECTRICAL - DIAGNOSIS AND TESTING)

No

>> Go To 11

11.

(B6) RIGHT FRONT WHEEL SPEED SENSOR SIGNAL CIRCUIT SHORTED TO VOLTAGE

Measure the voltage of the (B6) Right Front Wheel Speed Sensor Sig-
nal circuit.

Is there any voltage present?

Yes

>> Repair the (B6) Right Front Wheel Speed Sensor Signal

circuit for a short to voltage.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES/ELECTRICAL - DIAGNOSIS AND TESTING)

No

>> Go To 12

12.

(B7) RIGHT FRONT WHEEL SPEED SENSOR SUPPLY CIRCUIT SHORTED TO THE (B6) RIGHT FRONT
WHEEL SPEED SENSOR SIGNAL CIRCUIT

Turn the ignition off.

Measure the resistance between the (B7) Right Front Wheel Speed
Sensor Supply circuit and the (B6) Right Front Wheel Speed Sensor
Signal circuit at the Anti-lock Brake Module harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Repair (B7) Right Front Wheel Speed Sensor Supply cir-

cuit for a short to the (B6) Right Front Wheel Speed Sen-
sor Signal circuit.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES/ELECTRICAL - DIAGNOSIS AND TESTING)

No

>> Go To 13

ND

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 175

C101F-RIGHT FRONT WHEEL SPEED COMPARATIVE PERFORMANCE (340) (CONTINUED)

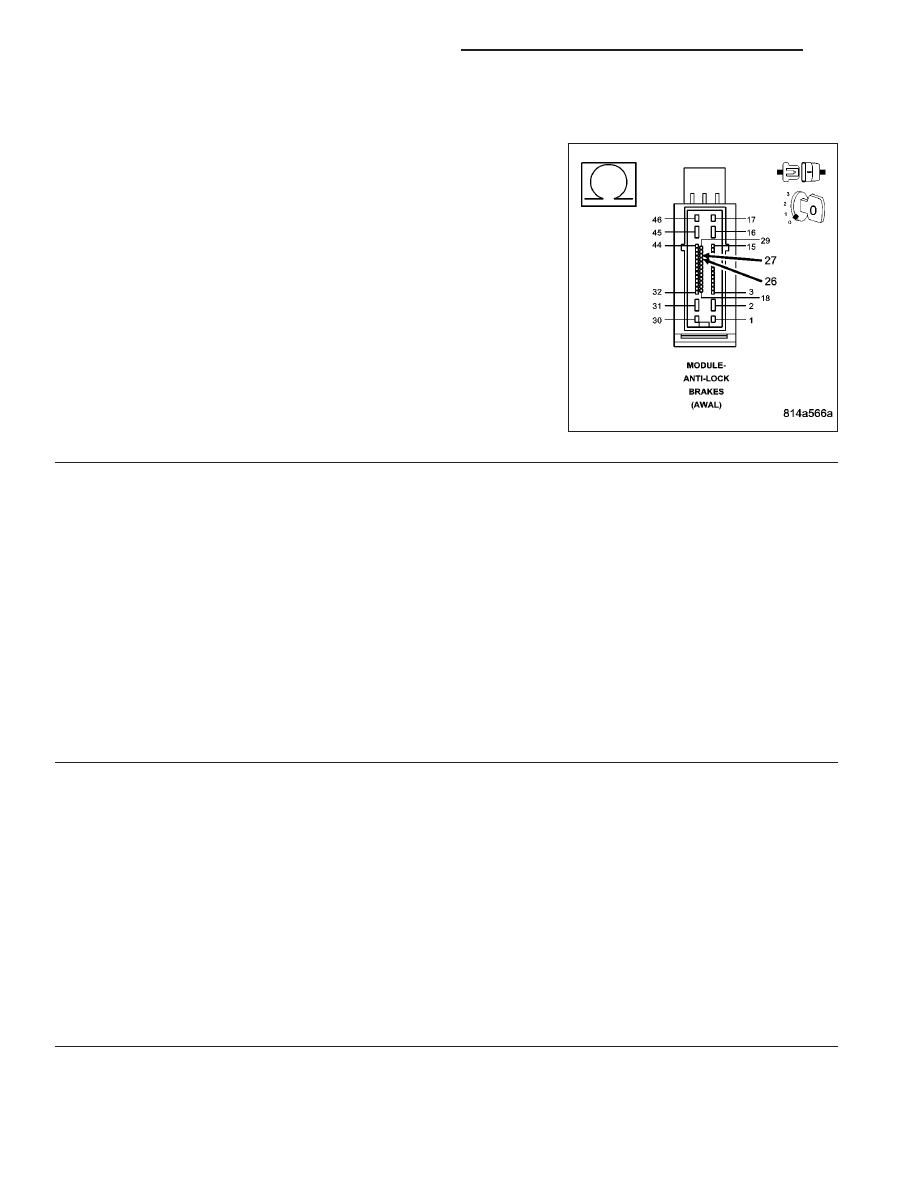

13.

RIGHT FRONT WHEEL SPEED SENSOR

Turn the ignition off.

Connect the Right Front Wheel Speed Sensor harness connector.

Measure the resistance between the (B7) Right Front Wheel Speed
Sensor Supply circuit and (B6) Right Front Wheel Speed Sensor Sig-
nal circuit at the Anti-lock Brake Module harness connector.

NOTE: The resistance should be approximately 1600–2300 ohms
at 76 degrees F.

Is the resistance within the noted range?

Yes

>> Go to 14

No

>> Replace the Right Front Wheel Speed Sensor in accor-

dance with the Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES/ELECTRICAL - DIAGNOSIS AND TESTING)

14.

ANTI-LOCK BRAKE MODULE

Turn the ignition off.

Inspect the related wiring harness. Look for any chafed, pierced, pinched, or partially broken wires.

Inspect the related wire harness connectors. Look for broken, bent, pushed out, or corroded terminals.

Refer to any Technical Service Bulletins that may apply.

Were any problems found?

Yes

>> Repair as necessary in accordance with the Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES/ELECTRICAL - DIAGNOSIS AND
TESTING)

No

>> Replace the Anti-lock Brake Module in accordance with the Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES/ELECTRICAL - DIAGNOSIS AND
TESTING)

15.

WIRING HARNESS INSPECTION

Turn the ignition off.

NOTE: Towing the vehicle with ignition ON may set this DTC.
Inspect the related wiring harness. Look for any chafed, pierced, pinched, or partially broken wires.

Inspect the related wire harness connectors. Look for broken, bent, pushed out, or corroded terminals.

Refer to any Technical Service Bulletins that may apply.

Were any problems found?

Yes

>> Repair as necessary in accordance with the Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES/ELECTRICAL - DIAGNOSIS AND
TESTING)

No

>> Test Complete.

5 - 176

BRAKES - ABS ELECTRICAL DIAGNOSTICS

ND

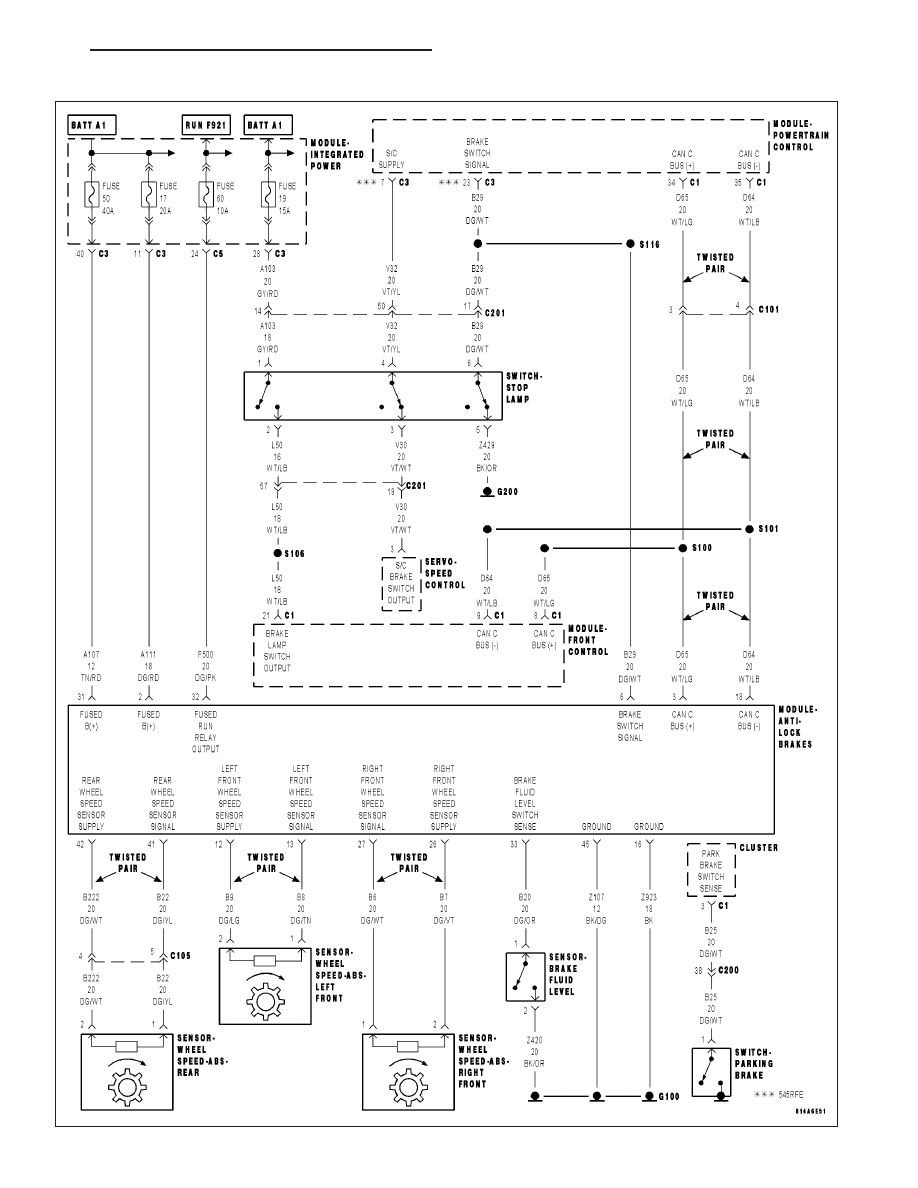

C102B-REAR WHEEL SPEED SENSOR CIRCUIT (340)
