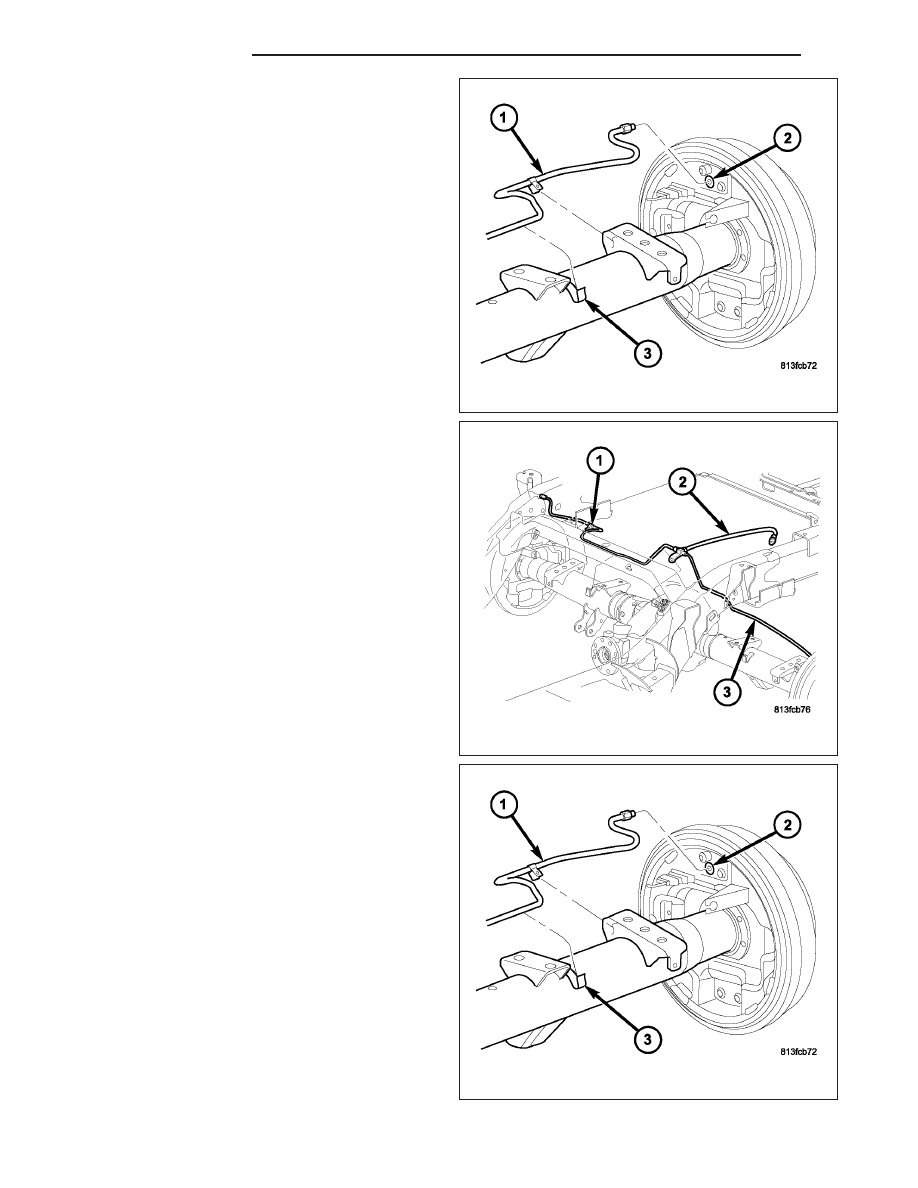

4. Install the brake line (1) at the wheel cylinder (2).

NOTE: If brake line (1) was replaced

5. Install the line into the bend over tab at axle and

then bend over the tab.

6. Install the brake line to the clip on the spring

hanger.

7. Install the brake line (1) at the brake hose (2)

located at the axle.

8. Install the brake line (1) at the wheel cylinder (2).

9. Lower the vehicle and remove the support.

10. Bleed the brake system (Refer to 5 - BRAKES -

STANDARD PROCEDURE).

5 - 14

BRAKES - BASE

ND

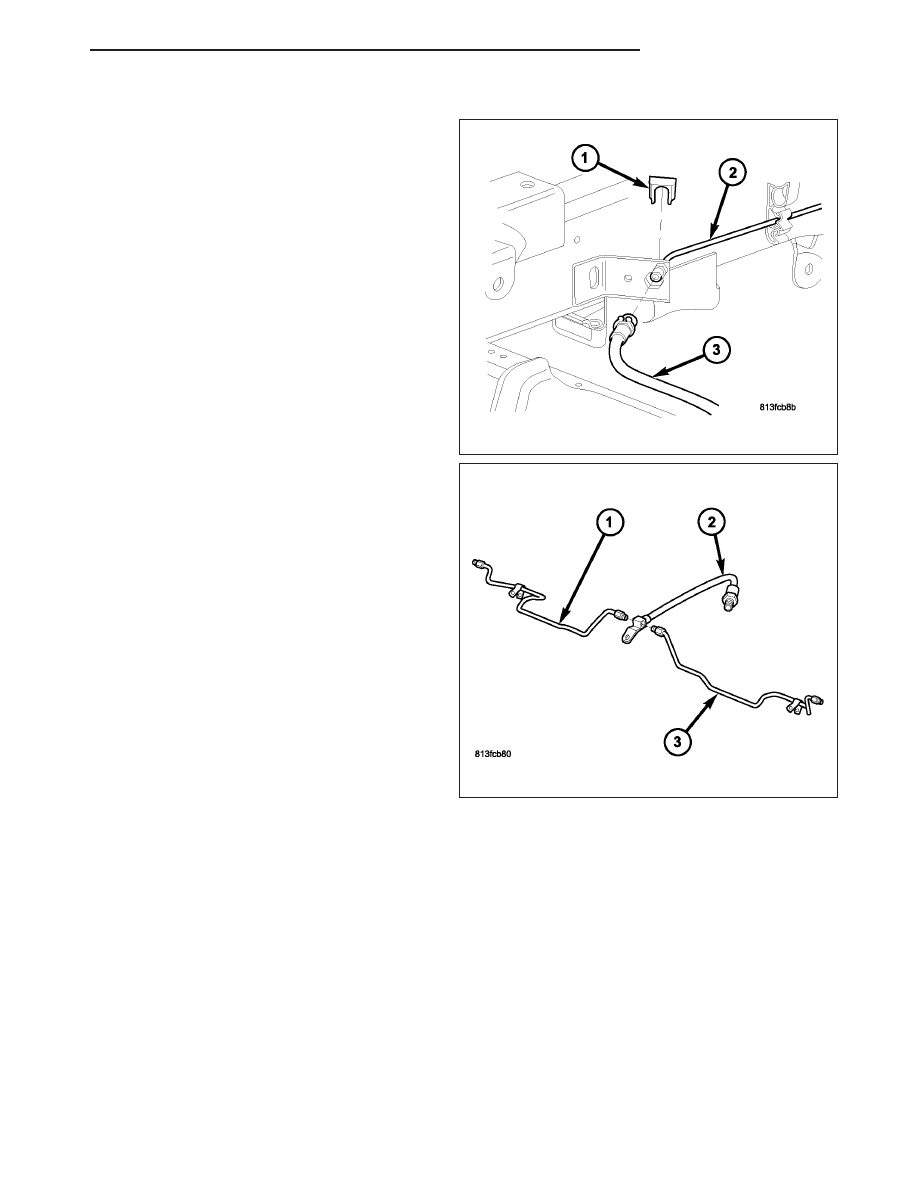

REAR BRAKE HOSE - AXLE TO FRAME

1. Install the brake hose (3) to the bracket and then

install the clip (1).

2. Tighten the brake line (2) into the brake hose.

Tighten to 16 N·m (21 ft.lbs.).

3. Install the brake line (2) to the axle stud.

4. Install the brake lines (1&3) into the brake hose (2).

5. Lower the vehicle and remove the support.

6. Bleed the brake system (Refer to 5 - BRAKES -

STANDARD PROCEDURE).

ND

BRAKES - BASE

5 - 15

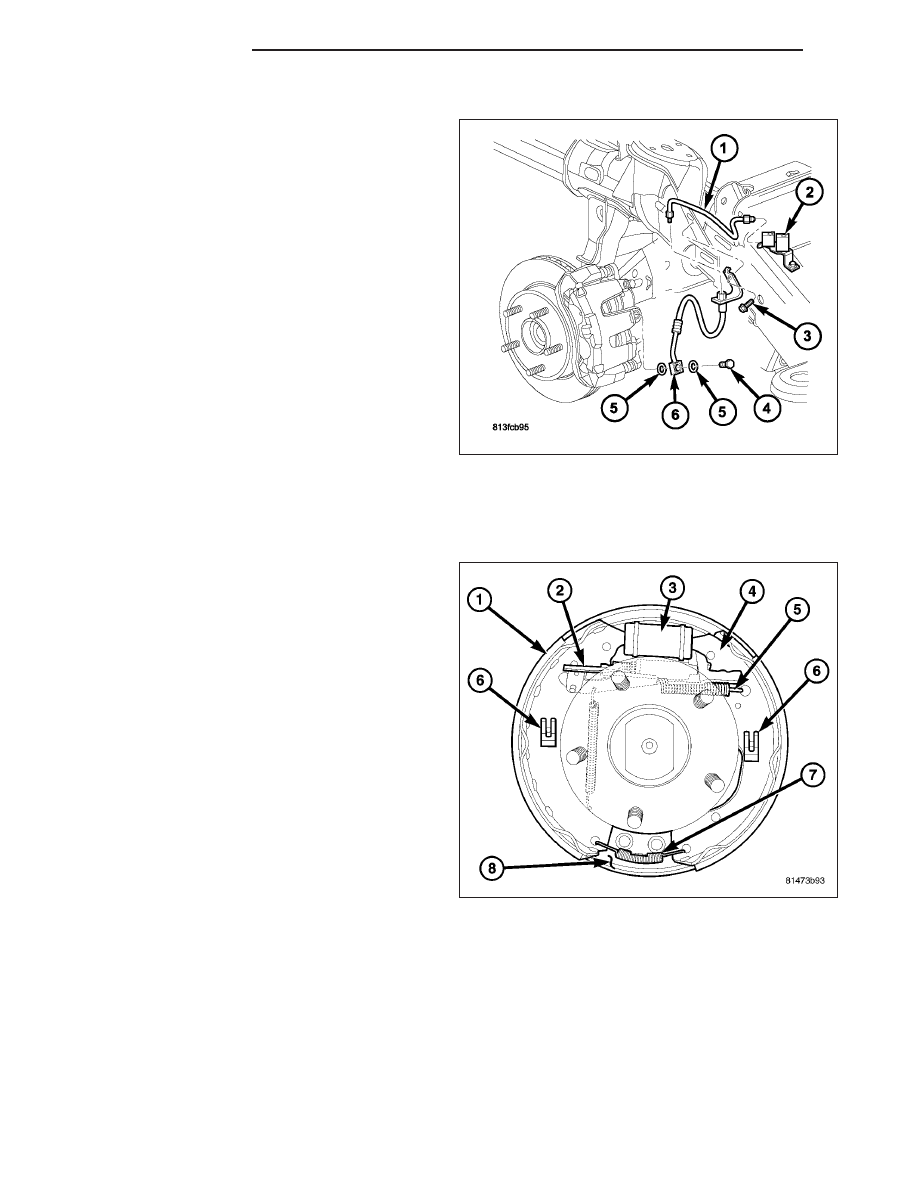

FRONT CALIPER HOSE

1. Install the brake hose (6) in position.

2. Install the mounting bracket bolt (3) at the frame,

tighten to 14 N·m (125 in.lbs).

3. Install the brake line (1) into the junction block (2)

and tighten to 14 N·m (125 in.lbs) If removed.

4. Install the brake line (1) into the brake hose (6) and

tighten to 14 N·m (125 in.lbs).

5. Install the brake hose banjo bolt (4) Use new cop-

per washers (5) at the caliper and tighten to 28
N·m (250 in.lbs).

6. Remove the support and lower the vehicle.

7. Bleed the brake system (Refer to 5 - BRAKES -

STANDARD PROCEDURE).

BRAKE PADS/SHOES

DESCRIPTION

Drum brakes consist of dual shoes usually Leading (1)
and Trailing (4), with wheel cylinders (3), an automatic
self adjusting mechanism (2), springs (5 &7) and hold
down clips (6) to hold the brake shoes against the
dust shield (8).

OPERATION

When the brake pedal is depressed hydraulic pressure pushes the rear wheel cylinder pistons outward. The wheel
cylinder push rods then push the brake shoes outward against the brake drum. When the brake pedal is released
return springs attached to the brake shoes pull the shoes back to there original position.

5 - 16

BRAKES - BASE

ND

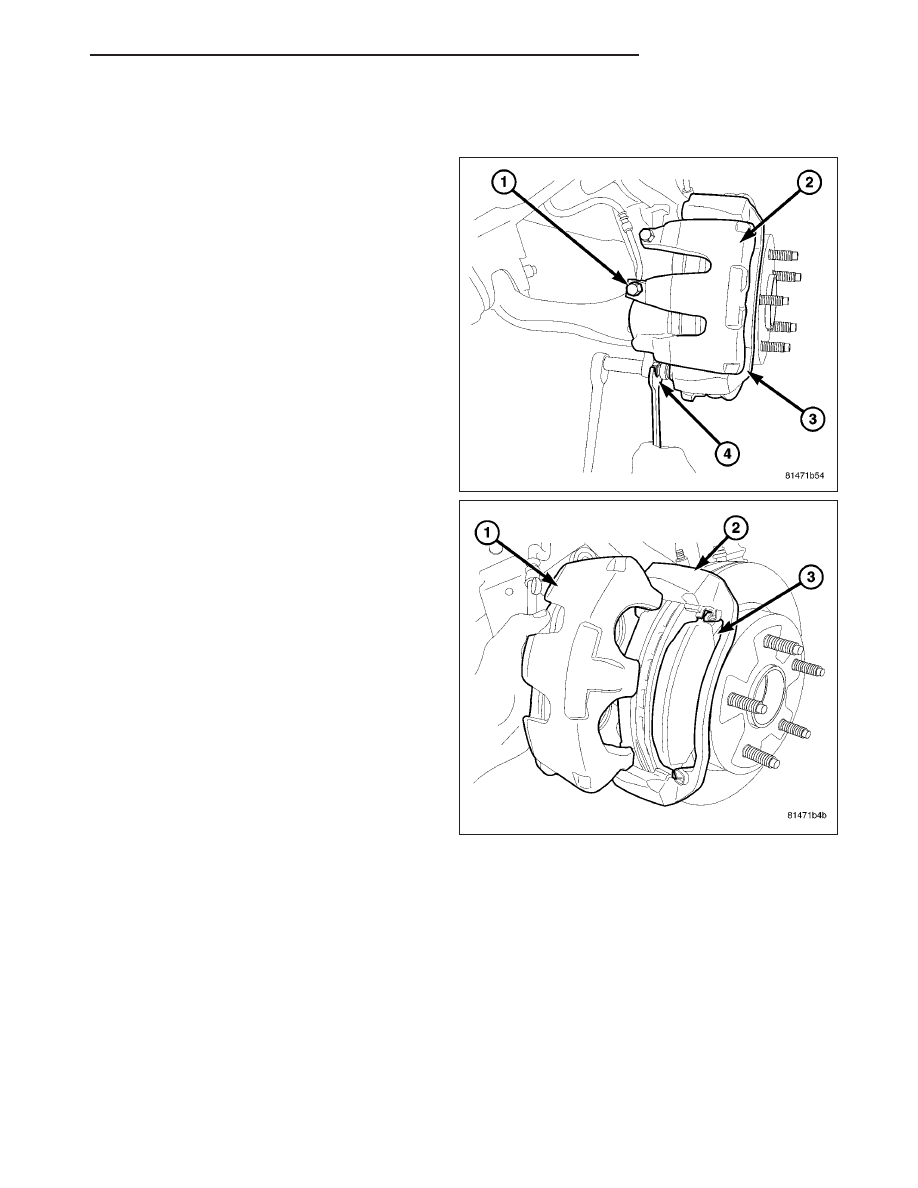

REMOVAL

FRONT DISC BRAKE PADS

1. Raise and support vehicle.

2. Remove the wheel and tire assemblies.

3. Compress the caliper (2).

4. Remove the caliper slide pin bolts (4), (Refer to 5 -

BRAKES/HYDRAULIC/MECHANICAL/DISC
BRAKE CALIPERS - REMOVAL).

5. Remove the caliper (1) from the caliper adapter (2).

NOTE: Do not allow brake hose to support caliper
assembly.

6. Support and hang the caliper.
