13. Remove pinion seal with a seal pick.

14. Remove oil slinger if equipped and front pinion

bearing.

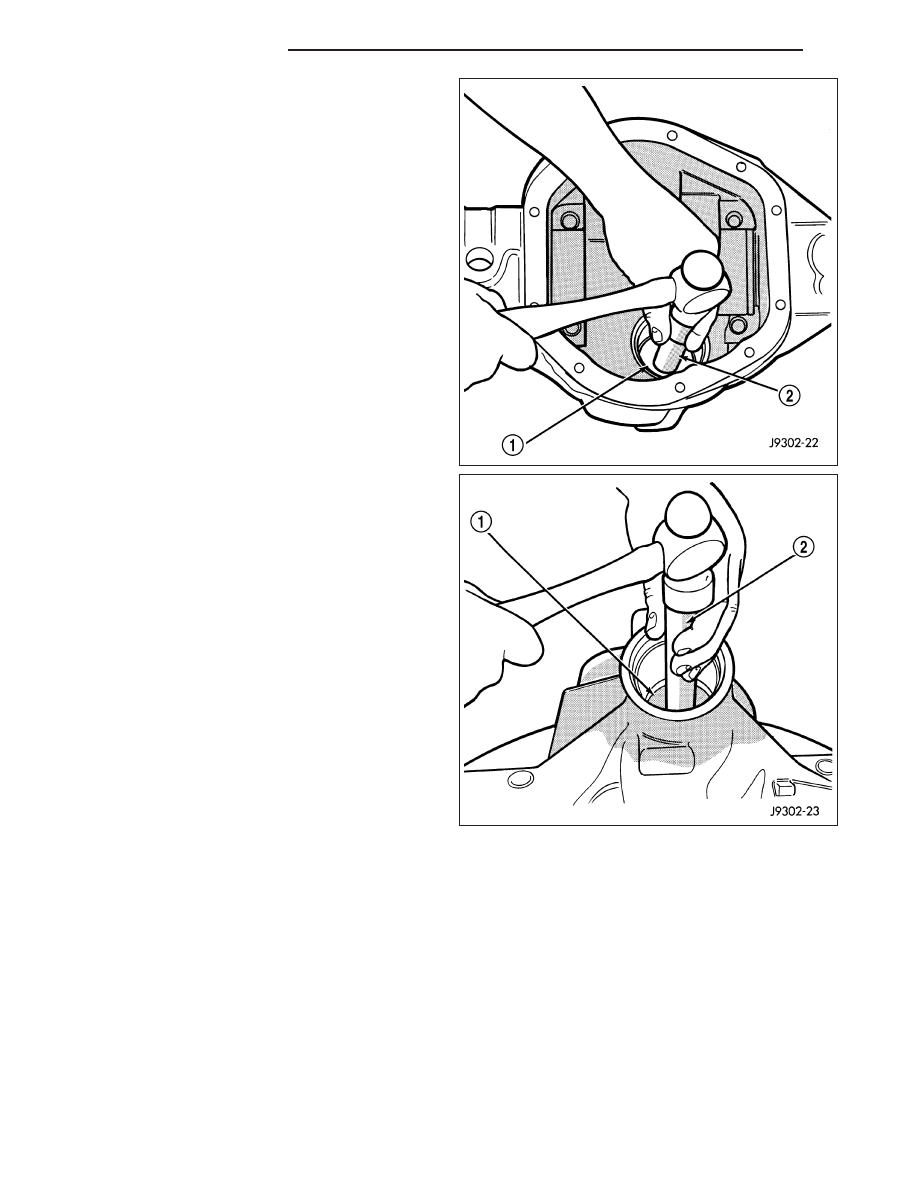

15. Remove front pinion bearing cup with Remover

C-4345 (1) and Handle C-4171(2).

16. Remove rear bearing cup from housing with

Remover C-4307 (1) and Handle C-4171(2).

3 - 140

REAR AXLE - 9 1/4

ND

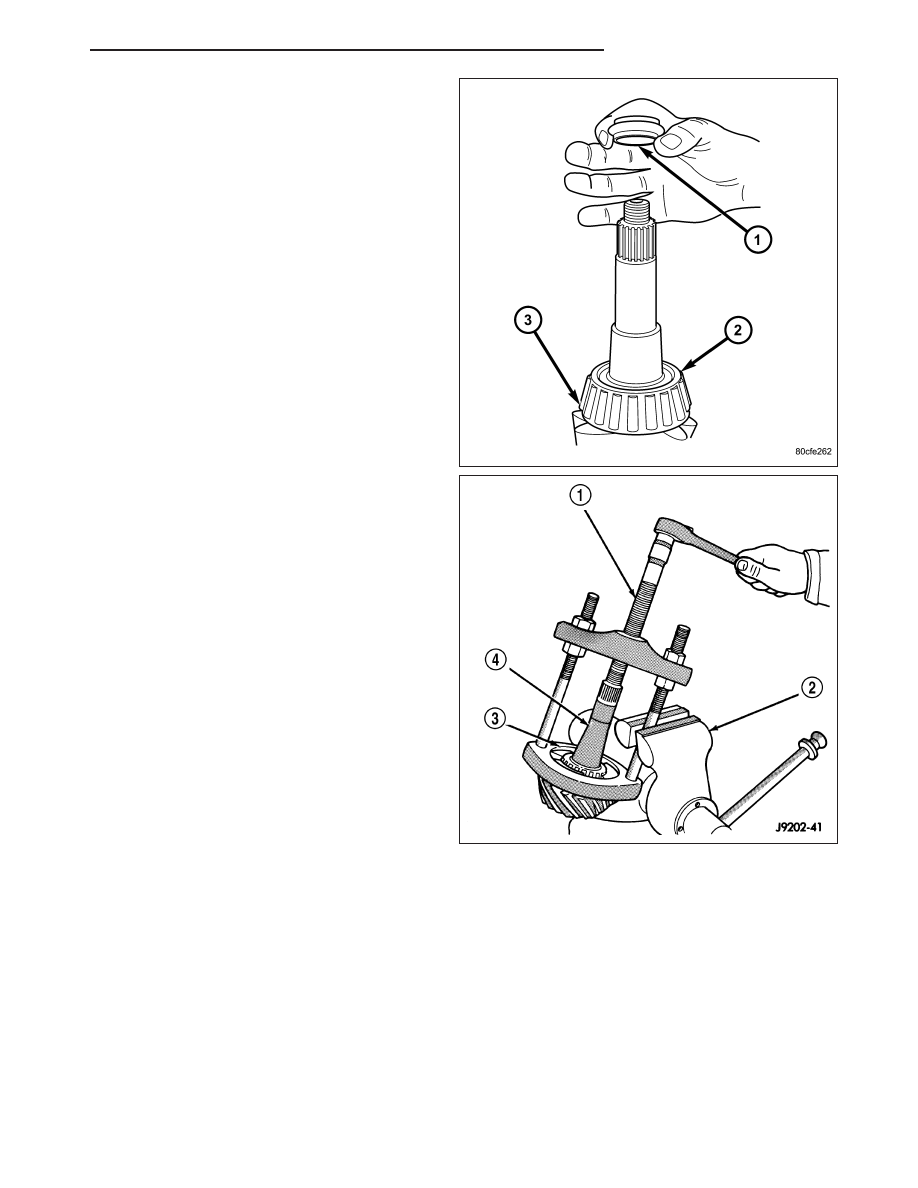

17. Remove collapsible preload spacer (1) from pinion

shaft.

18. Remove rear pinion bearing from pinion shaft (4)

with Puller/Press C-293-PA (1) and Adapters
C-293-37 (3).

ND

REAR AXLE - 9 1/4

3 - 141

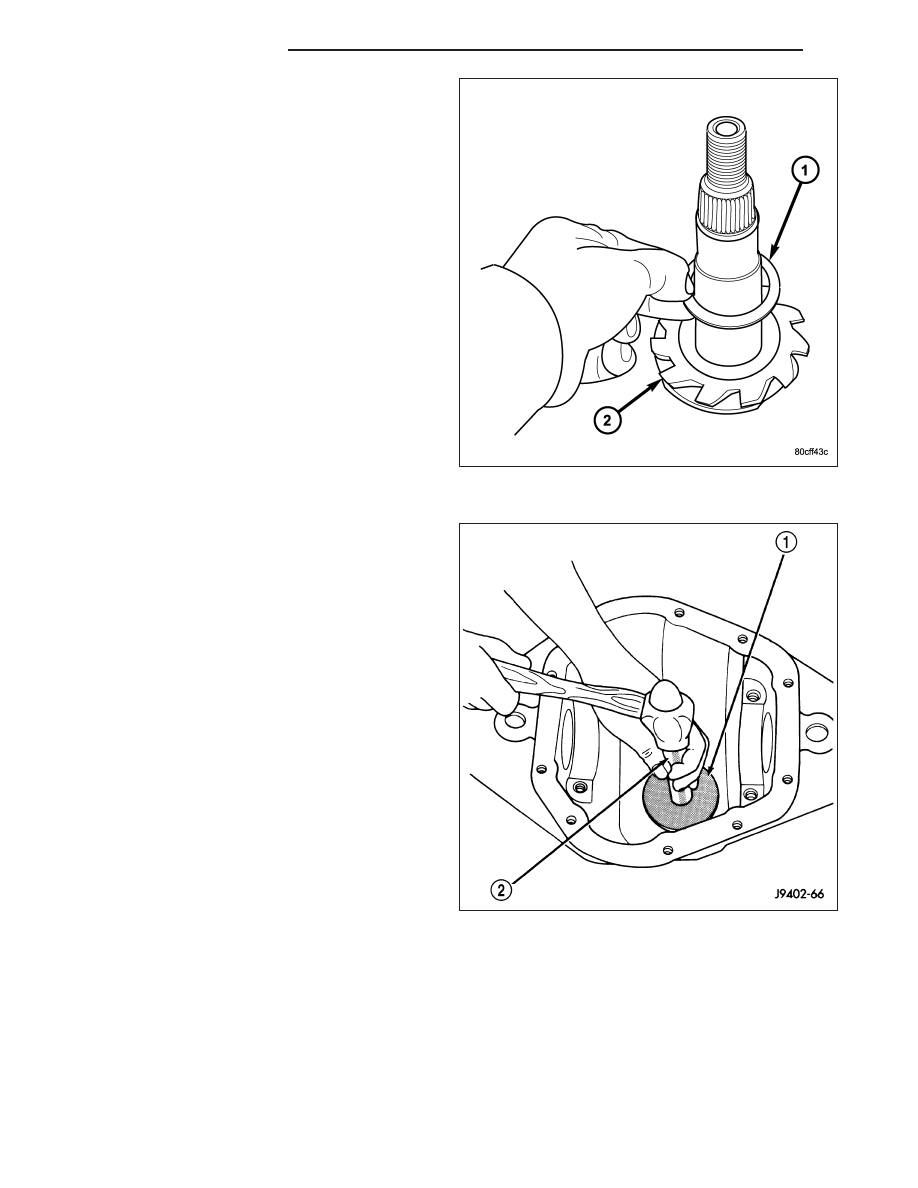

19. Remove pinion depth shims (1) from pinion shaft

(2) and record shim thickness.

INSTALLATION

NOTE: The ring gear and pinion are serviced in a
matched set. Do not one gear without replacing
the matching gear. If ring and pinion gears or
bearings are replaced, Refer to Adjustments for
Pinion Gear Depth Setting.

1. Apply Mopar Door Ease or stick lubricant to outside

surface of pinion bearing cups.

2. Install rear pinion bearing cup with Installer C-4308

(1) and Handle C-4171 (2).

3 - 142

REAR AXLE - 9 1/4

ND

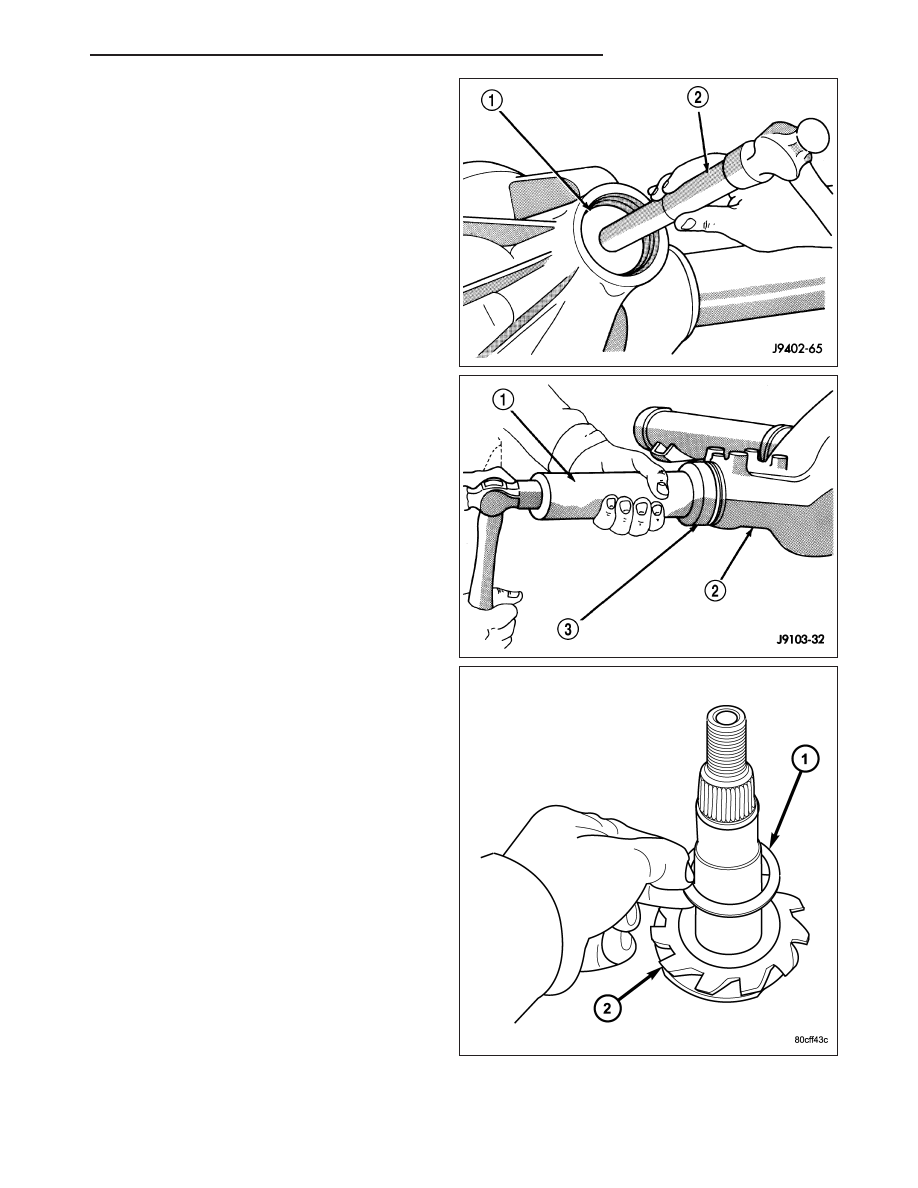

3. Install front pinion bearing cup with Installer D-129

(1) and Handle C-4171 (2).

4. Install lubricate and install front pinion bearing into

the housing.

5. Apply a light coating of gear lubricant on the lip of

pinion seal. Install seal with Installer C-4076-B (3)
and Handle (1) C-4735-1.

6. Install pinion depth shim (1) on the pinion shaft (2).

ND

REAR AXLE - 9 1/4

3 - 143
