Chrysler Le Baron, Dodge Dynasty, Plymouth Acclaim. Manual - part 402

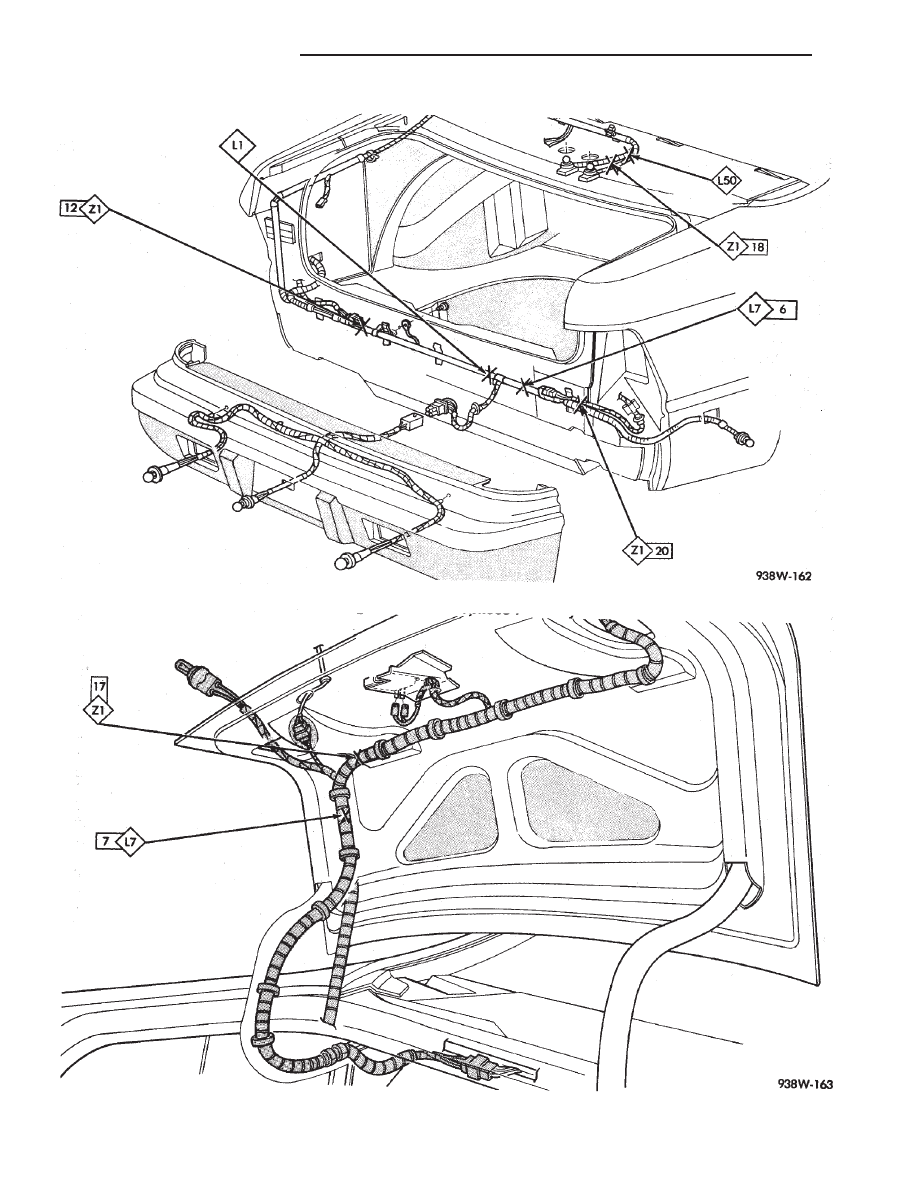

Fig. 1 Rear End Splices AJ-Body

Fig. 2 Deck Lid Splices AJ-Body

8W - 162

SPLICE LOCATIONS

Ä

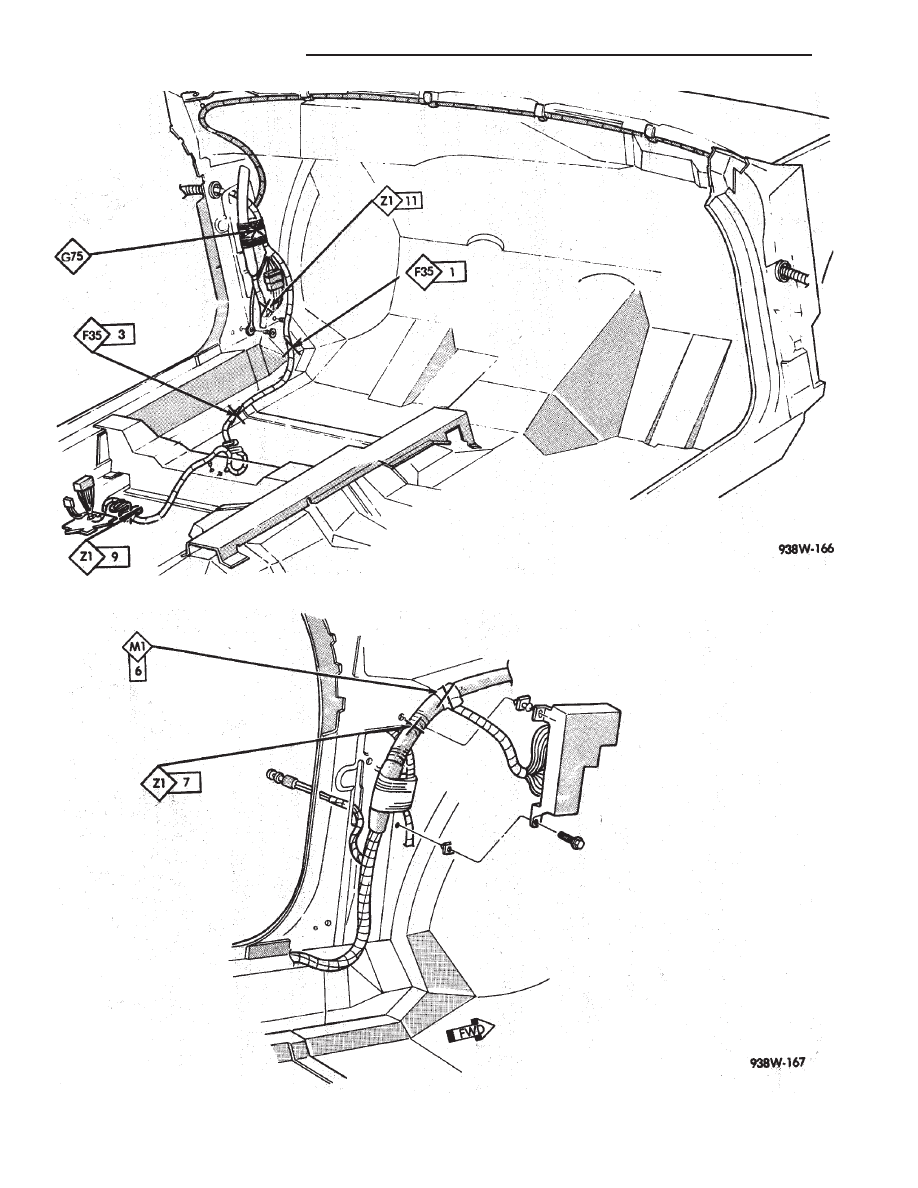

Fig. 3 Body Splices (Right Side) AJ-Body

Fig. 4 Door Splices

Ä

SPLICE LOCATIONS

8W - 163

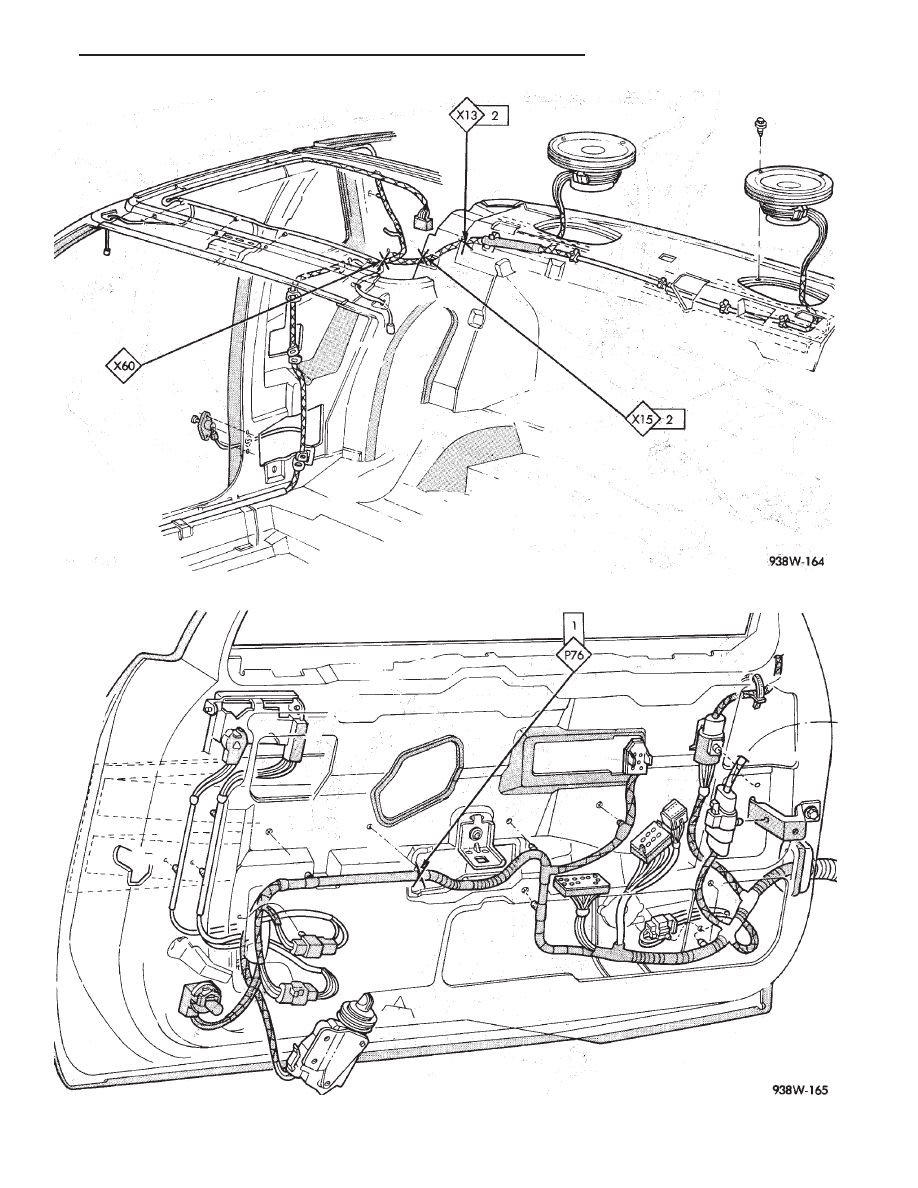

Fig. 5 Cowl Panel Splices AJ-Body

Fig. 6 Cowl Panel Splices (Left Side) AJ-Body

8W - 164

SPLICE LOCATIONS

Ä

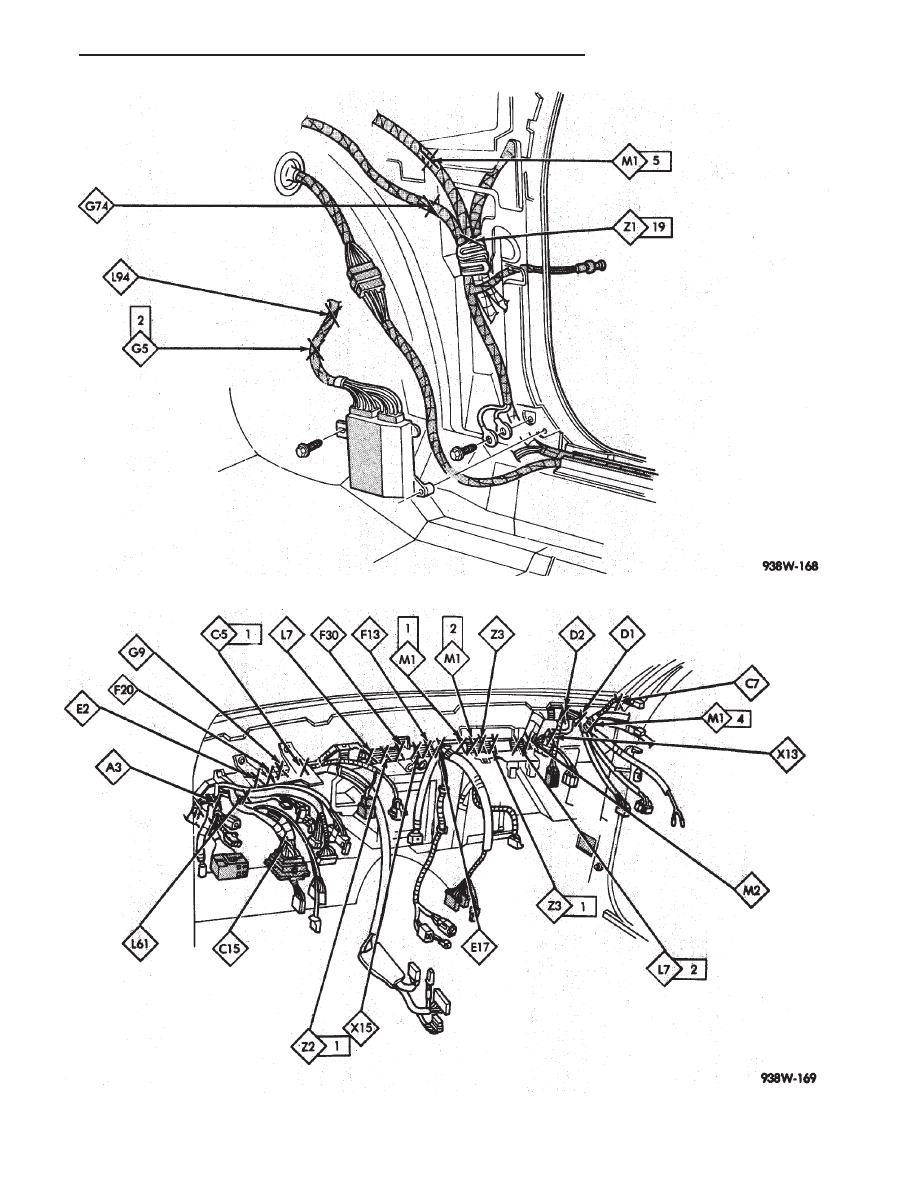

Fig. 7 Cowl Panel Splices (Right Side) AJ-Body

Fig. 8 Instrument Panel Splices AJ-Body

Ä

SPLICE LOCATIONS

8W - 165
