Chrysler Le Baron, Dodge Dynasty, Plymouth Acclaim. Manual - part 397

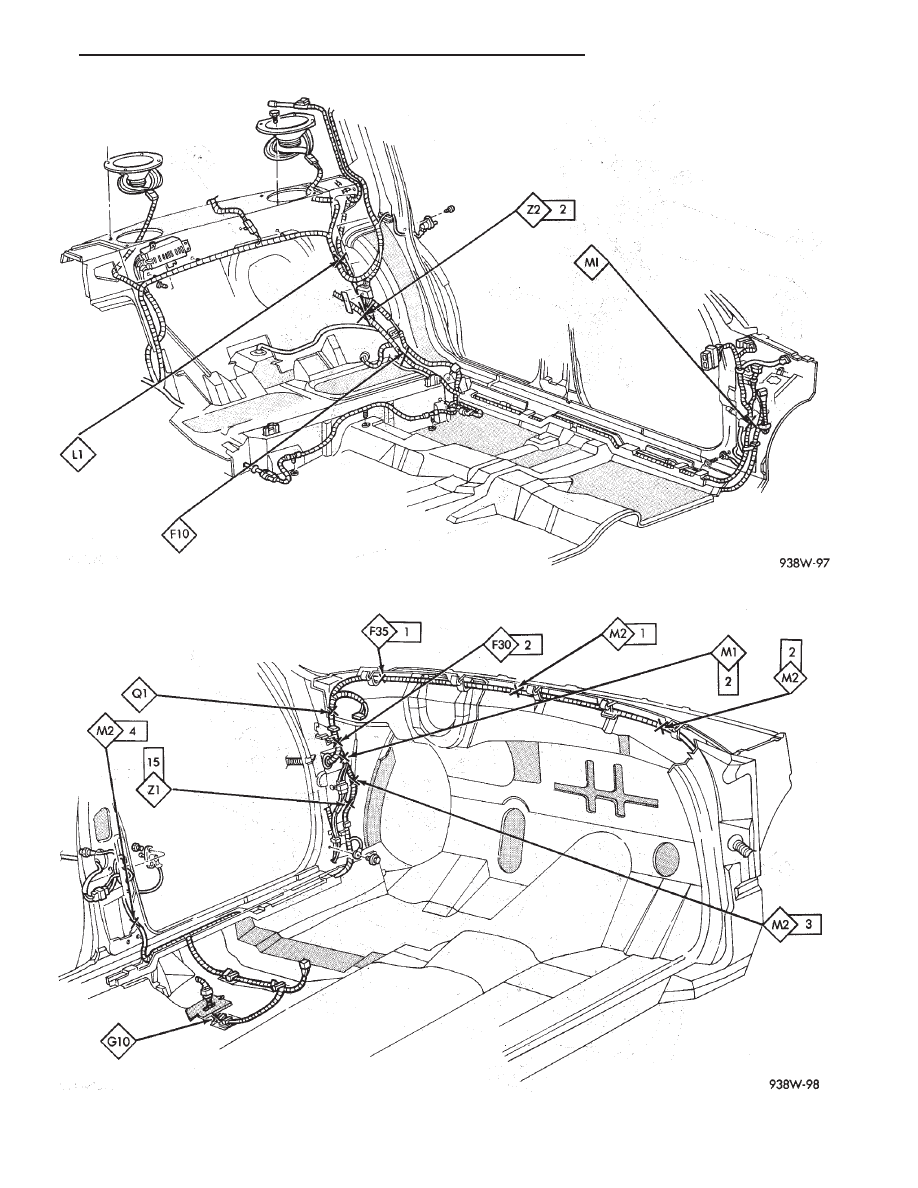

Fig. 3 Air Suspension Splices AC, AY Body

Fig. 4 Right Side Splices AC, AY Body

8W - 142

SPLICE LOCATIONS

Ä

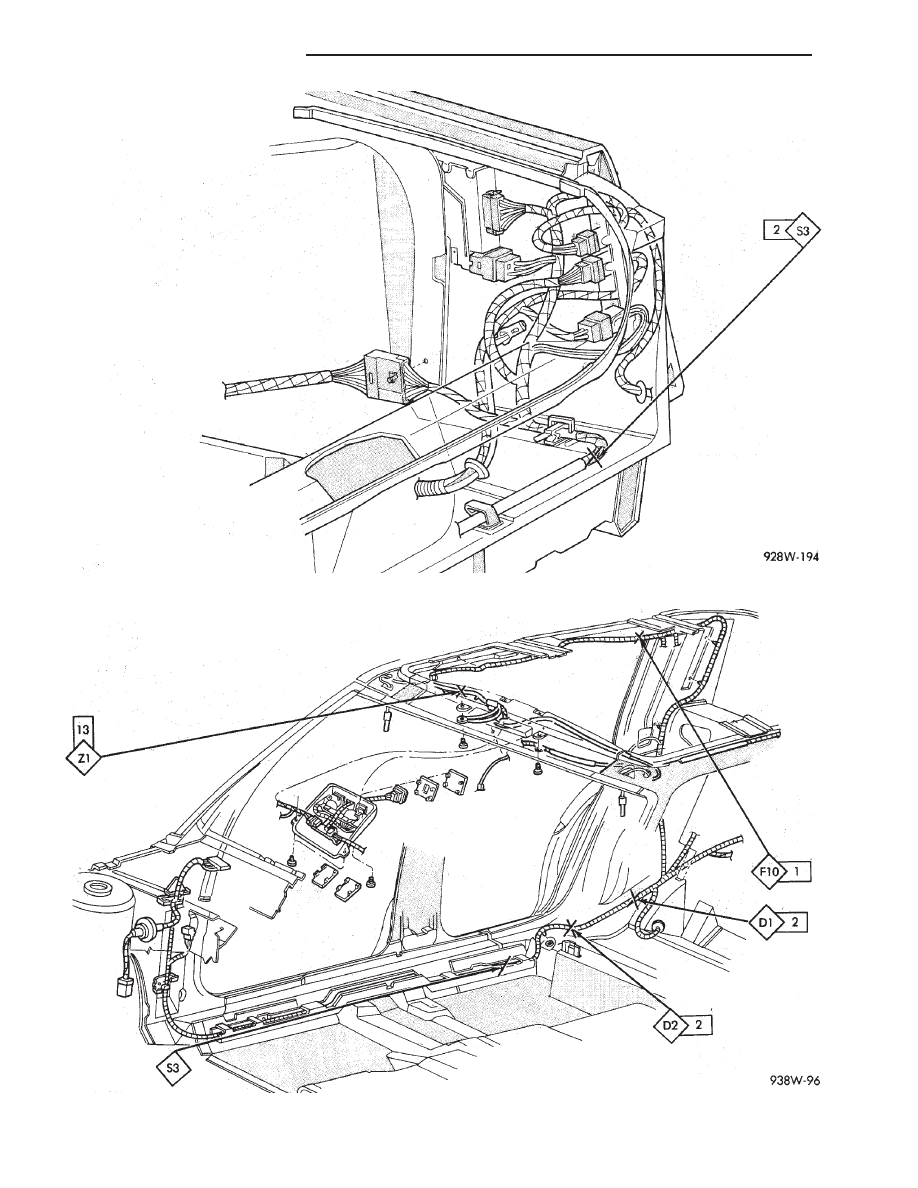

Fig. 5 Left Side Splices AC, AY Body

Fig. 6 Left Side Splices AC, AY Body

Ä

SPLICE LOCATIONS

8W - 143

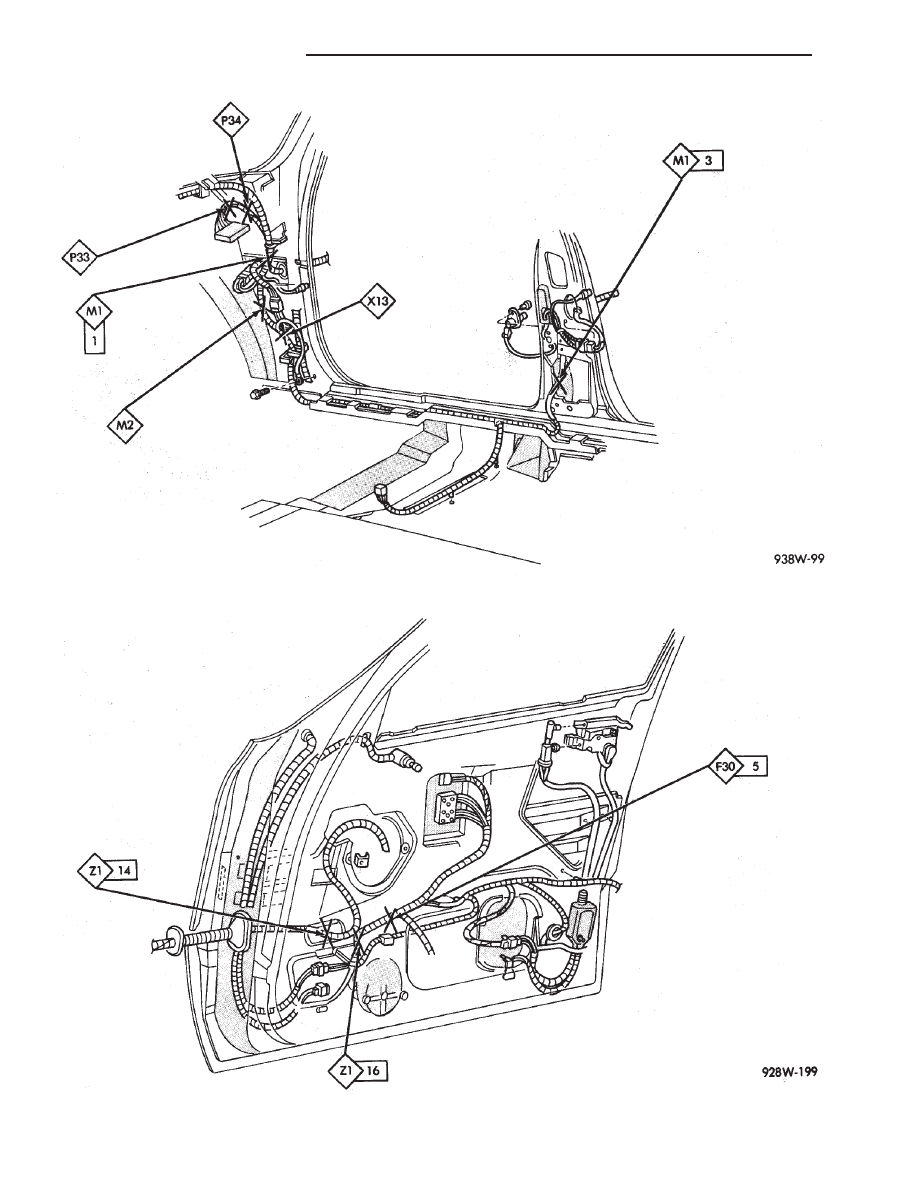

Fig. 7 Right Side Splices AC, AY Body

Fig. 8 Door Splices AC, AY Body

8W - 144

SPLICE LOCATIONS

Ä

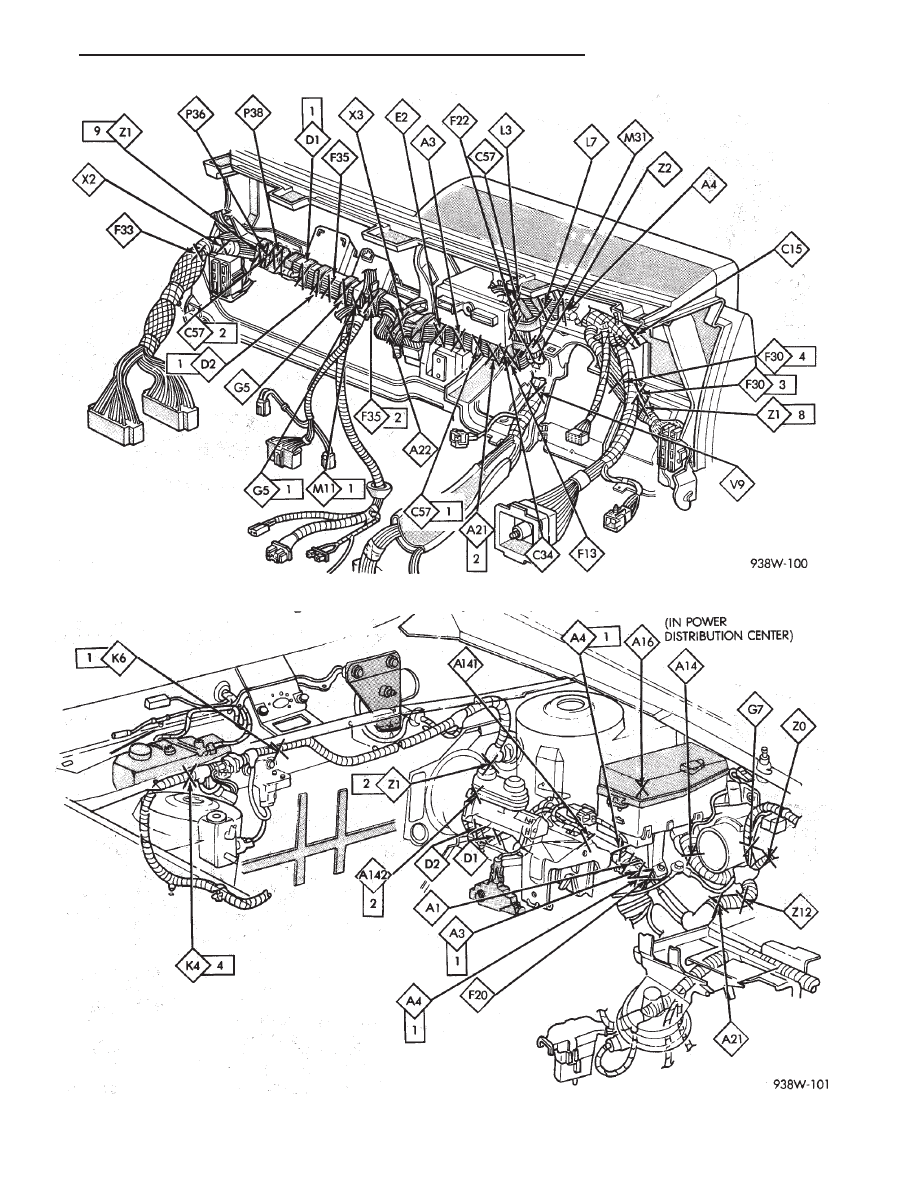

Fig. 9 Instrument Panel Splices AC, AY Body

Fig. 10 Engine Compartment Splices 2.5L AC Body

Ä

SPLICE LOCATIONS

8W - 145
