Chrysler Le Baron, Dodge Dynasty, Plymouth Acclaim. Manual - part 380

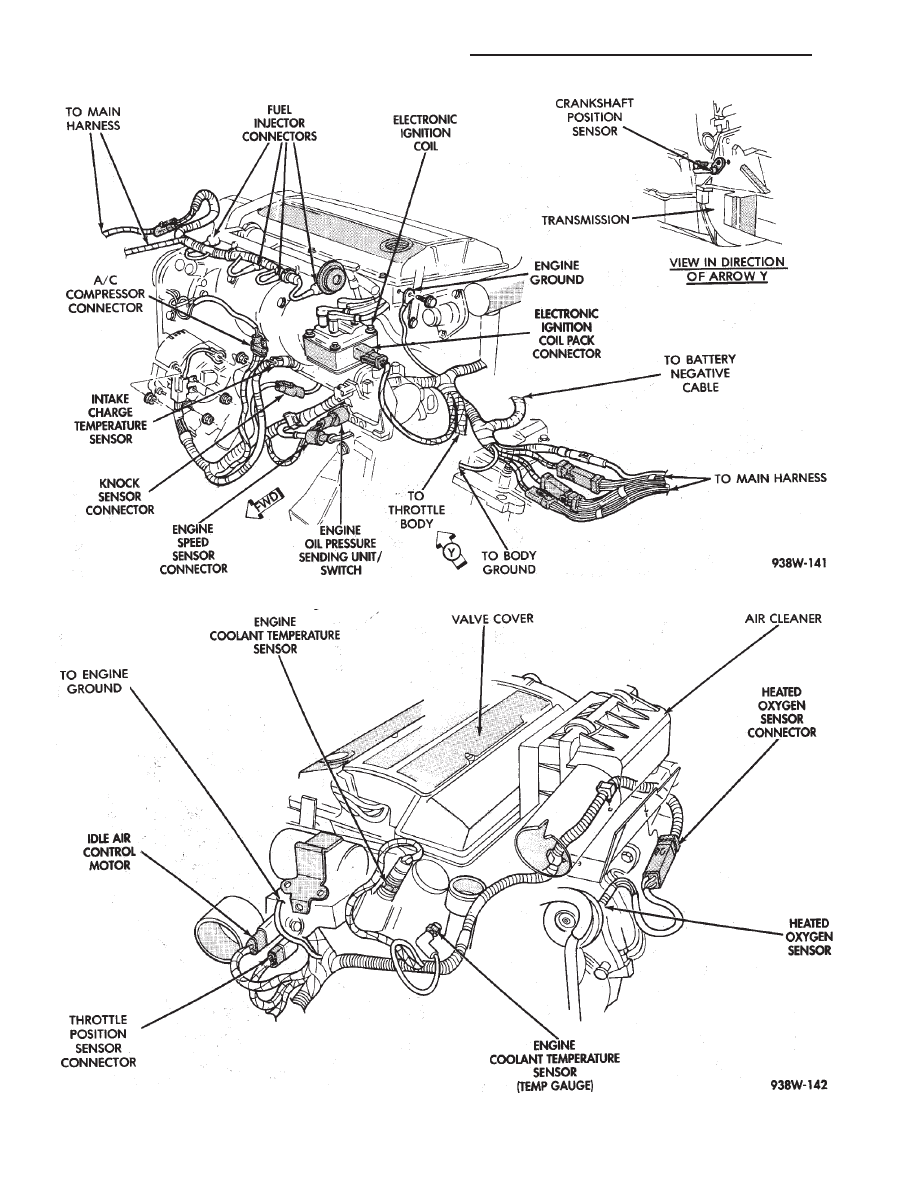

Fig. 18 Engine Wiring Turbo III AG Body

Fig. 19 Engine Wiring Turbo III AG Body

8W - 74

WIRING AND COMPONENT IDENTIFICATION

Ä

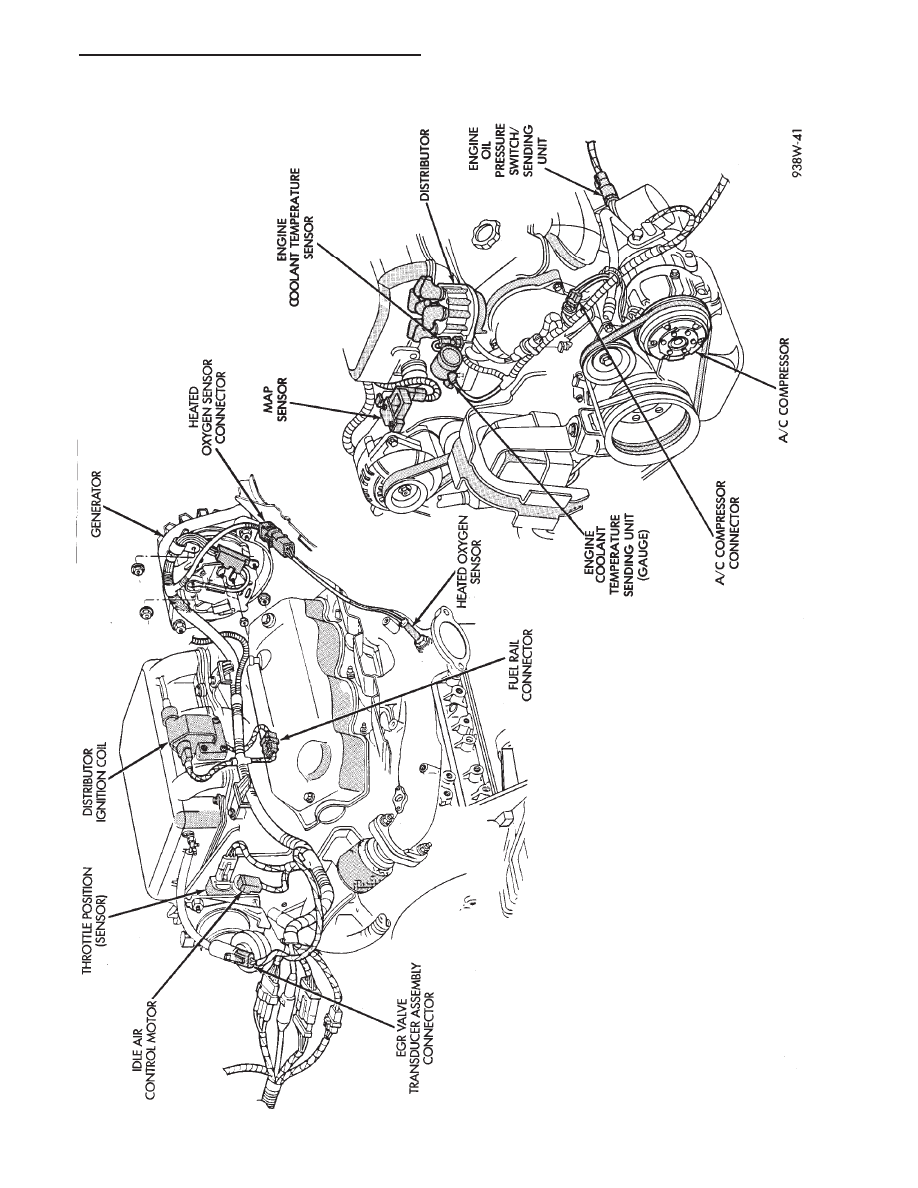

Fig.

20

Engine

W

iring

3.0L

AG

Body

Ä

WIRING AND COMPONENT IDENTIFICATION

8W - 75

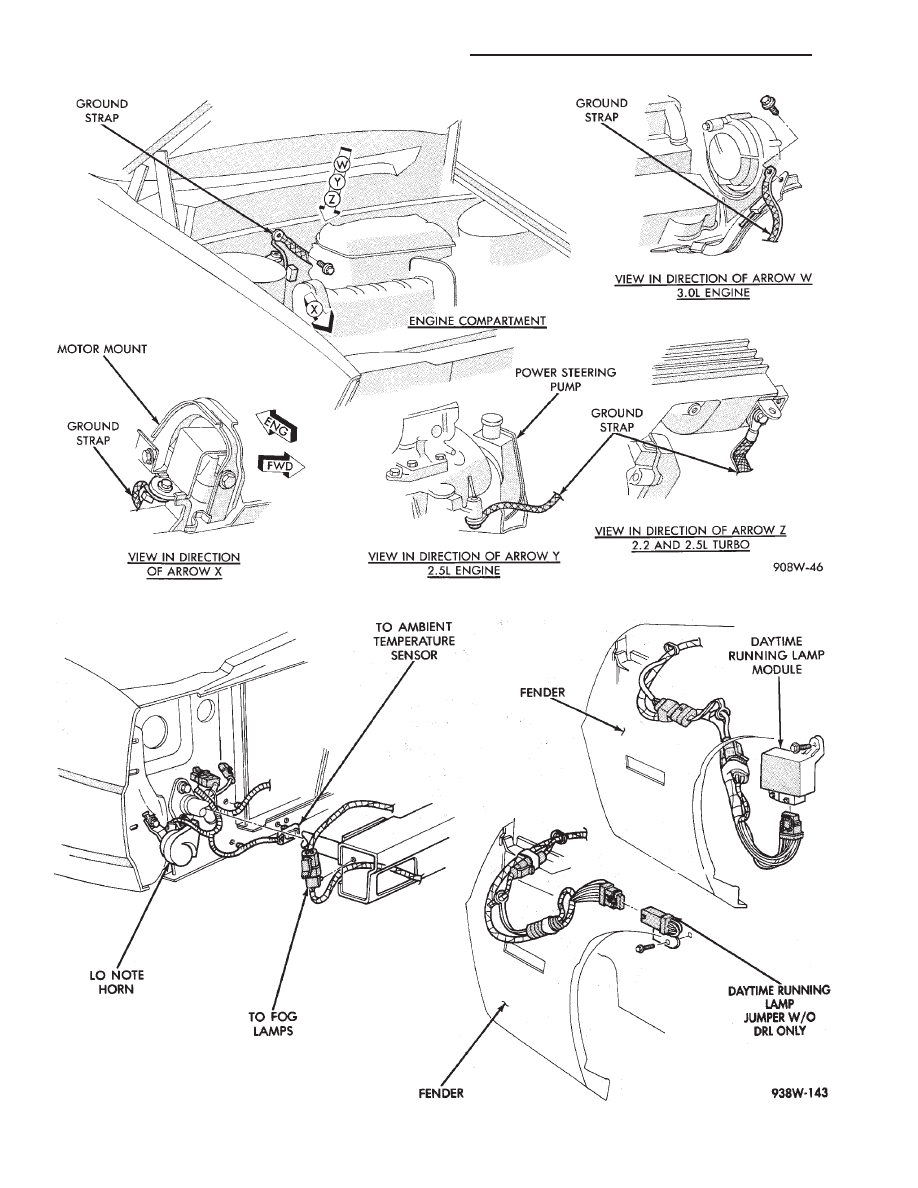

Fig. 21 Ground Strap Location AG Body

Fig. 22 Front End Wiring AG Body

8W - 76

WIRING AND COMPONENT IDENTIFICATION

Ä

AJ BODY

Caption

Fig.

Anti-Lock Brake System Wiring . . . . . . . . . . . . . . . . . . . . .8
Body Left Side Wiring (AJ-27) . . . . . . . . . . . . . . . . . . . . .7
Body Left Side Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Body Right Side Wiring . . . . . . . . . . . . . . . . . . . . . . . . . .6
Console Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Deck Lid Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Door Wiring (Body Side) . . . . . . . . . . . . . . . . . . . . . . . .10
Door Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Engine Compartment Wiring . . . . . . . . . . . . . . . . . . . . . .15
Engine Wiring EFI . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
Engine Wiring 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Caption

Fig.

Front End Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
Ground Strap Locations . . . . . . . . . . . . . . . . . . . . . . . . .21
Heated Rear Window Wiring . . . . . . . . . . . . . . . . . . . . . . .4
Instrument Panel Wiring (Connections) . . . . . . . . . . . . . . .14
Instrument Panel Wiring (Routing) . . . . . . . . . . . . . . . . . .13
Rear End Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Steering Column Wiring . . . . . . . . . . . . . . . . . . . . . . . . .12
Transmission Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . .16
Transmission Wiring 41TE . . . . . . . . . . . . . . . . . . . . . . .17
Trunk Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Underhood Lamp Wiring . . . . . . . . . . . . . . . . . . . . . . . .20

Ä

WIRING AND COMPONENT IDENTIFICATION

8W - 77
