Chrysler Le Baron, Dodge Dynasty, Plymouth Acclaim. Manual - part 377

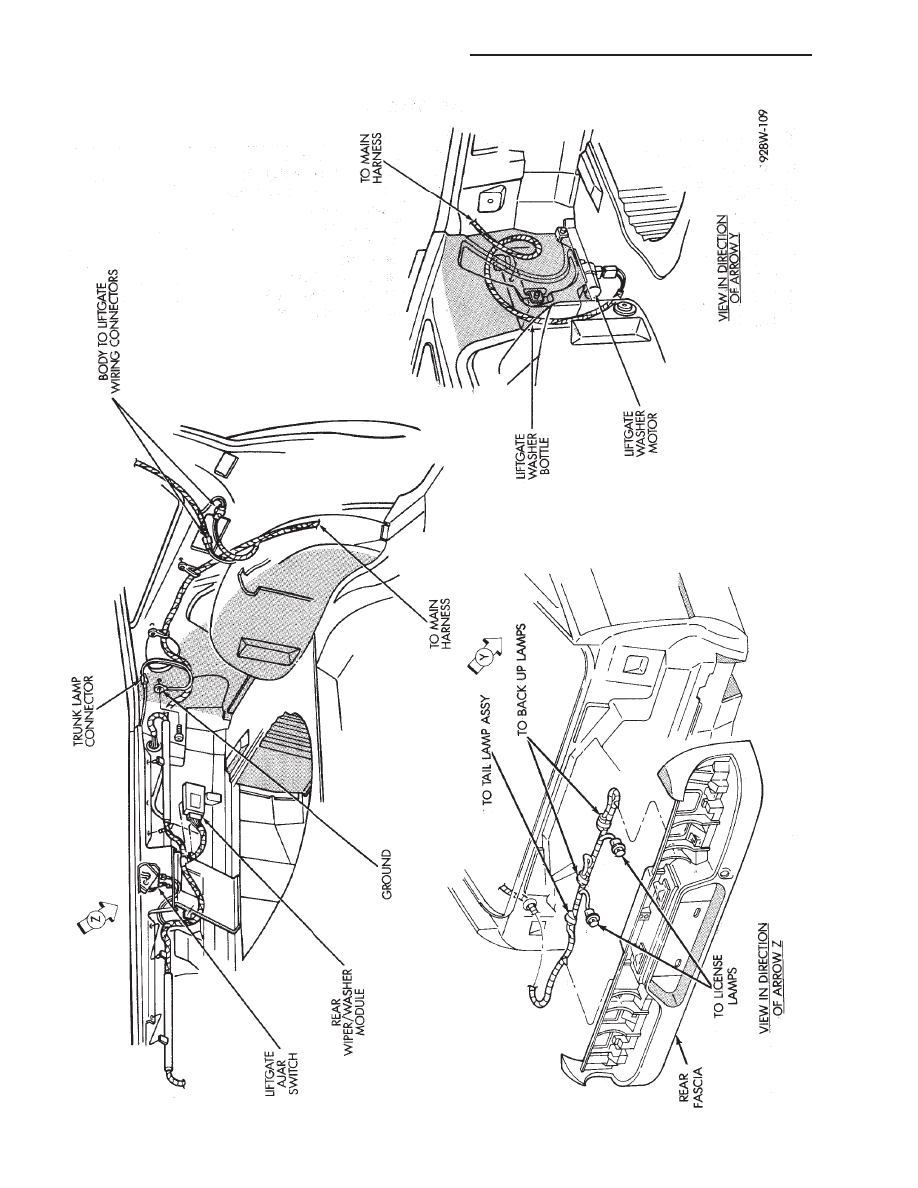

Fig.

1

Rear

End

W

iring

AG

Body

8W - 62

WIRING AND COMPONENT IDENTIFICATION

Ä

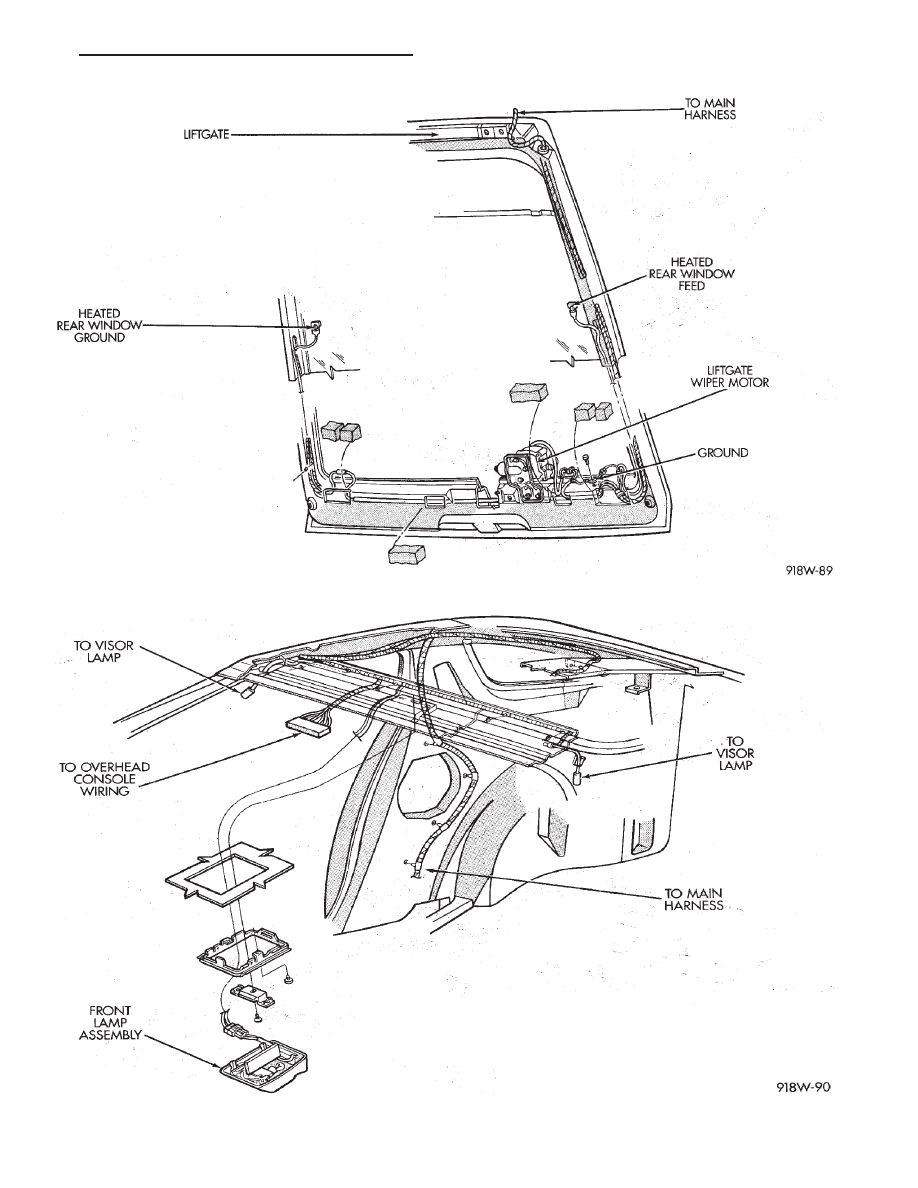

Fig. 2 Liftgate Wiring AG Body

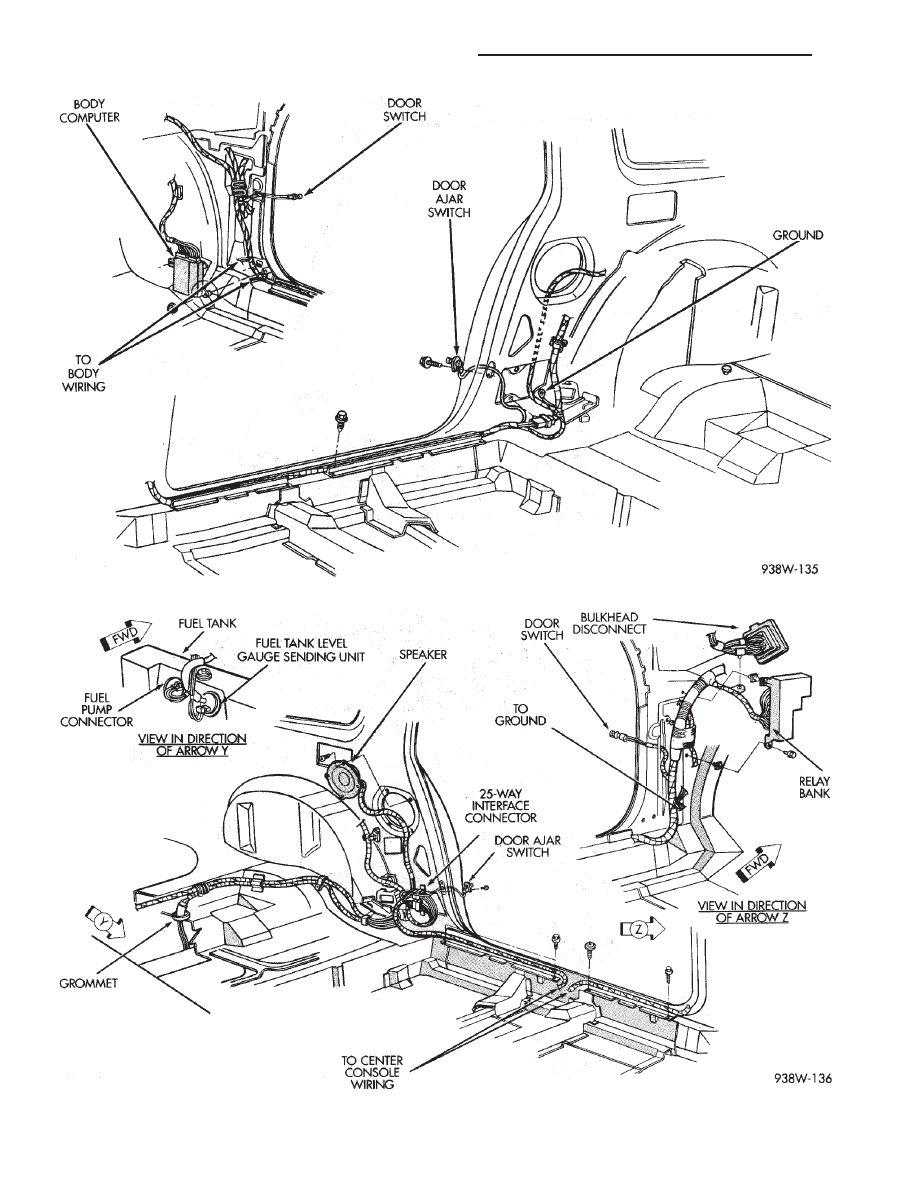

Fig. 3 Roof Wiring AG Body

Ä

WIRING AND COMPONENT IDENTIFICATION

8W - 63

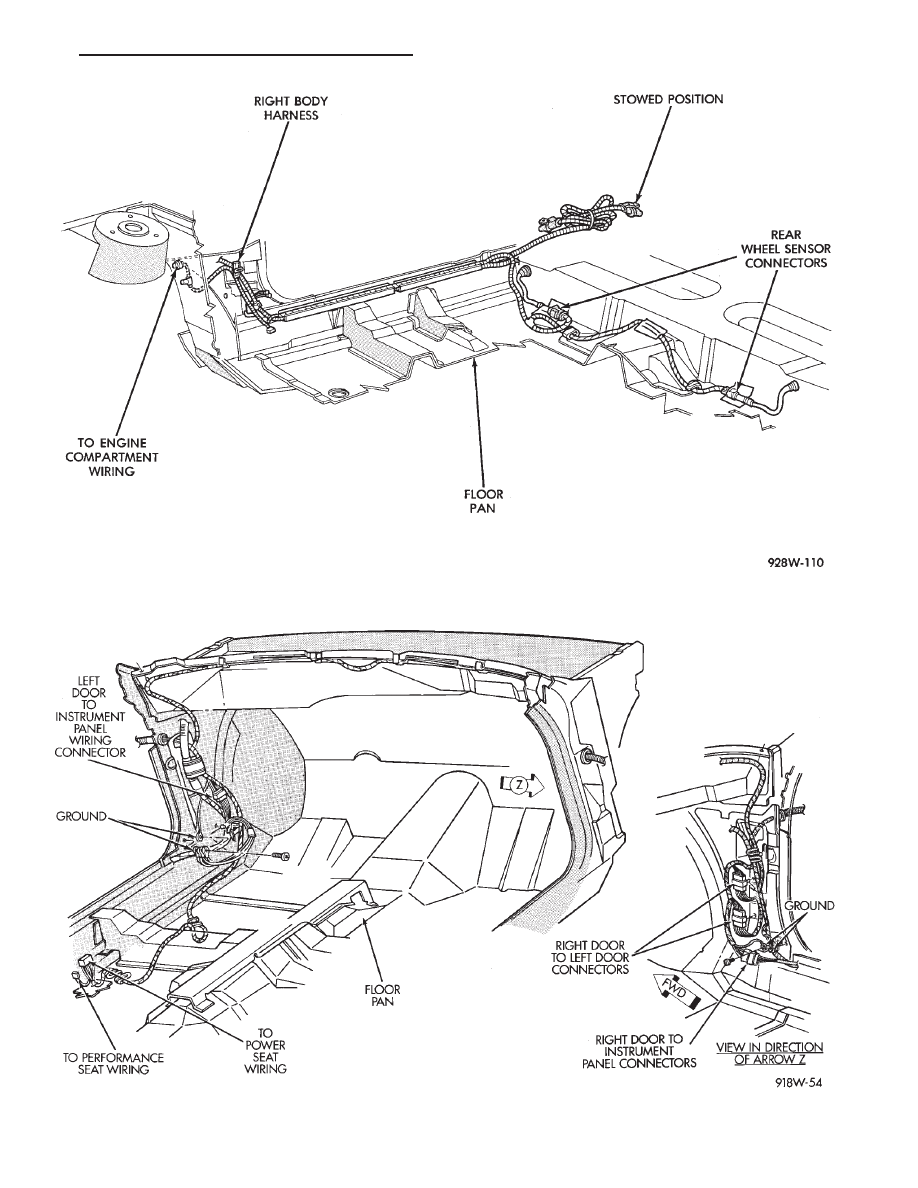

Fig. 4 Body Right Side Wiring AG Body

Fig. 5 Body Left Side Wiring AG Body

8W - 64

WIRING AND COMPONENT IDENTIFICATION

Ä

Fig. 6 Anti-Lock Brake System Wiring AG Body

Fig. 7 Door Wiring (Body Side) AG Body

Ä

WIRING AND COMPONENT IDENTIFICATION

8W - 65
