(2) Check for battery feed at terminal 16 and igni-

tion feed at terminal 12 of 25-way body controller
connector (Fig. 6, 7 and 8).

(3) Check for tone in any other function.

CONDITION: NO FASTEN SEAT BELT LAMP
WHEN IGNITION SWITCH IS TURNED ON

PROCEDURE

(1) Check for burned out lamp.
(2) Check for battery feed at terminal 16 and lamp

output at terminal 21 of 25-way body controller con-
nector.

(3) Check for ignition feed at terminal 12 of

25-way body controller connector.

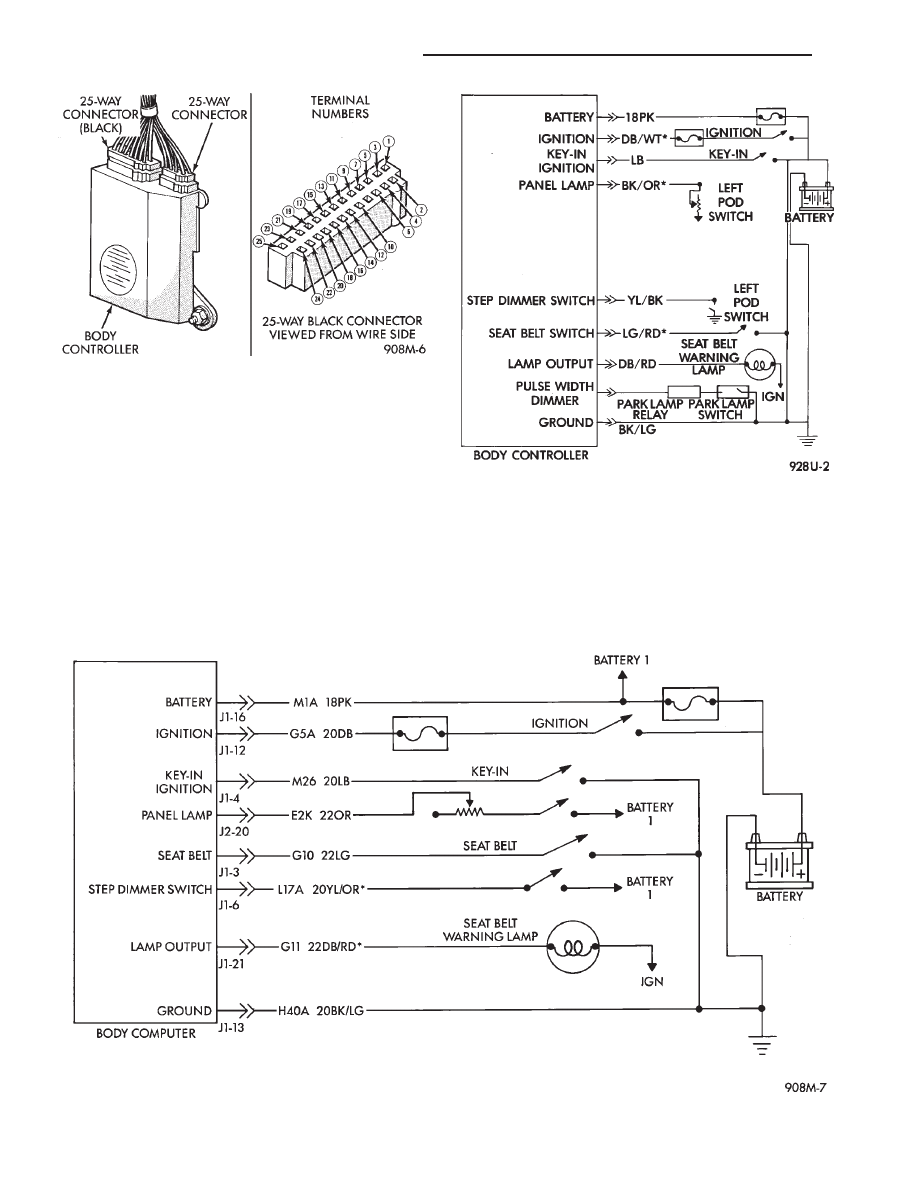

Fig. 6 Body Controller 25-Way Connector

Fig. 7 Chime System Wiring—AG and AJ Bodies

Fig. 8 Chime System Wiring—AC and AY Bodies

8U - 4

CHIME WARNING/REMINDER SYSTEM

Ä

CONDITION: NO TONE WHEN HEADLAMPS
ARE ON AND DRIVER’S DOOR IS OPEN, AND
IGNITION IS OFF

PROCEDURE

(1) Check left door jamb switch for good ground

when driver’s door is open. This may be checked at
terminal 1 of 25-way body controller connector.

(2) Check for battery feed at terminal 16 of 25-way

body controller connector.

(3) Check headlamp switch.

CONDITION: NO TONE WHEN KEY IS LEFT IN
IGNITION AND DRIVER’S DOOR IS OPEN

PROCEDURE

(1) Check left door jamb switch for good ground

when driver’s door is open. This may be checked at
terminal 1 of 25-way body controller connector.

(2) Check for battery feed at terminal 16 of 25-way

body controller connector.

(3) Check key-in switch.

CONDITION: CHIMES CONTINUE WHEN
HEADLAMPS ARE TURNED OFF AND/OR KEY
IS REMOVED FROM IGNITION

PROCEDURE

Check wiring for a grounded condition between

headlamp switch, key-in switch, and body controller.

SERVICE PROCEDURES

CHIME MODULE REPLACEMENT AA and AP
BODIES

(1) Open glove box door and disconnect check strap.
(2) Disconnect glove box light switch.
(3) Remove screws from glove box assembly and

remove.

(4) Remove two screws from chime module mount-

ing bracket (Figs. 9 and 10).

(5) Disconnect chime module wiring and remove

module.

(6) For installation reverse above procedures.

BODY CONTROLLER REPLACEMENT

Refer to Group 8E, Instrument Panel and Gauges.

SEAT BELT BUCKLE REPLACEMENT

Refer to Group 23, Body of this service manual.

HEADLAMP SWITCH REPLACEMENT

Refer to Group 8E, Instrument Panel and Gauges.

KEY-IN SWITCH REPLACEMENT

The Key-in switch is built into the ignition switch as-

sembly. Should the Key-in switch require service, the
ignition switch assembly must be replaced. Refer to
Group 8D Ignition System of this service manual (Fig.
11).

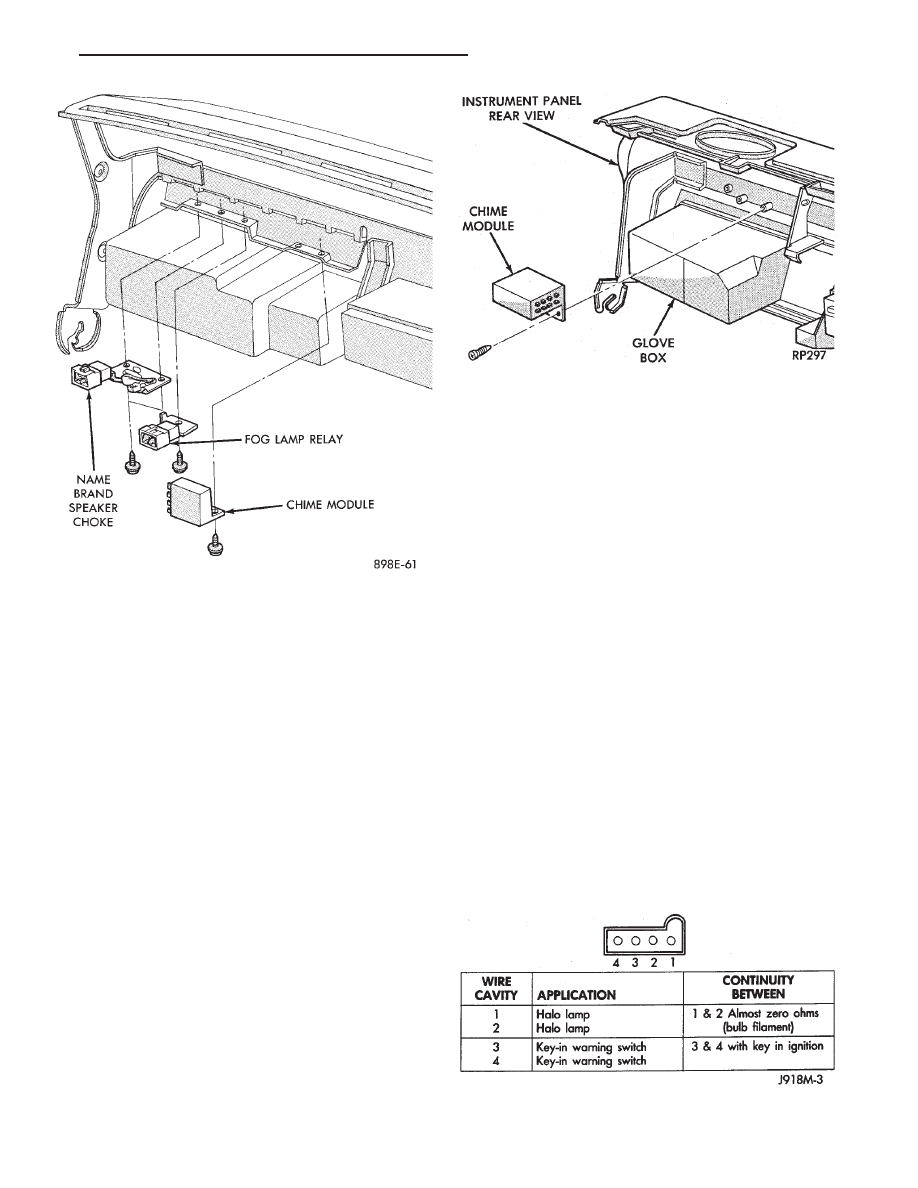

Fig. 9 Chime Module Location—AA Body

Fig. 10 Chime Module Location

Fig. 11 Halo Lamp and Key-In Warning Switch

Continuity

Ä

CHIME WARNING/REMINDER SYSTEM

8U - 5

GENERAL INFORMATION

CONTENTS

page

page

CIRCUIT IDENTIFICATION

. . . . . . . . . . . . . . . . . 3

COMPONENT IDENTIFICATION

. . . . . . . . . . . . . 3

CONNECTORS

. . . . . . . . . . . . . . . . . . . . . . . . . . . 4

FUSIBLE LINKS

. . . . . . . . . . . . . . . . . . . . . . . . . 4

HARNESS REPAIR

. . . . . . . . . . . . . . . . . . . . . . . 4

LOCATING A SYSTEM

. . . . . . . . . . . . . . . . . . . . 3

SECONDARY IGNITION WIRING

. . . . . . . . . . . . 1

SPLICE LOCATIONS

. . . . . . . . . . . . . . . . . . . . . . 3

SYMBOLS, FUSES AND RELAYS

. . . . . . . . . . . 7

TROUBLESHOOTING WIRING PROBLEMS

. . . . 4

WIRE CODE IDENTIFICATION

. . . . . . . . . . . . . . 2

WIRING DIAGRAM SHEETS AND INDEXES

. . . 1

The wiring diagrams contain the latest information

at the time of publication. Throughout this group ref-
erences may be made to a particular vehicle by letter
or number designation. A chart showing the break-
down of these designations is included below.

SECONDARY IGNITION WIRING

Secondary ignition wiring is shown in Figures 1, 2,

3, 4, and 5. For information on distributor operation
or ignition systems refer to Group 8D Ignition Sys-
tems.

WIRING DIAGRAM SHEETS AND INDEXES

The diagrams are organized to show the basic ve-

hicle and all of its options. Add-on or non-factory op-
tions are not covered. The diagram pages are
identified by a sheet number which is located at the
lower right or left hand corner of each sheet. Page
numbers at the top of each page do not apply to
diagram sheets.

Diagram sheets show all information relating to

the system. This includes feeds, grounds, switch in-
ternal circuity, connectors, splices, and pin identifica-
tion for controllers and modules.

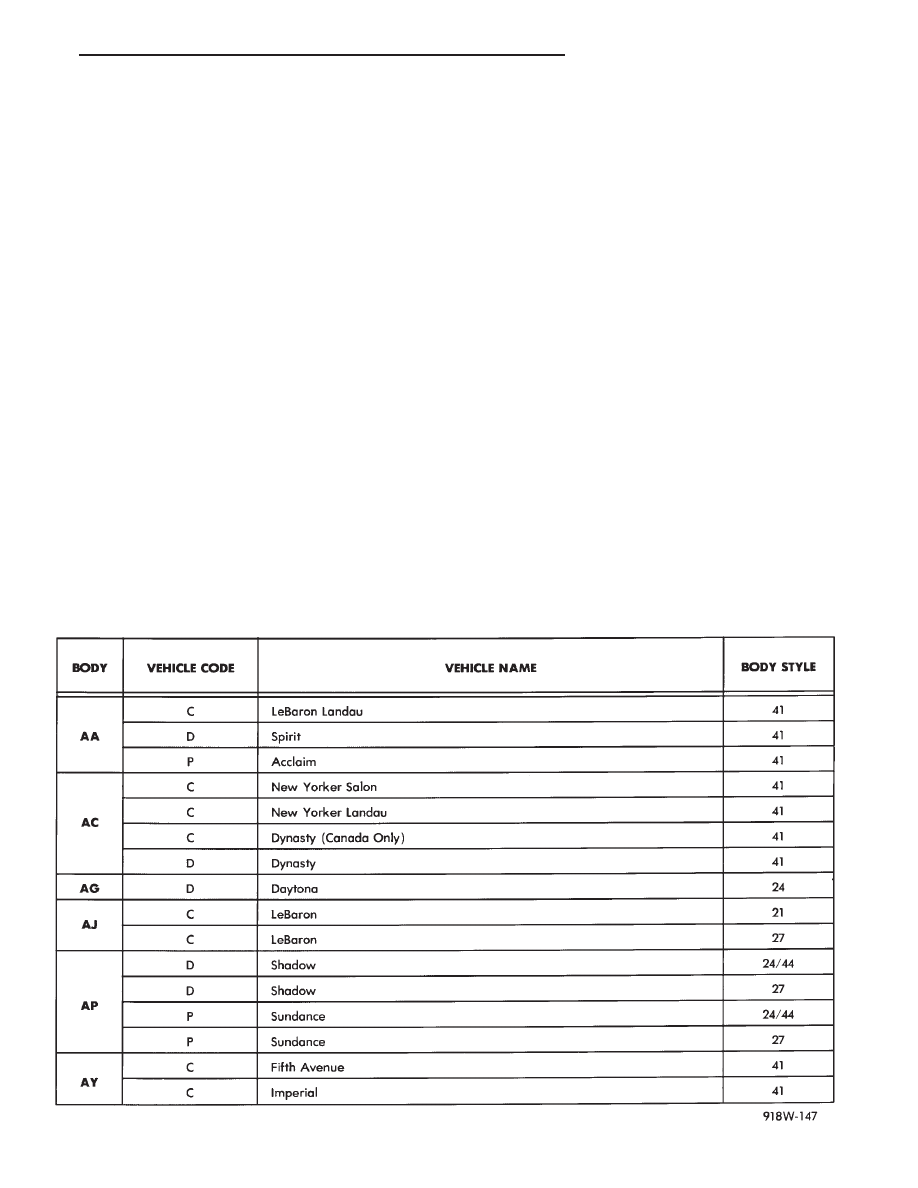

1993 MODEL CHART
