(3) Activate the power door locks in both the

LOCK and UNLOCK directions. The horn will sound
after each activation.

(4) Rotate the key in each of the door lock cylin-

ders to the unlock position. The horn will sound as
the switch closes, and again when it opens. There
must be a 1 second delay between changing switch
states, or the horn will not sound.
• Press the LOCK button,horn will sound.

• Press the UNLOCK button, horn will sound.

(5) Cycle the key to the ignition RUN position. A

single horn pulse will indicate proper operation of
the ignition input. This will also take the module out
of the diagnostics mode. For any of these tests, if the
switch does not remain open or closed for at least 1
second, the horn will only sound once.

The lack of a horn pulse, during any operation, in-

dicates a switch failure. Check for continuity at the
switch, if this is good, check for an open or shorted
wire between the switch and alarm module. Also,
check if a new powertrain control module has been
installed recently. Vehicle Theft Security System will
not function until 20 engine cranks.

Whenever a Vehicle Theft Security System mal-

function occurs, first verify that the wire harness is
properly connected to all connectors before starting
normal diagnosis and repair procedures. Refer to Ve-
hicle Theft Security System Diagnosis Chart (Fig. 3).

VEHICLE THEFT SECURITY SYSTEM MODULE
REPLACEMENT

If the Vehicle Theft Security System module is be-

ing removed and no replacement module is being in-
stalled, the module wiring must be disconnected
while the engine is running. Failure to do so will
cause a no-start condition (Fig. 3 and 4).

(1) Remove lower right instrument panel silencer.
(2) Remove glove box assembly.
(3) Remove three attaching screws mounting the

bracket to instrument panel.

(4) Lower bracket and module assembly, to discon-

nect wire connectors.

(5) Remove the Remote keyless module so to have

access to the Security Module two screws attaching
module to bracket.

(6) For installation reverse above procedures.

SECURITY SYSTEM HOOD SWITCH REPLACEMENT

(1) Remove screw from left inner fender (Fig. 5).
(2) Disconnect wiring.
(3) Remove switch.
(4) For installation reverse above procedures.

SECURITY SYSTEM DOOR SWITCH REPLACEMENT

(1) Remove door trim panel and water shield. Re-

fer to Group 23, Body.

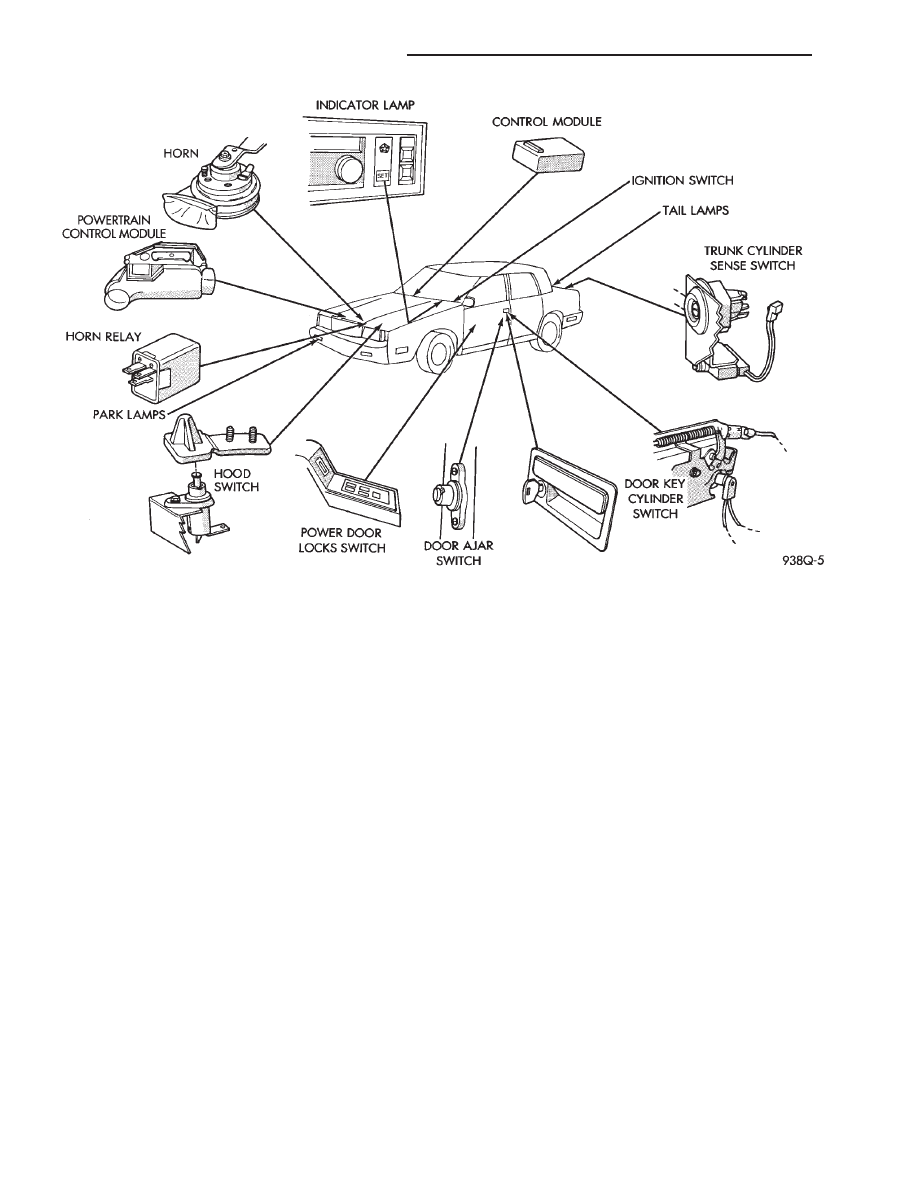

Fig. 1 Vehicle Theft Security System Components

8Q - 2

VEHICLE THEFT SECURITY SYSTEM

Ä

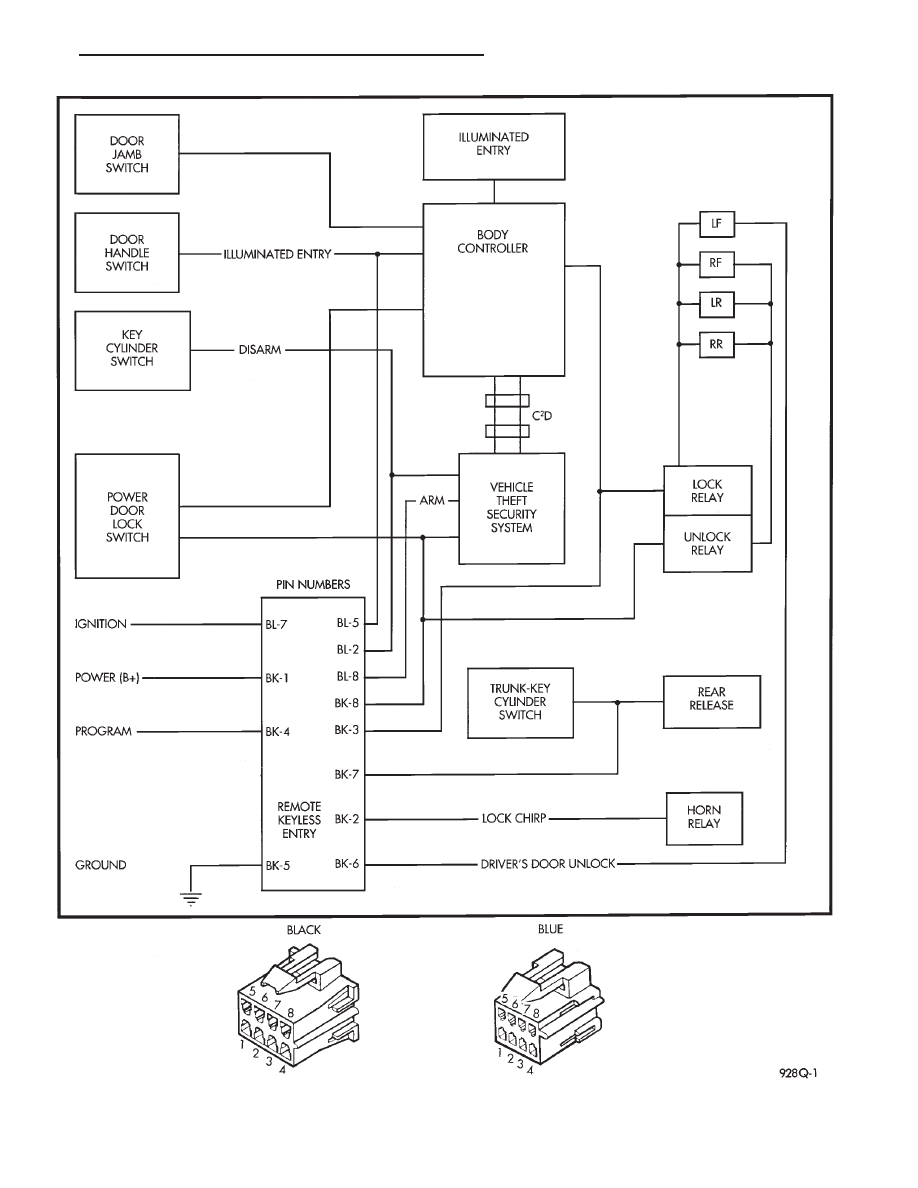

Fig. 2 Vehicle Theft Security System Diagnosis

Ä

VEHICLE THEFT SECURITY SYSTEM

8Q - 3

(2) Remove illuminated entry switch wiring clip

(Fig. 6).

(3) Remove disarming switch from door handle.
(4) For installation reverse above procedures.

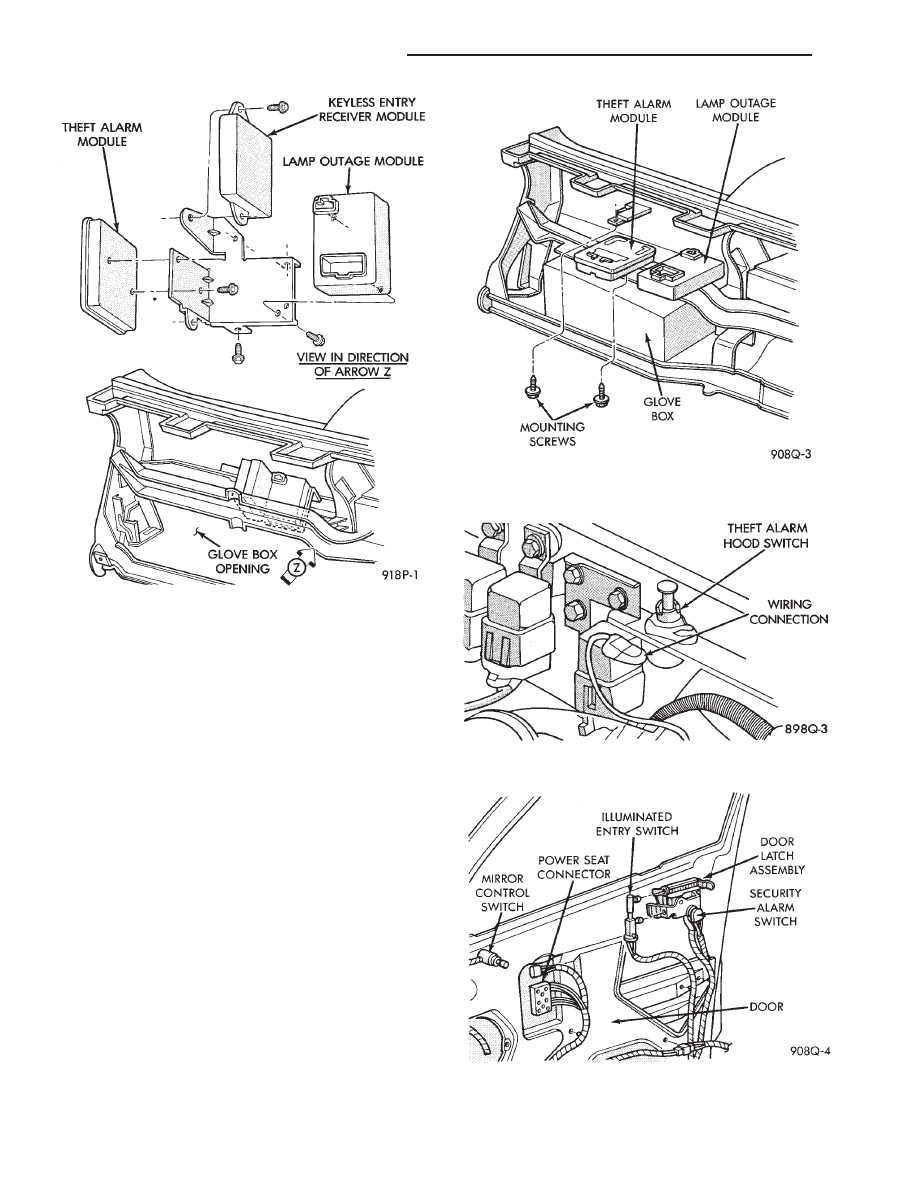

Fig. 3 Vehicle Theft Security System Module—AC

and AY Bodies

Fig. 4 Vehicle Theft Security System Module—AG

and AJ Bodies

Fig. 5 Hood Switch

Fig. 6 Door Switch (Typical)

8Q - 4

VEHICLE THEFT SECURITY SYSTEM

Ä

POWER SEATS

CONTENTS

page

page

ADJUSTER

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

CIRCUIT BREAKER TEST

. . . . . . . . . . . . . . . . . . 1

ENTHUSIAST SEAT

. . . . . . . . . . . . . . . . . . . . . . . 4

GENERAL INFORMATION

. . . . . . . . . . . . . . . . . . 1

HARNESS VOLTAGE TEST

. . . . . . . . . . . . . . . . . 1

HORIZONTAL AND VERTICAL

TRANSMISSIONS . . . . . . . . . . . . . . . . . . . . . . . 3

MEMORY CONTROL MODULE

REPLACEMENT

. . . . . . . . . . . . . . . . . . . . . . . 19

MOTOR

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

MOTOR TESTS

. . . . . . . . . . . . . . . . . . . . . . . . . . 1

POWER MEMORY SEAT, RECLINER AND

MIRRORS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

POWER MEMORY SEAT, RECLINER AND

MIRRORS DIAGNOSIS . . . . . . . . . . . . . . . . . . . 9

POWER RECLINER MECHANISM

. . . . . . . . . . . 18

POWER RECLINER MOTOR AND CABLE

. . . . . 17

RECLINER SWITCH REPLACEMENT . . . . . . . . . 19
RECLINER SWITCH TEST

. . . . . . . . . . . . . . . . . 19

SEAT ASSEMBLY

. . . . . . . . . . . . . . . . . . . . . . . . 3

SWITCH REPLACEMENT REMOVAL . . . . . . . . . . 5
SWITCH TEST

. . . . . . . . . . . . . . . . . . . . . . . . . . . 5

SWITCH TEST

. . . . . . . . . . . . . . . . . . . . . . . . . . . 3

TEST PROCEDURES

. . . . . . . . . . . . . . . . . . . . . . 6

TEST PROCEDURES

. . . . . . . . . . . . . . . . . . . . . . 1

GENERAL INFORMATION

Power seats can be adjusted in six different direc-

tions up, down, forward, back, tilt forward, or tilt
rearward.

A three armature permanent magnet reversible mo-

tor is coupled through cables to worm gear box assem-
blies located in the seat tracks, providing the various
seat movements.

The electrical circuit is protected by a 30 amp circuit

breaker located on the fuse block.

TEST PROCEDURES

Before any testing is attempted the battery should be

carefully charged and all connections and terminals
cleaned and tightened to insure proper continuity and
grounds.

With dome lamp on, apply switch in direction of

failure. If dome lamp dims the seat motor is trying to
work indicating mechanical jamming. If dome lamp
does not dim, then proceed with the following electrical
tests.

CIRCUIT BREAKER TEST

Find correct circuit breaker on fuse block. Pull out

slightly but be sure that circuit breaker terminals still
contact terminals in fuse block. Connect ground wire of
voltmeter to a good ground. With probe of voltmeter
positive wire, check both terminals of circuit breaker
for battery voltage. If only one terminal checks at
battery voltage, circuit breaker is defective and must
be replaced. If neither terminal shows battery voltage,
check for open or shorted circuit to circuit breaker.

HARNESS VOLTAGE TEST

The following test will determine whether or not

voltage is continuous through the body harness to the
switch.

(1) Remove power seat switch from mounting posi-

tion and disconnect switch from wiring harness.

(2) Connect one lead of test light to ground terminal,

black wire (BK) of center section, and touch other test
light lead to red wire (RD) terminal.

(3) If test light comes on, harness to switch is good.

If test light does not come on, perform circuit breaker
test.

MOTOR TESTS

AA BODY

(1) Remove switch from mounting position and dis-

connect from harness.

(2) To check the center motor, connect a jumper wire

between pin 5 and pin 3 (Fig. 1). Connect a second
jumper wire between pin 7 and pin 4 If motor does not
operate, reverse the jumpers, pin 5 to pin 4 and pin 7 to
pin 3. If motor still does not operate check wiring
between switch connector and motor assembly. If wir-
ing checks good replace motor assembly.

(3) To check the front motor, connect a jumper wire

between pin 5 and pin 1 (Fig. 1). Connect a second
jumper wire between pin 7 and pin 8. If motor does not
operate, reverse the jumpers, pin 5 to pin 8 and pin 7 to
pin 1. If motor still does not operate check wiring
between switch connector and motor assembly. If wir-
ing checks good replace motor assembly.

(4) To check the rear motor, connect a covered jumper

wire between pin 5 and pin 6 (Fig. 1). Connect a second

Ä
