(4) Remove seat cushion.
(5) Remove quarter trim lower extension panel.
(6) Remove front seat belt turning loop and cover.
(7) Remove rear reading lamp.
(8) Remove quarter trim panel.
(9) Remove two seat back latches.
(10) Pull out shelf trim side extension molding.
(11) Remove shelf trim center extension molding.
(12) Remove shelf trim panel (Fig. 26).

(13) Remove four speaker retaining screws.
(14) Lift speaker away from shelf panel and dis-

connect wiring.

(15) For installation reverse above procedures. Be

sure to position speakers so that terminals are point-
ing outward.

REAR SPEAKER REPLACEMENT—AJ BODY
WITH FIXED SEAT BACK

(1) Remove seat cushion.
(2) Remove seat back.
(3) Remove quarter trim panels.
(4) Remove shelf trim panel.
(5) Remove four speaker retaining screws (Fig. 26).
(6) Lift speaker away from shelf panel and discon-

nect wiring.

(7) For installation reverse above procedures. Be

sure to position speakers so that terminals are point-
ing outward.

REAR SPEAKER REPLACEMENT—AJ BODY
CONVERTIBLE

(1) Move folding top to UP position.
(2) Unsnap sling well from tacking strip and fold-

out of the way to gain access to speaker.

(3) Lower folding top to improve speaker accessi-

bility.

(4) Remove two speaker retaining screws (Fig. 27).
(5) Disconnect wiring and pull out speaker.

(6) For installation reverse above procedures.

AP Body

DOOR MOUNTED SPEAKER
REPLACEMENT—AP BODY

(1) Remove door trim panel.
(2) Remove two screws holding speaker to inner

door panel (Fig. 28).

(3) Pull speaker out and disconnect wiring.
(4) For installation reverse above procedures.

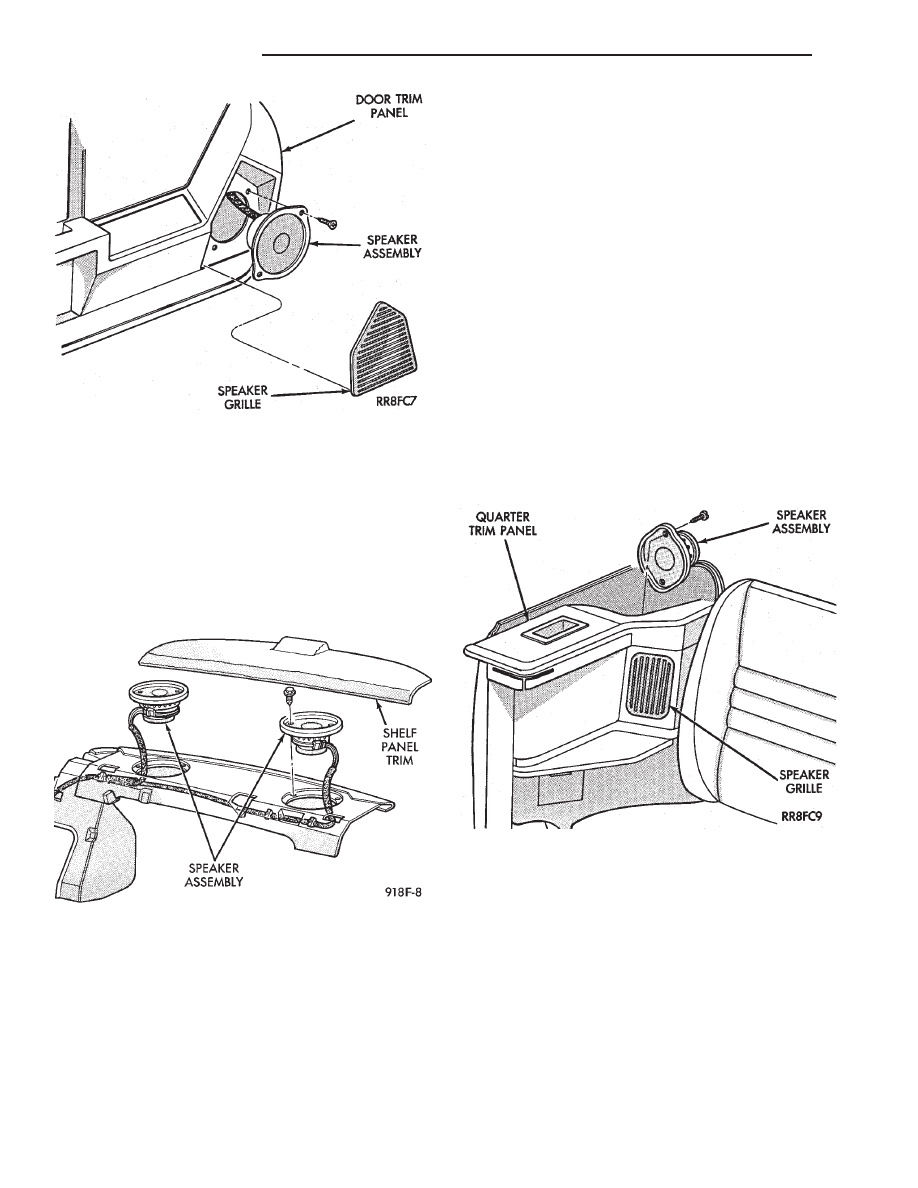

Fig. 25 Door Mounted Speaker—AJ Body

Fig. 26 Rear Speaker—AJ Body

Fig. 27 Rear Speaker—AJ Body

8F - 26

AUDIO SYSTEM

Ä

REAR MOUNTED SPEAKER
REPLACEMENT—AP BODY

(1) Remove cargo side trim panel (Fig. 29).

(2) Reaching up underneath quarter panel exten-

sion, remove four speaker retaining nuts (Fig. 30).

(3) Move speaker away from mounting bracket and

disconnect wiring.

(4) For installation reverse above procedures.

AC AND AY BODIES

INSTRUMENT PANEL SPEAKER
REPLACEMENT

(1) Carefully, pry speaker grille away from instru-

ment panel (Fig. 31).

(2) Remove two speaker retaining screws.

(3) Lift speaker away from panel and disconnect

wiring.

(4) For installation reverse above procedures.

DOOR MOUNTED SPEAKER
REPLACEMENT—AC AND AY BODIES

(1) Carefully, pry speaker grille away from door

trim panel (Fig. 32).

(2) Remove two speaker retaining screws.
(3) Pull speaker away from door and disconnect

wiring.

(4) For installation reverse above procedures.

REAR SPEAKER REPLACEMENT—AC AND AY
BODIES

(1) Remove seat cushion.
(2) Remove seat back.

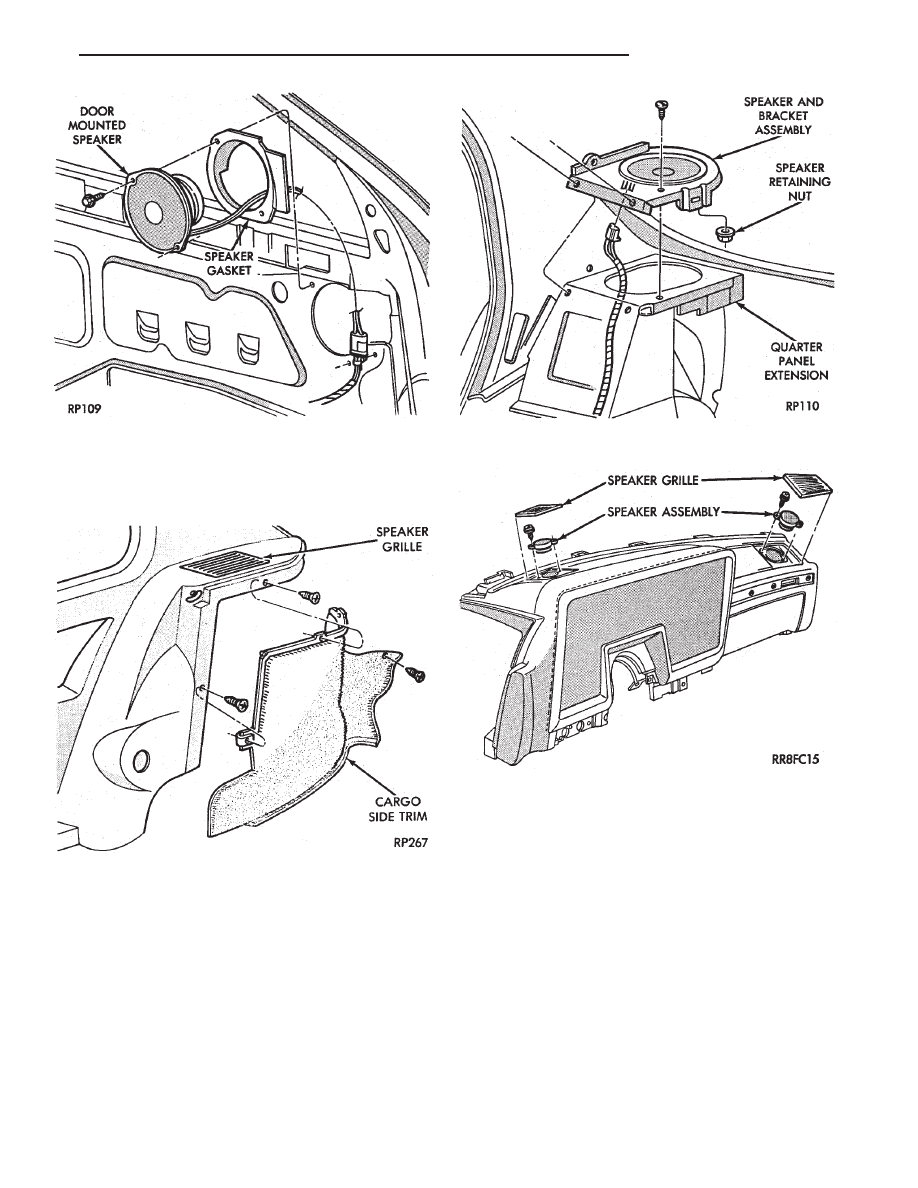

Fig. 28 Door Mounted Speaker—AP Body

Fig. 29 Cargo Side Trim Panel—AP Body

Fig. 30 Rear Mounted Speaker—AP Body

Fig. 31 Instrument Panel Speakers—AC and AY

Bodies

Ä

AUDIO SYSTEM

8F - 27

(3) Remove shelf trim panel (Fig. 33).

(4) Remove four speaker retaining screws.
(5) Pull speaker away from shelf panel and discon-

nect wiring.

(6) For installation reverse above procedures.

INFINITY REMOTE AMPLIFIER

The AC and AY amplifier is located in the trunk

on the rear seat bulkhead and the behind rear trim
panel.

The AJ amplifier is located in the trunk on the left

wheel housing extension behind the side trim panel.

When the radio system is ON, and all or some

speakers are not operating or have a noise distortion
refer to the diagnostic tests. The amplifier has the
terminal connections list on the case (Fig. 34).

CONDITION: NOISE DISTORTION IN ALL
SPEAKERS

• Check battery voltage for 11 Volts or more

• Check amplifier connectors and wires for proper
connection and continuity
• If OK, check radio, refer to Audio Diagnostic
Charts.
• If OK, replace amplifier

CONDITION: ELECTRICAL NOISE
DISTORTION ONE SPEAKER

Remove output signal connector from amplifier and

check for short to ground on the speaker with the
distortion. Refer to Fig. 34 for the appropriate pin
numbers.
• If shorted to ground disconnect speaker connector
and recheck the amplifier connector for short to
ground.
• If still shorted to ground repair wires. If not
shorted to ground, replace speaker.

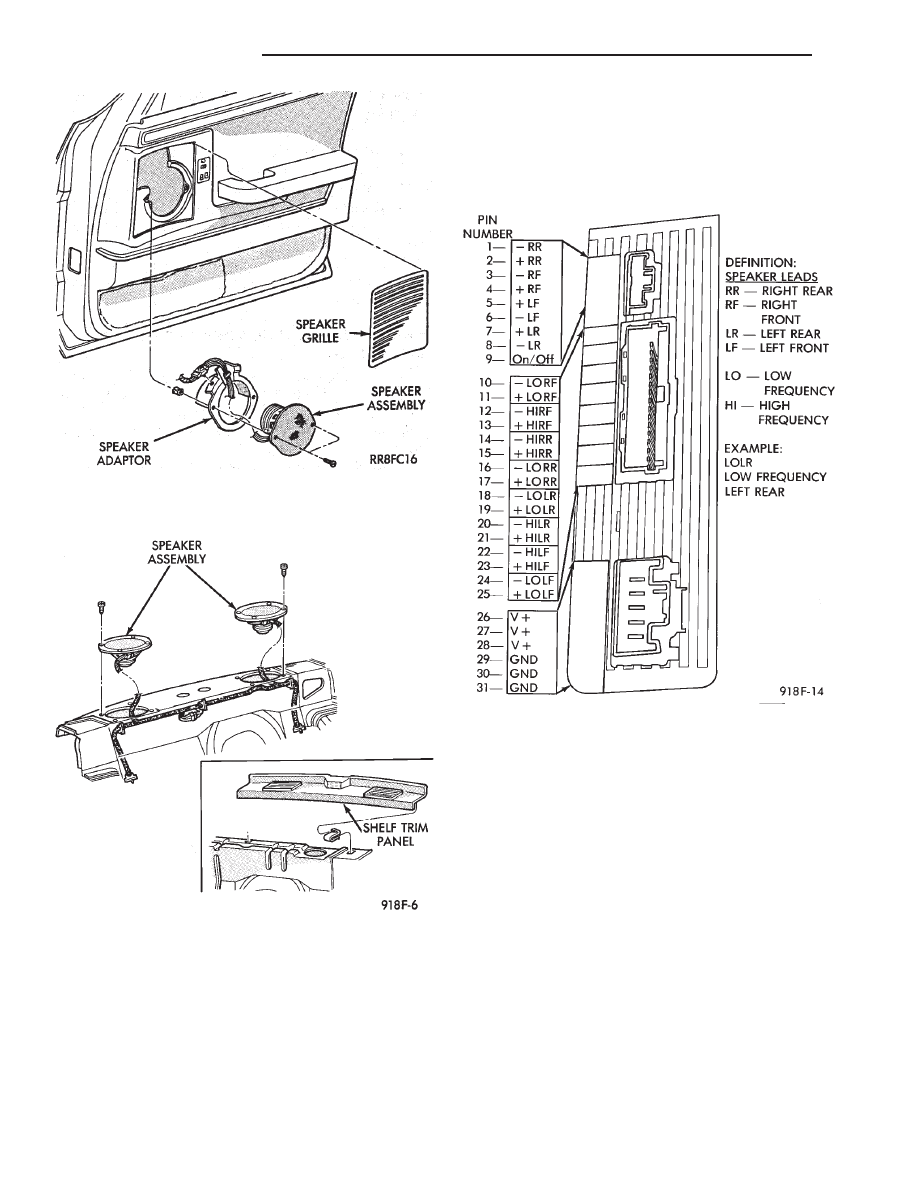

Fig. 32 Door Mounted Speaker—AC and AY Bodies

Fig. 33 Rear Speakers—AC and AY Bodies

Fig. 34 Amplifier Terminals

8F - 28

AUDIO SYSTEM

Ä

• If no short to ground at connector, check speaker
resistance at amplifier connector for an reading of
three to five ohms.
• If resistance is OK, refer to Radio Diagnosis. If ra-
dio checks OK, replace amplifier.
• If resistance is less than three ohms check
speaker. Check across the speaker connector if less
than three ohms replace speaker. If resistance is OK
repair wires

CONDITION: MECHANICAL NOISE
DISTORTION

• Check trim for loose parts and speaker attach-
ments for buzzes
• Remove speaker still connected and listen for dis-
tortion. Distortion replace speaker.

CONDITION: ONE SPEAKER NON-OPERATIVE

• Remove output signal connector from amplifier
and check for three to five ohms resistance to the
non-operative speaker. Refer to Fig. 34 for the appro-
priate pin numbers.
• If resistance is less than three ohms, test speaker
for resistance.
• If OK repair wire. If not replace speaker.

CONDITION: ALL SPEAKERS NON-OPERATIVE

• Check radio for being ON, are the display lights
on
• Radio not ON, refer to Radio Diagnosis

• Check Amplifier Connectors and wires for proper
connection
• Check pin 9 and pin 27 for battery voltage

• If voltage OK replace amplifier

• If pin 27 has battery voltage and pin 9 has 0 volt-
age. Refer to Power Antenna Diagnosis and test volt-
age at antenna relay.
• If pin 9 has battery voltage and pin 27 has 0 volt-
age. Check pin 27 for short to ground.
• If shorted to ground repair wire
• If no short to ground check fuse cavity number 16
for blown fuse.
• If fuse blows again replace amplifier

RELAY/CHOKE—INFINITY SPEAKER

If the audio system is lacking bass, check for con-

tinuity across the relay and choke connectors. If no
continuity, replace relay/choke assembly (Fig. 35).

LOCATION

(1) AA and AP Bodies, attached to the reinforce-

ment above glove box.

(2) AG Body, attached to the dimmer module bay-

onet bracket on the bulkhead behind the glove box.

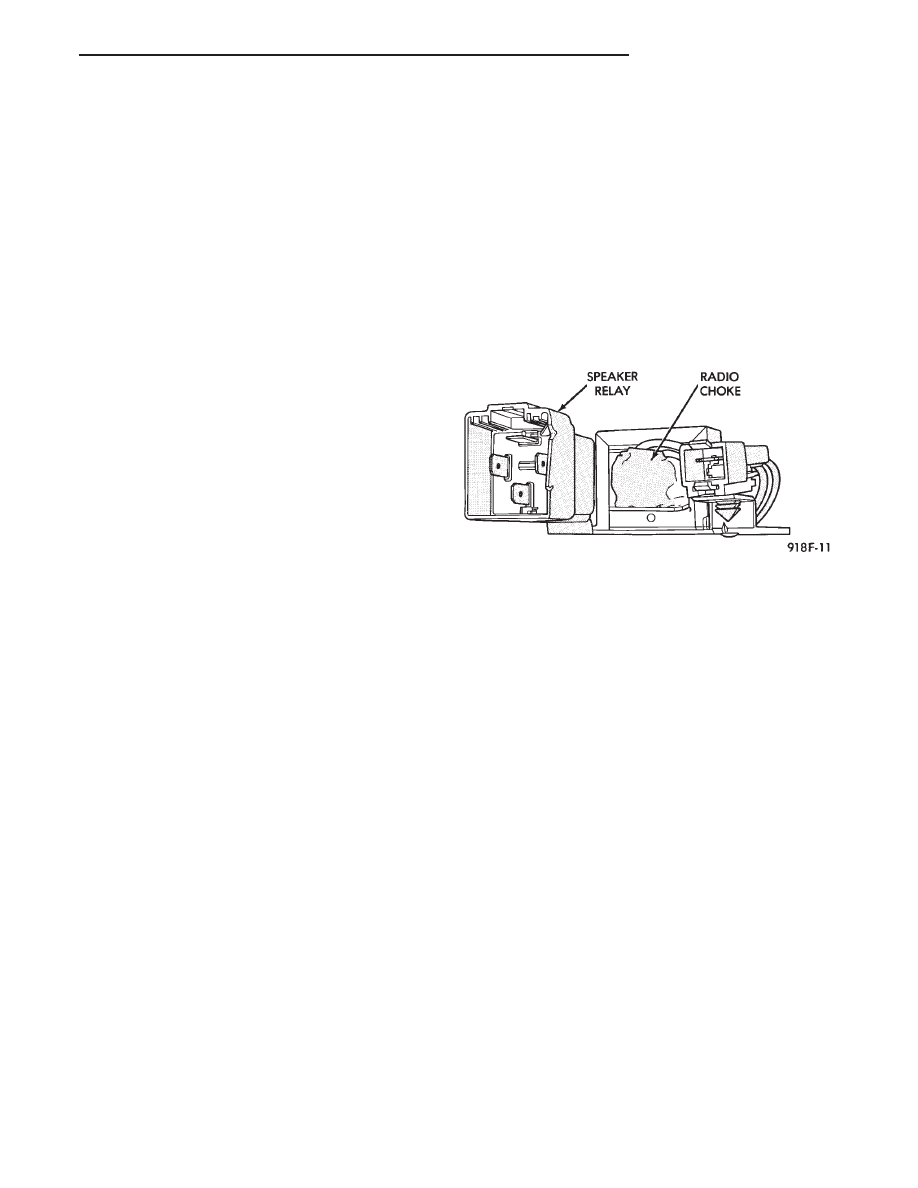

Fig. 35 Relay/Choke Assembly
