and B+ terminal (Fig. 5). B+ terminal nut must be
removed last to prevent damage to terminal insula-
tor.

(5) Remove the generator from the vehicle.
(6) For

installation,

reverse

above

procedures.

Tighten all fasteners to the proper torque. Refer to
the Torque Specifications chart at the rear of this
group.

GENERATOR REPLACEMENT—2.2L TURBO
ENGINE (WITH 16 VALVE CYLINDER HEAD)

(1) Disconnect battery NEGATIVE cable (Fig. 1).
(2) Remove generator/air conditioning drive belt.

Refer to Group 7, Cooling System.

(3) Remove the bolts retaining the A/C compressor

to the mounting bracket.

(4) Without

disconnecting

the

A/C

refrigerant

lines, position the A/C compressor to allow generator
removal.

WARNING: THE A/C REFRIGERANT SYSTEM IS UN-
DER PRESSURE EVEN WHEN THE ENGINE IS OFF.
REFER

TO

THE

SAFETY

PRECAUTIONS

AND

WARNINGS

SECTION

IN

HEATING

AND

A/C,

GROUP 24, BEFORE PERFORMING ANY SERVICE
OPERATION.

(5) Remove the generator mounting bracket bolts

and separate generator from mounting bracket (Fig.
6).

(6) Remove the B+ terminal nut, field terminal

nuts, and ground/wire harness hold-down nuts. Re-
move wire connectors.

(7) Remove the generator from the vehicle.
(8) For

installation,

reverse

above

procedures.

Tighten all fasteners to the proper torque. Refer to
the Torque Specifications chart at the rear of this
group.

GENERATOR REPLACEMENT—3.0L ENGINE

(1) Disconnect battery negative cable (Fig. 1).
(2) Remove generator drive belt. Refer to Group 7,

Cooling System.

(3) Remove the generator mounting bolts and sep-

arate the generator from the mounting bracket (Fig.
7).

(4) Remove the B+ terminal nut, field terminal

nuts, and ground/wire harness hold-down nuts. Re-
move wire connectors.

(5) Remove the generator from the vehicle.

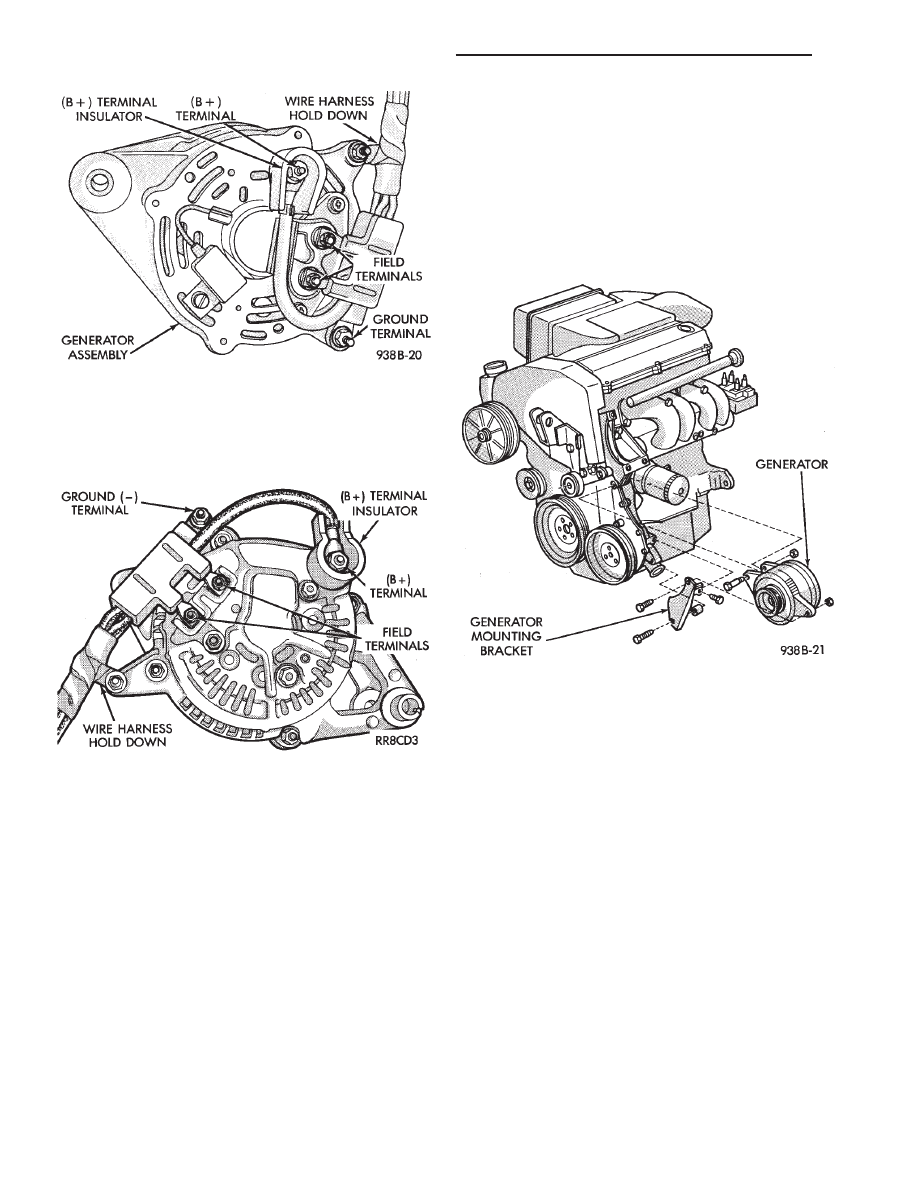

Fig. 4 Remove or Install Wire Connector

Assembly—Bosch Generator

Fig. 5 Remove or Install Wire Connector

Assembly—Nippondenso Generator

Fig. 6 Generator Mounting—2.2 L Turbo Engine

With 16 Valve Cylinder Head

8B - 10

BATTERY/STARTER/GENERATOR SERVICE

Ä

(6) For

installation,

reverse

above

procedure.

Tighten all fasteners to the proper torque. Refer to
the Torque Specifications chart at the rear of this
group.

GENERATOR REPLACEMENT—3.3L/3.8L ENGINE

(1) Disconnect battery negative cable (Fig. 1).
(2) Remove generator drive belt. Refer to Group 7,

Cooling System.

(3) Loosen, but do not remove the nut on the sup-

port bracket at exhaust manifold (Fig. 8).

(4) Remove the generator tensioner power steering

bracket bolt.

(5) Remove the tensioner stud nut and the ten-

sioner (Fig. 9).

(6) Remove the generator mounting bolts (Fig. 9).
(7) Remove the power steering reservoir from the

generator mounting bracket.

(8) Remove the three generator support bracket

bolts (Fig. 8).

(9) Remove intake plenum to generator mounting

bracket bolt.

(10) Remove generator support bracket (Fig. 9).
(11) Position the generator to gain access to wiring

and remove wiring from generator.

(12) Remove generator.
(13) For installation, reverse above procedures.

Tighten all fasteners to the proper torque. Refer to
the Torque Specifications chart at the rear of this
group.

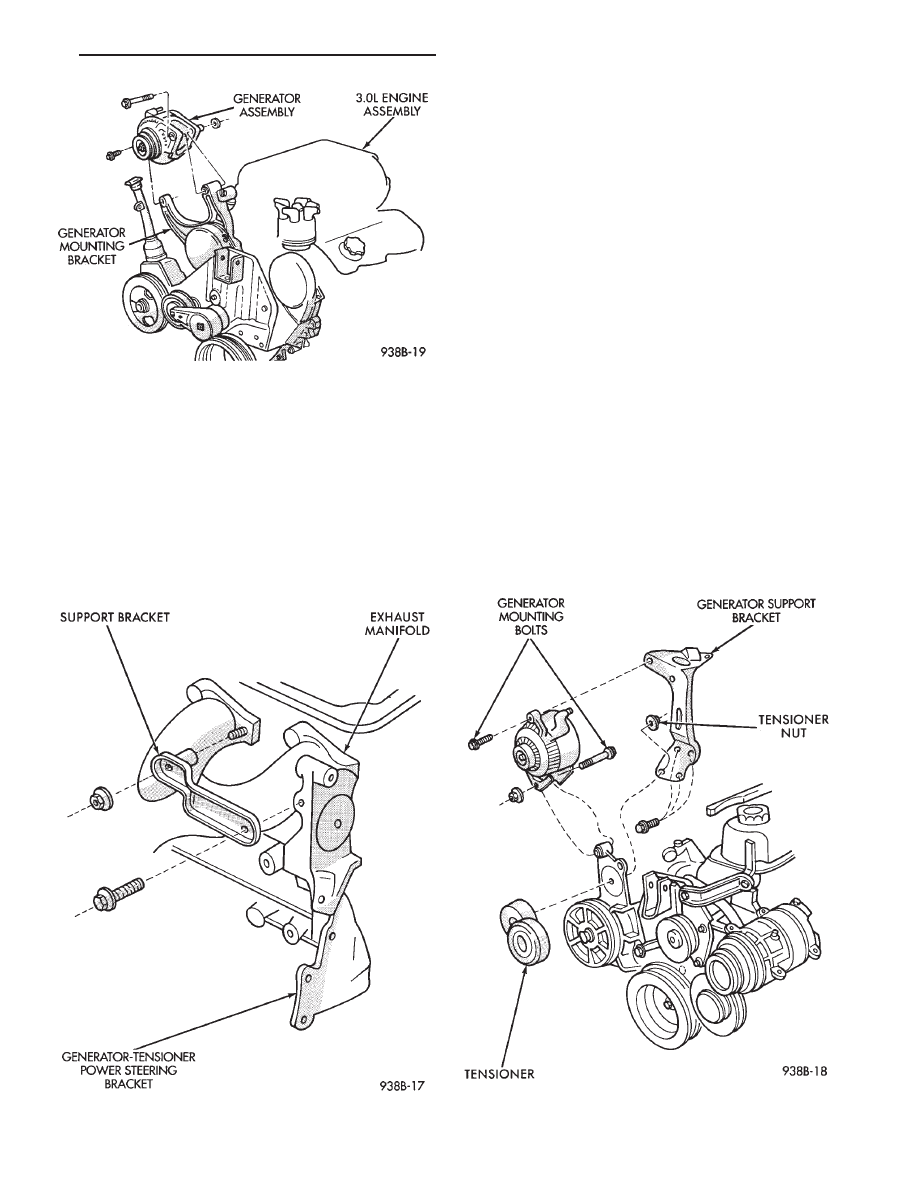

Fig. 7 Remove or Install Generator Mounting

Bolts—3.0L Engine

Fig. 8 Support Bracket

Fig. 9 Generator/Generator Support Bracket—3.3L/

3.8L Engine

Ä

BATTERY/STARTER/GENERATOR SERVICE

8B - 11

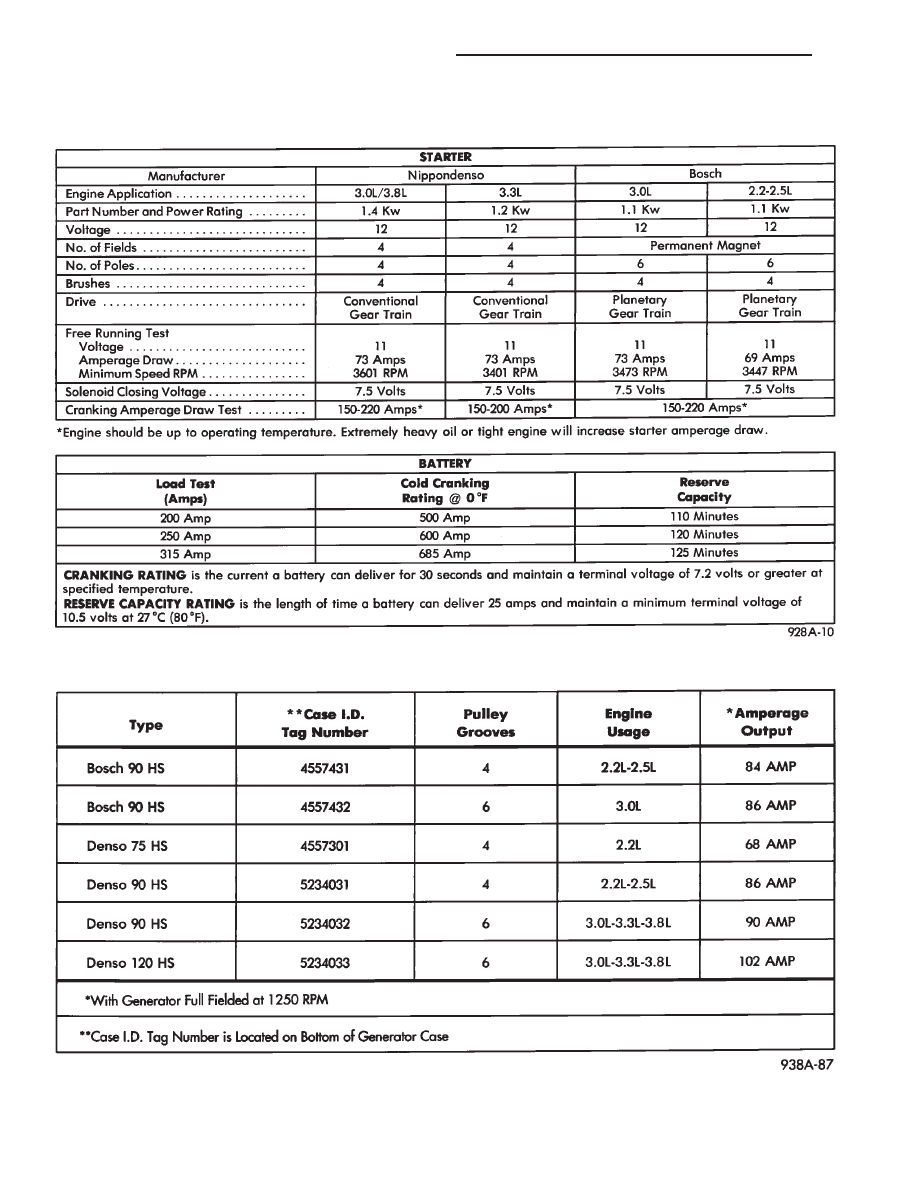

SPECIFICATIONS

STARTER/BATTERY

GENERATOR AMPERAGE/IDENTIFICATION NUMBERS

8B - 12

BATTERY/STARTER/GENERATOR SERVICE

Ä

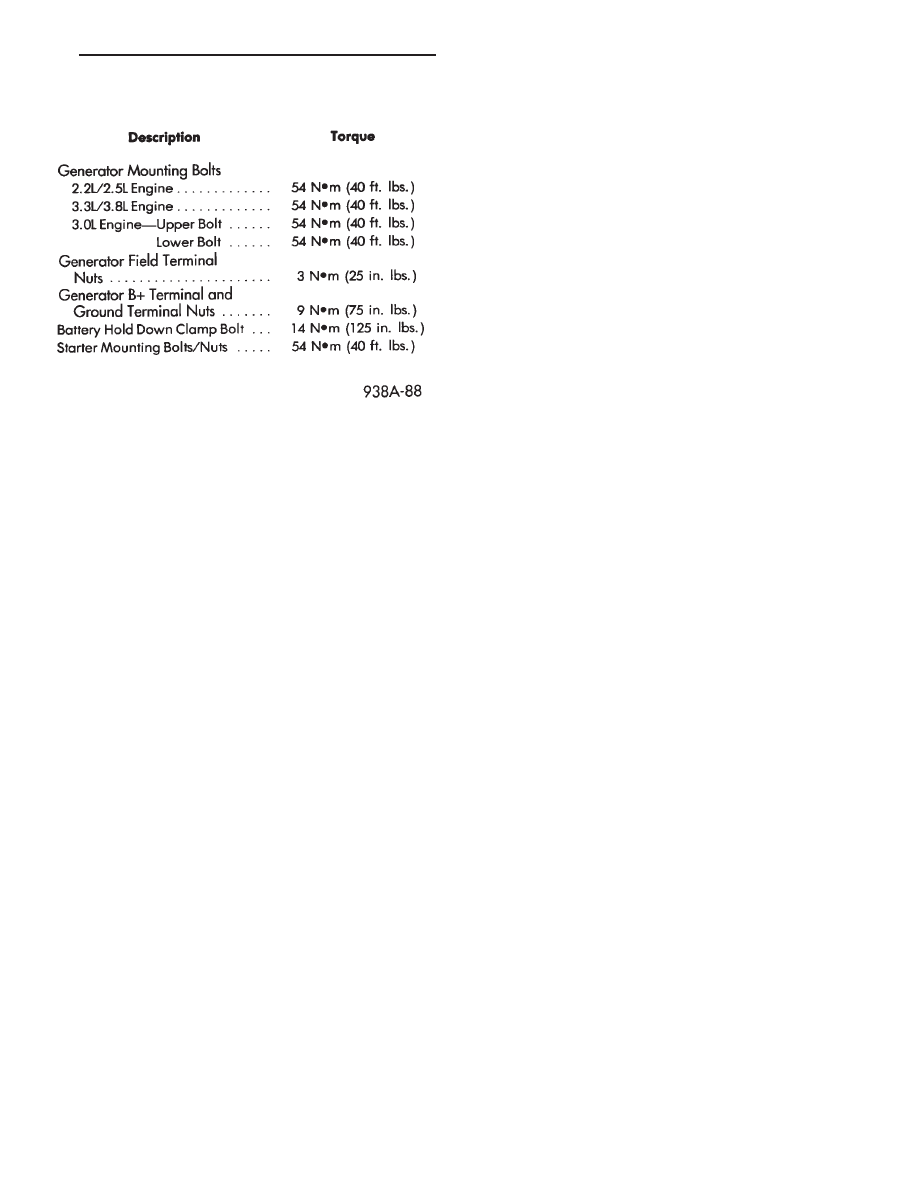

TORQUE SPECIFICATIONS

Ä

BATTERY/STARTER/GENERATOR SERVICE

8B - 13
