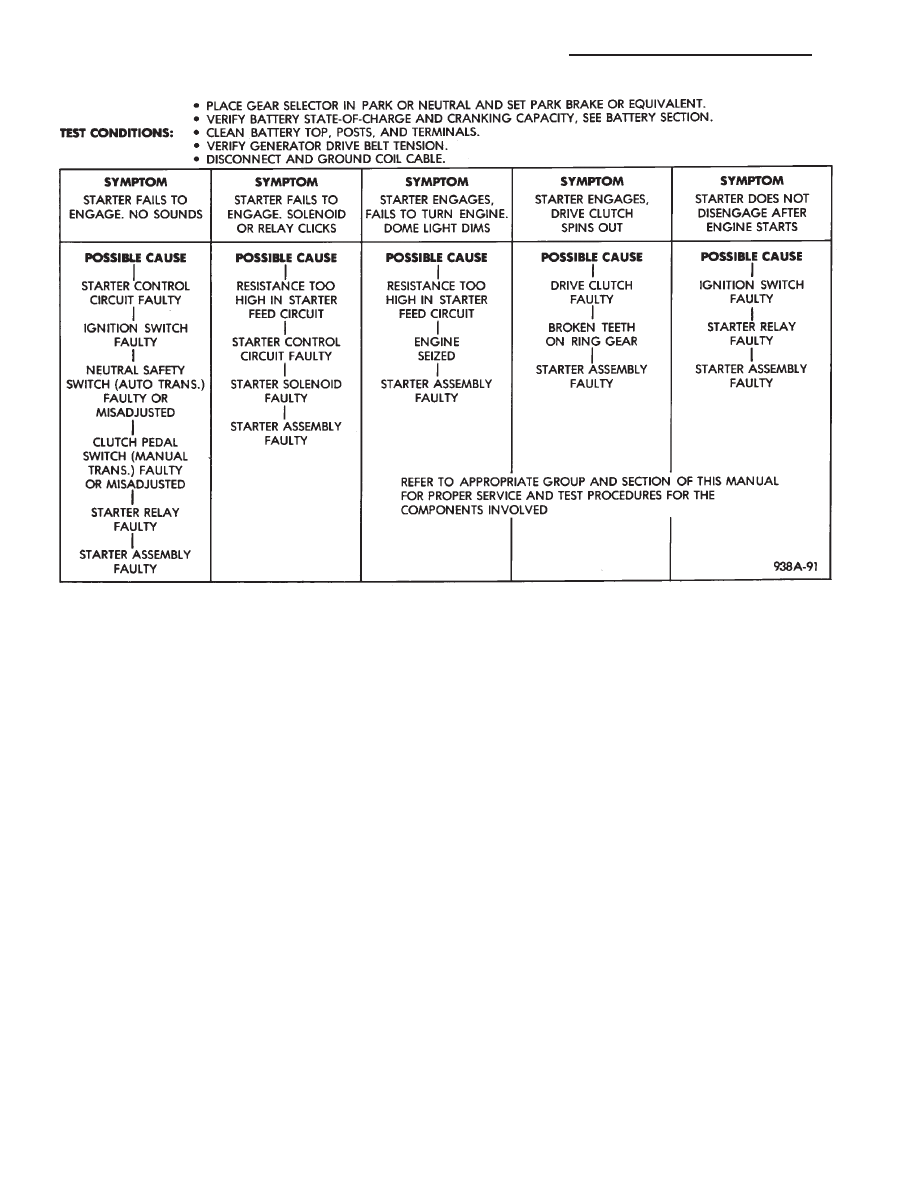

Fig. 3 Starter System Diagnostics

8A - 12

BATTERY/STARTING/CHARGING SYSTEMS DIAGNOSTICS

Ä

• VEHICLES WITH DIRECT IGNITION SYSTEM:
Disconnect the ignition coils electrical connector (Fig.
7).

(3) Verify that all lights and accessories are OFF,

and the transmission shift selector is in PARK or
manual in NEUTRAL. Set parking brake.

(4) Rotate and hold the ignition switch in the

START position. Observe the volt-ampere tester (Fig.
8).

• If voltage reads above 9.6 volts, and amperage
draw reads above 250 amps, go to the starter feed
circuit resistance test.
• If voltage reads 12.4 volts or greater and amperage
reads 0 to 10 amps, go to starter control circuit test.

CAUTION: Do not overheat the starter motor or
draw the battery voltage below 9.6 volts during
cranking operations.

(5) After the starting system problems have been

corrected, verify the battery state of charge and
charge battery if necessary. Disconnect all testing
equipment and connect ignition coil cable or ignition
coil connector. Start the vehicle several times to as-
sure the problem was corrected.

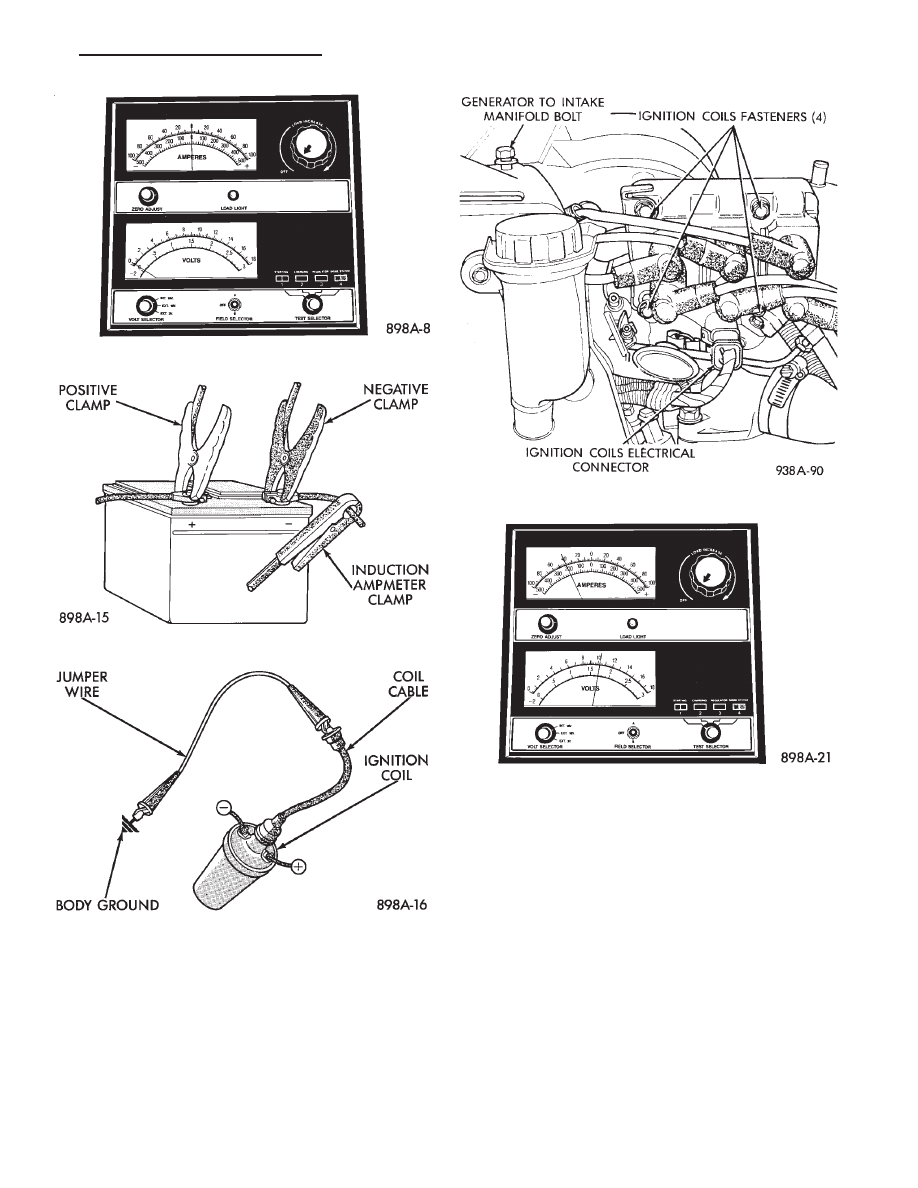

Fig. 4 Volt Ampere Tester

Fig. 5 Volt-Ampere Tester Connections

Fig. 6 Ground Ignition Coil Cable

Fig. 7 Ignition Coils Electrical Connection

Fig. 8 Starter Draw Tests

Ä

BATTERY/STARTING/CHARGING SYSTEMS DIAGNOSTICS

8A - 13

STARTER FEED CIRCUIT RESISTANCE TEST

Before going on with this operation, review Diag-

nostic Preparation and Starter Feed Circuit Tests.
The following operation will require a voltmeter, ac-
curate to 1/10 of a volt.

CAUTION: Ignition system also must be disabled to
prevent engine start while performing the following
tests.

(1) Disable ignition system as follows:

• VEHICLES WITH CONVENTIONAL DISTRIBU-
TORS: Disconnect the ignition coil cable from the
distributor cap. Connect a suitable jumper wire be-
tween the coil cable end-terminal and a good body
ground (Fig. 6).
• VEHICLES WITH DIRECT IGNITION SYSTEM:
Disconnect the ignition coils electrical connector (Fig.
7).

(2) With all wiring harnesses and components

properly connected, perform the following:

(a) Connect the negative lead of the voltmeter to

the negative battery post, and positive lead to the
negative battery cable clamp (Fig. 9). Rotate and
hold the ignition switch in the START position.
Observe the voltmeter. If voltage is detected, cor-
rect poor contact between cable clamp and post.

(b) Connect positive lead of the voltmeter to the

positive battery post, and negative lead to the pos-
itive battery cable clamp. Rotate and hold the igni-
tion switch key in the START position. Observe the
voltmeter. If voltage is detected, correct poor con-
tact between the cable clamp and post.

(c) Connect negative lead of voltmeter to nega-

tive battery terminal, and positive lead to engine
block near the battery cable attaching point (Fig.
10). Rotate and hold the ignition switch in the
START position. If voltage reads above 0.2 volt,
correct poor contact at ground cable attaching

point. If voltage reading is still above 0.2 volt after
correcting poor contacts, replace ground cable.

(3) Remove starter heat shield. Refer to Starter re-

placement to gain access to the starter motor and so-
lenoid connections. Perform the following steps:

(a) Connect positive voltmeter lead to the starter

motor housing and the negative lead to the nega-
tive battery terminal (Fig. 11). Hold the ignition
switch key in the START position. If voltage reads
above 0.2 volt, correct poor starter to engine
ground.

(b) Connect the positive voltmeter lead to the

positive battery terminal, and negative lead to bat-
tery cable terminal on starter solenoid (Fig. 12).
Rotate and hold the ignition switch key in the
START position. If voltage reads above 0.2 volt,
correct poor contact at battery cable to solenoid
connection. If reading is still above 0.2 volt after
correcting poor contacts, replace positive battery
cable.

(c) If resistance tests do not detect feed circuit

failures, remove the starter motor and go to Bench
Testing Starter Solenoid.

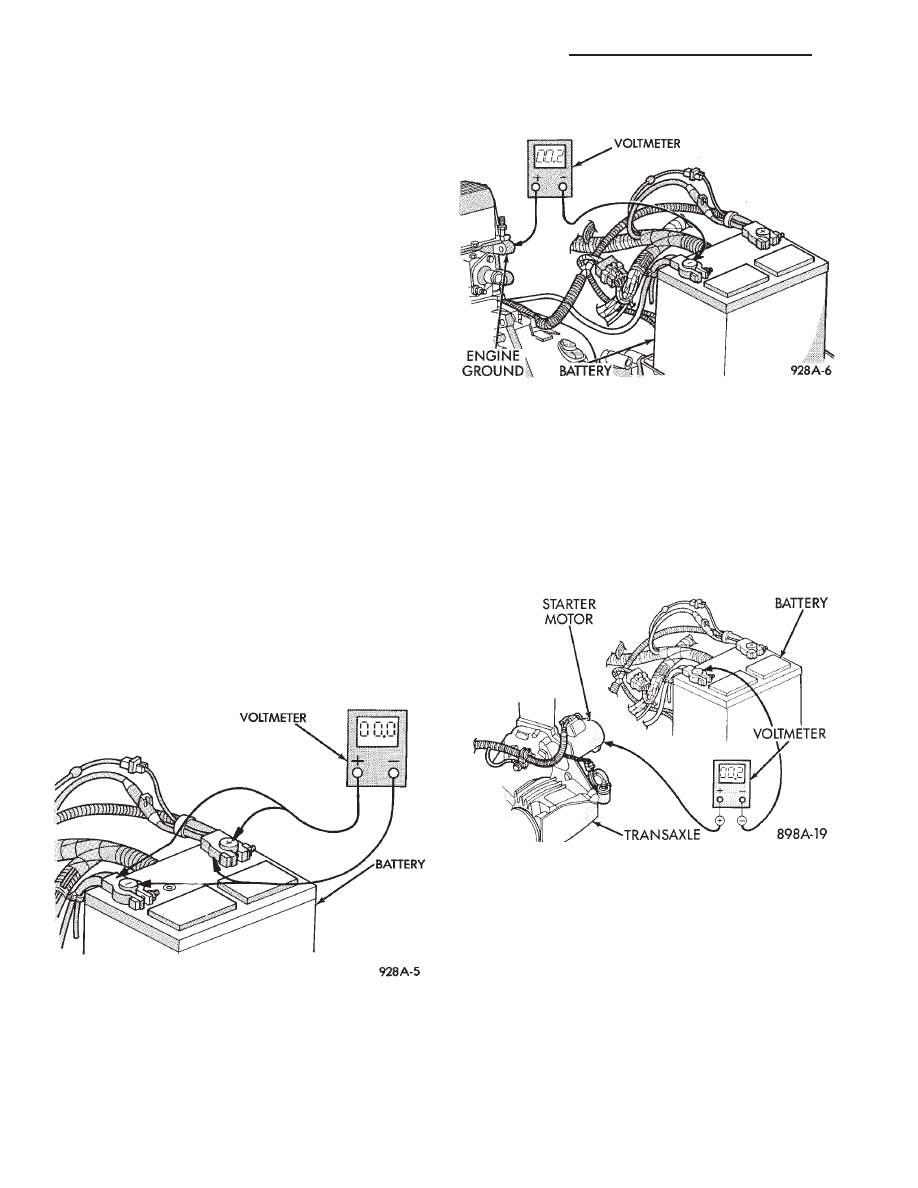

Fig. 9 Test Battery Connection Resistance

Fig. 10 Test Ground Circuit Resistance

Fig. 11 Test Starter Motor Ground

8A - 14

BATTERY/STARTING/CHARGING SYSTEMS DIAGNOSTICS

Ä

STARTER CONTROL CIRCUIT TESTS

The starter control circuit has:

• Starter solenoid

• Starter relay (Fig. 2)

• Neutral starting and back-up switch with auto-
matic transmissions
• Clutch pedal mounted starter interlock switch
with manual transmissions
• Ignition switch

• Battery

• All related wiring and connections

CAUTION: Before performing any starter tests, the
ignition system must be disabled.

• VEHICLES EQUIPPED WITH A CONVEN-
TIONAL DISTRIBUTOR: Disconnect coil wire from
distributor cap center tower. Secure wire to a good
ground to prevent engine from starting (Fig. 6).
• VEHICLES EQUIPPED WITH DIRECT IGNI-
TION SYSTEM: Unplug the coils electrical connector
(Fig. 7).

STARTER SOLENOID TEST

WARNING: CHECK TO ENSURE THAT THE TRANS-
MISSION IS IN PARK OR NEUTRAL WITH THE
PARKING BRAKE APPLIED

(1) Verify battery condition. Battery must be in

good condition with a full charge before performing
any starter tests. Refer to Battery Tests.

(2) Perform this starter solenoid test BEFORE per-

forming the starter relay test.

(3) Raise the vehicle.
(4) Perform a visual inspection of the starter/

starter solenoid for corrosion, loose connections or
faulty wiring.

(5) Lower the vehicle.
(6) Locate the starter relay as follows:

• On AC, AG, AJ and AY Bodies the relay is located
in the Power Distribution Center. This Center is

mounted near the front of the left front strut tower
(Fig. 13). The position of the starter relay within this
Center will be shown on the Center cover.

• On AA/AP Bodies the relay is located on the front
of the left front strut tower (Fig. 14).

(7) Remove the starter relay from the connector.
(8) Connect a remote starter switch or a jumper

wire between the battery positive post and terminal
87 on the starter relay connector. To decide the
starter relay terminal numbers, refer to the Starter
Relay Tests.
• If engine now cranks, starter/starter solenoid is
good. Go to the starter relay test.
• If engine does not crank with this test, or solenoid
chatters, check wiring and connectors from starter

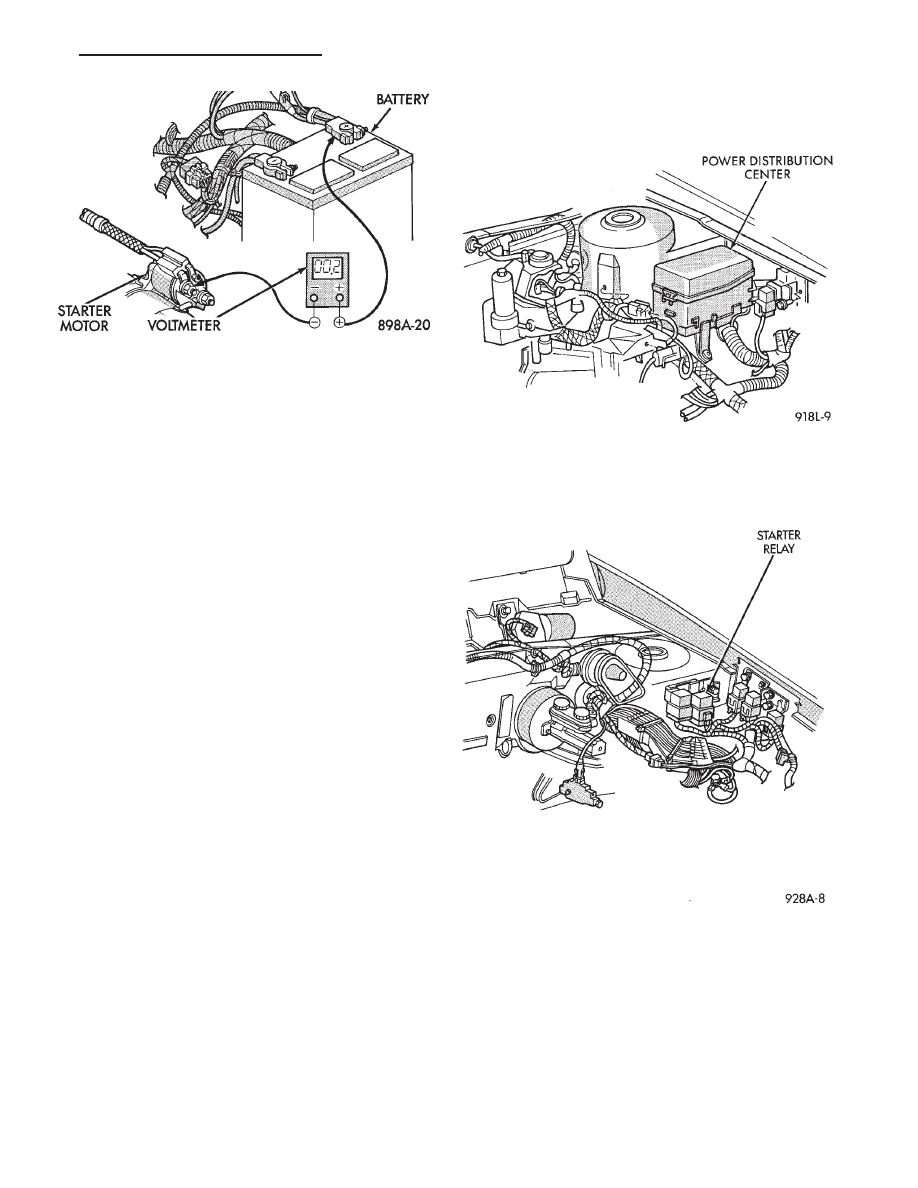

Fig. 12 Test Positive Battery Cable Resistance

Fig. 13 Starter Relay Location—AC, AG, AJ, and AY

Bodies

Fig. 14 Starter Relay Location—AA/AP Body
