INSTALL

(1) Install CAB and system relay/bracket assembly

on CAB mounting bracket (Fig. 4). Install the 3 CAB
to CAB mounting bracket attaching screws (Fig. 4).

Torque the 3 CAB to mounting bracket attaching
screws to 12 N

Im (106 in. lbs.).

(2) Install the CAB, system relay and mounting

bracket on the frame rail of the vehicle. Install the 2
bolts (Fig. 3) attaching the CAB mounting bracket to
the frame rail of the vehicle. Torque the 2 CAB mount-
ing bracket attaching bolts (Fig. 3) to 28 N

Im (250 in.

lbs.).

CAUTION: BEFORE INSTALLING 60 WAY CONNEC-
TOR ON THE CAB VERIFY THAT THE VEHICLE’S
IGNITION IS IN THE OFF OR LOCK POSITION. IF
IGNITION IS ON WHEN 60 WAY CONNECTOR IS
INSTALLED ON THE CAB, DAMAGE TO THE CON-
TROLLER COULD OCCUR.

(3) Install the wiring harness 60 way connector (Fig.

2) into the CAB electrical connector as far as possible
by hand. After 60 way connector is installed as far as
possible by hand, use the 60 way connector retaining
bolt (Fig. 2) to fully seat connector into the CAB. Then
torque the wiring harness 60 way CAB connector
retaining bolt to 4 N

Im (38 in. lbs.).

(4) Install the wiring harness connector onto the

Antilock system relay (Fig. 1). Be sure locking tab
on wiring harness connector is fully engaged
with lock on system relay.

(5) Road test vehicle to verify correct operation of the

vehicles’s Antilock brake system.

REMOVAL/INSTALLATION OF SYSTEM RELAY

The antilock brake system, system relay is serviced

as an assembly, with the mounting bracket. The sys-
tem relay is mounted to a separate bracket which is
attached to the CAB and mounting bracket assembly
(Fig. 5).

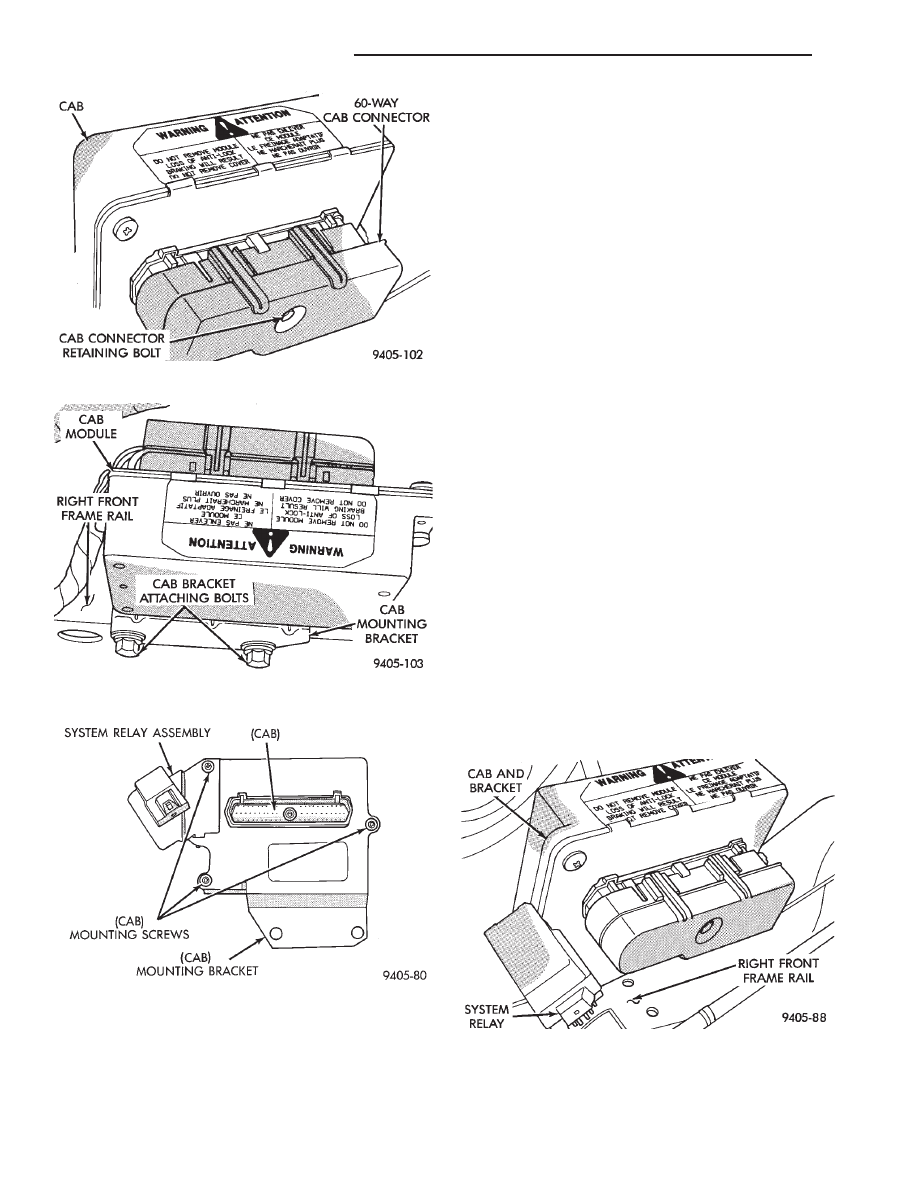

Fig. 2 CAB 60 Way Connector And Retaining Bolt

Fig. 3 CAB Bracket To Frame Rail Mounting Bolts

Fig. 4 CAB Removal From Mounting Bracket

Fig. 5 Antilock Brakes System Relay Location

5 - 42

ANTILOCK 4 BRAKE SYSTEM

Ä

REMOVE

(1) Hold system relay with one hand, while pulling

strait down on the wiring harness connector. Until
connector is free from the relay (do not twist the
connector).

(2) Remove screw (Fig. 6) holding the system relay

and bracket to the CAB bracket. Then remove the
system relay and mounting bracket assembly from
the CAB bracket.

INSTALL

(1) Mount the system relay and its mounting

bracket assembly to the CAB mounting bracket, with
the mounting screw (Fig. 6).

(2) Holding the system relay with one hand, push-

ing the wiring harness connector strait onto the ter-
minals of the relay. Make sure connector is fully
seated onto terminals of the system relay and the
lock on the wiring harness connector is fully engaged
with the relay.

(3) Road test vehicle to verify correct operation of

the vehicles’s Antilock brake system.

REMOVE/INSTALL PUMP MOTOR RELAY

Find location of Antilock Pump Motor Relay (Fig. 7

& 8), depending on whether the vehicle being ser-
viced has or does not have a power distribution cen-
ter PDC.

(1) Hold the Antilock pump motor relay with one

hand, while pulling wiring harness relay connector
strait off the relay terminals.

(2) Remove the pump motor relay assembly from

the vehicle.

(3) Installation is done in the reverse order off re-

moval. Be sure that the wiring harness connector is
fully seated onto the terminals of the Pump Motor
Relay.

WHEEL SPEED SENSORS

INSPECTION

Inspect tonewheel for missing or broken teeth, this

can cause erratic sensor signals.

Tonewheel should show no evidence of contact with

the wheel speed sensor. If contact was made, deter-
mine cause and correct.

Excessive runout of the tonewheel can cause er-

ratic wheel speed sensor. Replace assembly if runout
exceeds approximately 0.25 mm (0.010 inch).

FRONT WHEEL SPEED SENSOR (FIG. 9)

REMOVAL

(1) Raise vehicle and remove wheel and tire as-

sembly.

(2) Remove screw from grommet retainer clip that

holds the grommet into fender shield (Fig. 9).

(3) Remove the 2 screws that fasten the sensor

routing tube to the frame rail.

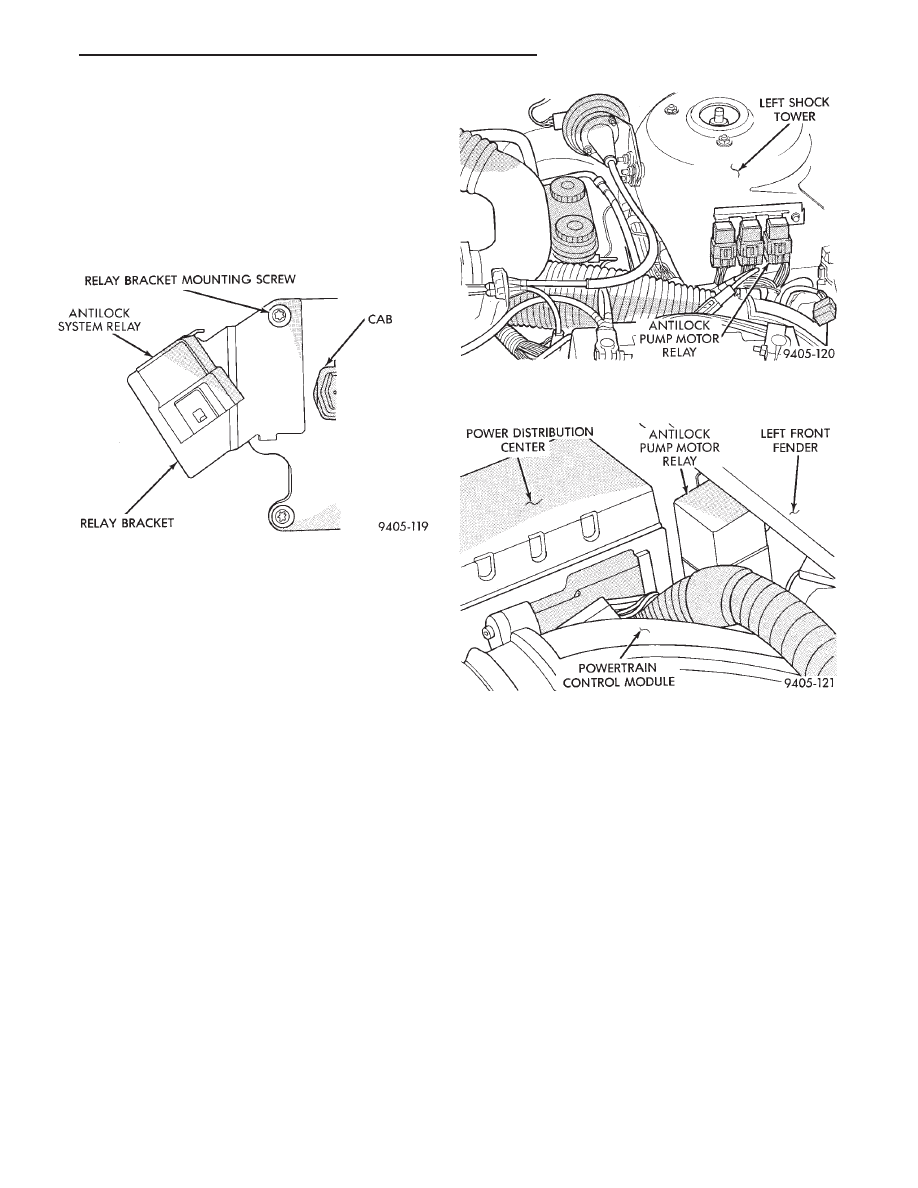

Fig. 6 System Relay And Bracket Removal

Fig. 7 Pump Motor Relay Location On AA Body W/O

Power Distribution Center

Fig. 8 Pump Motor Relay Location On AJ Body With

Power Distribution Center

Ä

ANTILOCK 4 BRAKE SYSTEM

5 - 43

(4) Carefully, pull sensor assembly grommet from

fender shield.

(5) Unplug speed sensor connector from vehicle

wiring harness.

(6) Remove the sensor assembly grommets from

the retainer brackets.

(7) Remove sensor head screw.
(8) Carefully, remove sensor head from steering

knuckle. If the sensor has seized, due to corrosion,
DO NOT USE PLIERS ON SENSOR HEAD. Use
a hammer and a punch and tap edge of sensor ear,
rocking the sensor side to side until free.

INSTALLATION

(1) Connect the wheel speed sensor connector to

the wiring harness.

(2) Push sensor assembly grommet into hole in

fender shield. Install clip and screw.

(3) Install the 2 screws that fasten the speed sen-

sor routing tube to the frame rail.

(4) Install sensor grommets in brackets on fender

shield and strut damper.

(5) Coat the speed sensor with High Temperature

Multi-purpose E.P. Grease before installing into the
steering knuckle. Install screw tighten to 7 N

Im (60

in. lbs.)

CAUTION: Proper installation of wheel speed sen-
sor cables is critical to continued system operation.
Be sure that cables are installed in retainers. Fail-
ure to install cables in retainers, as shown in this
section, may result in contact with moving parts
and/or over extension of cables, resulting in an
open circuit.

REAR WHEEL SPEED SENSOR (FIGS. 10 AND
11)

REMOVAL

(1) Raise vehicle and remove wheel and tire as-

sembly.

(2) Remove sensor assembly grommet from under-

body and pull harness through hole in underbody.

(3) Unplug connector from harness.
(4) Remove

sensor

assembly

grommets

from

bracket which is screwed into the body hose bracket,
just forward of trailing arm bushing (batwing brack-
et.)

(5) Remove sensor and brake tube assembly clip,

located on the inboard side of trailing arm.

(6) Remove sensor wire fastener from rear brake

hose bracket.

(7) Remove outboard sensor assembly retainer nut.

This nut also is used to capture the brake tube clip.

(8) Remove sensor head screw.
(9) Carefully, remove sensor head from adapter as-

sembly. If the sensor has seized, due to corrosion, DO
NOT USE PLIERS ON SENSOR HEAD. Use a ham-
mer and a punch and tap edge of sensor ear, rocking
the sensor side to side until free.

INSTALLATION

Installation is reverse order of removal. Be sure to

coat sensor with High Temperature Multi-purpose
E.P. Grease before installing into adapter assembly.
Tighten screw to 7 N

Im (60 in. lbs.) torque.

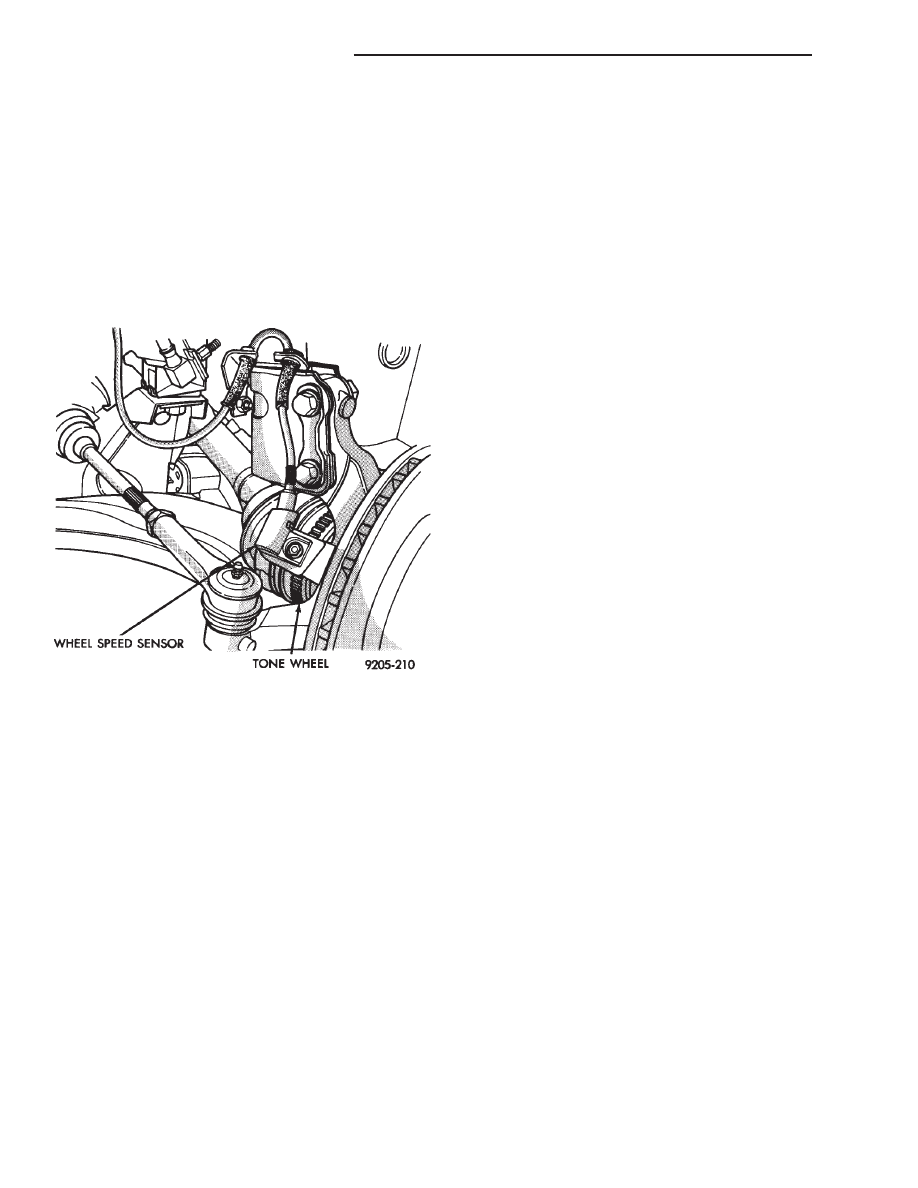

Fig. 9 Front Wheel Speed Sensor Routing

5 - 44

ANTILOCK 4 BRAKE SYSTEM

Ä

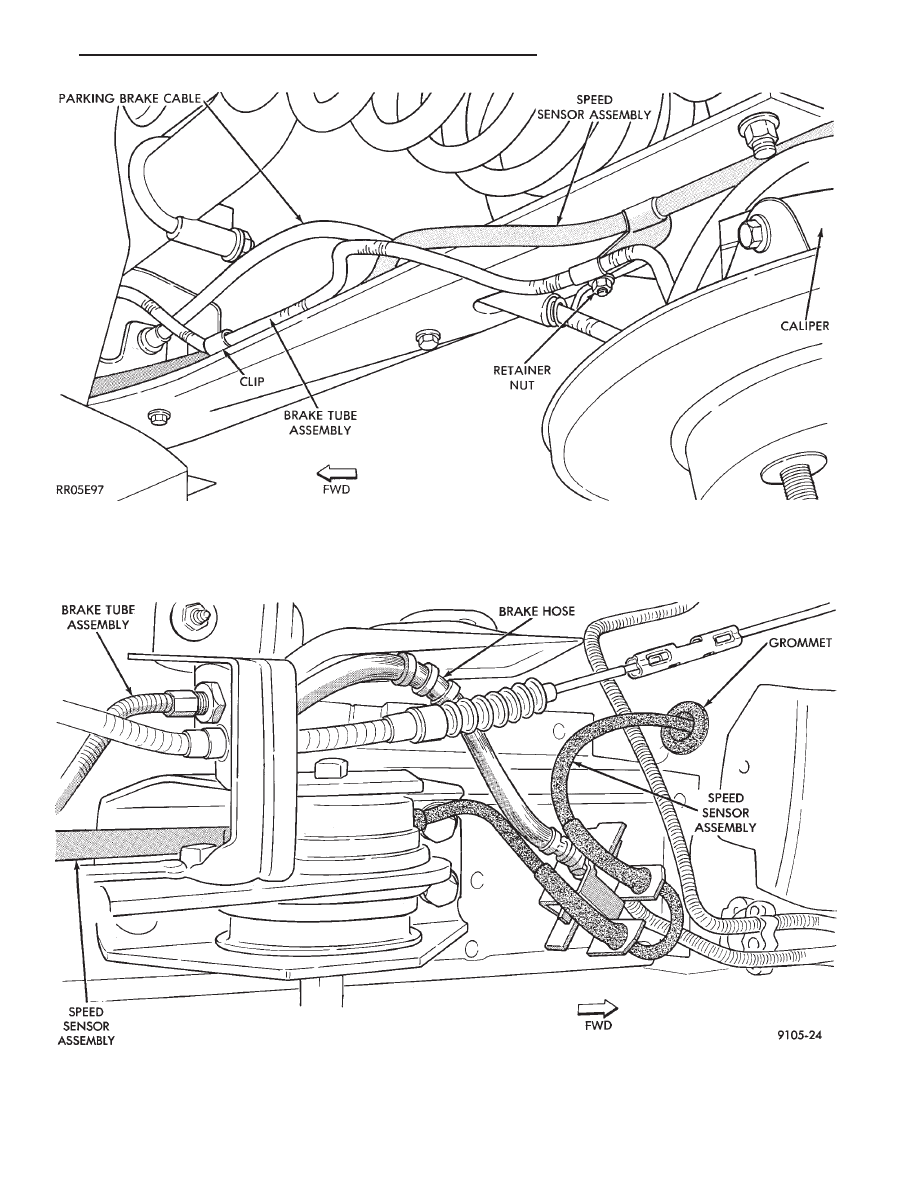

Fig. 11 Body Routing of Rear Speed Sensor Wiring

Fig. 10 Rear Wheel Speed Sensor Routing at Trailing Arm
