MANUAL WINDOW REGULATOR

REMOVAL (FIG. 16)

(1) Remove door trim panel.
(2) Remove silencer and water shield as necessary.
(3) Raise glass to 25 mm (1 in.) below full up posi-

tion and support glass to keep the glass from falling.

(4) Remove bolts holding regulator to inner door

panel.

(5) Remove nuts holding lift plate to glass.
(6) Remove regulator assembly through access hole

in door.

INSTALLATION

Reverse the preceding operation.

MANUAL WINDOW LIFT PLATE AND GUIDE

REMOVAL (FIG. 16)

(1) Remove door trim panel, silencer and water

shield.

(2) Raise glass enough to align lift plate to large

access hole in inner door panel.

(3) Remove nuts holding glass to lift plate.
(4) Separate glass from lift plate and allow glass to

rest on bottom of door.

(5) Remove bolt holding guide bar to upper door

frame.

(6) Remove bolts holding guide bar top inner door

panel.

(7) Slide regulator lift arm roller from lift plate

channel.

(8) Remove lift plate and guide bar through large

access hole in inner door panel.

INSTALLATION

Reverse the preceding operation.

DOOR GLASS

REMOVAL (FIG. 17)

(1) Remove door trim panel.
(2) Remove silencer and water shield.
(3) Raise door glass 100 mm (4 in.) from down po-

sition.

(4) Disconnect battery negative cable if equipped

with power windows.

(5) Loosen bolts holding glass stabilizers and guide

hook receiver to top of inner door frame.

(6) Remove nuts holding door glass to lift plate.
(7) Separate glass from lift plate and lift glass up-

ward from opening at top of door.

INSTALLATION

Reverse the preceding operation.

GLASS RUN WEATHERSTRIP

REMOVAL

(1) Remove door trim panel.
(2) Remove silencer and water shield as necessary.
(3) Remove side view mirror cover.
(4) Pull glass run weatherstrip from door frame

channel.

INSTALLATION

Reverse the preceding operation.

OUTSIDE DOOR LATCH RELEASE HANDLE

REMOVAL (FIG. 18)

(1) Remove door trim panel, silencer pad, and wa-

ter shield.

(2) Raise door glass to full up position.
(3) Disconnect security alarm switch and illumi-

nated entry switch from back of outside front door
latch release handle, if equipped. For additional in-
formation refer to Group 8Q, Vehicle Theft Security
System

(4) Disconnect lock rod and latch release rod from

door latch assembly.

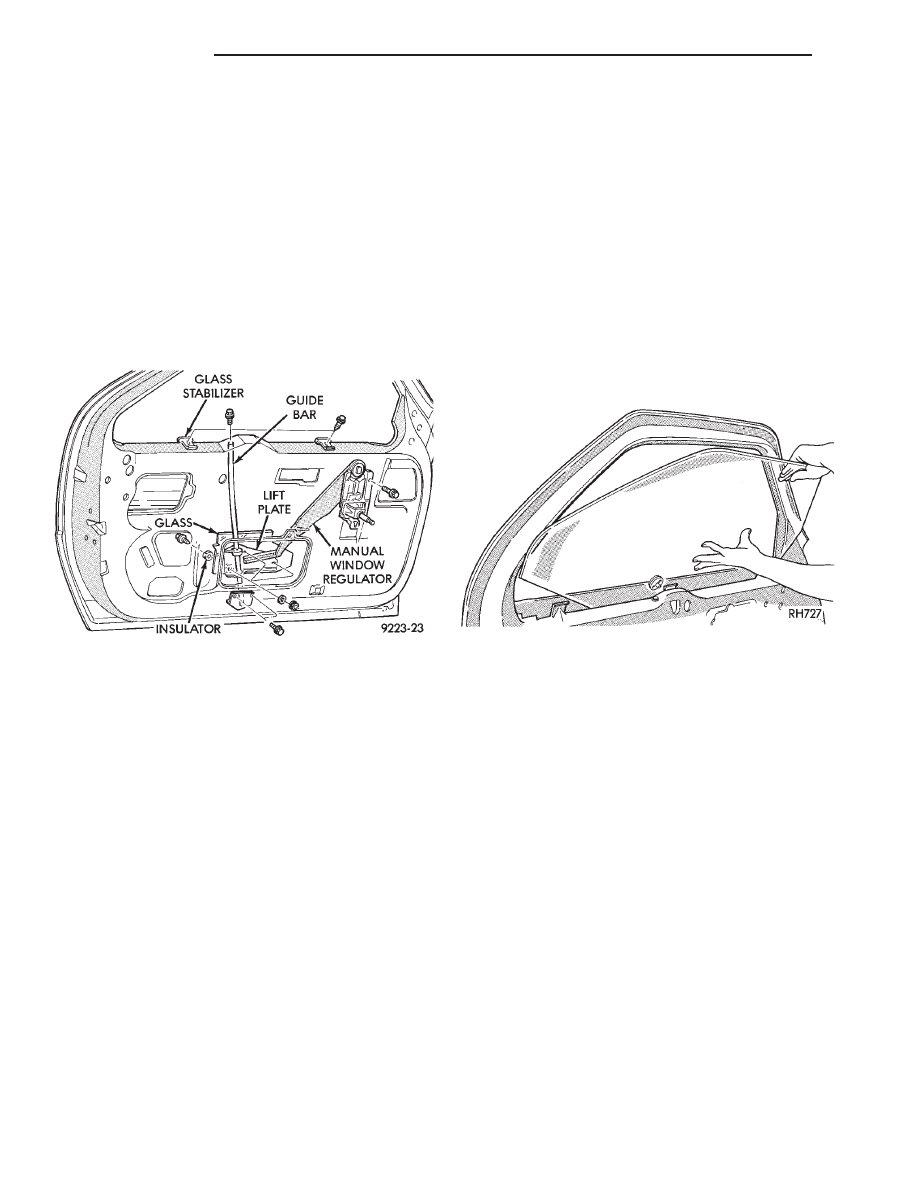

Fig. 16 Manual Window Regulator

Fig. 17 Door Glass

23 - 58

AG-BODY

Ä

(5) Remove nuts holding outside door latch handle

to retainer bracket and separate bracket from door.

(6) Swing lock rod upward, parallel to back of

latch handle, and separate latch handle from door
panel.

INSTALLATION

Reverse the preceding operation.

INSIDE LATCH RELEASE HANDLE

REMOVAL

(1) Remove door trim panel.
(2) Remove screw holding handle to inner door

panel.

(3) Disconnect linkage rod from back of handle.
(4) Separate handle from door.

INSTALLATION

Reverse the preceding operation.

POWER DOOR LOCK ACTUATOR

REMOVAL (FIG. 19)

(1) Remove door trim panel. Remove silencer and

water shield as necessary.

(2) Raise door glass to the up position.
(3) Disconnect battery negative cable.
(4) Disconnect lock actuator linkage rod from door

latch.

(5) Remove bolts holding actuator to inner door

panel.

(6) Separate power door lock actuator from door.

INSTALLATION

Reverse the preceding operation.

SIDE VIEW MIRROR

REMOVAL (FIG. 20)

(1) Remove door trim panel.
(2) Disconnect power mirror wire connector.

(3) Remove covers to gain access to mirror attach-

ing nuts.

(4) Remove nuts holding mirror to door frame.
(5) Separate mirror from door frame.

INSTALLATION

Reverse the preceding operation.

DOOR GLASS OPENING MOULDING

REMOVAL

(1) Remove door trim panel.
(2) Remove door glass.
(3) Remove side view mirror.
(4) Disengage clips holding door glass opening

moulding to the door frame (Fig. 21).

(5) Remove screws holding door glass opening

moulding and belt weatherstrip to door belt flange
(Fig. 22).

(6) Remove the belt weatherstrip.
(7) Remove window opening moulding.

INSTALLATION

Reverse the preceding operation.

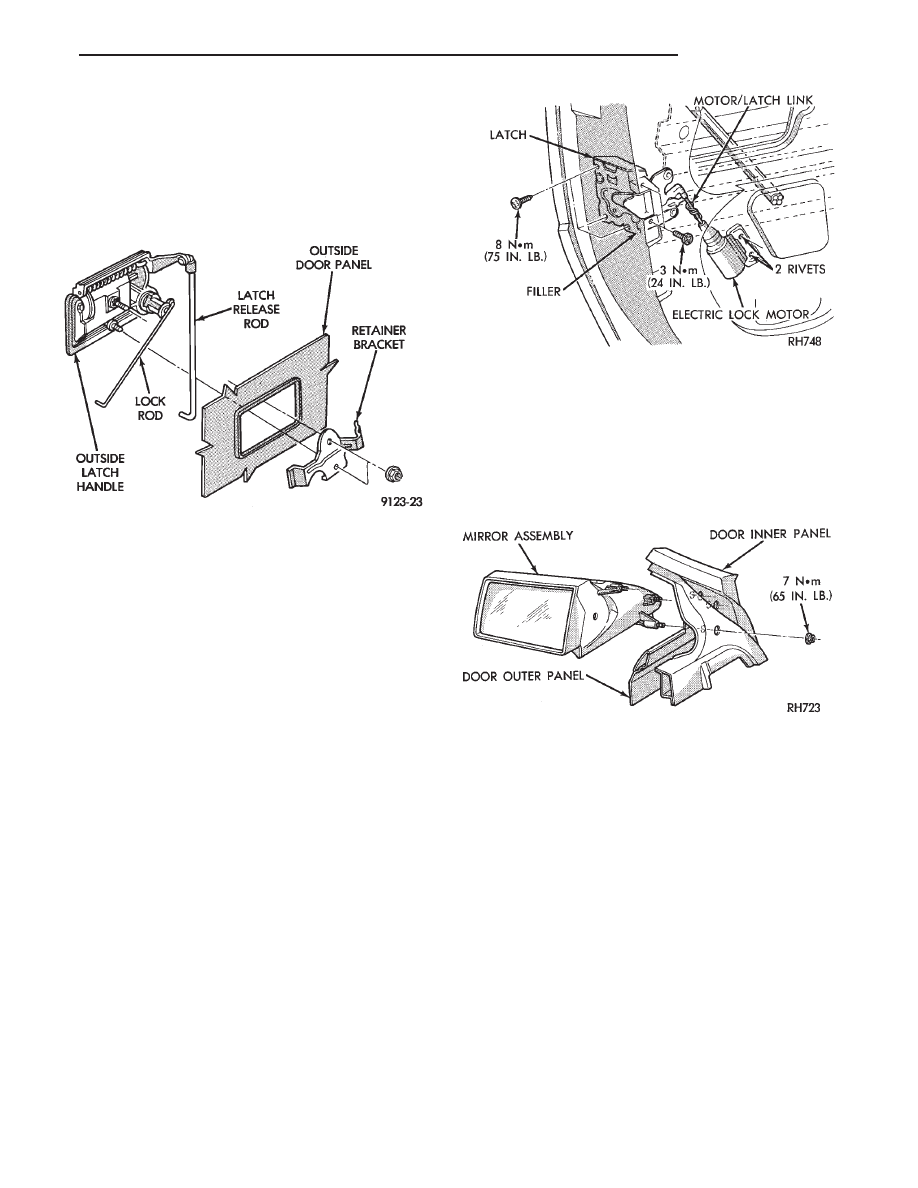

Fig. 18 Outside Door Latch Release Handle—Typical

Fig. 19 Power Door Lock Actuator

Fig. 20 Side View Mirror

Ä

AG-BODY

23 - 59

DOOR OPENING WEATHERSTRIPS

REMOVAL

(1) Remove interior trim as necessary to gain ac-

cess to door opening weatherstrip.

(2) Pull weatherstrip from pinch flange around

door opening.

INSTALLATION

(1) Locate the middle to the weatherstrip at the

center of the upper pinch flange. Push weatherstrip
onto pinch flange at the top corner near the B-pillar.

(2) When the weatherstrip has been installed down

the door opening to the sill pinch flange, mate the
ends of the weatherstrip together and finish install-
ing.

BODY SIDE MOULDINGS

STICK-ON BODY SIDE MOULDING REMOVAL
AND INSTALLATION

(1) Warm the effected stick-on moulding and body

metal to approximately 38°C (100°F) using a suitable
heat lamp or heat gun.

(2) Pull stick-on moulding from painted surface.
(3) Remove adhesive tape residue from painted

surface of vehicle.

(4) If moulding is to be reused, Remove tape resi-

due from moulding. Clean back of moulding with Mo-
par,

Super

Kleen

solvent

or

equivalent.

Wipe

moulding dry with lint free cloth. Apply new body
side moulding (two sided adhesive) tape to back of
moulding.

(5) Clean body surface with Mopar, Super Kleen

solvent or equivalent. Wipe surface dry with lint free
cloth.

(6) Apply a length of masking tape on the body,

parallel to the top edge of the moulding to use as a
guide, if necessary.

(7) Remove protective cover from tape on back of

moulding. Apply moulding to body below the mask-
ing tape guide.

(8) Remove masking tape guide and heat body and

moulding, refer to step one. Firmly press moulding to
body surface to assure adhesion.

BODY SIDE APPLIQUE

REMOVAL (FIG. 23)

DOOR APPLIQUE

(1) Remove rivets holding bottom or door applique

to door pinch flange using a 3 mm (0.125 in.) drill.

(2) Lift door applique upward to disengage appli-

que from retainer channel.

(3) Separate applique from door.

SILL APPLIQUE

(1) Remove push-in fasteners holding sill applique

to bottom of rocker panel.

(2) Remove push-in fasteners holding sill applique

to front and rear wheel lip openings.

(3) Lift sill applique upward to disengage applique

from retainer channels.

(4) Separate sill applique from vehicle.

INSTALLATION

Prime and touch-up bare metal surfaces before in-

stalling applique to avoid corrosion. Reverse the re-
moval operation.

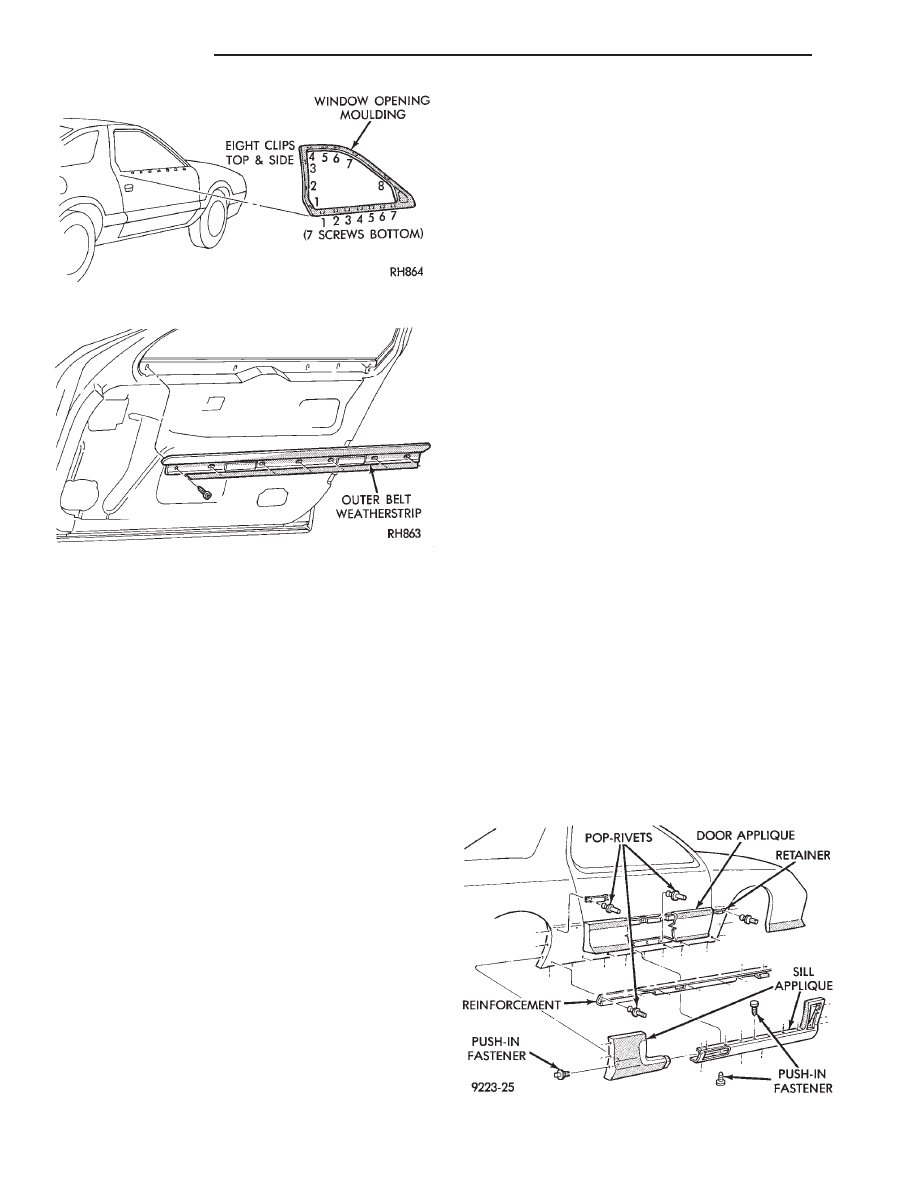

Fig. 21 Window Opening Moulding

Fig. 22 Outer Belt Weatherstrip

Fig. 23 Body Side Applique

23 - 60

AG-BODY

Ä

DOOR OPENING SCUFF PLATES

REMOVAL (FIG. 24)

(1) Open front door.
(2) Remove screws holding scuff plate to door sill.
(3) Separate scuff plate from vehicle.

INSTALLATION

Reverse the preceding operation.

A-PILLAR AND ROOF RAIL MOULDINGS

A-PILLAR MOULDING REMOVAL (FIG. 24)

(1) Open front door.
(2) Remove

push-in

fasteners

holding

A-pillar

moulding to roof rail above door opening.

(3) Remove trim plug and screw holding A-pillar

molding to A-pillar

(4) Slide A-pillar moulding upward and pull rear-

ward to separate moulding from A-pillar.

A-PILLAR MOULDING INSTALLATION

Reverse the preceding operation.

LOWER QUARTER TRIM PANEL

REMOVAL (FIG. 24)

(1) Remove tail panel trim cover and security

shade, if equipped

(2) Remove rear seat cushion and backs.
(3) Remove seat back latch striker bezel.
(4) Remove screw covers. Remove screws holding

lower quarter trim panel to quarter.

(5) Pull rearward end of trim panel away from

quarter panel and push trim forward to clear door
opening flange.

(6) Separate lower quarter trim panel from vehicle.

INSTALLATION

Reverse the preceding operation.

UPPER QUARTER TRIM PANEL

REMOVAL (FIG. 24)

(1) Remove lower quarter trim panel.
(2) Remove rear seat shoulder harness turning

loop cover.

(3) Remove bolt holding belt turning loop to C-pil-

lar.

(4) Remove bolt holding front seat belt to floor at

door sill.

(5) Remove screw holding coat hook to roof rail.
(6) Remove roof rail moulding as necessary to clear

quarter panel removal path.

(7) Remove push-in fastener holding upper quarter

trim to roof rail.

(8) Remove screw covers from trim panel to gain

access to screws.

(9) Remove screws holding upper quarter trim to

quarter panel.

(10) Raise and support lift gate in the up position.

Disconnect bottom of lift cylinder.

(11) Swing rear of trim panel away from quarter

panel and pull trim forward to clear door opening
flange.

(12) Separate upper quarter trim panel from vehi-

cle.

INSTALLATION

Reverse the preceding operation.

LOWER TAIL PANEL TRIM COVER

REMOVAL (FIG. 24)

(1) Raise lift gate to the up position.
(2) Remove hidden screws holding tail panel trim

cover to tail panel from carpeted area.

(3) Remove push-in fasteners holding top tail panel

trim to opening sill.

(4) Lift up floor cover and position cover out of the

way.

(5) Separate cover from vehicle.

INSTALLATION

Reverse the preceding operation.

LIFT GATE TRIM

REMOVAL (FIG. 25)

(1) Raise the lift to the up position.
(2) Disengage clips holding side moldings to lift

gate. Separate moldings from lift gate.

(3) Remove expanding push-in fasteners holding

upper trim panel to lift gate.

(4) Remove screw plugs and screws holding upper

trim panel to lift gate. Separate upper trim panel
from lift gate.

(5) Remove screw plug and screw holding lower

trim panel to rear window wiper motor, if equipped.

(6) Remove screws holding lower trim panel to lift

gate. Separate lower trim panel from lift gate.

INSTALLATION

Reverse the preceding operation.

FRONT SEAT BELTS

OUTBOARD SHOULDER HARNESS/LAP BELT
REMOVAL (FIG. 26)

(1) Adjust front seat to the forward position.
(2) Remove bolt holding outboard lap belt anchor

to floor below door sill.

(3) Remove lower and upper quarter trim panels as

necessary to gain access to shoulder harness turning
loop and retractor.

(4) Remove bolt holding shoulder turning loop to

B-pillar.
