LOW/REVERSE SERVO-RECONDITION

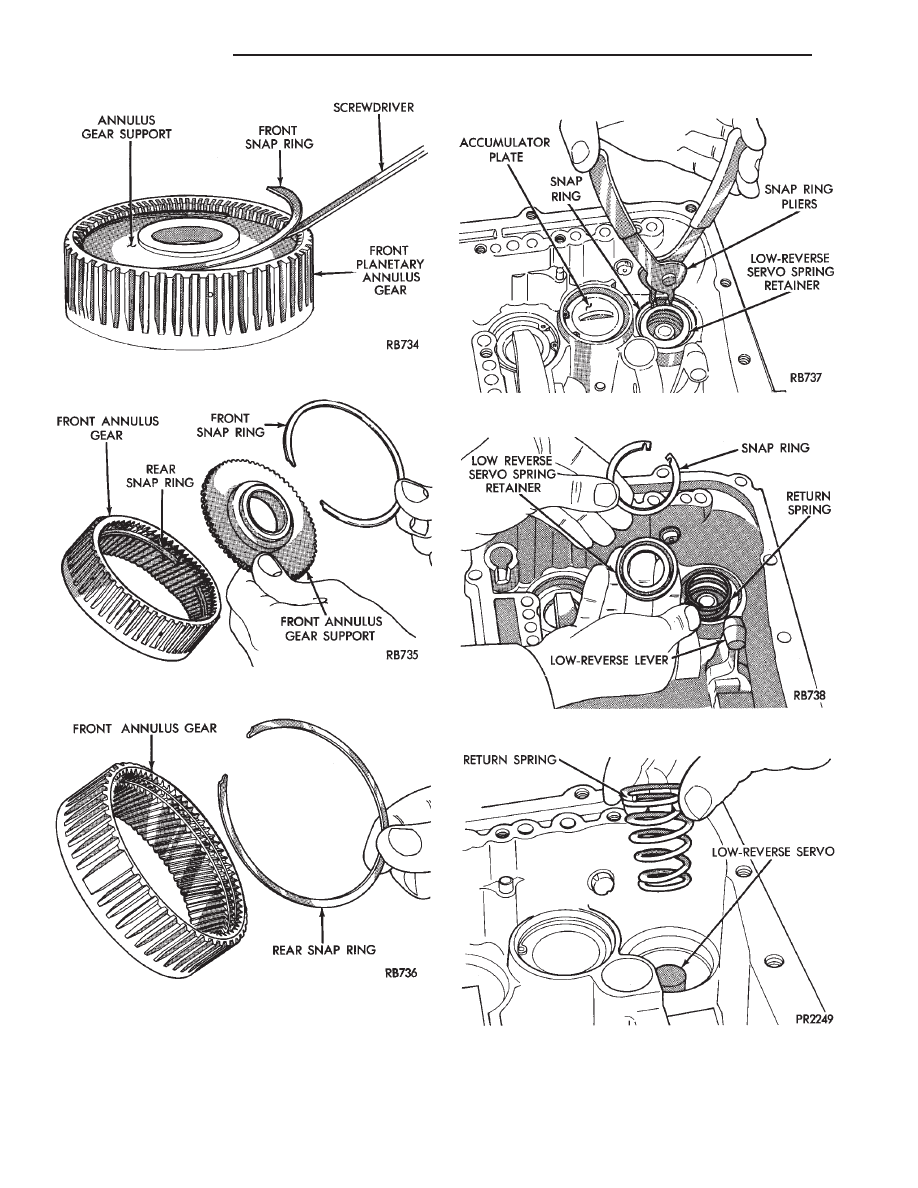

Fig. 3 Annulus Gear Support Front Snap Ring

Fig. 4 Front Annulus Gear Support and Snap Ring

Fig. 5 Front Annulus Gear Support Snap Ring

Fig. 1 Low/Reverse Servo Snap Ring

Fig. 2 Snap Ring and Retainer

Fig. 3 Low/Reverse Servo Return Spring

21 - 66

TRANSAXLE

Ä

To assemble, reverse the above procedure.

ACCUMULATOR-RECONDITION

To assemble, reverse the above procedure.

KICKDOWN SERVO (CONTROLLED LOAD)-
RECONDITION

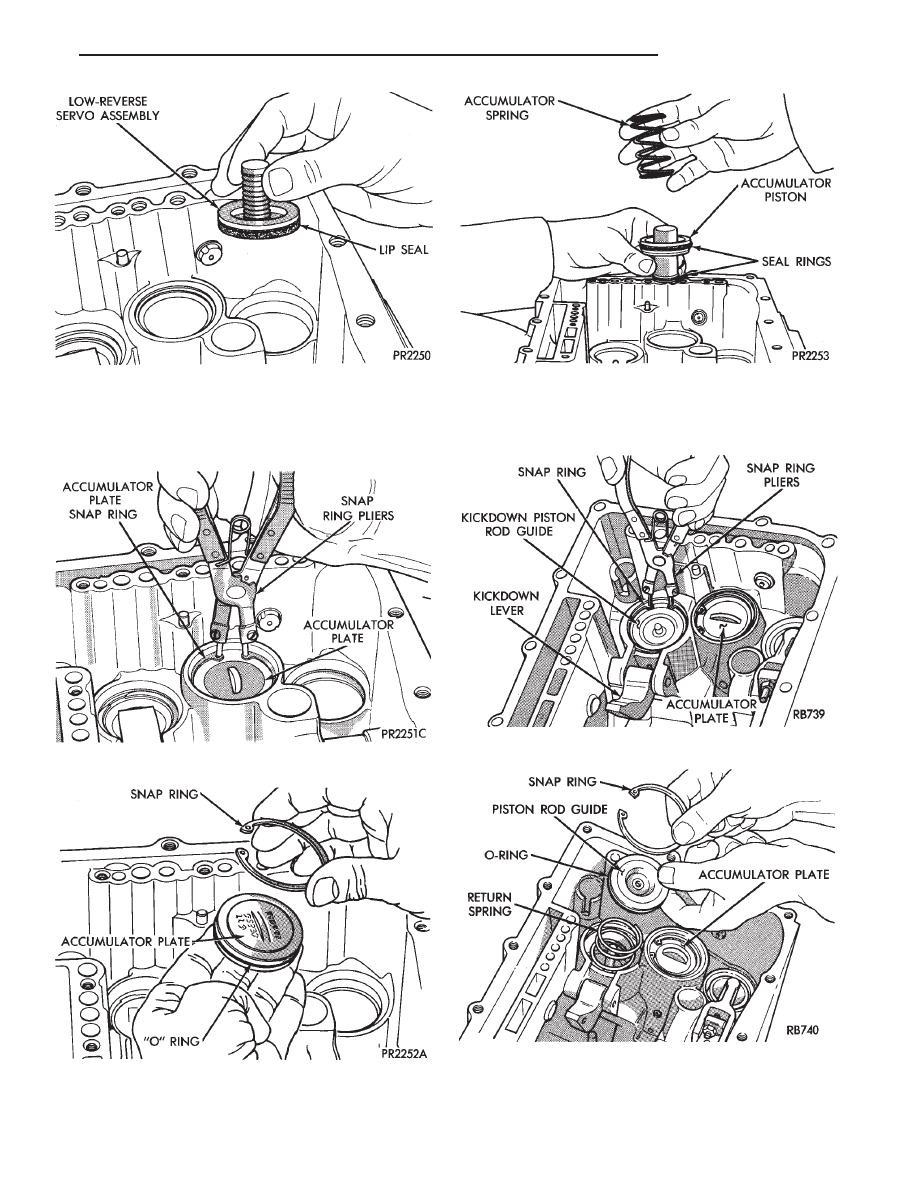

Fig. 4 Low/Reverse Servo Assembly

Fig. 5 Accumulator Snap Ring

Fig. 6 Accumulator Plate and Snap Ring

Fig. 7 Accumulator Spring and Piston

Fig. 1 Kickdown Servo Snap Ring

Fig. 2 Kickdown Servo Rod Guide and Snap Ring

Ä

TRANSAXLE

21 - 67

To assemble, reverse the above procedure.

TRANSFER SHAFT REPAIR

Remove old sealant before applying new seal-

ant. Use MOPAR

t Adhesive Sealant when in-

stalling cover.

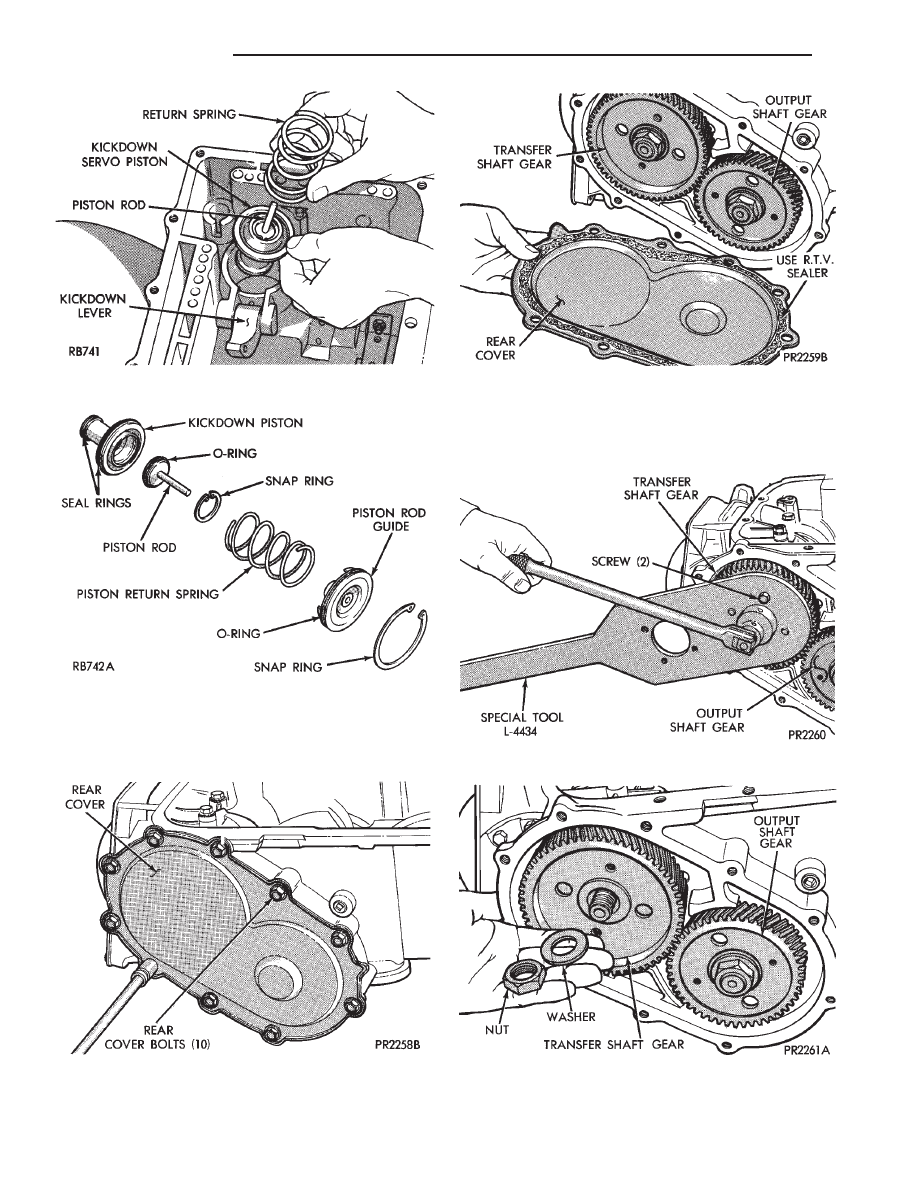

Fig. 3 Kickdown Piston Return Spring and Piston

Fig. 4 Controlled Load Kickdown Servo

Fig. 5 Rear Cover Bolts

Fig. 6 Remove or Install Rear Cover

Fig. 7 Remove Transfer Shaft Gear Retaining Nut

Fig. 8 Transfer Shaft Gear Nut and Washer

21 - 68

TRANSAXLE

Ä

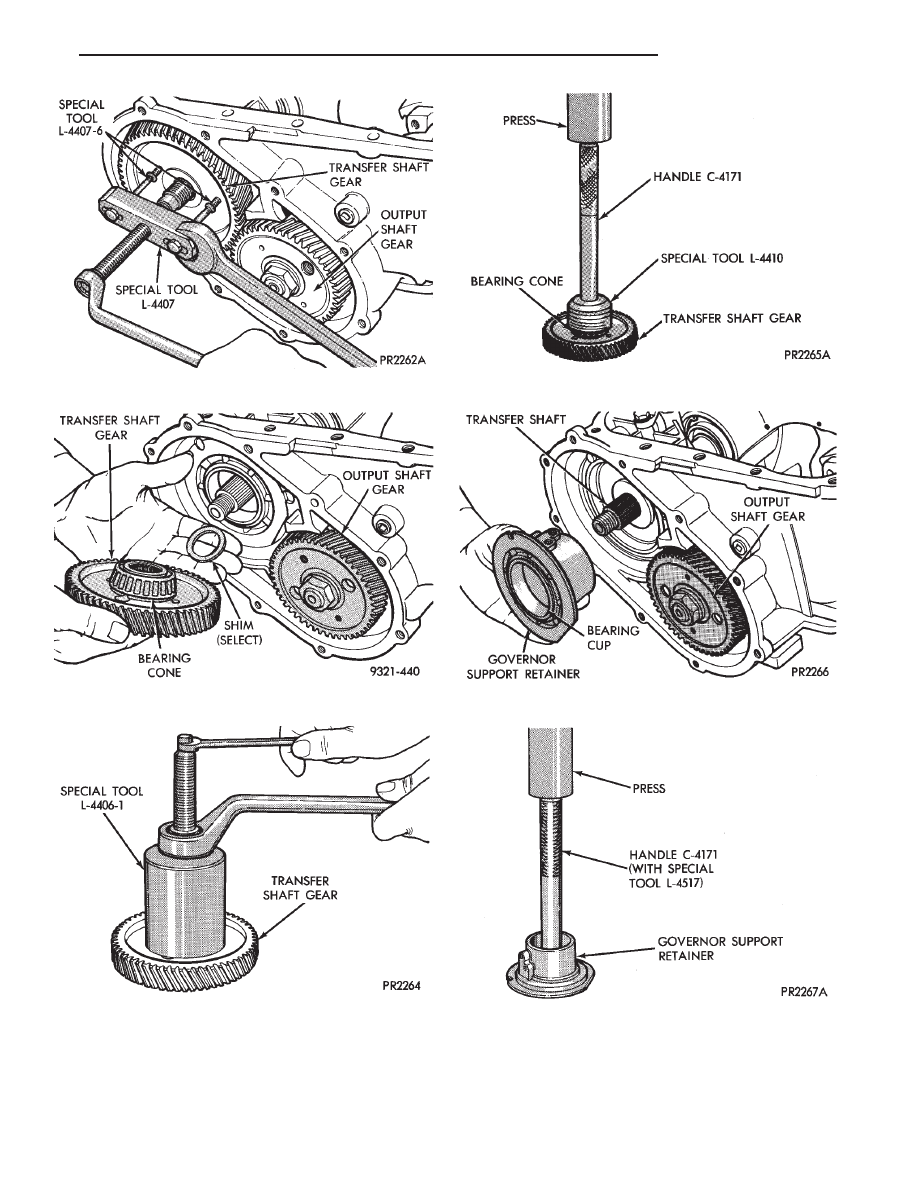

Fig. 9 Remove Transfer Shaft Gear

Fig. 10 Transfer Shaft Gear and (Select) Shim

Fig. 11 Using Tool L-4406-1 with Adapter L-4406-3,

Remove Transfer Shaft Gear Bearing Cone

Fig. 12 Install Transfer Shaft Gear Bearing Cone

Fig. 13 Governor Support Retainer

Fig. 14 Remove Governor Support Retainer Bearing

Cup

Ä

TRANSAXLE

21 - 69
