Daewoo Musso. Manual - part 343

AUDIO SYSTEM  9F-3

DIAGNOSIS

GENERAL DIAGNOSIS

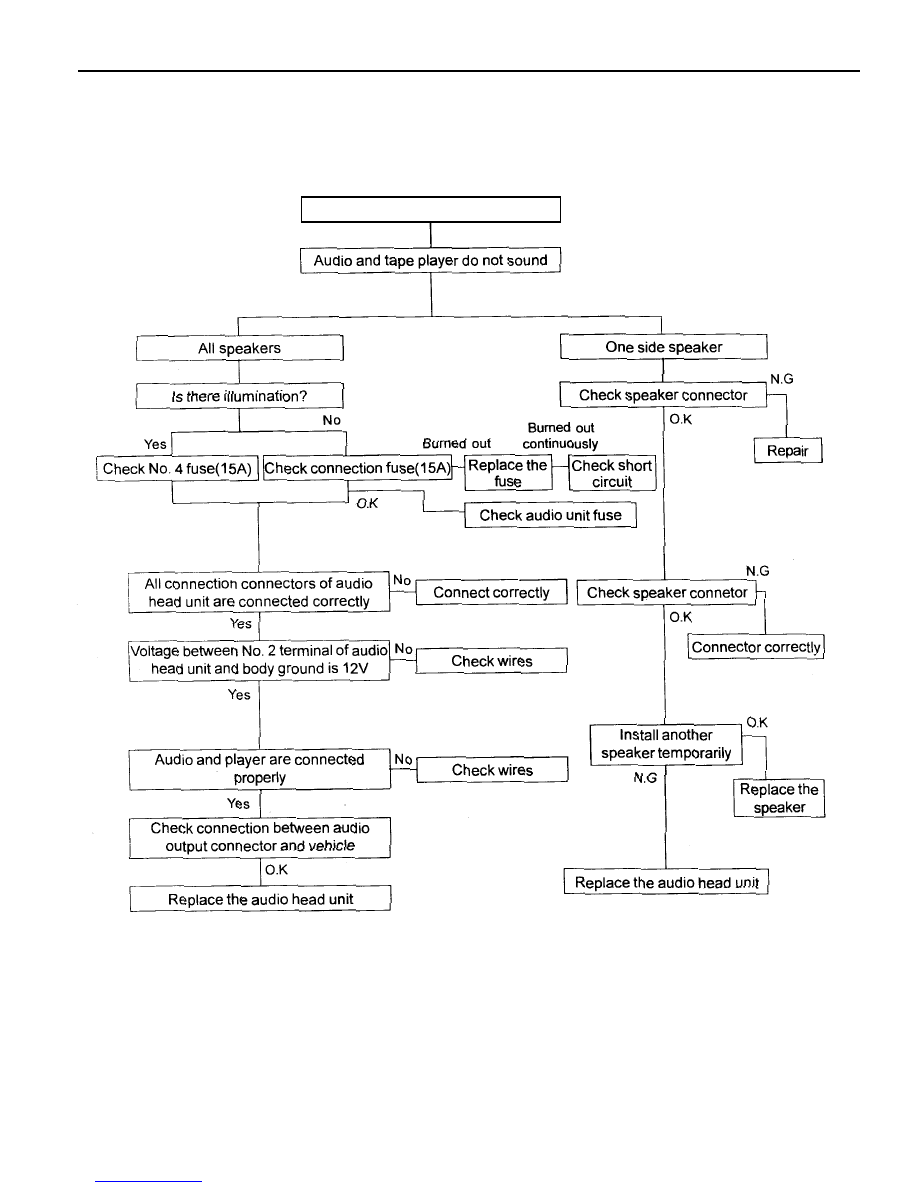

No sounds

SECTION 9H

SEATS

Caution: Disconnect the negative battery cable before removing or installing any electrical unit or when a
tool or equipment could easily come in contact with exposed electrical terminals. Disconnecting this cable
will help prevent personal injury and damage to the vehicle. The ignition must also be in LOCK unless otherwise
noted.

TABLE OF CONTENTS

Specifications . . . . . . . . . . . . . . . . . . . . . . . .  9H-1

General Specifications . . . . . . . . . . . . . . . . . .  9H-1

Diagnosis . . . . . . . . . . . . . . . . . . . . . . . . . . .  9H-2

Schematic and Routing Diagrams . . . . . . . .  9H-3

Power Seat . . . . . . . . . . . . . . . . . . . . . . . . . . .  9H-3

Seat Warmer . . . . . . . . . . . . . . . . . . . . . . . . . .  9H-4

Seat Belt & Tension Reducer Circuit . . . . . . . .  9H-5

Component Locator . . . . . . . . . . . . . . . . . . .  9H-6

Front Seat & Rear Seat . . . . . . . . . . . . . . . . .  9H-6

Maintenance and Repair . . . . . . . . . . . . . . .  9H-7

On-Vehicle Service . . . . . . . . . . . . . . . . . . . . .  9H-7

SPECIFICATIONS

GENERAL SPECIFICATIONS

Slide

Tilt

Height

Tilt and Height(up)

Slide

Slide

Tilt and Height

Load Rating

Operating Temperature Range

Switch Operating Force

Application

Deseription

DC11 - 15V

-30°C - 80°C

20 ± 7mm/sec

10.6 ± 5mm/sec

7 ± 2mm/sec

Tilt:35 ± 2mm, Height:35 ± 2mm

Forward:230mm

Less Then 7A

Less Then 7A

DC12V 1A

-30°C - 80°C

0.3 - 0.7Kgf

Operating Voltage

Operating Temperature Range

Seat Operating Speed(at 13.5V)

Seat Operating Distance

Operating Current(at 13.5V)

Seat Heater Switch

9H-2  SEATS

DIAGNOSIS

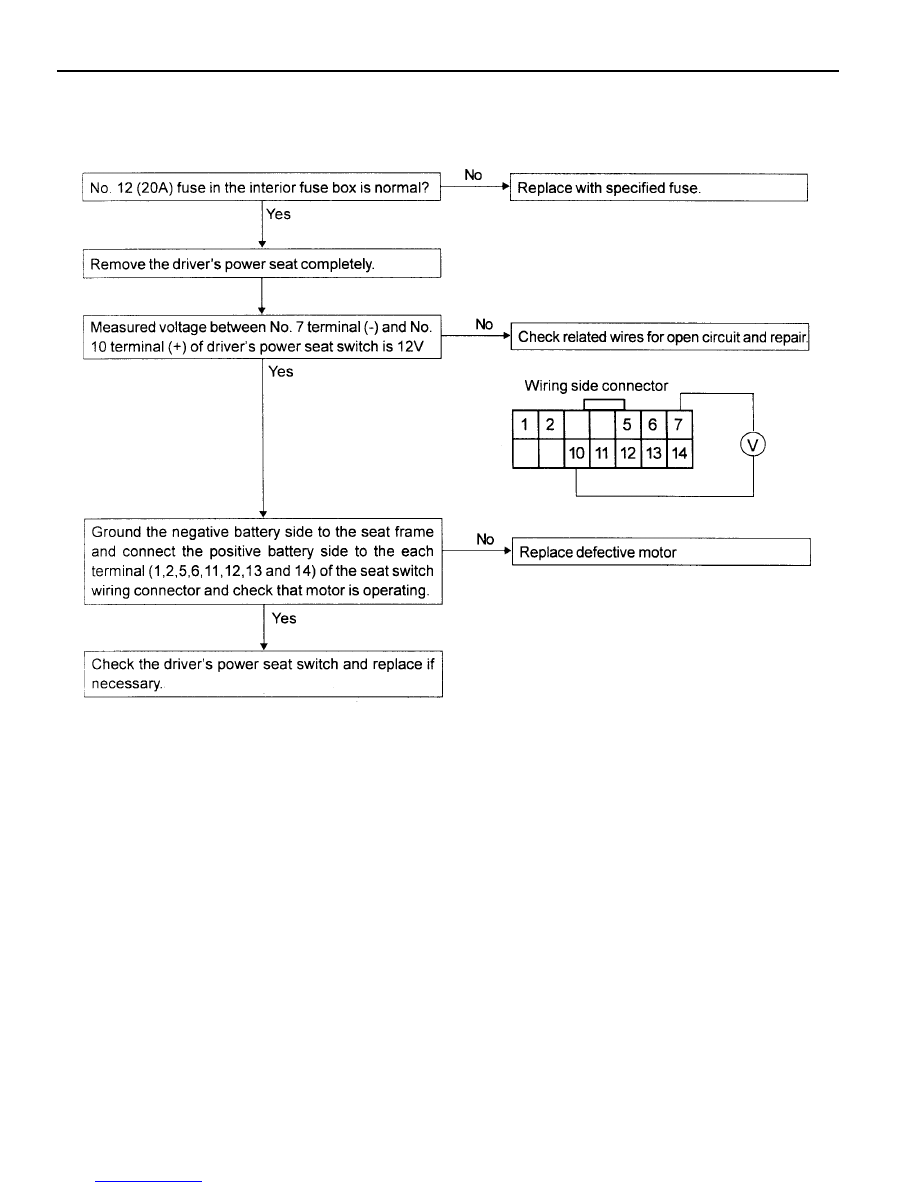

When the power seat does not work :

SEATS  9H-3

POWER SEA

T

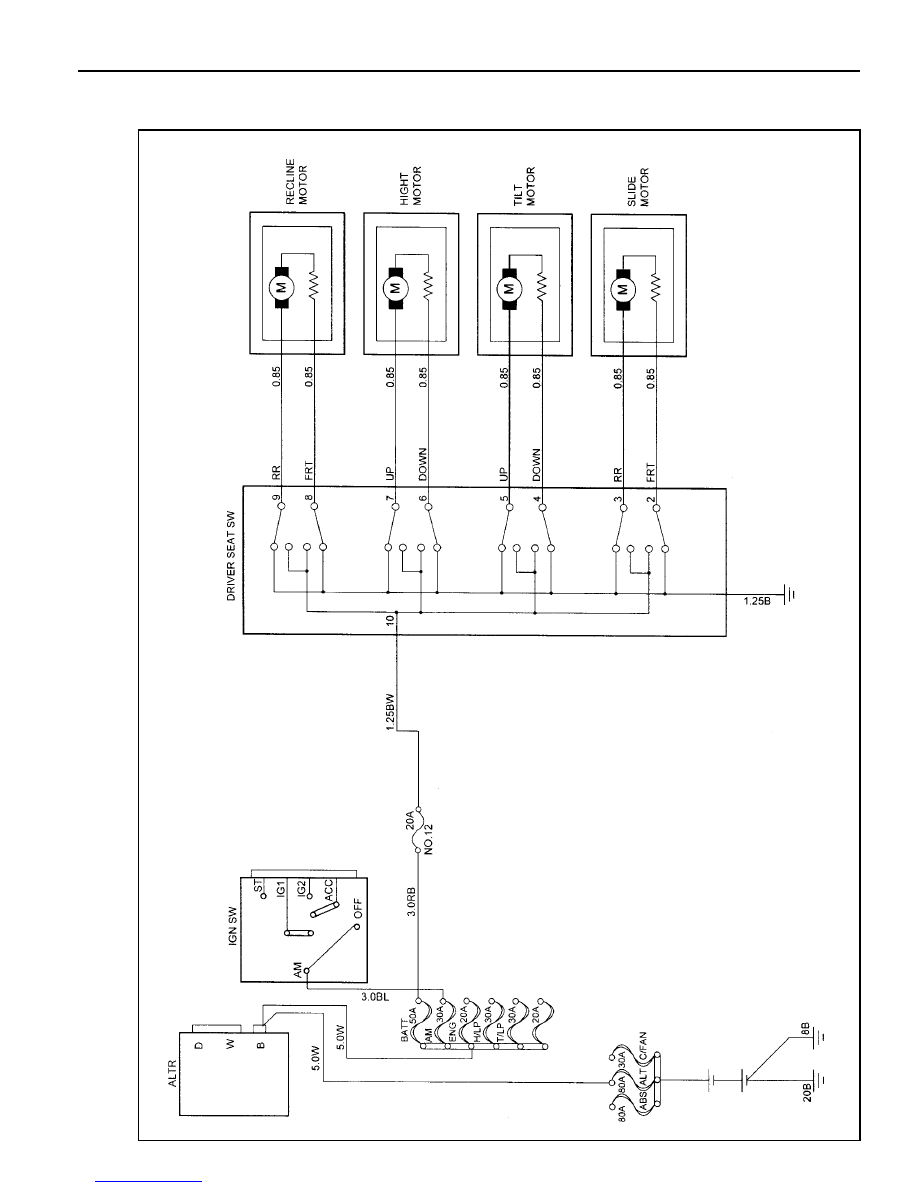

SCHEMATIC AND ROUTING DIAGRAMS
