5C-16  CLUTCH

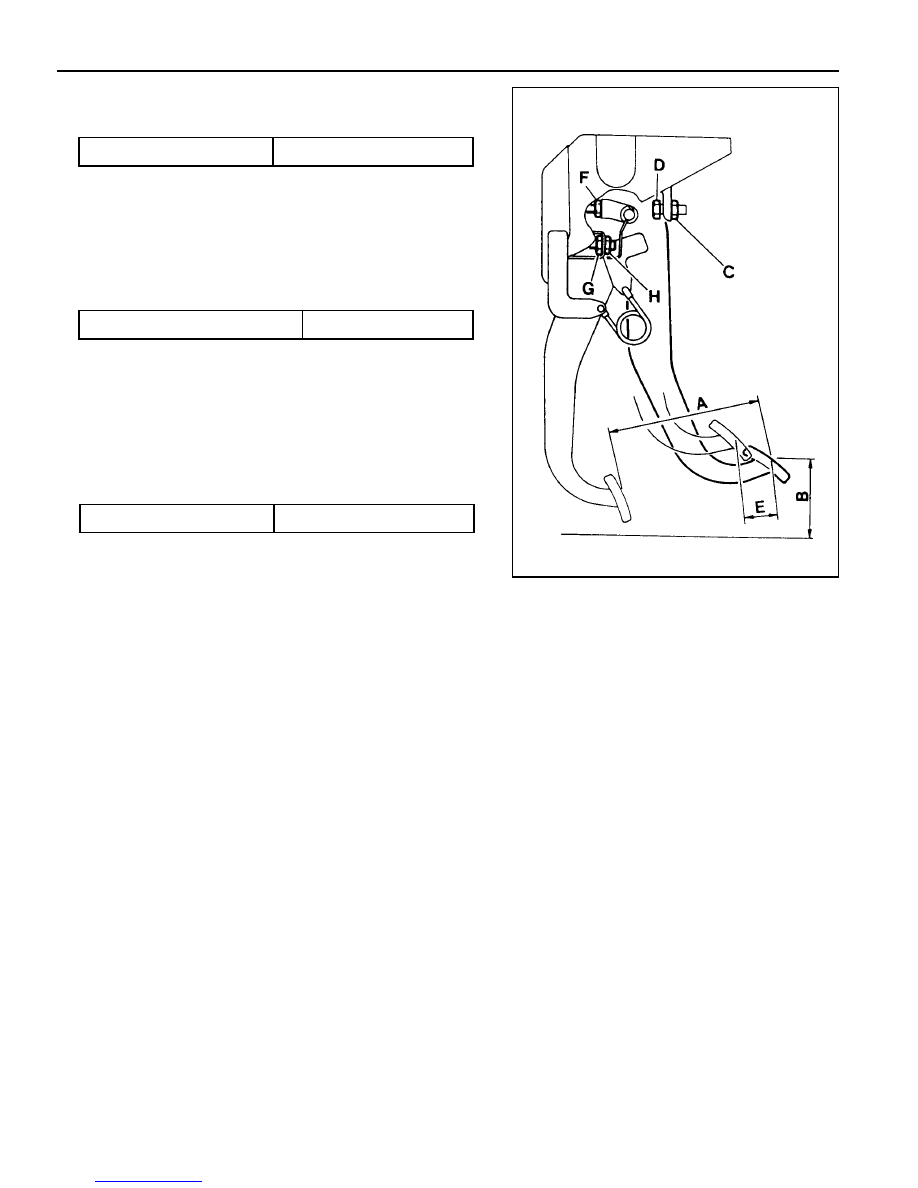

Inspection Procedure

1. Pedal Stroke (A).

Notice

To adjust the pedal stroke, loosen the lock nut (H) of the
interlock switch (G) and turn the two lock auto until the stroke
is correct.

Max. Stroke

158 mm

2. Pedal Height (B).

Notice

To adjust the pedal height, loosen the lock nut (C) of the
stopper bolt(D) and turn the stopper bolt until the height is
correct.

Height (From the Floor Carpet)

147 - 187 mm

3. Pedal Free Play (E).

Notice

To adjust the pedal free play, loosen the lock nut (F) of the
master cylinder and turn the push rod until the free play is
correct.

4. Check the fulcrum pin and the bushing for wear, the pedal

for bending and the spring for damage.

Free Play

5 - 10 Nm

CLUTCH  5C-17

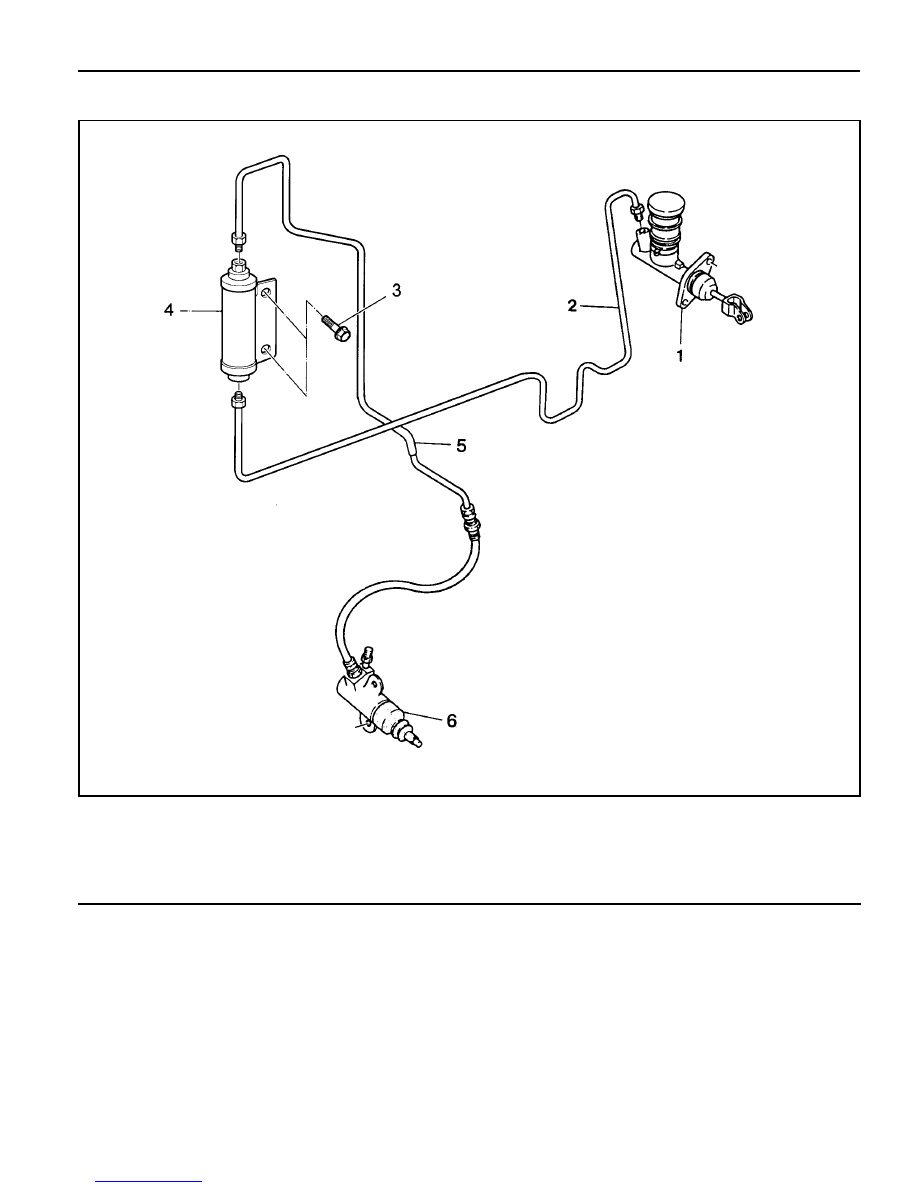

CLUTCH OIL CHAMBER

1 Clutch Master Cylinder
2 Hydraulic Tube
3 Bolt

4 Clutch Oil Chamber
5 Hydraulic Tube
6 Clutch Release Cylinder

Notice

l

Installation should follow the removal procedure in the reverse order.

l

When installing, perform the bleeding procedures from chamber cylinder and release cylinder.

Model

Type

Gear Ratio

Oil

Manufacturer

Weight

Part-Time 4408 (E)

E.S.O.F. Type

1 : 1

2.48 : 1

ATF S-3, S-4 or DEXRON II, III

1.2 L

Check : Every 15,000 km

Replace : Every 50,000 km

Borg Warner

30 kg

SECTION 5D1

TRANSFER  CASE (PART TIME 4408)

TABLE OF CONTENTS

SPECIFICATIONS

GENERAL SPECIFICATIONS

Caution: Disconnect the negative battery cable before removing or installing any electrical unit or when a
tool or equipment could easily come in contact with exposed electrical terminals. Disconnecting this
cable will help prevent personal injury and damage to the vehicle. The ignition must also be in LOCK
unless otherwise noted.

Specifications . . . . . . . . . . . . . . . . . . . . . . .  5D1-1

General Specifications . . . . . . . . . . . . . . . . .  5D1-1

Schematic and Routing Diagram . . . . . . . .  5D1-2

Part Time Transfer Case - 4408 . . . . . . . . . .  5D1-2

Diagnosis . . . . . . . . . . . . . . . . . . . . . . . . . .  5D1-3

Self-Diagnosis . . . . . . . . . . . . . . . . . . . . . .  5D1-4

System Description . . . . . . . . . . . . . . . . . . . .  5D1-4

Self-Diagnosis Test . . . . . . . . . . . . . . . . . . . .  5D1-8

Diagnostic Diagram . . . . . . . . . . . . . . . . . . .  5D1-9

Maintenance and Repair . . . . . . . . . . . . .  5D1-10

On-Vehicle Service . . . . . . . . . . . . . . . . . . .  5D1-10

Maintenance of Transfer Case Lubricant . .  5D1-10

Transfer Case . . . . . . . . . . . . . . . . . . . . . . .  5D1-11

Unit Repair . . . . . . . . . . . . . . . . . . . . . . . .  5D1-14

Transfer Case . . . . . . . . . . . . . . . . . . . . . . .  5D1-14

Transfer Case Control Unit (TCCU) . . . . . .  5D1-36

High

Low

Specification

Capacity

Lubrication

Application

Description

5D1-2  TRANSFER CASE (PART TIME 4408)

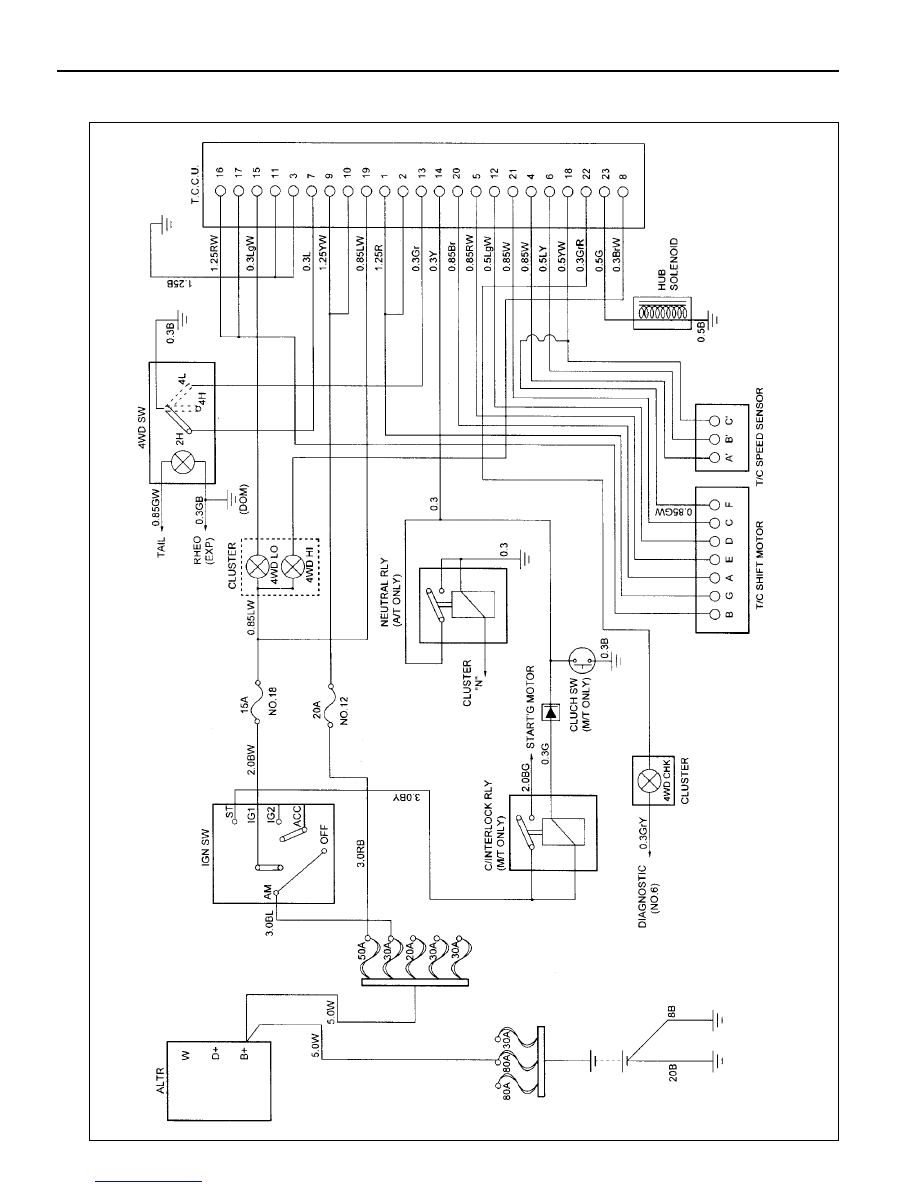

SCHEMATIC AND ROUTING DIAGRAM

PART TIME TRANSFER CASE - 4408
