Daewoo Musso. Manual - part 198

1G2-10  M161 ENGINE INTAKE & EXHAUST

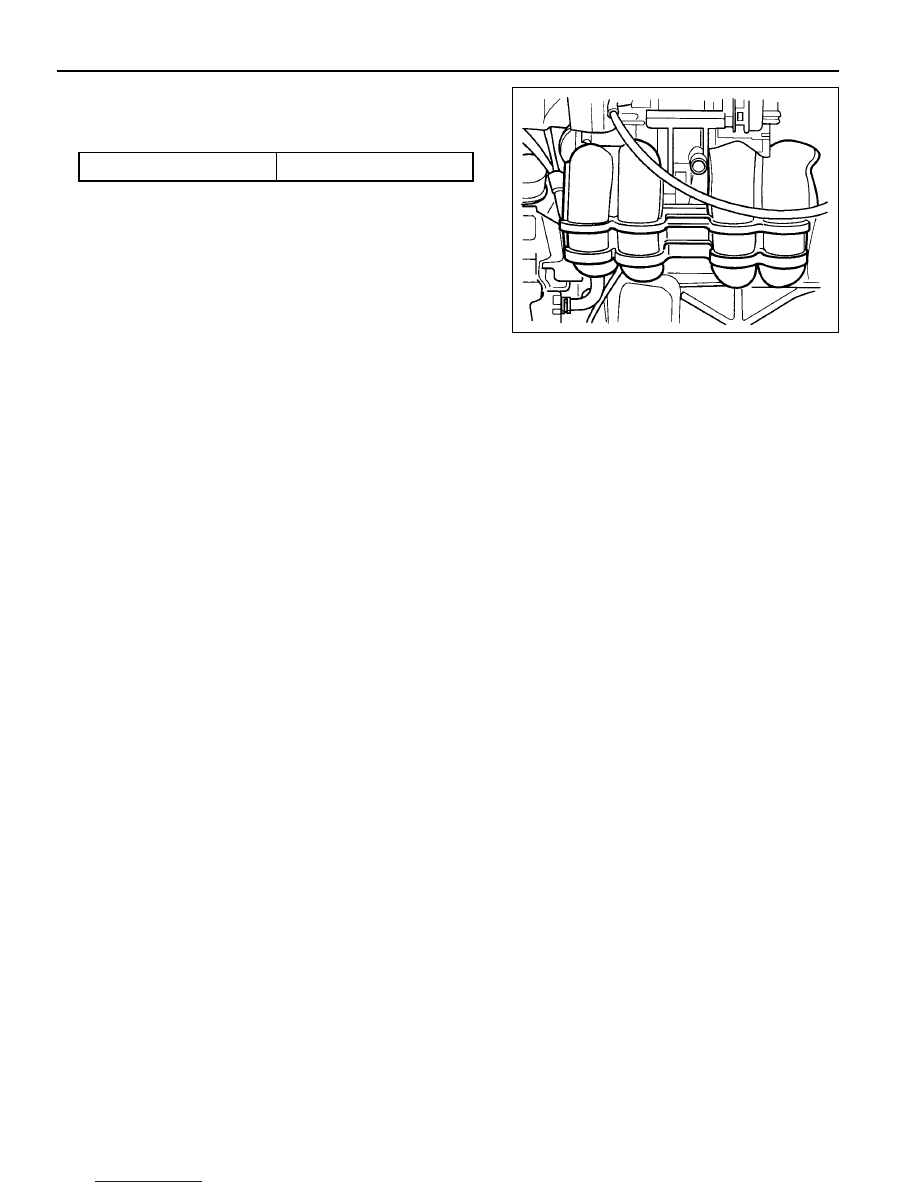

4. Unscrew the eleven nuts (4) and remove the exhaust

manifold (5) and gasket (7).

Installation Notice

Tightening  Torque

31.5 - 38.5 Nm

5. Replace the gasket (7) with new one.

6. Installation should follow the removal procedure in the

reverse order.

 M161 ENGINE INTAKE & EXHAUST  1G2-11

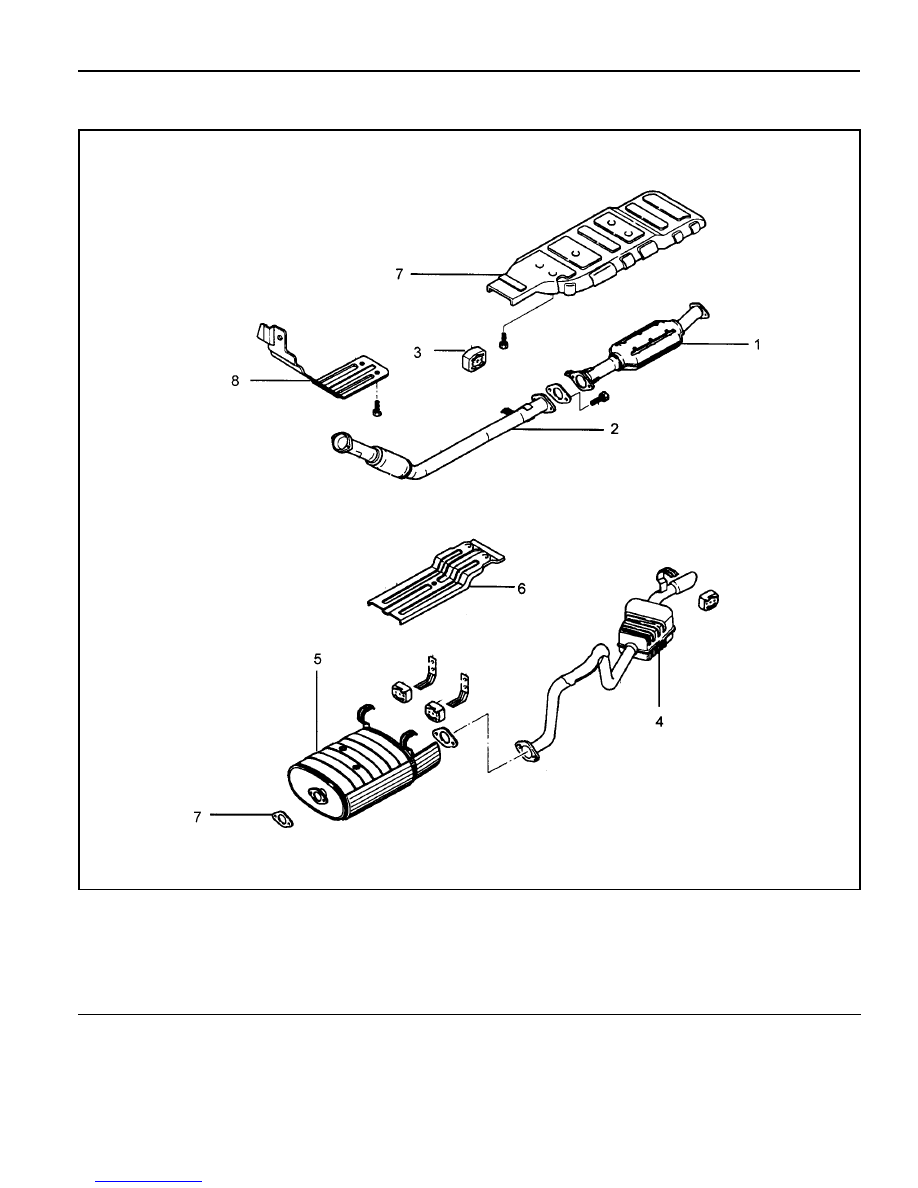

Removal and Installation of Exhaust Line

1 Heat Protector-Floor
2 Pipe Assembly-Front Exhaust
3 Gasket
4 Heat Protector-Rear Exhaust

5 Road Assembly-Muffler Mounting Rear
6 Heat Pro-Tector Dash
7 Heat Pro-Tector Floor
8 Heat Pro-Tector Rear Exhaust

SECTION 1G3

OM600 ENGINE  INTAKE  &  EXHAUST

Specifications . . . . . . . . . . . . . . . . . . . . . . .  1G3-1

Fastener  Tightening  Specifications . . . . . . . .  1G3-1

Schematic and Routing Diagrams . . . . . . .  1G3-2

EGR Circuit . . . . . . . . . . . . . . . . . . . . . . . . . .  1G3-2

Maintenance and Repair . . . . . . . . . . . . . .  1G3-3

On-Vehicle Service . . . . . . . . . . . . . . . . . . . .  1G3-3

TABLE OF CONTENTS

Caution: Disconnect the negative battery cable before removing or installing any electrical unit or when a
tool or equipment could easily come in contact with exposed electrical terminals. Disconnecting this cable
will help prevent personal injury and damage to the vehicle. The ignition must also be in LOCK unless otherwise
noted.

 SPECIFICATIONS

FASTENER TIGHTENING SPECIFICATIONS

Application

Air Cleaner Housing Cover Nut

Intake Manifold Bolt (M8 x 20)

Intake Manifold Bolt (M8)

Exhaust Mainfold Stud Bolt

Exhaust  Pipe Nut (Engine)

Exhaust Pipe Bolt

N

·

·

·

·

·

m

9 - 11

22.5 - 27.5

22.5 - 27.5

9.5 - 12.5

15 - 28

28 - 47

Air Cleaner and Inlet Duct & Hose . . . . . . . .  1G3-3

Intake and Exhaust Manifold . . . . . . . . . . . . .  1G3-5

Turbocharger . . . . . . . . . . . . . . . . . . . . . . .  1G3-8

Charge Air System Diagram . . . . . . . . . . . . .  1G3-8

Intercooler . . . . . . . . . . . . . . . . . . . . . . . . . .  1G3-9

Turbocharger  Assembly . . . . . . . . . . . . . . .  1G3-11

1G3-2  OM600 ENGINE INTAKE & EXHAUST

SCHEMATIC AND ROUTING DIAGRAMS

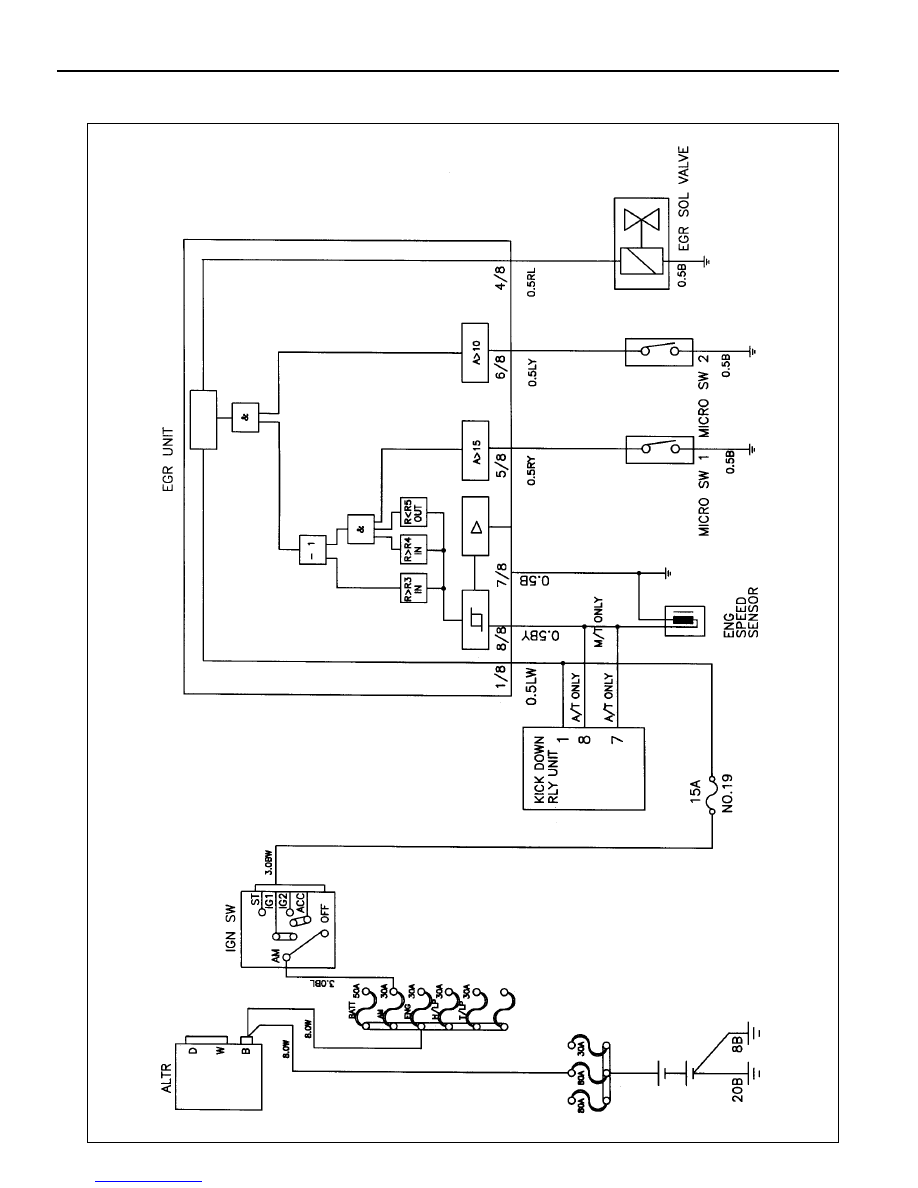

EGR CIRCUIT
