1F2-80  M161 ENGINE CONTROLS

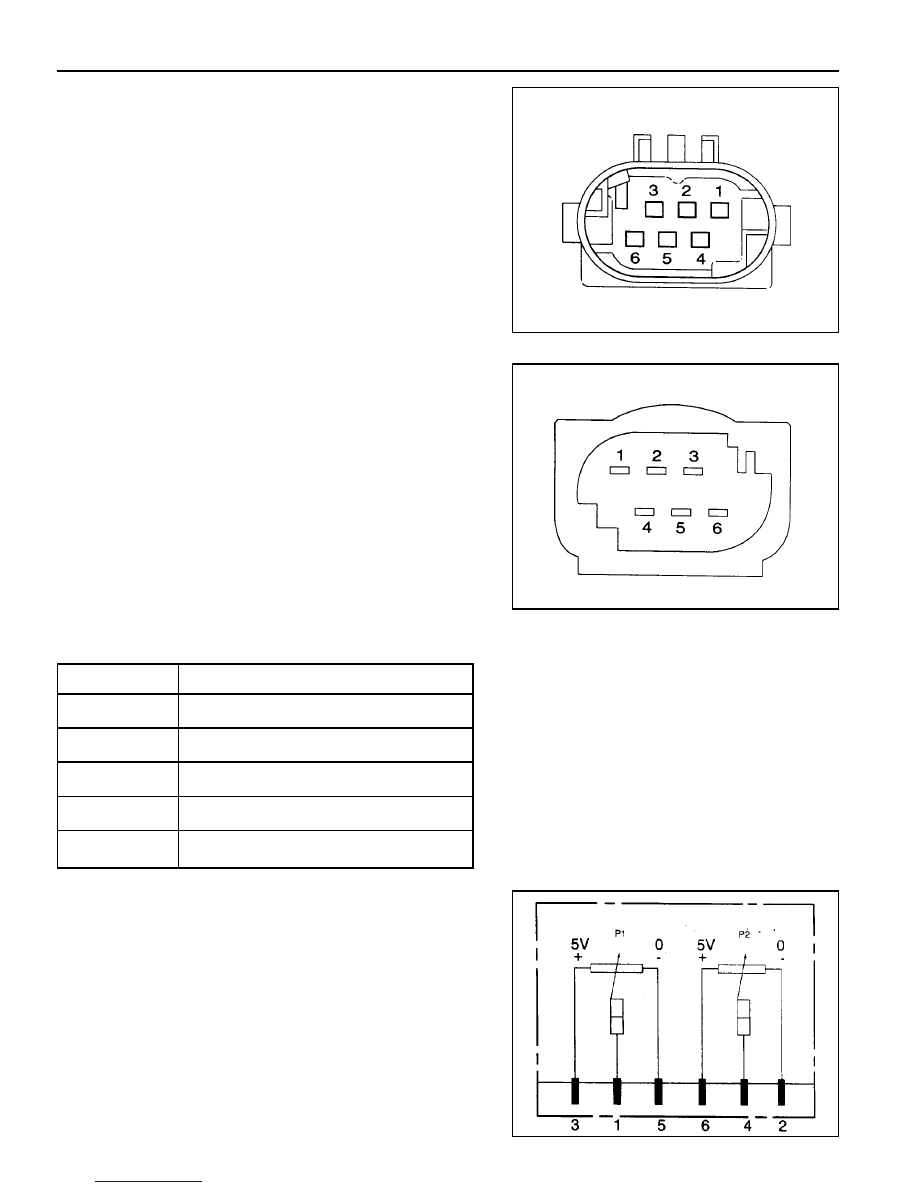

Accelerator Pedal Sensor Connector(Sensor Side)

Potentiometer 1.

Pin no. 3 :Red

Pin no. 1 :Yellow

Pin no. 5 :Brown

Potentiometer 2.

Pin no. 6 :Violet

Pin no. 4 :Green

Pin no. 2 :White

Accelerator Pedal Sensor Connector(Vehicle Side)

Potentiometer 1.

Pin no. 3 :Red-Black

Pin no. 1 :Blue-Green

Pin no. 5 :Yellow-Green

Potentiometer 2.

Pin no. 6 :Green

Pin no. 4 :Blue-Red

Pin no. 2 :LightGreen

Circuit Diagram

Potentiometer 1.
Potentiometer 2.

Function

Potentiometer 1, Power Supply(+)

Potentiometer 1, Signal

Potentiometer 2, Ground

Potentiometer 2, Power Supply(+)

Pin no. 3

Pin no. 1

Pin no. 5

Pin no. 6

Pin no. 4

Pin no. 2

Potentiometer 2, Signal

Potentiometer 2, Ground

SECTION 1F3

OM600  ENGINE  CONTROLS

Specifications . . . . . . . . . . . . . . . . . . . . . . .  1F3-1

Fastener  Tightening  Specifications . . . . . . . .  1F3-1

Maintenance and Repair . . . . . . . . . . . . . .  1F3-2

On-Vehicle Service . . . . . . . . . . . . . . . . . . . .  1F3-2

Fuel System . . . . . . . . . . . . . . . . . . . . . . . . .  1F3-2

Fuel Injection Pump Coding . . . . . . . . . . . . .  1F3-3

Fuel Tank . . . . . . . . . . . . . . . . . . . . . . . . . . .  1F3-4

Vacuum Control System Test . . . . . . . . . . . .  1F3-5

Vacuum Pump(Sectional View) . . . . . . . . . .  1F3-10

Vacuum Pump Test . . . . . . . . . . . . . . . . . . .  1F3-11

Vacuum Pump . . . . . . . . . . . . . . . . . . . . . .  1F3-13

Vacuum Unit Replacement . . . . . . . . . . . . .  1F3-15

Idle Speed Adjustment . . . . . . . . . . . . . . . .  1F3-16

Fuel Pump Test . . . . . . . . . . . . . . . . . . . . . .  1F3-18

Fuel Pump . . . . . . . . . . . . . . . . . . . . . . . . .  1F3-21

Injection Nozzle Test . . . . . . . . . . . . . . . . . .  1F3-22

Injection Nozzles . . . . . . . . . . . . . . . . . . . . .  1F3-25

Injection Nozzle Repair . . . . . . . . . . . . . . . .  1F3-27

Removal and Installation of

Injection Timing Device . . . . . . . . . . . . . .  1F3-30

Injection Timing Device . . . . . . . . . . . . . . . .  1F3-35

Start of Delivery Test

(Position Sensor, RIV Method) . . . . . . . . .  1F3-37

Fuel Injection Pump . . . . . . . . . . . . . . . . . .  1F3-46

TABLE OF CONTENTS

Caution: Disconnect the negative battery cable before removing or installing any electrical unit or when a
tool or equipment could easily come in contact with exposed electrical terminals. Disconnecting this cable
will help prevent personal injury and damage to the vehicle. The ignition must also be in LOCK unless otherwise
noted.

 SPECIFICATIONS

FASTENER TIGHTENING SPECIFICATIONS

Application

Fuel Tank Mounting Nut

Fuel Pump Pressure Line

Fuel Injection Nozzle

Fuel Injection Pipe

Nozzle Tensioning Nut

Screw Plug

Left-Hand Thread Bolt

N·m

28 - 47

13

35 - 40

18

80

30

46

1F3-2  OM600 ENGINE CONTROLS

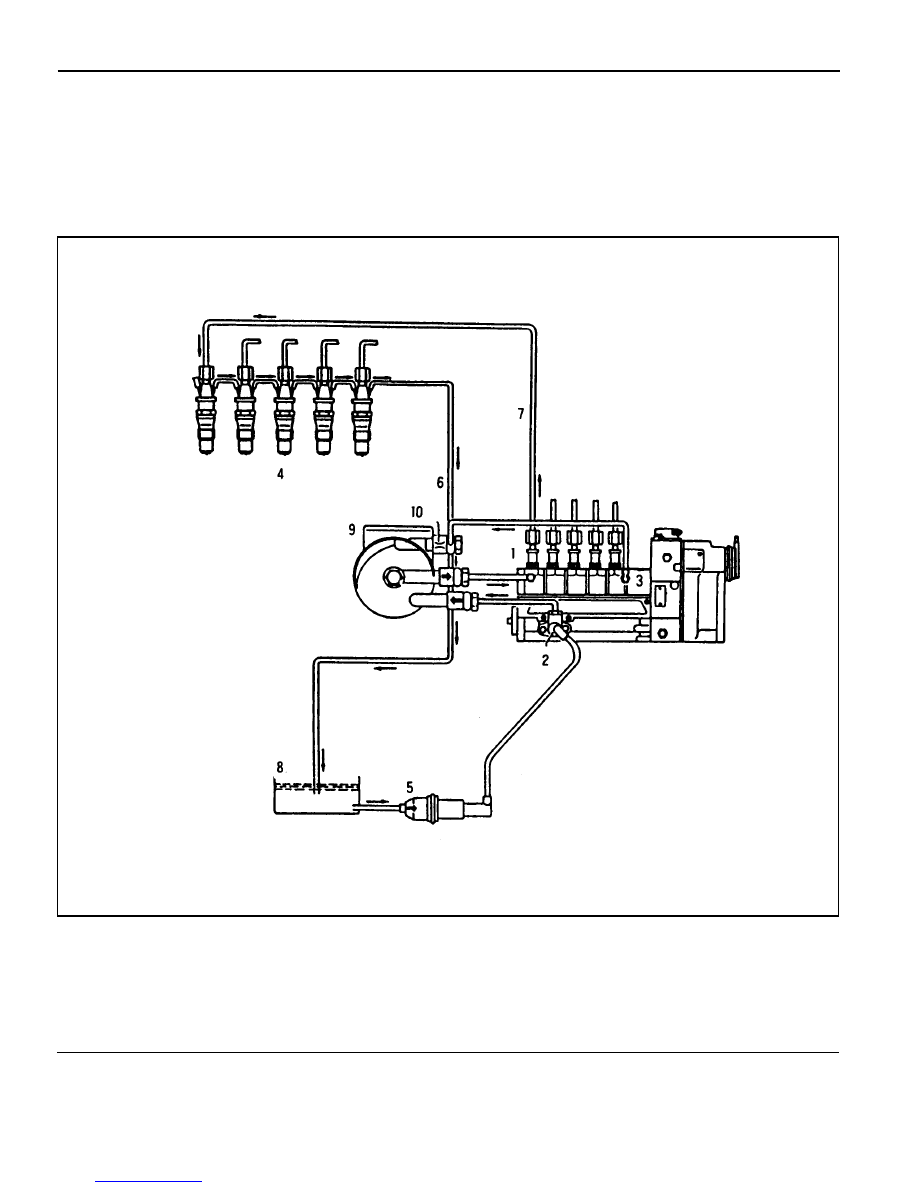

FUEL SYSTEM

1 Fuel Injection Pump
2 Fuel Feed Pump
3 Overflow Valve
4 Injection Nozzle
5 Pre-filter

6 Fuel Return Hose
7 Injection Line
8 Fuel Tank
9 Fuel Filter

10 Choke Orifice

MAINTENANCE AND REPAIR

ON-VEHICLE SERVICE

OM600 ENGINE CONTROLS  1F3-3

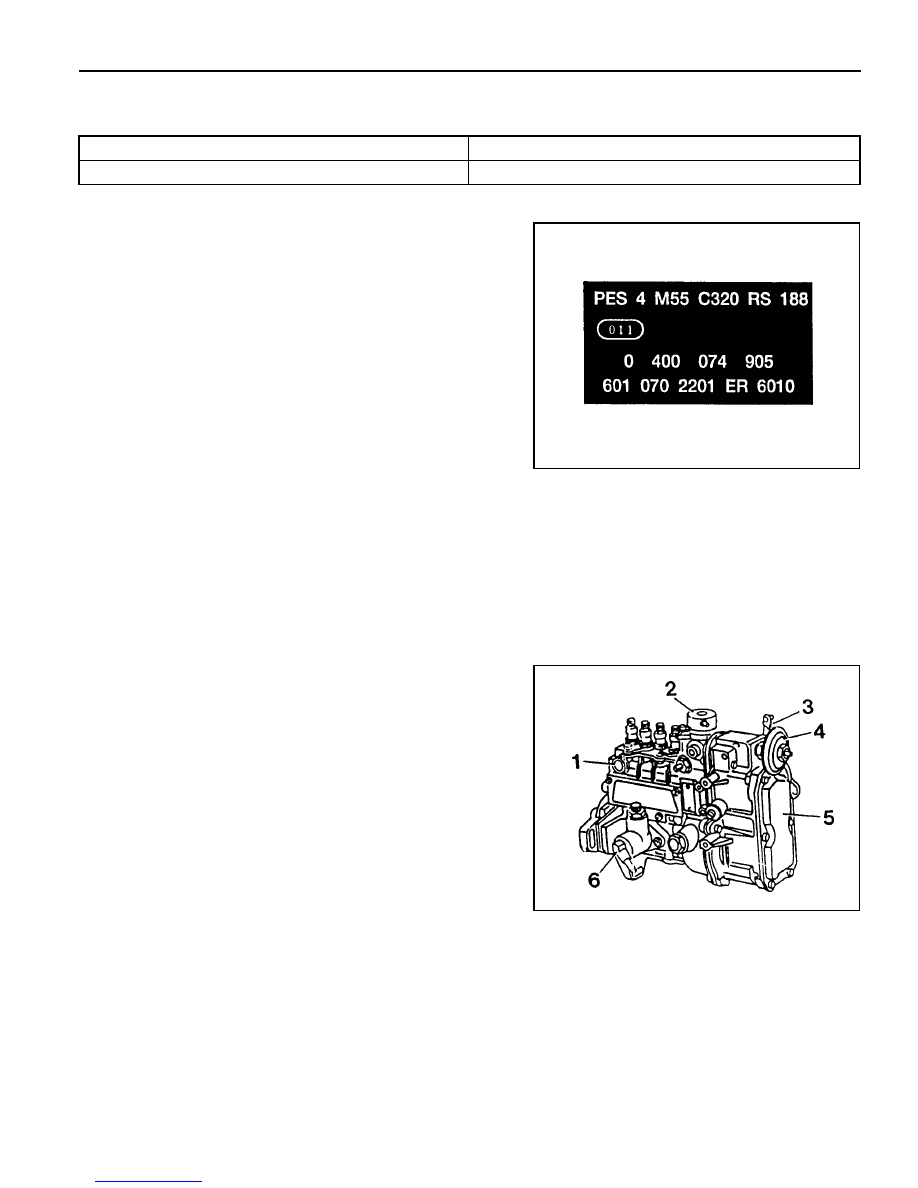

FUEL INJECTION PUMP CODING

Model Code

PES 4M 55C 320 RS 167

PES 5M 55C 320 RS 168

Fuel Injection Pump Code

Example)

PES 5M 55C 320 RS 168

P

Pump

E

Self-Driven

S

End Flange Mounting

5

Number of Cylinders (5EA)

M

Pump Size

55

Element Diameter

C

Modification Letter

320

Assembly Number

R

Direction of Rotation (clockwise)

S188 Special Version

RSF

Governor

R

Governor

S

Coil Spring

F

Drive Governor

Component Location

1. Fuel Injection Pump

2. Vacuum Unit (Stop Unit)

3. Control Lever

4. PLA Vacuum Unit (Idle Speed Adjustment)

5. Governor

6. Fuel Pump

OM661 LA Engine

OM662 LA Engine
