1D3-16  OM600 ENGINE COOLING

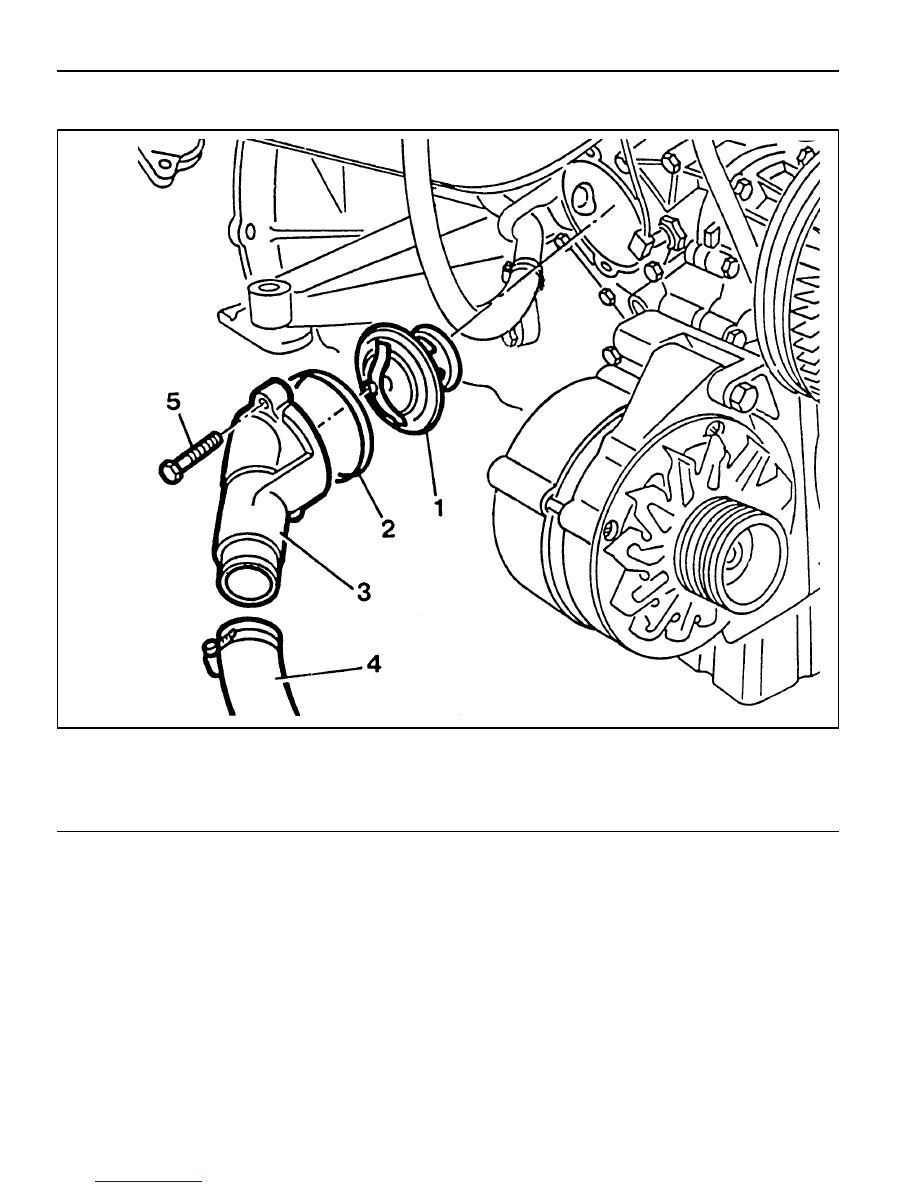

THERMOSTAT

1 Thermostat
2 Seal ....................................................... Replace
3 Thermostat Housing Cover

4 Coolant Hose
5 Bolt ............................................................ 10Nm

OM600 ENGINE COOLING  1D3-17

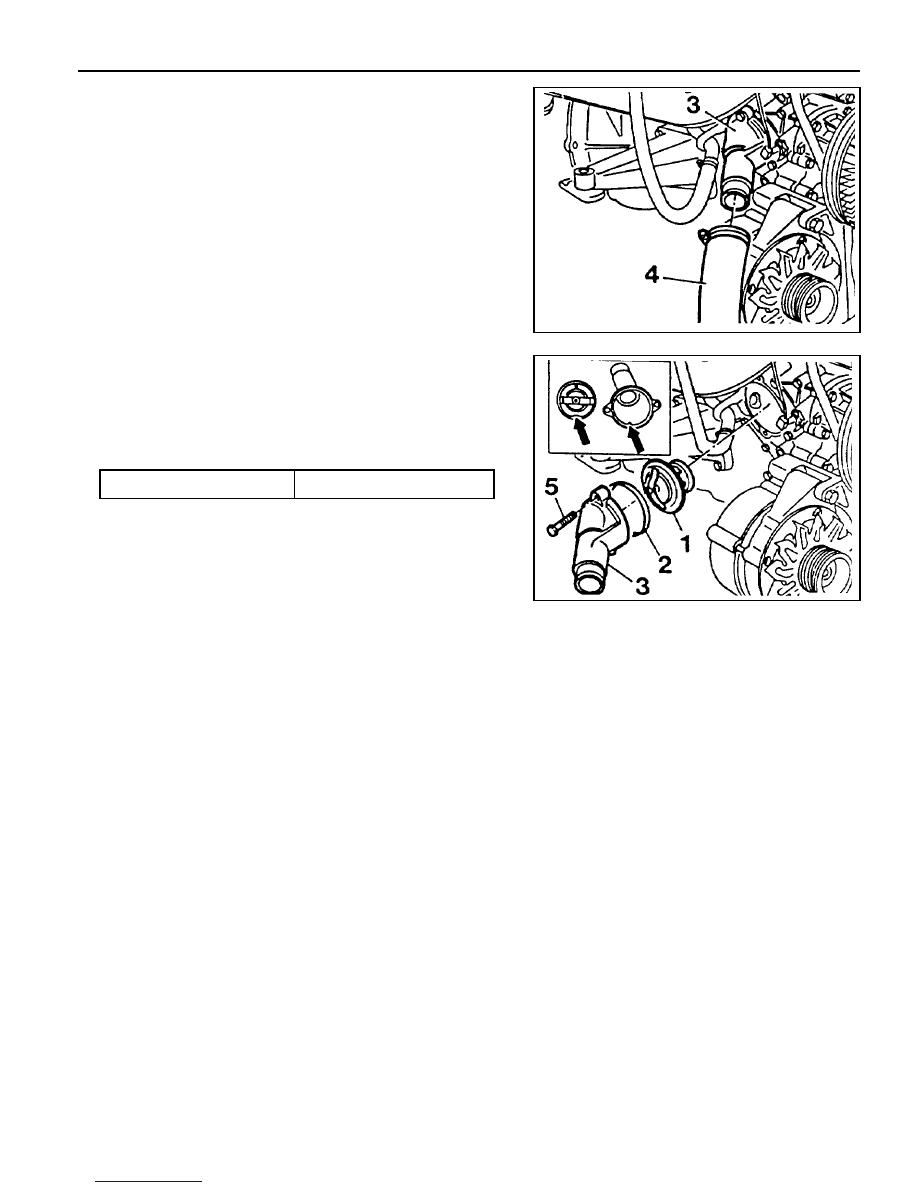

Removal & Installation Procedure

1. Drain the coolant completely.

2. Disconnect the coolant hose(4) from the thermostat housing

cover(3).

3. Remove the bolts(5) and then remove the thermostat(1)

and housing cover(3)

Installation Notice

Align the groove on thermostat and the housing cover
rib(arrow).

Tightening Torque

10 Nm

Notice

Replace the seal(2).

4. Installation should follow the removal procedure in the

reverse order.

SECTION 1E1

M162  ENGINE  ELECTRICAL

Specifications . . . . . . . . . . . . . . . . . . . . . . .  1E1-1

Alternator  Specifications . . . . . . . . . . . . . . . .  1E1-1

Starting Motor Specifications . . . . . . . . . . . .  1E1-2

Battery Specifications . . . . . . . . . . . . . . . . . .  1E1-2

Fastener  Tightening  Specifications . . . . . . . .  1E1-2

Special  Tools . . . . . . . . . . . . . . . . . . . . . . .  1E1-3

Special Tools Table . . . . . . . . . . . . . . . . . . . .  1E1-3

Maintenance and Repair . . . . . . . . . . . . . .  1E1-4

On-Vehicle Service . . . . . . . . . . . . . . . . . . . . .  1E1-4

Alternator . . . . . . . . . . . . . . . . . . . . . . . . . . .  1E1-4

Starting Motor . . . . . . . . . . . . . . . . . . . . . . . .  1E1-5

Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  1E1-6

Spark Plug . . . . . . . . . . . . . . . . . . . . . . . . . .  1E1-7

Ignition Cable . . . . . . . . . . . . . . . . . . . . . . . .  1E1-9

Unit Repair . . . . . . . . . . . . . . . . . . . . . . . .  1E1-12

Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . .  1E1-12

SPECIFICATIONS

ALTERNATOR SPECIFICATIONS

CAUTION: Disconnect the negative battery cable before removing or installing any electrical unit or when a
tool or equipment could easily come in contact with exposed electrical terminals. Disconnecting this cable
will help prevent personal injury and damage to the vehicle. The ignition must also be in LOCK unless otherwise
noted.

TABLE OF CONTENTS

Application

Output Voltage

Current

Resistance Between Rotor Core and Slip Ring

Description

12 - 14 V

115 A

¥  W

1E1-2  M162 ENGINE ELECTRICAL

N

·

m

14 - 18

4 - 5

45 - 50

12 - 15

6 - 7

35 - 48

12 - 18

12 - 18

12 - 18

9 - 11

9 - 11

25 - 30

STARTING MOTOR SPECIFICATIONS

Application

Voltage

Output Power

Description

12  V

1.7 KW

BATTERY SPECIFICATIONS

FASTENER TIGHTENING SPECIFICATIONS

Application

Capacity

Specific Gravity

Max. Tolerance Between Cells

Description

75 AH

³

 1.24

³

 0.04

Application

Alternator Terminal B+Nut

Alternator Terminal D+Nut

Alternator Combinction Bolt

Battery Cable Nut on Starting Motor

Electric Wire Nut on Starting Motor

Starting  Motor Mounting Nut

Battery Mounting Bracket Nut

Battery Negative Cable

Battery Positive Cable

Ignition Cable Cover Bolt

Ignition Cable Bolt

Spark plug
