1B2-112  M161 ENGINE MECHANICAL

CYLINDER HEAD MATING SURFACE

Preceding Work : Removal of valves

Service Data Standard

Notice

Do not exceed 0.4mm for the milling of the mating surface of crankcase and cylinder head.

Overall Height of Cylinder Head

Minimum Height After Machining

Flatness

Distance ‘T’

(Between Camshaft Bearing

and Valve Stem)

Axial Direction

Transverse Direction

Standard Size

Repair Size

135.9 - 136.0 mm

135.5 mm

0.08 mm

0.0 mm

24.21 - 24.75 mm

22.21 - 22.75 mm

23.96 - 24.51 mm

21.96 - 22.51 mm

Intake

Exhaust

Intake

Exhaust

M161 ENGINE MECHANICAL  1B2-113

Measurement of Mating Surface

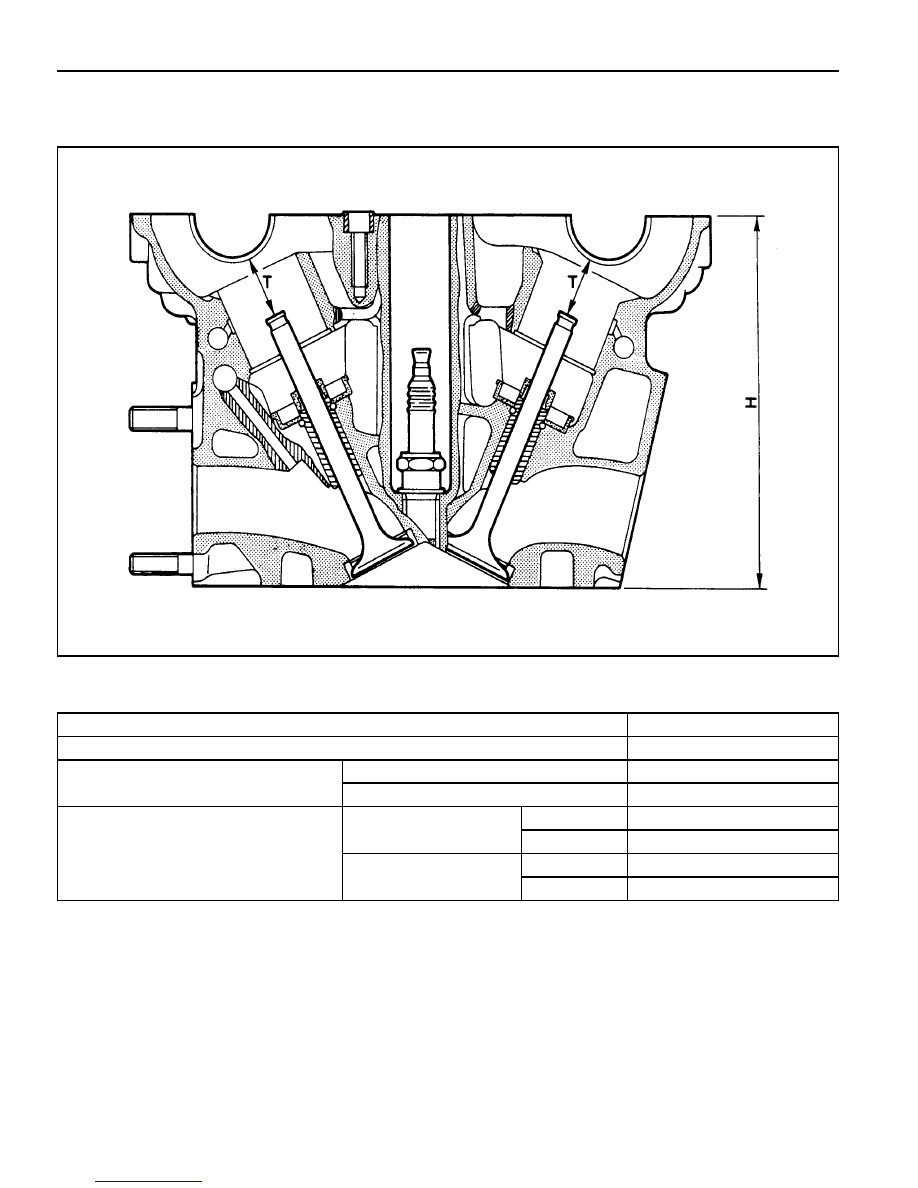

1. Measure the height (H) of the cylinder head (refer to

Service

data standard

).

2. Check the mating surface of the cylinder head.

3. Mill the sharp edge of the combustion chamber.

4. Re-measure the height (H) of the cylinder head.

5. Seal the intake and exhaust valves.

6. Measure the dimension (T) between the camshaft bearing

and the valve system (refer to

Service data standard

).

7. Mill the cylinder head valve seat (refer to

Service data

standard

).

Universal Tool

Surface Grinding Machine

Sceledum, Type RTY

Roaro

Schio/Italy

SECTION 1B3

OM600 ENGINE MECHANICAL

CAUTION: Disconnect the negative battery cable before removing or installing any electrical unit or when a
tool or equipment could easily come in contact with exposed electrical terminals. Disconnecting this cable
will help prevent personal injury and damage to the vehicle. The ignition must also be in LOCK unless otherwise
noted.

Specifications . . . . . . . . . . . . . . . . . . . . . . .  1B3-2

Fastener  Tightening  Specifications . . . . . . . .  1B3-2

Special  Tools . . . . . . . . . . . . . . . . . . . . . . .  1B3-4

Special Tools Table . . . . . . . . . . . . . . . . . . . .  1B3-4

Maintenance and Repair . . . . . . . . . . . . .  1B3-12

On-Vehicle Service . . . . . . . . . . . . . . . . . . . .  1B3-12

Engine Assembly . . . . . . . . . . . . . . . . . . . .  1B3-12

Poly V-Belt . . . . . . . . . . . . . . . . . . . . . . . . .  1B3-21

Tensioning Device . . . . . . . . . . . . . . . . . . . .  1B3-23

Poly V-Belt Alignment & Inspection . . . . . . .  1B3-26

Prechamber . . . . . . . . . . . . . . . . . . . . . . . .  1B3-29

Milling of Prechamber Sealing Surface . . . .  1B3-32

TDC (TDC Sensor Bracket) Setting . . . . . .  1B3-35

Cylinder Head . . . . . . . . . . . . . . . . . . . . . . .  1B3-37

Timing Case Cover . . . . . . . . . . . . . . . . . . .  1B3-63

Crankshaft End Cover . . . . . . . . . . . . . . . .  1B3-71

Vibration Damper and Hub . . . . . . . . . . . . .  1B3-74

Crankshaft Front Radial Seal . . . . . . . . . . .  1B3-80

Crankshaft Ball Bearing . . . . . . . . . . . . . . .  1B3-82

Crankshaft . . . . . . . . . . . . . . . . . . . . . . . . .  1B3-83

Flywheel . . . . . . . . . . . . . . . . . . . . . . . . . . .  1B3-93

Machining of Flywheel . . . . . . . . . . . . . . . .  1B3-97

Flywheel Ring Gear . . . . . . . . . . . . . . . . . .  1B3-98

Hydraulic Valve Clearance Compensation
  Element Check . . . . . . . . . . . . . . . . . . . .  1B3-101

Valve Tappets . . . . . . . . . . . . . . . . . . . . . .  1B3-103

Valve Spring Check . . . . . . . . . . . . . . . . .  1B3-105

Valve Springs (Cylinder Head Removed) .  1B3-106

TABLE OF CONTENTS

Valve Springs (Cylinder Head Installed) . .  1B3-109

Valve Stem Seals . . . . . . . . . . . . . . . . . . .  1B3-112

Check and Replacement of

Valve Guides . . . . . . . . . . . . . . . . . . . . .  1B3-116

Valve Seat Rings . . . . . . . . . . . . . . . . . . .  1B3-122

Check and Machining of Valves . . . . . . . .  1B3-127

Machining of Valve Seat . . . . . . . . . . . . . .  1B3-132

Camshaft Timing Test . . . . . . . . . . . . . . . .  1B3-137

Camshaft . . . . . . . . . . . . . . . . . . . . . . . . .  1B3-139

Chain  Tensioner . . . . . . . . . . . . . . . . . . . .  1B3-145

Timing Chain . . . . . . . . . . . . . . . . . . . . . . .  1B3-147

Tensioning Rail . . . . . . . . . . . . . . . . . . . . .  1B3-151

Cylinder Head Guide Rail . . . . . . . . . . . . .  1B3-152

Timing Case Cover Guide Rail . . . . . . . . .  1B3-156

Crankshaft  Sprocket . . . . . . . . . . . . . . . . .  1B3-158

Piston . . . . . . . . . . . . . . . . . . . . . . . . . . . .  1B3-163

Oil Filter . . . . . . . . . . . . . . . . . . . . . . . . . .  1B3-169

Oil Pan . . . . . . . . . . . . . . . . . . . . . . . . . . .  1B3-171

Oil Spray Nozzle . . . . . . . . . . . . . . . . . . . .  1B3-174

Oil Pump . . . . . . . . . . . . . . . . . . . . . . . . . .  1B3-175

Unit Repair . . . . . . . . . . . . . . . . . . . . . . .  1B3-177

Cylinder Head Pressure Leakage Test . . .  1B3-177

Facing Cylinder Head Mating Surface . . . .  1B3-178

Replacement of Crankcase Core Plug . . .  1B3-180

Facing Crankcase Contacting Surface . . .  1B3-182

Oil Gallery Steel Ball . . . . . . . . . . . . . . . . .  1B3-183

Cylinder Bore Measurement . . . . . . . . . . .  1B3-187

1B3-2  OM600 ENGINE MECHANICAL

SPECIFICATIONS

FASTENER TIGHTENING SPECIFICATIONS

N

·

·

·

·

·

m

28 - 47

30

3 - 7

8 - 18

20 - 34

30

70 - 80

81 - 84

50 - 75

N

·

·

·

·

·

m

10

23

200 / 90°

10

55 / 90°

45 / 90°

25 / 90°

25

N

·

·

·

·

·

m

35 / 90°

N

·

·

·

·

·

m

45 / 90°

Application

Skid Plate Bolt

Drain Plug Bolt

Coolong Fan Shroud Bolt

Control Linkage Nut

Clutch Linkage Cylinder Nut

Exhaust Manifold Bolt

Propeller Shaft Bolt & Nut

(Axle)

Propeller Shaft Bolt & Nut

(T/C)

Engine Mounting Nut

Application

Cooling Fan Belt Pulley Bolt

Socket Bolt

Tighten The Bolt

End Cover Bolt

Crankshaft Bearing Cap Bolt

Ball Bearing

Camshaft Sprocket Bolt

Oil Pump Sprocket Bolt

Application

Connecting Rod Bolt

Application

12-Sided Stretch Bolt

Engine Assembly

Crankshaft Assembly

Piston

Flywheel

Cylinder Head

Application

Prechamber Threaded Ring

Cylinder Head Cover Bolt

Fuel Injsction Pipe Nut

Socket Bolt

Fuel Filter Pipe Bolt

Idle Pulley Bolt

Damper Bolt

N

·

·

·

·

·

m

130

10

18

25

25

23

21
